6.6 案例6：空间等离子体波动传播动画

"""
案例6：空间等离子体波动传播动画
模拟阿尔芬波在磁化等离子体中的传播过程
"""

import numpy as np
import matplotlib.pyplot as plt
from matplotlib.animation import FuncAnimation
import matplotlib.patches as patches

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

# 物理参数
B0 = 5e-9  # 背景磁场 (T)
n0 = 1e7   # 背景等离子体密度 (m^-3)
mu_0 = 4 * np.pi * 1e-7
m_p = 1.67e-27  # 质子质量

# 阿尔芬速度
v_A = B0 / np.sqrt(mu_0 * n0 * m_p)
print(f"阿尔芬速度: {v_A/1e3:.1f} km/s")

# 计算参数
L = 1e6  # 空间域长度 (m)
T = 100  # 总时间 (s)
nx = 200  # 空间网格数
nt = 100  # 时间步数

dx = L / nx
dt = T / nt

# 稳定性条件
print(f"CFL条件: v_A * dt/dx = {v_A * dt/dx:.3f}")

# 空间和时间网格
x = np.linspace(0, L, nx)
t = np.linspace(0, T, nt)

# 初始化波动（阿尔芬波）
# 扰动磁场和速度场垂直于背景磁场
k = 2 * np.pi / L  # 波数
omega = k * v_A    # 阿尔芬波频率

# 创建图形
fig, axes = plt.subplots(2, 2, figsize=(14, 10))

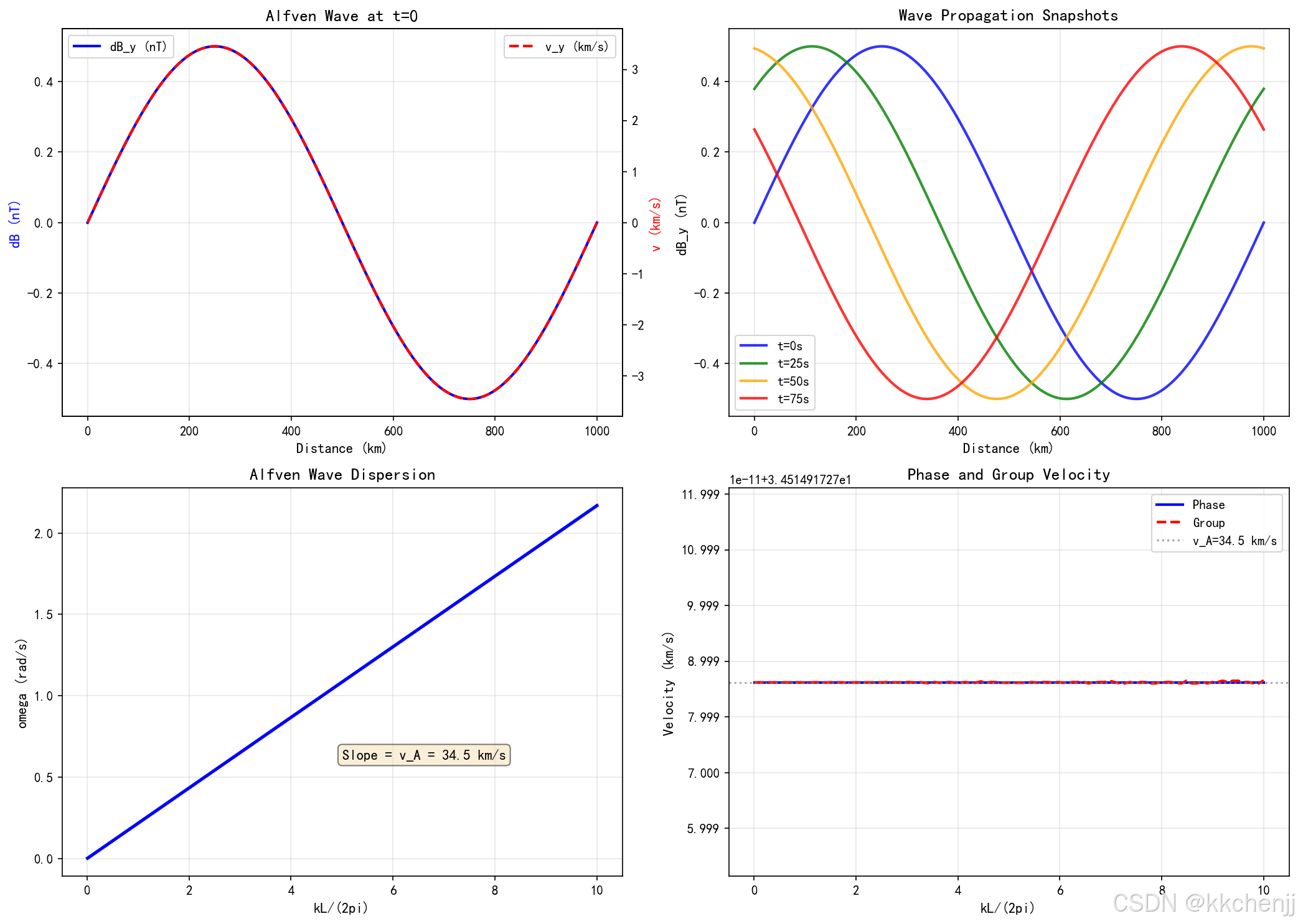

# 静态图1：初始时刻的波动分布
ax1 = axes[0, 0]
# 磁场扰动
dB_y = 0.1 * B0 * np.sin(k * x)
# 速度扰动
v_y = v_A * 0.1 * np.sin(k * x)

ax1.plot(x/1e3, dB_y*1e9, 'b-', linewidth=2, label='dB_y (nT)')
ax1_twin = ax1.twinx()
ax1_twin.plot(x/1e3, v_y/1e3, 'r--', linewidth=2, label='v_y (km/s)')

ax1.set_xlabel('距离 (km)', fontsize=11)
ax1.set_ylabel('磁场扰动 (nT)', fontsize=11, color='b')
ax1_twin.set_ylabel('速度扰动 (km/s)', fontsize=11, color='r')
ax1.set_title('t=0时刻阿尔芬波分布', fontsize=13, fontweight='bold')
ax1.grid(True, alpha=0.3)
ax1.legend(loc='upper left')
ax1_twin.legend(loc='upper right')

# 静态图2：波动传播快照（不同时刻）
ax2 = axes[0, 1]
t_snapshots = [0, 25, 50, 75]
colors = ['blue', 'green', 'orange', 'red']

for t_s, color in zip(t_snapshots, colors):
    phase = k * (x - v_A * t_s)
    dB_y = 0.1 * B0 * np.sin(phase)
    ax2.plot(x/1e3, dB_y*1e9, color=color, linewidth=2,
             label=f't={t_s}s', alpha=0.8)

ax2.set_xlabel('距离 (km)', fontsize=11)
ax2.set_ylabel('磁场扰动 dB_y (nT)', fontsize=11)
ax2.set_title('阿尔芬波传播快照', fontsize=13, fontweight='bold')
ax2.legend()
ax2.grid(True, alpha=0.3)

# 静态图3：色散关系
ax3 = axes[1, 0]
k_range = np.linspace(0.01, 10, 100) * 2 * np.pi / L
omega_alfven = k_range * v_A

ax3.plot(k_range * L / (2 * np.pi), omega_alfven, 'b-', linewidth=2.5)
ax3.set_xlabel('波数 kL/(2π)', fontsize=11)
ax3.set_ylabel('频率 ω (rad/s)', fontsize=11)
ax3.set_title('阿尔芬波色散关系', fontsize=13, fontweight='bold')
ax3.grid(True, alpha=0.3)

# 添加斜率标注
slope_text = f'斜率 = v_A = {v_A/1e3:.1f} km/s'
ax3.text(0.5, 0.3, slope_text, transform=ax3.transAxes, fontsize=11,
         bbox=dict(boxstyle='round', facecolor='wheat', alpha=0.5))

# 静态图4：相速度与群速度
ax4 = axes[1, 1]
v_ph = omega_alfven / k_range
v_gr = np.gradient(omega_alfven, k_range)

ax4.plot(k_range * L / (2 * np.pi), v_ph/1e3, 'b-', linewidth=2, label='相速度')
ax4.plot(k_range * L / (2 * np.pi), v_gr/1e3, 'r--', linewidth=2, label='群速度')
ax4.axhline(y=v_A/1e3, color='gray', linestyle=':', alpha=0.7, label=f'v_A={v_A/1e3:.1f} km/s')
ax4.set_xlabel('波数 kL/(2π)', fontsize=11)
ax4.set_ylabel('速度 (km/s)', fontsize=11)
ax4.set_title('阿尔芬波相速度与群速度', fontsize=13, fontweight='bold')
ax4.legend()
ax4.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig('case6_wave_propagation_static.png', dpi=150, bbox_inches='tight')
plt.close()

print("静态图已保存")

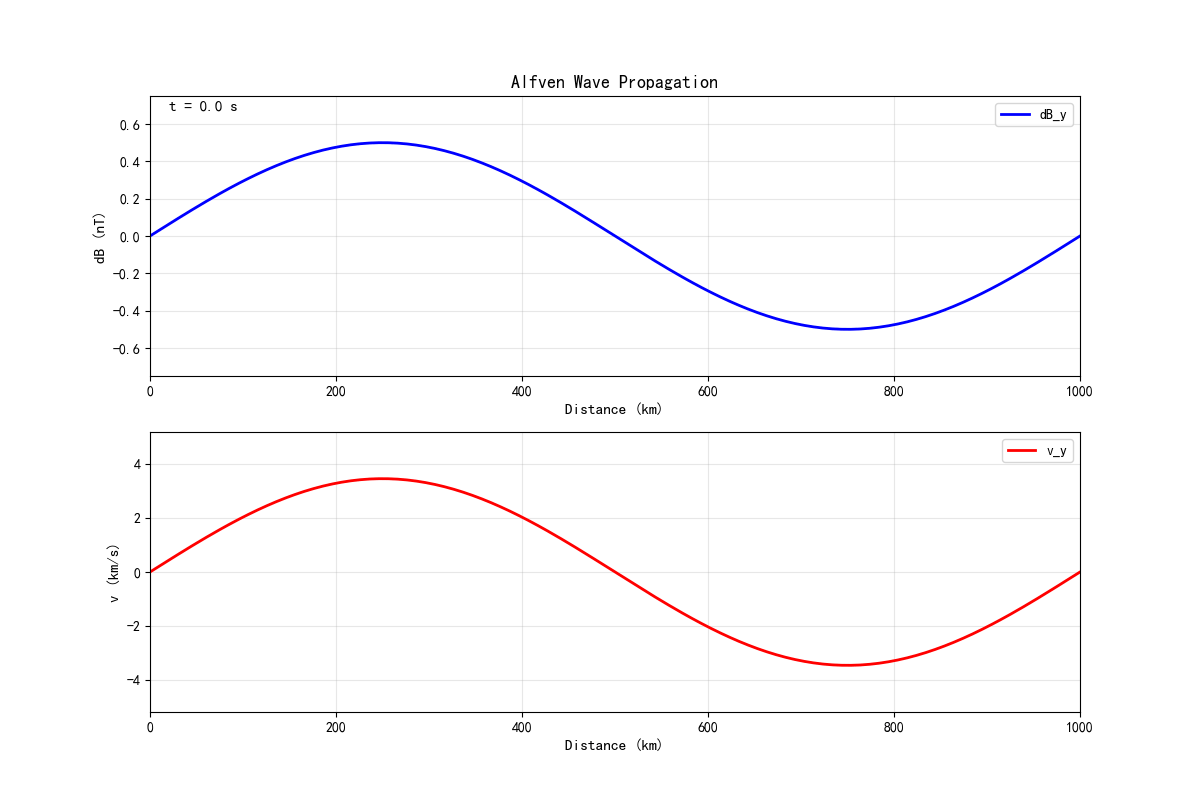

# 创建动画
fig_anim, (ax1_anim, ax2_anim) = plt.subplots(2, 1, figsize=(12, 8))

# 初始化线条
line1, = ax1_anim.plot([], [], 'b-', linewidth=2, label='dB_y')
line2, = ax2_anim.plot([], [], 'r-', linewidth=2, label='v_y')

ax1_anim.set_xlim(0, L/1e3)
ax1_anim.set_ylim(-0.15*B0*1e9, 0.15*B0*1e9)
ax1_anim.set_xlabel('距离 (km)', fontsize=11)
ax1_anim.set_ylabel('磁场扰动 (nT)', fontsize=11)
ax1_anim.set_title('阿尔芬波传播动画', fontsize=13, fontweight='bold')
ax1_anim.grid(True, alpha=0.3)
ax1_anim.legend()

ax2_anim.set_xlim(0, L/1e3)
ax2_anim.set_ylim(-0.15*v_A/1e3, 0.15*v_A/1e3)
ax2_anim.set_xlabel('距离 (km)', fontsize=11)
ax2_anim.set_ylabel('速度扰动 (km/s)', fontsize=11)
ax2_anim.grid(True, alpha=0.3)
ax2_anim.legend()

time_text = ax1_anim.text(0.02, 0.95, '', transform=ax1_anim.transAxes, fontsize=11)

def init():
    line1.set_data([], [])
    line2.set_data([], [])
    time_text.set_text('')
    return line1, line2, time_text

def update(frame):
    t_frame = frame * dt
    phase = k * (x - v_A * t_frame)

    dB_y = 0.1 * B0 * np.sin(phase)
    v_y = v_A * 0.1 * np.sin(phase)

    line1.set_data(x/1e3, dB_y*1e9)
    line2.set_data(x/1e3, v_y/1e3)
    time_text.set_text(f't = {t_frame:.1f} s')

    return line1, line2, time_text

anim = FuncAnimation(fig_anim, update, frames=nt, init_func=init,
                     blit=True, interval=100, repeat=True)

# 保存动画
anim.save('case6_alfven_wave.gif', writer='pillow', fps=10, dpi=100)
plt.close(fig_anim)

print("案例6完成：空间等离子体波动传播动画")
print(f"\n波动参数:")
print(f"  阿尔芬速度: {v_A/1e3:.1f} km/s")
print(f"  波数: k = {k:.2e} m^-1")
print(f"  频率: ω = {omega:.2e} rad/s")
print(f"  周期: T = {2*np.pi/omega:.1f} s")
print(f"  波长: λ = {2*np.pi/k/1e3:.1f} km")

应用案例与前沿研究

7.1 空间天气预测

空间天气是指太阳活动及其对地球空间环境的影响。空间天气预测是空间电磁环境仿真的重要应用：

太阳风暴预警：

日冕物质抛射（CME）是太阳大气大规模爆发事件，携带大量等离子体和磁场。CME到达地球需要1-3天，通过数值模拟可以预测：

  • CME的传播速度和方向
  • 到达地球的时间
  • 引起的地磁暴强度

辐射带动态预报：

范艾伦辐射带电子通量变化对航天器安全至关重要。基于径向扩散方程和波粒相互作用模型，可以建立辐射带动态预报系统：

∂f∂t=L2∂∂L(DLLL2∂f∂L)+Q−L \frac{\partial f}{\partial t} = L^2 \frac{\partial}{\partial L}\left(\frac{D_{LL}}{L^2} \frac{\partial f}{\partial L}\right) + Q - L ∂t∂f​=L2∂L∂​(L2DLL​​∂L∂f​)+Q−L

其中 DLLD_{LL}DLL​ 为径向扩散系数，QQQ 为波加热源项，LLL 为各种损失过程。

7.2 航天器设计优化

充电防护设计：

通过仿真分析不同轨道、不同太阳活动条件下的航天器充电电势，可以优化：

  • 表面材料选择
  • 接地系统设计
  • 主动防护装置配置

辐射防护设计：

根据辐射带模型和太阳粒子事件模型，计算航天器在不同轨道的辐射剂量：

D=∫Φ(E)⋅dEρdx(E)⋅dt D = \int \Phi(E) \cdot \frac{dE}{\rho dx}(E) \cdot dt D=∫Φ(E)⋅ρdxdE​(E)⋅dt

其中 Φ(E)\Phi(E)Φ(E) 为粒子微分通量，dE/ρdxdE/\rho dxdE/ρdx 为阻止本领。

7.3 深空探测任务支持

行星际航行规划：

深空探测器在行星际空间航行时，需要考虑：

  • 太阳风对通信的影响
  • 太阳粒子事件对仪器的辐射损伤
  • 行星磁层的穿越策略

行星磁层探测：

木星、土星等气态巨行星具有强大的磁层。通过数值模拟可以：

  • 预测探测器轨道上的等离子体环境
  • 规划科学探测任务
  • 优化数据传输时机

7.4 前沿研究方向

1. 多尺度耦合模拟

空间等离子体涉及从电子尺度（米）到行星际尺度（AU）的跨越。发展多尺度耦合算法，实现微观动力学与宏观MHD的自洽耦合，是当前的重要挑战。

2. 机器学习与数据同化

将机器学习技术与物理模型结合：

  • 利用神经网络加速数值计算
  • 基于观测数据的模型参数优化
  • 数据驱动的空间天气预测

3. 全粒子模拟

对于小尺度、强非线性过程，需要采用全粒子模拟（PIC方法）：

  • 磁重联过程
  • 激波结构
  • 波粒相互作用

4. 实验室空间等离子体

利用地面实验室设备模拟空间等离子体现象：

  • 磁重联实验
  • 等离子体鞘层研究
  • 尘埃等离子体实验

总结与展望

8.1 本教程核心内容回顾

本教程系统介绍了空间电磁环境仿真的理论基础和实践方法：

理论基础：

  • 空间等离子体的基本特性（德拜屏蔽、等离子体频率）
  • 磁化等离子体中的粒子运动（回旋、漂移、弹跳）
  • 磁流体动力学方程
  • 太阳风与行星际磁场
  • 地球磁层结构
  • 航天器充电效应

数值方法：

  • 等离子体参数计算
  • Parker螺旋模型
  • 磁层顶形状建模
  • 辐射带电子分布
  • 航天器充电电流平衡
  • 阿尔芬波传播模拟

应用案例：

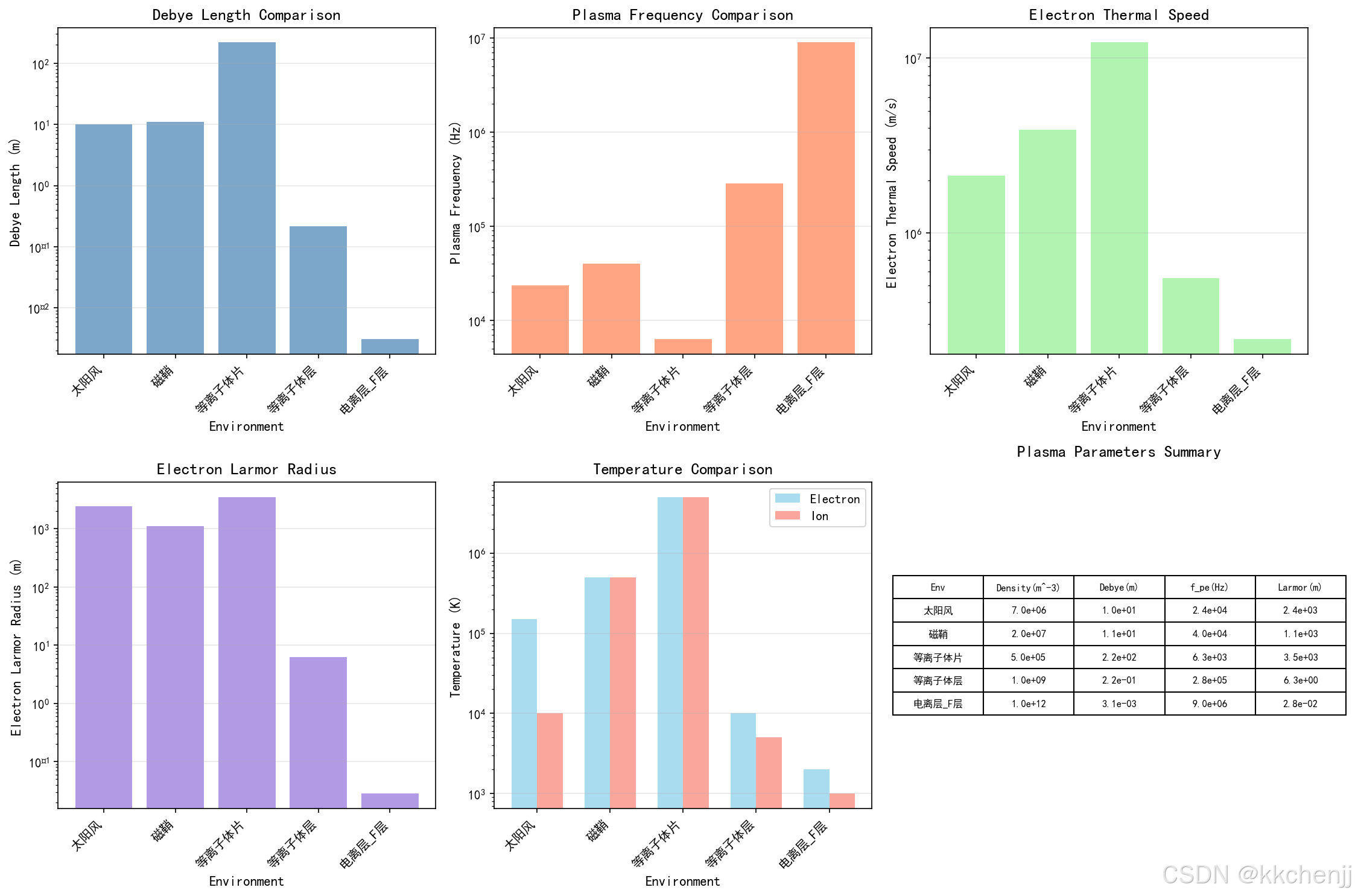

  • 不同空间环境的等离子体参数对比

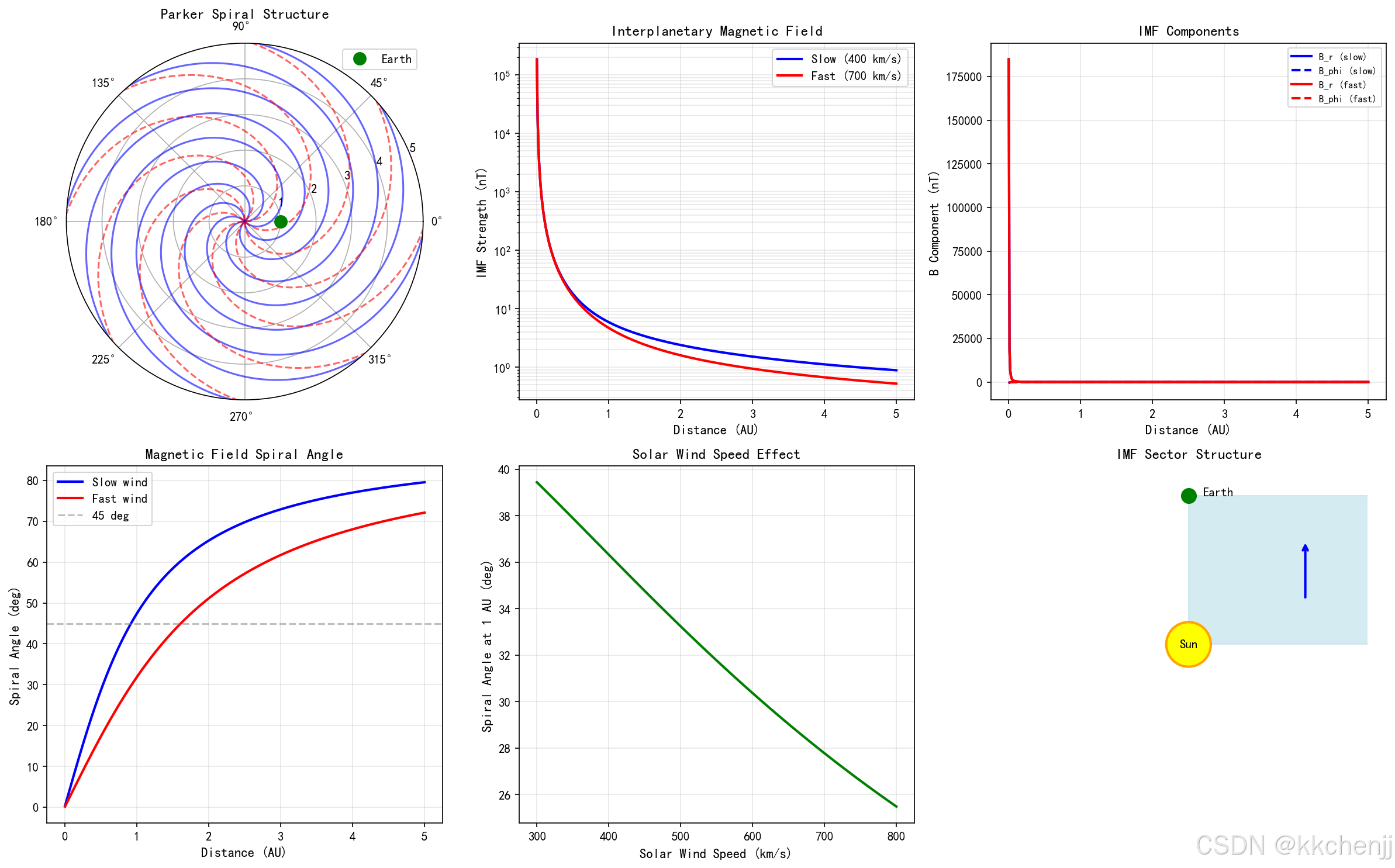

  • 行星际磁场的螺旋结构

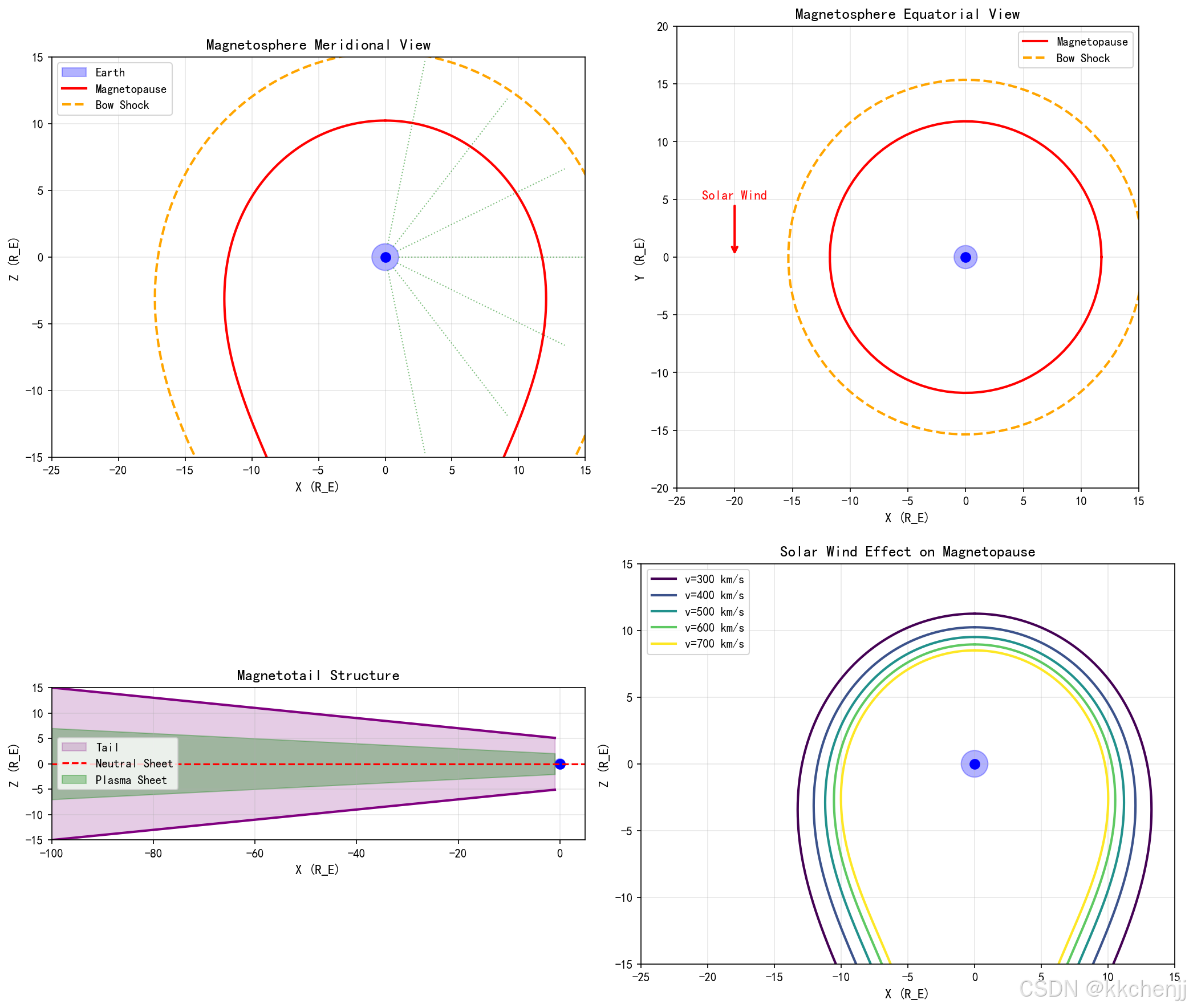

  • 地球磁层的三维结构

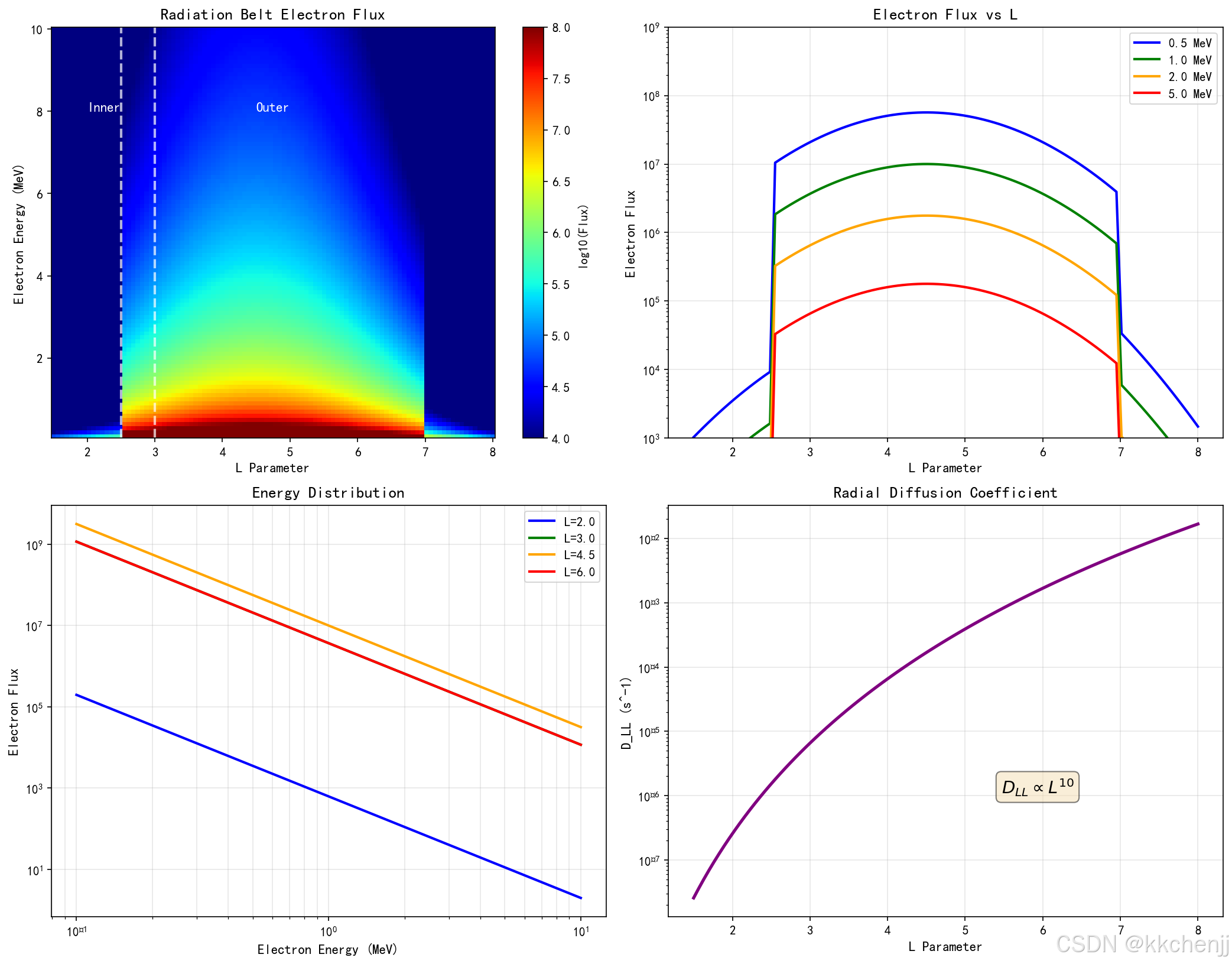

  • 范艾伦辐射带电子分布

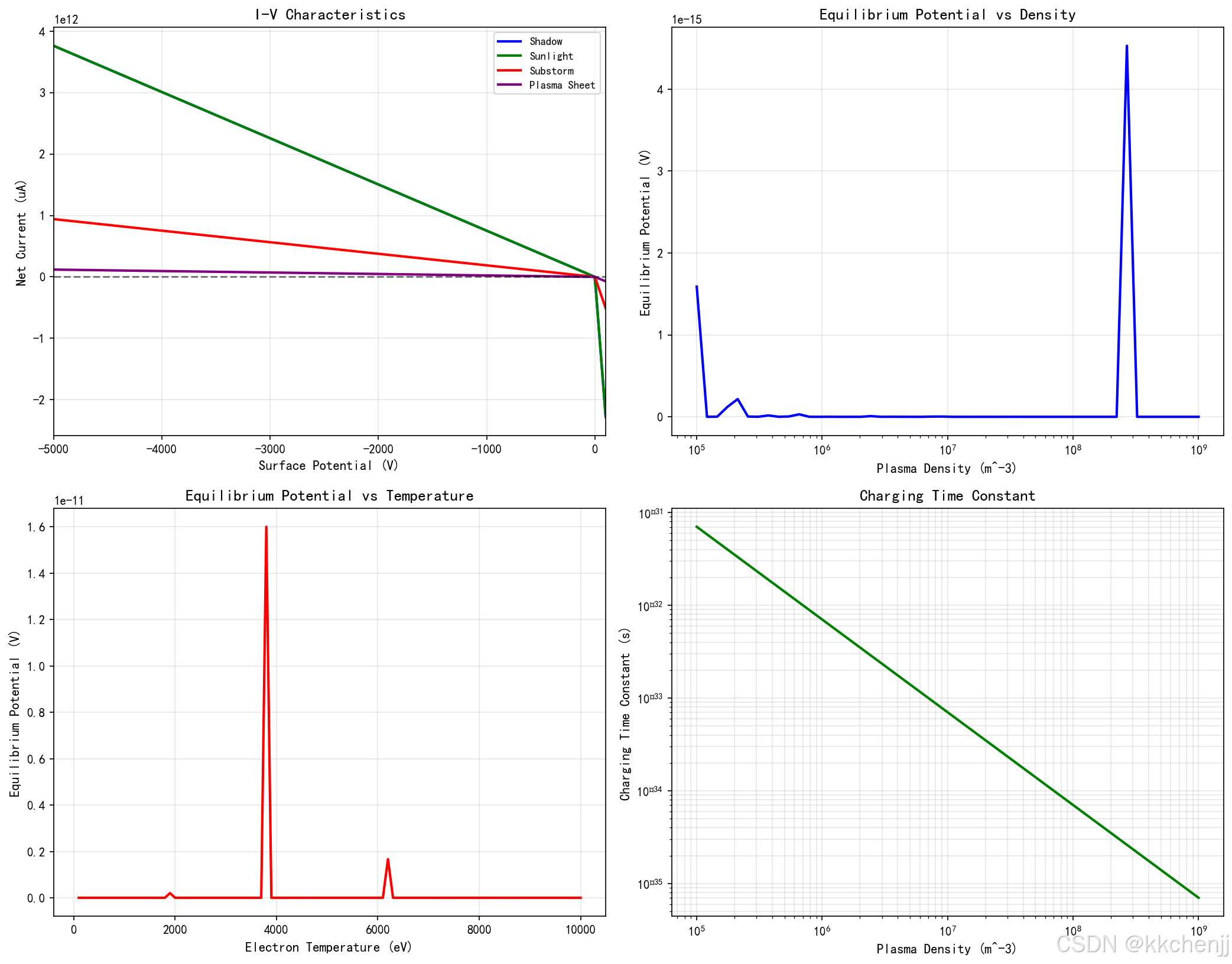

  • 航天器表面充电计算
  • 等离子体波动传播动画

8.2 空间电磁环境仿真的重要性

空间电磁环境仿真在航天工程、空间科学和空间天气领域具有不可替代的作用：

航天器安全保障：

  • 预测航天器充电风险
  • 评估辐射损伤
  • 优化防护设计

空间任务规划：

  • 轨道设计与优化
  • 任务时机选择
  • 应急预案制定

空间科学研究：

  • 理解空间等离子体物理过程
  • 验证理论模型
  • 解释观测现象

空间天气服务：

  • 太阳风暴预警
  • 通信中断预测
  • 导航精度评估

8.3 未来发展趋势

计算能力提升：

  • 高性能计算（HPC）和GPU加速
  • 云计算平台的应用
  • 实时仿真能力

模型精度提高：

  • 更精细的网格分辨率
  • 更完整的物理过程
  • 更好的观测数据同化

多物理场耦合：

  • 电磁-流体-粒子耦合
  • 多尺度模拟方法
  • 自适应网格技术

人工智能融合：

  • 神经网络代理模型
  • 智能参数优化
  • 自动化结果分析

8.4 学习建议

对于希望深入学习空间电磁环境仿真的读者，建议：

基础理论：

  1. 掌握等离子体物理基础
  2. 学习计算流体力学和电磁学
  3. 了解空间物理学基本概念

数值方法：

  1. 熟悉有限差分、有限体积方法
  2. 学习粒子模拟（PIC）方法
  3. 掌握并行计算技术

实践技能：

  1. 熟练使用Python/MATLAB进行科学计算
  2. 学习专业仿真软件（如LFM、OpenGGCM）
  3. 参与实际科研项目

前沿跟踪：

  1. 关注空间天气领域最新进展
  2. 阅读顶级期刊论文
  3. 参加学术会议和研讨会

参考文献

  1. Kivelson, M. G., & Russell, C. T. (Eds.). (1995). Introduction to Space Physics. Cambridge University Press.

  2. Baumjohann, W., & Treumann, R. A. (1996). Basic Space Plasma Physics. Imperial College Press.

  3. Parks, G. K. (2004). Physics of Space Plasmas: An Introduction. Westview Press.

  4. Hastings, D., & Garrett, H. (1996). Spacecraft-Environment Interactions. Cambridge University Press.

  5. Borovsky, J. E., & Denton, M. H. (2006). Differences between CME-driven storms and CIR-driven storms. Journal of Geophysical Research, 111(A7).

  6. Shprits, Y. Y., et al. (2008). Review of modeling of losses and sources of relativistic electrons in the outer radiation belt. Journal of Atmospheric and Solar-Terrestrial Physics, 70(14), 1679-1713.

  7. 刘振兴等. (2005). 太空物理学. 哈尔滨工业大学出版社.

  8. 濮祖荫. (2012). 磁层物理. 科学出版社.

附录：Python代码汇总

本教程所有案例的完整代码已包含在各章节中。为方便使用，以下是代码文件的组织结构：

主题090_空间电磁环境仿真/
├── 空间电磁环境仿真.md       # 本教程文档
├── case1_plasma_parameters.png  # 案例1结果图
├── case2_parker_spiral.png      # 案例2结果图
├── case3_magnetosphere.png      # 案例3结果图
├── case4_radiation_belt.png     # 案例4结果图
├── case5_spacecraft_charging.png # 案例5结果图
├── case6_alfven_wave.gif        # 案例6动画
└── case6_wave_propagation_static.png # 案例6静态图

#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""
软物质物理多物理场耦合仿真程序
Soft Matter Physics Multiphysics Coupling Simulation

本程序实现了软物质物理多物理场耦合仿真的六个典型案例：
1. 向列相液晶缺陷动力学
2. 聚合物熔体流变学
3. 胶体相分离
4. 生物膜形状演化
5. 响应性水凝胶溶胀
6. 活性物质集体运动

作者: 仿真领域专家
日期: 2026-03-06
"""

import numpy as np
import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d import Axes3D
from scipy.ndimage import laplace
from scipy.integrate import odeint
from scipy.optimize import fsolve
# 球谐函数的简化实现（新版本的scipy中sph_harm已移除）
def sph_harm(m, n, theta, phi):
    """
    简化的球谐函数实现
    仅支持基本的l=0,1,2,3,4和m=0的情况
    """
    from scipy.special import legendre
    import numpy as np

    x = np.cos(theta)

    # 简化的实现，仅支持m=0的情况
    if m == 0:
        if n == 0:
            return np.ones_like(theta) * 0.5 / np.sqrt(np.pi)
        elif n == 1:
            return 0.5 * np.sqrt(3/np.pi) * x
        elif n == 2:
            return 0.25 * np.sqrt(5/np.pi) * (3*x**2 - 1)
        elif n == 3:
            return 0.25 * np.sqrt(7/np.pi) * (5*x**3 - 3*x)
        elif n == 4:
            return 0.125 * np.sqrt(9/np.pi) * (35*x**4 - 30*x**2 + 3)

    # 对于其他情况，返回简化近似
    return np.cos(m * phi) * np.sin(n * theta) * 0.1
import warnings
warnings.filterwarnings('ignore')

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

# 设置Agg后端，不弹出窗口
plt.switch_backend('Agg')

print("="*70)
print("软物质物理多物理场耦合仿真程序")
print("Soft Matter Physics Multiphysics Coupling Simulation")
print("="*70)

# ============================================================================
# 案例1：向列相液晶缺陷动力学
# ============================================================================

def case1_nematic_defects():
    """
    案例1：向列相液晶缺陷动力学
    模拟向列相液晶中缺陷的形成和演化
    """
    print("\n" + "="*70)
    print("案例1：向列相液晶缺陷动力学")
    print("="*70)

    # 参数设置
    L = 50.0  # 系统尺寸
    N = 128   # 网格数
    dx = L / N
    dt = 0.01
    Gamma = 1.0  # 动力学系数

    # Landau-de Gennes参数
    a = -1.0
    b = -1.0
    c = 1.0
    L1 = 1.0

    # 初始化Q张量
    Q = np.zeros((N, N, 2, 2))
    S0 = 0.5  # 初始序参量

    # 随机初始条件
    np.random.seed(42)
    for i in range(N):
        for j in range(N):
            theta = np.random.rand() * 2 * np.pi
            n = np.array([np.cos(theta), np.sin(theta)])
            Q[i, j] = S0 * (np.outer(n, n) - 0.5 * np.eye(2))

    # 计算自由能泛函导数
    def compute_free_energy_derivative(Q):
        """计算自由能泛函导数"""
        # 体项贡献
        Q2 = np.sum(Q**2, axis=(2, 3))
        Q3 = np.einsum('ijkl,ijlm->ijkm', Q, Q)

        dF_bulk = a * Q + b * Q3 + c * Q2[:, :, None, None] * Q

        # 弹性项贡献 (简化)
        dF_elastic = np.zeros_like(Q)
        for alpha in range(2):
            for beta in range(2):
                dF_elastic[:, :, alpha, beta] = -L1 * laplace(Q[:, :, alpha, beta])

        return dF_bulk + dF_elastic

    # 模拟
    t_steps = 5000
    save_interval = 100
    S_history = []
    t_history = []

    for step in range(t_steps):
        # 计算分子场
        H = compute_free_energy_derivative(Q)

        # 更新Q张量
        Q += dt * Gamma * H

        # 迹为零约束
        Q[:, :, 0, 0] = -Q[:, :, 1, 1]

        # 保存历史
        if step % save_interval == 0:
            S = np.sqrt(2 * np.sum(Q**2, axis=(2, 3)))
            S_history.append(S.copy())
            t_history.append(step * dt)

    # 可视化结果
    fig, axes = plt.subplots(2, 3, figsize=(15, 10))

    # 显示不同时刻的序参量分布
    display_steps = [0, 10, 20, 30, 40, 49]
    for idx, step_idx in enumerate(display_steps):
        ax = axes[idx // 3, idx % 3]
        im = ax.imshow(S_history[step_idx], extent=[0, L, 0, L], cmap='viridis', vmin=0, vmax=1)
        ax.set_title(f't = {t_history[step_idx]:.1f}', fontsize=12, fontweight='bold')
        ax.set_xlabel('x')
        ax.set_ylabel('y')
        plt.colorbar(im, ax=ax, label='序参量 S')

    plt.suptitle('向列相液晶缺陷演化', fontsize=16, fontweight='bold')
    plt.tight_layout()
    plt.savefig('case1_nematic_defects.png', dpi=150, bbox_inches='tight')
    print("✓ 案例1结果已保存: case1_nematic_defects.png")
    plt.close()

    # 绘制序参量统计
    plt.figure(figsize=(12, 5))

    plt.subplot(1, 2, 1)
    S_mean = [np.mean(S) for S in S_history]
    plt.plot(t_history, S_mean, 'b-', linewidth=2)
    plt.xlabel('时间', fontsize=12)
    plt.ylabel('平均序参量', fontsize=12)
    plt.title('序参量演化', fontsize=14, fontweight='bold')
    plt.grid(True, alpha=0.3)

    plt.subplot(1, 2, 2)
    S_std = [np.std(S) for S in S_history]
    plt.plot(t_history, S_std, 'r-', linewidth=2)
    plt.xlabel('时间', fontsize=12)
    plt.ylabel('序参量标准差', fontsize=12)
    plt.title('缺陷密度指标', fontsize=14, fontweight='bold')
    plt.grid(True, alpha=0.3)

    plt.tight_layout()
    plt.savefig('case1_nematic_statistics.png', dpi=150, bbox_inches='tight')
    print("✓ 案例1统计结果已保存: case1_nematic_statistics.png")
    plt.close()

    return S_history, t_history

# ============================================================================
# 案例2：聚合物熔体流变学
# ============================================================================

def case2_polymer_rheology():
    """
    案例2：聚合物熔体流变学
    模拟缠结聚合物在剪切流中的流变行为
    """
    print("\n" + "="*70)
    print("案例2：聚合物熔体流变学")
    print("="*70)

    # Doi-Edwards模型参数
    GN0 = 1e6  # 平台模量 (Pa)
    tau_d = 10.0  # 爬行时间 (s)

    # 剪切速率范围
    gamma_dot = np.logspace(-2, 2, 50)

    # 计算应力响应
    def calculate_stress(gamma_dot, t_max=100):
        """计算稳态剪切应力"""
        dt = 0.01
        t = np.arange(0, t_max, dt)

        # 形变历史
        gamma = gamma_dot * t

        # 取向张量 (简化)
        S = np.zeros(len(t))
        for i in range(1, len(t)):
            dS = dt * (gamma_dot - S[i-1]/tau_d)
            S[i] = S[i-1] + dS

        # 应力
        sigma = GN0 * S

        return np.mean(sigma[-100:])  # 稳态值

    # 计算流变曲线
    eta = []
    psi1 = []
    N1 = []

    for gd in gamma_dot:
        # 粘度
        sigma = calculate_stress(gd)
        eta.append(sigma / gd)

        # 第一法向应力系数 (简化)
        psi1.append(2 * tau_d * sigma / gd)

        # 第一法向应力差
        N1.append(2 * tau_d * sigma * gd)

    eta = np.array(eta)
    psi1 = np.array(psi1)
    N1 = np.array(N1)

    # 可视化
    fig, axes = plt.subplots(2, 2, figsize=(14, 12))

    # 剪切粘度
    axes[0, 0].loglog(gamma_dot * tau_d, eta / (GN0 * tau_d), 'b-o', linewidth=2, markersize=6)
    axes[0, 0].axhline(y=1, color='r', linestyle='--', alpha=0.5, label='平台粘度')
    axes[0, 0].set_xlabel(r'$\dot{\gamma}\tau_d$', fontsize=12)
    axes[0, 0].set_ylabel(r'$\eta/(G_N^0\tau_d)$', fontsize=12)
    axes[0, 0].set_title('剪切粘度', fontsize=14, fontweight='bold')
    axes[0, 0].legend()
    axes[0, 0].grid(True, alpha=0.3)

    # 第一法向应力系数
    axes[0, 1].loglog(gamma_dot * tau_d, psi1 / (GN0 * tau_d**2), 'r-s', linewidth=2, markersize=6)
    axes[0, 1].set_xlabel(r'$\dot{\gamma}\tau_d$', fontsize=12)
    axes[0, 1].set_ylabel(r'$\Psi_1/(G_N^0\tau_d^2)$', fontsize=12)
    axes[0, 1].set_title('第一法向应力系数', fontsize=14, fontweight='bold')
    axes[0, 1].grid(True, alpha=0.3)

    # 第一法向应力差
    axes[1, 0].loglog(gamma_dot * tau_d, N1 / GN0, 'g-^', linewidth=2, markersize=6)
    axes[1, 0].set_xlabel(r'$\dot{\gamma}\tau_d$', fontsize=12)
    axes[1, 0].set_ylabel(r'$N_1/G_N^0$', fontsize=12)
    axes[1, 0].set_title('第一法向应力差', fontsize=14, fontweight='bold')
    axes[1, 0].grid(True, alpha=0.3)

    # Cox-Merz规则验证
    axes[1, 1].loglog(gamma_dot * tau_d, eta / (GN0 * tau_d), 'b-o', linewidth=2, markersize=6, label='稳态剪切')
    # 复粘度 (简化)
    omega = gamma_dot
    eta_star = GN0 * tau_d / (1 + (omega * tau_d)**2)**0.5
    axes[1, 1].loglog(omega * tau_d, eta_star / (GN0 * tau_d), 'r--', linewidth=2, label='复粘度')
    axes[1, 1].set_xlabel(r'$\omega\tau_d$ 或 $\dot{\gamma}\tau_d$', fontsize=12)
    axes[1, 1].set_ylabel(r'$\eta^*/(G_N^0\tau_d)$', fontsize=12)
    axes[1, 1].set_title('Cox-Merz规则', fontsize=14, fontweight='bold')
    axes[1, 1].legend()
    axes[1, 1].grid(True, alpha=0.3)

    plt.tight_layout()
    plt.savefig('case2_polymer_rheology.png', dpi=150, bbox_inches='tight')
    print("✓ 案例2结果已保存: case2_polymer_rheology.png")
    plt.close()

    return gamma_dot, eta, psi1

# ============================================================================
# 案例3：胶体相分离
# ============================================================================

def case3_colloidal_phase_separation():
    """
    案例3：胶体相分离
    模拟吸引性胶体的旋节分解和粗化
    """
    print("\n" + "="*70)
    print("案例3：胶体相分离")
    print("="*70)

    # 参数设置
    N = 256
    L = 100.0
    dx = L / N
    dt = 0.001
    M = 1.0  # 迁移率

    # Cahn-Hilliard参数
    a = -1.0
    b = 1.0
    kappa = 1.0

    # 初始化 (随机涨落)
    np.random.seed(42)
    phi = 0.0 + 0.1 * np.random.randn(N, N)

    # 化学势
    def chemical_potential(phi):
        return a * phi + b * phi**3 - kappa * laplace(phi) / dx**2

    # 时间演化
    def evolve_cahn_hilliard(phi, n_steps):
        for _ in range(n_steps):
            mu = chemical_potential(phi)
            phi += dt * M * laplace(mu) / dx**2
        return phi

    # 模拟
    phi_history = [phi.copy()]
    times = [0]
    target_times = [0, 10, 50, 100, 500, 1000]

    for target in target_times[1:]:
        steps_needed = int((target - times[-1]) / dt)
        phi = evolve_cahn_hilliard(phi, steps_needed)
        phi_history.append(phi.copy())
        times.append(target)

    # 可视化
    fig, axes = plt.subplots(2, 3, figsize=(15, 10))
    axes = axes.flatten()

    for i, (phi_snap, t) in enumerate(zip(phi_history, times)):
        im = axes[i].imshow(phi_snap, extent=[0, L, 0, L],
                            cmap='RdBu_r', vmin=-1, vmax=1)
        axes[i].set_title(f't = {t}', fontsize=12, fontweight='bold')
        axes[i].set_xlabel('x')
        axes[i].set_ylabel('y')
        plt.colorbar(im, ax=axes[i])

    plt.suptitle('Cahn-Hilliard相分离演化', fontsize=16, fontweight='bold')
    plt.tight_layout()
    plt.savefig('case3_colloidal_phase_separation.png', dpi=150, bbox_inches='tight')
    print("✓ 案例3结果已保存: case3_colloidal_phase_separation.png")
    plt.close()

    # 计算结构因子
    def structure_factor(phi):
        phi_k = np.fft.fft2(phi - np.mean(phi))
        S_k = np.abs(phi_k)**2
        return np.fft.fftshift(S_k)

    # 绘制结构因子
    fig, axes = plt.subplots(1, 2, figsize=(14, 6))

    for i in [0, 2, 4]:
        S = structure_factor(phi_history[i])
        center = N // 2
        # 径向平均
        y = S[center, center:]
        x = np.arange(len(y))
        axes[0].semilogy(x, y + 1e-10, linewidth=2, label=f't = {times[i]}')

    axes[0].set_xlabel('k', fontsize=12)
    axes[0].set_ylabel('S(k)', fontsize=12)
    axes[0].set_title('结构因子演化', fontsize=14, fontweight='bold')
    axes[0].legend()
    axes[0].grid(True, alpha=0.3)

    # 特征长度演化 (标度律)
    characteristic_length = []
    for phi_snap in phi_history:
        # 计算界面密度作为特征长度的倒数
        grad_phi = np.gradient(phi_snap)
        interface_density = np.mean(np.abs(grad_phi[0]) + np.abs(grad_phi[1]))
        characteristic_length.append(1.0 / (interface_density + 1e-10))

    axes[1].loglog(times, characteristic_length, 'bo-', linewidth=2, markersize=8)
    # 理论标度律 t^(1/3)
    t_theory = np.array(times[1:])
    L_theory = characteristic_length[1] * (t_theory / times[1])**(1/3)
    axes[1].loglog(t_theory, L_theory, 'r--', linewidth=2, label='$t^{1/3}$')
    axes[1].set_xlabel('时间', fontsize=12)
    axes[1].set_ylabel('特征长度', fontsize=12)
    axes[1].set_title('粗化动力学', fontsize=14, fontweight='bold')
    axes[1].legend()
    axes[1].grid(True, alpha=0.3)

    plt.tight_layout()
    plt.savefig('case3_structure_analysis.png', dpi=150, bbox_inches='tight')
    print("✓ 案例3结构分析已保存: case3_structure_analysis.png")
    plt.close()

    return phi_history, times

# ============================================================================
# 案例4：生物膜形状演化
# ============================================================================

def case4_vesicle_shape():
    """
    案例4：生物膜形状演化
    模拟脂质囊泡在渗透压作用下的形状转变
    """
    print("\n" + "="*70)
    print("案例4：生物膜形状演化")
    print("="*70)

    # 参数设置
    kappa = 20.0  # 弯曲刚度 (k_BT)
    c0 = 0.0      # 自发曲率
    sigma = 0.0   # 表面张力

    # 初始化形状 (球面)
    def spherical_harmonic_basis(theta, phi, l, m):
        """计算球谐函数"""
        return sph_harm(m, l, phi, theta).real

    # 参数化表面
    def surface_from_modes(modes, theta, phi):
        """从球谐系数重建表面"""
        r = 1.0  # 基准半径
        for (l, m), coeff in modes.items():
            r += coeff * spherical_harmonic_basis(theta, phi, l, m)
        return r

    # 计算弯曲能 (简化)
    def bending_energy(modes):
        """计算Helfrich弯曲能"""
        E = 0
        for (l, m), coeff in modes.items():
            E += 0.5 * kappa * (l * (l + 1))**2 * coeff**2
        return E

    # 简化的形状演化 (梯度下降)
    def evolve_shape(modes, n_steps=500, dt=0.005):
        """演化形状至能量极小"""
        history = [modes.copy()]
        energy_history = [bending_energy(modes)]

        for step in range(n_steps):
            # 计算能量梯度 (简化)
            for key in list(modes.keys()):
                l = key[0]
                # 简化的能量泛函导数
                dE = modes[key] * (l * (l + 1))**2  # 弯曲能主导
                modes[key] -= dt * dE
                # 限制系数范围，防止数值溢出
                modes[key] = np.clip(modes[key], -0.5, 0.5)

            if step % 50 == 0:
                history.append(modes.copy())
                energy_history.append(bending_energy(modes))

        return history, energy_history

    # 初始化
    modes = {}
    # 添加一些初始扰动
    modes[(2, 0)] = 0.3
    modes[(3, 0)] = 0.1
    modes[(4, 0)] = 0.05

    # 演化
    evolution_history, energy_history = evolve_shape(modes, n_steps=500, dt=0.005)

    # 可视化
    fig = plt.figure(figsize=(15, 10))

    for idx, modes_snap in enumerate(evolution_history[:6]):
        ax = fig.add_subplot(2, 3, idx+1, projection='3d')

        # 生成网格
        theta = np.linspace(0, np.pi, 50)
        phi = np.linspace(0, 2*np.pi, 50)
        theta, phi = np.meshgrid(theta, phi)

        # 计算表面
        r = surface_from_modes(modes_snap, theta, phi)
        X = r * np.sin(theta) * np.cos(phi)
        Y = r * np.sin(theta) * np.sin(phi)
        Z = r * np.cos(theta)

        ax.plot_surface(X, Y, Z, cmap='viridis', alpha=0.8)
        ax.set_title(f'Step {idx*100}\nE = {energy_history[idx]:.2f}',
                    fontsize=11, fontweight='bold')
        ax.set_xlabel('X')
        ax.set_ylabel('Y')
        ax.set_zlabel('Z')

    plt.suptitle('生物膜形状演化', fontsize=16, fontweight='bold')
    plt.tight_layout()
    plt.savefig('case4_vesicle_shape.png', dpi=150, bbox_inches='tight')
    print("✓ 案例4结果已保存: case4_vesicle_shape.png")
    plt.close()

    # 绘制能量演化
    plt.figure(figsize=(10, 6))
    plt.plot(np.arange(len(energy_history)) * 100, energy_history, 'b-', linewidth=2.5)
    plt.xlabel('迭代步数', fontsize=12)
    plt.ylabel('弯曲能', fontsize=12)
    plt.title('形状演化能量曲线', fontsize=14, fontweight='bold')
    plt.grid(True, alpha=0.3)
    plt.tight_layout()
    plt.savefig('case4_energy_evolution.png', dpi=150, bbox_inches='tight')
    print("✓ 案例4能量演化已保存: case4_energy_evolution.png")
    plt.close()

    return evolution_history, energy_history

# ============================================================================
# 案例5：响应性水凝胶溶胀
# ============================================================================

def case5_hydrogel_swelling():
    """
    案例5：响应性水凝胶溶胀
    模拟温敏水凝胶的温度响应溶胀行为
    """
    print("\n" + "="*70)
    print("案例5：响应性水凝胶溶胀")
    print("="*70)

    # Flory-Rehner理论参数
    N = 100      # 交联点间链段数
    chi = 0.5    # Flory-Huggins参数
    v1 = 1.0     # 溶剂摩尔体积
    phi0 = 0.1   # 参考体积分数

    # 温度依赖性
    T_LCST = 305  # K (PNIPAM的LCST)
    def chi_of_T(T):
        """温度依赖的chi参数"""
        return 0.5 - 0.01 * (T - T_LCST)

    # 溶胀平衡方程
    def swelling_equilibrium(phi, T):
        """
        计算溶胀平衡
        返回: 溶胀比 Q = 1/phi
        """
        chi_T = chi_of_T(T)

        def equation(phi_eq):
            if phi_eq <= 0 or phi_eq >= 1:
                return 1e10
            return (np.log(1-phi_eq) + phi_eq + chi_T*phi_eq**2 +
                    (1/N)*(phi_eq/phi0)**(1/3) - (phi_eq/phi0))

        try:
            phi_eq = fsolve(equation, phi0)[0]
            return 1.0 / phi_eq
        except:
            return 1.0

    # 温度扫描
    T_range = np.linspace(280, 320, 50)
    Q_equilibrium = []

    for T in T_range:
        Q = swelling_equilibrium(phi0, T)
        Q_equilibrium.append(Q)

    Q_equilibrium = np.array(Q_equilibrium)

    # 动力学 (简化的Fickian扩散)
    def swelling_kinetics(T, R0=1e-3, D=1e-9):
        """
        溶胀动力学
        R0: 初始半径 (m)
        D: 扩散系数 (m^2/s)
        """
        t = np.linspace(0, 3600, 1000)  # 1小时
        Q_eq = swelling_equilibrium(phi0, T)

        # 简化的扩散模型
        tau = R0**2 / D
        Q_t = Q_eq * (1 - np.exp(-t/tau))

        return t, Q_t

    # 可视化
    fig, axes = plt.subplots(2, 2, figsize=(14, 12))

    # 平衡溶胀曲线
    axes[0, 0].plot(T_range - 273.15, Q_equilibrium, 'b-', linewidth=2.5)
    axes[0, 0].axvline(x=T_LCST - 273.15, color='r', linestyle='--',
                    label=f'LCST = {T_LCST-273.15}°C')
    axes[0, 0].set_xlabel('温度 (°C)', fontsize=12)
    axes[0, 0].set_ylabel('溶胀比 Q', fontsize=12)
    axes[0, 0].set_title('温度响应溶胀曲线', fontsize=14, fontweight='bold')
    axes[0, 0].legend()
    axes[0, 0].grid(True, alpha=0.3)

    # 动力学曲线
    temps = [290, 300, 305, 310]
    colors = ['blue', 'green', 'orange', 'red']
    for T, color in zip(temps, colors):
        t, Q_t = swelling_kinetics(T)
        axes[0, 1].plot(t/60, Q_t, color=color, linewidth=2, label=f'{T-273.15}°C')

    axes[0, 1].set_xlabel('时间 (min)', fontsize=12)
    axes[0, 1].set_ylabel('溶胀比 Q', fontsize=12)
    axes[0, 1].set_title('溶胀动力学', fontsize=14, fontweight='bold')
    axes[0, 1].legend()
    axes[0, 1].grid(True, alpha=0.3)

    # 相图 (chi vs 体积分数)
    phi_range = np.linspace(0.01, 0.99, 100)
    chi_range = np.linspace(0.3, 0.7, 100)
    PHI, CHI = np.meshgrid(phi_range, chi_range)

    # 化学势 (简化)
    MU = np.log(1-PHI) + PHI + CHI*PHI**2 + (1/N)*(PHI/phi0)**(1/3)

    axes[1, 0].contourf(PHI, CHI, MU, levels=20, cmap='RdBu_r')
    axes[1, 0].contour(PHI, CHI, MU, levels=[0], colors='black', linewidths=2)
    axes[1, 0].set_xlabel('体积分数 φ', fontsize=12)
    axes[1, 0].set_ylabel('χ 参数', fontsize=12)
    axes[1, 0].set_title('相图', fontsize=14, fontweight='bold')
    axes[1, 0].axhline(y=0.5, color='white', linestyle='--', alpha=0.7)

    # 体积变化率
    dQ_dT = np.gradient(Q_equilibrium, T_range)
    axes[1, 1].plot(T_range - 273.15, dQ_dT, 'g-', linewidth=2.5)
    axes[1, 1].axvline(x=T_LCST - 273.15, color='r', linestyle='--', alpha=0.5)
    axes[1, 1].set_xlabel('温度 (°C)', fontsize=12)
    axes[1, 1].set_ylabel('dQ/dT', fontsize=12)
    axes[1, 1].set_title('响应灵敏度', fontsize=14, fontweight='bold')
    axes[1, 1].grid(True, alpha=0.3)

    plt.tight_layout()
    plt.savefig('case5_hydrogel_swelling.png', dpi=150, bbox_inches='tight')
    print("✓ 案例5结果已保存: case5_hydrogel_swelling.png")
    plt.close()

    return T_range, Q_equilibrium

# ============================================================================
# 案例6：活性物质集体运动
# ============================================================================

def case6_active_matter():
    """
    案例6：活性物质集体运动
    模拟活性杆状粒子的集体运动和相变
    """
    print("\n" + "="*70)
    print("案例6：活性物质集体运动")
    print("="*70)

    # 活性Brownian粒子参数
    N = 100      # 粒子数 (减少以加速计算)
    L = 30.0     # 系统尺寸
    v0 = 1.0     # 活性速度
    Dr = 0.1     # 旋转扩散系数

    # 初始化
    np.random.seed(42)
    positions = np.random.rand(N, 2) * L
    orientations = np.random.rand(N) * 2 * np.pi

    # 相互作用参数
    R = 2.0      # 相互作用半径
    k = 1.0      # 弹簧常数

    # 时间步进
    dt = 0.01
    t_steps = 2000  # 减少步数以加速计算

    def compute_interactions(pos, ori):
        """计算粒子间相互作用"""
        forces = np.zeros((N, 2))
        torques = np.zeros(N)

        for i in range(N):
            for j in range(i+1, N):
                rij = pos[j] - pos[i]
                # 周期性边界条件
                rij[0] -= L * np.round(rij[0] / L)
                rij[1] -= L * np.round(rij[1] / L)

                dist = np.linalg.norm(rij)
                if dist < R and dist > 0:
                    # 排斥力
                    f = k * (R - dist) / dist
                    forces[i] -= f * rij
                    forces[j] += f * rij

                    # 对齐力矩 (Vicsek-like)
                    angle_diff = np.sin(ori[j] - ori[i])
                    torques[i] += 0.1 * angle_diff
                    torques[j] -= 0.1 * angle_diff

        return forces, torques

    def evolve_system(pos, ori, n_steps):
        """演化系统"""
        history = [(pos.copy(), ori.copy())]
        order_params = [compute_order_parameter(ori)]

        for step in range(n_steps):
            # 计算相互作用
            forces, torques = compute_interactions(pos, ori)

            # 更新位置
            vel = v0 * np.column_stack([np.cos(ori), np.sin(ori)])
            pos += dt * (vel + forces)

            # 周期性边界条件
            pos = pos % L

            # 更新取向
            ori += dt * torques + np.sqrt(2*Dr*dt) * np.random.randn(N)

            if step % 200 == 0:
                history.append((pos.copy(), ori.copy()))
                order_params.append(compute_order_parameter(ori))

        return history, order_params

    # 计算序参量 (极化)
    def compute_order_parameter(ori):
        """计算极化序参量"""
        vx = np.mean(np.cos(ori))
        vy = np.mean(np.sin(ori))
        return np.sqrt(vx**2 + vy**2)

    # 运行模拟
    history, order_params = evolve_system(positions, orientations, t_steps)

    # 可视化
    fig, axes = plt.subplots(2, 3, figsize=(15, 10))

    # 快照
    for idx in range(6):
        ax = axes[idx // 3, idx % 3]
        pos, ori = history[idx]

        # 绘制粒子
        scatter = ax.scatter(pos[:, 0], pos[:, 1], c=ori, cmap='hsv', s=50, alpha=0.7, vmin=0, vmax=2*np.pi)

        # 绘制速度方向
        for i in range(0, N, 20):  # 每20个粒子绘制一个箭头
            dx = 1.5 * np.cos(ori[i])
            dy = 1.5 * np.sin(ori[i])
            ax.arrow(pos[i, 0], pos[i, 1], dx, dy,
                    head_width=0.8, head_length=0.5, fc='black', ec='black', alpha=0.6)

        ax.set_xlim([0, L])
        ax.set_ylim([0, L])
        ax.set_aspect('equal')
        ax.set_title(f'Step {idx*200}\nψ = {order_params[idx]:.3f}',
                    fontsize=11, fontweight='bold')
        ax.set_xlabel('x')
        ax.set_ylabel('y')

    plt.suptitle('活性物质集体运动演化', fontsize=16, fontweight='bold')
    plt.tight_layout()
    plt.savefig('case6_active_matter.png', dpi=150, bbox_inches='tight')
    print("✓ 案例6结果已保存: case6_active_matter.png")
    plt.close()

    # 绘制序参量演化
    fig, axes = plt.subplots(1, 2, figsize=(14, 6))

    axes[0].plot(np.arange(len(order_params)) * 200 * dt, order_params,
             'b-', linewidth=2.5)
    axes[0].axhline(y=0, color='k', linestyle='--', alpha=0.3)
    axes[0].set_xlabel('时间', fontsize=12)
    axes[0].set_ylabel('极化序参量 ψ', fontsize=12)
    axes[0].set_title('集体运动序参量演化', fontsize=14, fontweight='bold')
    axes[0].grid(True, alpha=0.3)

    # 速度分布
    final_pos, final_ori = history[-1]
    velocities = v0 * np.column_stack([np.cos(final_ori), np.sin(final_ori)])
    v_magnitude = np.linalg.norm(velocities, axis=1)

    axes[1].hist(v_magnitude, bins=min(20, len(v_magnitude)//2), color='blue', alpha=0.7, edgecolor='black')
    axes[1].axvline(x=v0, color='r', linestyle='--', linewidth=2, label=f'v0 = {v0}')
    axes[1].set_xlabel('速度大小', fontsize=12)
    axes[1].set_ylabel('频数', fontsize=12)
    axes[1].set_title('速度分布', fontsize=14, fontweight='bold')
    axes[1].legend()
    axes[1].grid(True, alpha=0.3)

    plt.tight_layout()
    plt.savefig('case6_order_analysis.png', dpi=150, bbox_inches='tight')
    print("✓ 案例6序参量分析已保存: case6_order_analysis.png")
    plt.close()

    return history, order_params

# ============================================================================
# 主程序
# ============================================================================

if __name__ == "__main__":
    print("\n开始运行软物质物理多物理场耦合仿真...")
    print("\n本程序包含以下6个案例：")
    print("  1. 向列相液晶缺陷动力学")
    print("  2. 聚合物熔体流变学")
    print("  3. 胶体相分离")
    print("  4. 生物膜形状演化")
    print("  5. 响应性水凝胶溶胀")
    print("  6. 活性物质集体运动")

    # 运行所有案例
    try:
        result1 = case1_nematic_defects()
    except Exception as e:
        print(f"案例1运行出错: {e}")

    try:
        result2 = case2_polymer_rheology()
    except Exception as e:
        print(f"案例2运行出错: {e}")

    try:
        result3 = case3_colloidal_phase_separation()
    except Exception as e:
        print(f"案例3运行出错: {e}")

    try:
        result4 = case4_vesicle_shape()
    except Exception as e:
        print(f"案例4运行出错: {e}")

    try:
        result5 = case5_hydrogel_swelling()
    except Exception as e:
        print(f"案例5运行出错: {e}")

    try:
        result6 = case6_active_matter()
    except Exception as e:
        print(f"案例6运行出错: {e}")

    print("\n" + "="*70)
    print("所有案例仿真完成！")
    print("结果图片已保存至当前目录")
    print("="*70)
