先从最基础的软件操作唠起

很多新手刚接触LSDYNA的时候会被它的“无GUI”劝退——没错，它不像ANSYS那样点几下就能建模型，核心是靠写K文件来定义所有计算逻辑，但真上手了会发现这反而比瞎点更灵活。

先给大伙看个极简的入门K文件片段，别嫌短，这就是LSDYNA的命根子：

*KEYWORD
*TITLE
SIMPLE CAR FRONT COLLISION
*MAT_ELASTIC
1, 2.1e5, 0.3, 7.85e-9
*SECTION_SHELL
1, 1.2, 2, 0, 0, 0
*NODE
1, 0,0,0
2, 1000,0,0
3, 1000,100,0
4, 0,100,0
*ELEMENT_SHELL
1,1,2,3,4
*BOUNDARY_PRESCRIBED_MOTION_RIGID
2,0,1,0,0,-10
*DATABASE_BINARY_D3PLOT
0.1
*END

这段代码里藏着LSDYNA的核心逻辑：MATELASTIC定义弹性材料，这里用的是钢材的参数，注意单位——LSDYNA默认用mm/ms/ton这套单位制，所以密度要转成7.85e-9 ton/mm³，我当年第一次跑就因为单位错了，结果碰撞时间差了1000倍，差点以为软件坏了。BOUNDARYPRESCRIBEDMOTIONRIGID是给节点2加了反向的10mm/ms速度，模拟撞墙的初速度，最后导出的d3plot文件就是结果文件，用LS-PrePost就能打开看动画。

基于lsdyna 的汽车碰撞CAE分析 主要内容包含： 1.软件基本操作讲解 2.汽车模型搭建 3.计算及其结果分析 内含大量模型可供练习使用 关联其配套软件包及使用讲解，看具体内容

前后处理的话，官方免费的LS-PrePost是标配，要是嫌它画网格费劲，付费的HyperMesh有学生版，画整车网格效率高太多，新手直接用现成的练习模型也完全没问题。提交计算的话，Windows直接双击bat脚本，Linux集群敲个ls931 i=test.k就完事，比你想象的简单。

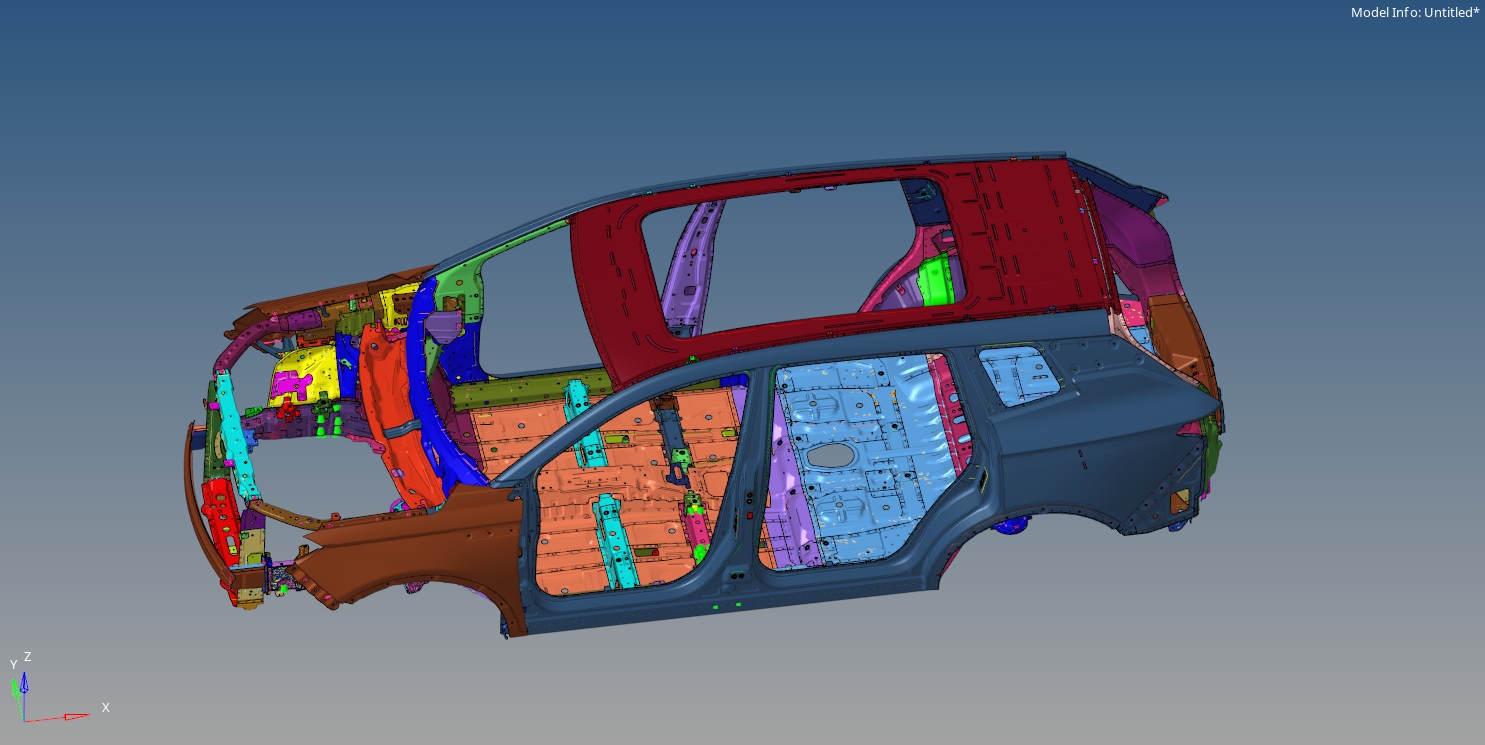

汽车模型搭建：不用从零开始卷

真要搭整车模型没必要从画节点开始，网上现成的练习资源多到炸：

1. NHTSA官方公开模型：直接搜NCAP测试模型，人家把整车、吸能盒、K文件甚至测试标准都给你准备好了，改改参数就能跑，练手神器；
2. GitHub开源仓库：搜LSDYNA car collision tutorial，一堆大佬分享的从入门到进阶的案例，比如保险杠碰撞、侧碰模型，连注释都给你写好了；
3. 国内的仿真秀、仿真论坛也有免费的练习包，不用花钱就能下到完整的整车模型。

搭模型的时候重点抓三个点：

• 材料定义：保险杠和吸能盒要用塑性材料，比如*MATPIECEWISELINEAR_PLASTICITY，能模拟屈服后的变形吸能，比弹性材料真实多了；
• 接触定义：*CONTACTAUTOMATICSURFACETOSURFACE是最常用的自动面面接触，不用手动选接触对，软件会自动识别碰撞的部件，新手别瞎改参数，默认值就能用；
• 网格质量：薄壁件网格尺寸控制在5-10mm就行，太细跑不动，太粗结果不准，这个度多练两次就摸透了。

跑计算+看结果：别只会看动画

算完出来的结果文件有一堆，最常用的是d3plot（变形和应力云图）和d3thdt（时间历程数据）。手动看的话用LS-PrePost按F3就能看碰撞动画，能直观看到吸能盒被压溃的过程，但要是想量化分析，手动点来点去太费时间，不如写个小脚本批量提取数据。

给大伙整个偷懒用的Python后处理脚本，用pyvista就能读LSDYNA的结果文件：

import pyvista as pv
import numpy as np

# 读取计算结果文件
result = pv.read("d3plot")
# 提取整车质心的X方向加速度（碰撞时的核心指标）
com_accel = result.point_arrays["ACCELERATION"][:, 0]
# 导出成CSV文件方便画图
np.savetxt("x_acceleration.csv", com_accel, delimiter=",", header="X方向加速度(mm/ms²)")
print("加速度曲线导出完成！")

这个脚本不用装复杂的CAE后处理软件，直接在Python环境里跑就能拿到数据，导出之后用Excel或者Matlab画曲线，就能看碰撞过程中的加速度峰值——NCAP测试里要求峰值不能超过60g（也就是588mm/ms²），超过的话就说明乘员有受伤风险。

要是想看乘员舱的侵入量，直接提取A柱或者仪表板的位移数据就行，还能算吸能部件的总吸能，看哪个设计的吸能效率更高。

配套工具和练习包推荐

除了LSDYNA本身，几个好用的配套工具别错过：

1. LS-PrePost官方手册：在线版不用下载，搜关键词就能查每个参数的用法，比百度靠谱100倍；
2. pyansys和pyvista：Python生态里的CAE后处理工具，能快速批量处理LSDYNA的结果；
3. 学生版HyperMesh：画网格的神器，比LS-PrePost顺手太多，学校邮箱就能申请免费授权。

最后说句实在的，刚入门的时候别着急啃整车模型，先从一个简单的保险杠撞墙模型练起，把网格、材料、接触、求解、后处理都走一遍，等摸透了再往整车扩展。要是需要我整理的练习模型和脚本，直接留言就行，反正多练多查手册，总能搞定的。
