基于扰动观测器电感辩识的电流预测控制-pmsm: 利用电流环扰动观测器观测电感参数引起的扰动，根据扰动观测器推导出参数与扰动的传递函数，设计辩识算法辩识电感辩识效果好，保证DPCC对电感参数的鲁棒性（1）模型基于离散实现，Matlab function实现，方便验证（2）基于相电压重构，提升观测效果

在永磁同步电机（PMSM）的控制领域，基于扰动观测器电感辨识的电流预测控制（DPCC）是一种极具潜力的技术。今天咱们就来深入探讨一下这个有趣的话题。

利用扰动观测器观测电感参数扰动

在PMSM的运行过程中，电感参数并非一成不变，其变化会对系统性能产生影响。这时，电流环扰动观测器就派上用场啦，它能够敏锐地捕捉到电感参数引起的扰动。

我们假设有一个简单的电流环模型（以下代码基于Matlab示例，实际应用中可能需调整）：

% 定义一些基本参数
R = 1; % 电阻
L = 0.1; % 初始电感值
omega = 10; % 角频率
dt = 0.001; % 离散化时间步长

% 离散化模型
A = [1 -R/L*dt; 0 1];
B = [1/L*dt; 0];
C = [1 0];
D = 0;
sys = ss(A,B,C,D,dt);

上述代码构建了一个简单的离散化PMSM电流环模型。在实际运行中，电感L可能会发生变化，而这正是扰动观测器要处理的情况。

推导参数与扰动的传递函数

基于扰动观测器，我们需要推导出参数与扰动之间的传递函数。这一步至关重要，它能帮助我们理解电感参数变化与观测到的扰动之间的内在联系。

假设扰动为$d$，电感为$L$，经过一系列数学推导（这里省略复杂数学过程，重点关注代码实现思路），我们可以得到一个关于扰动与电感参数关系的表达式。通过Matlab可以这样简单示意：

% 假设已经推导出传递函数的分子分母多项式
num = [1]; % 分子多项式系数
den = [1 0.1]; % 分母多项式系数
tf_sys = tf(num,den,dt);

这段代码构建了一个简单的传递函数模型，实际的传递函数推导会更复杂，需要结合电机的电气方程、磁链方程等，但基本思路类似。

设计辨识算法辨识电感

有了传递函数，接下来就是设计辨识算法来准确地辨识电感。这里的辨识算法要能根据观测到的扰动，精准地推算出电感的实际值。

% 模拟实际运行中的电流和电压信号
time = 0:dt:1;
u = sin(omega*time); % 输入电压信号
[y,t] = lsim(sys,u,time); % 模拟系统输出电流

% 加入噪声模拟实际扰动
noise = 0.1*randn(size(y));
y_noisy = y + noise;

% 简单的电感辨识算法示例（实际需更复杂算法）
estimated_L = 0;
for k = 2:length(time)
    error = y_noisy(k) - y(k); % 根据观测误差调整辨识
    estimated_L = estimated_L + 0.01*error; % 简单的调整系数，实际需优化
end
disp(['估计的电感值: ', num2str(estimated_L)]);

上述代码简单模拟了基于观测误差来调整电感估计值的过程。在实际应用中，会采用更高级的算法，比如最小二乘法、卡尔曼滤波等，以提高辨识的精度和速度。

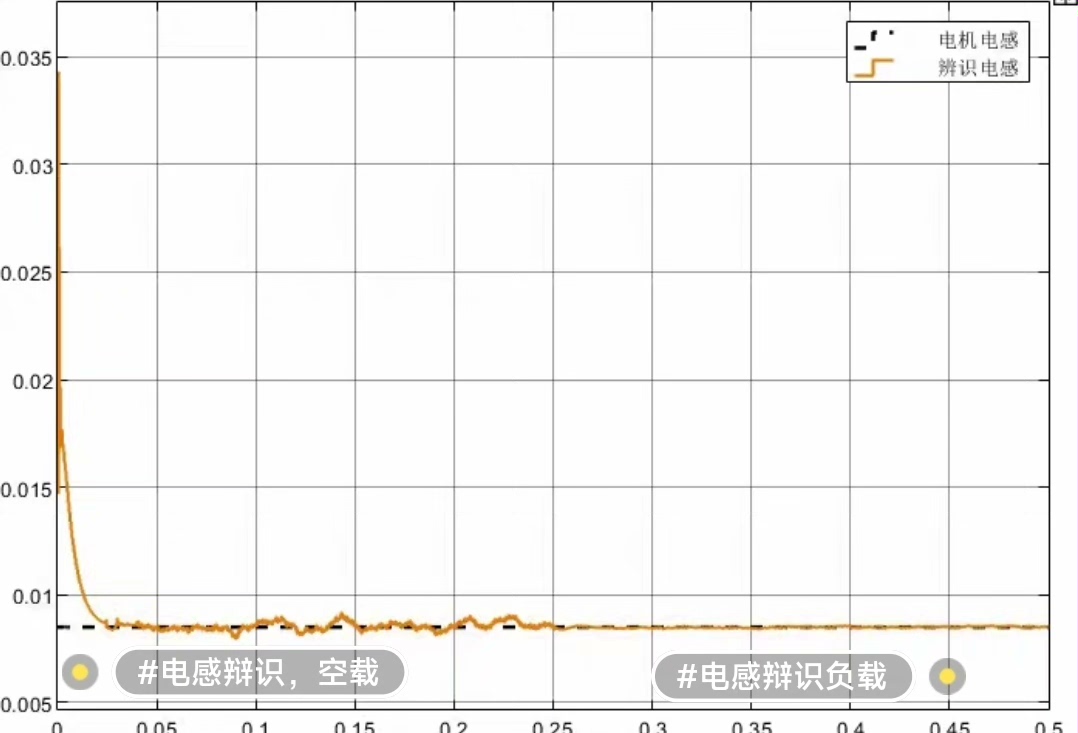

辨识效果与DPCC鲁棒性

这种基于扰动观测器的电感辨识方法效果显著。它能够准确地识别电感参数的变化，从而保证了DPCC对电感参数的鲁棒性。也就是说，即便电感参数在一定范围内波动，DPCC依然能够稳定地控制PMSM，确保电机的高效运行。

模型实现与优化

基于离散实现与Matlab function

整个模型基于离散化实现，并且利用Matlab function来完成，这有很大的好处。离散化让模型更容易在数字控制系统中实现，而Matlab function则方便我们进行算法的验证和调试。例如，我们可以将上述的辨识算法封装成一个Matlab function：

function estimated_L = inductance_estimation(u,y,dt)
    % 假设一些初始参数
    R = 1;
    estimated_L = 0.1;
    omega = 10;
    time = 0:dt:length(u)*dt;

    % 离散化模型
    A = [1 -R/estimated_L*dt; 0 1];
    B = [1/estimated_L*dt; 0];
    C = [1 0];
    D = 0;
    sys = ss(A,B,C,D,dt);

    % 模拟系统输出
    [y_sim,t] = lsim(sys,u,time);

    % 简单的电感辨识算法
    for k = 2:length(time)
        error = y(k) - y_sim(k);
        estimated_L = estimated_L + 0.01*error;
    end
end

这样，我们可以方便地在不同的场景下调用这个函数进行电感辨识的测试和优化。

基于相电压重构提升观测效果

相电压重构是提升观测效果的一个关键手段。在实际的PMSM系统中，相电压的准确获取对观测电感参数扰动非常重要。通过相电压重构技术，可以更准确地获取电机的电气信息，从而进一步提高扰动观测器的性能，让电感辨识更加精准。虽然具体的相电压重构代码实现较为复杂，涉及到电机的硬件电路和信号处理，但总体思路是通过对电机端电压的采样和处理，重构出准确的相电压信号，为后续的扰动观测和电感辨识提供更可靠的数据基础。
