本文是“开源安全软件工程实践分析”结对练习的第二部分，聚焦于OWASP ZAP主动扫描模块的精读与代码质量评估。我们将从顺序图与类图复原、代码标注、静态分析工具使用、人工代码审查到结对协作反思，完整呈现一次深度的代码级逆向工程实践。

一、精读模块选择

项目	内容
项目名称	OWASP ZAP (Zed Attack Proxy)
精读模块	主动扫描插件模块（zap-extensions/ascanrules）
代码规模	约3200行（核心检测规则）
模块路径	zap-extensions/addOns/ascanrules/src/main/java/org/zaproxy/zap/extension/ascanrules/

选择理由

考量维度	说明
逻辑复杂	包含SQL注入、XSS、命令注入等多种漏洞检测算法
安全关键	直接体现Web漏洞检测的核心算法，是扫描器的“心脏”
设计典型	涉及策略模式、工厂模式、模板方法模式等多种设计模式
代码规模适中	约3200行，符合作业要求

二、任务1：详细设计复原

2.1 顺序图（主动扫描命令注入检测流程）

场景描述

该场景展示ZAP如何对目标URL的一个参数进行命令注入漏洞检测，从接收扫描任务到上报漏洞的完整处理流程。

顺序图（文本表示）

text

用户 → ActiveScanPanel : 1. 点击“主动扫描”
ActiveScanPanel → ScanController : 2. 添加扫描任务
ScanController → ActiveScanner : 3. 提交扫描任务
ActiveScanner → PluginFactory : 4. 获取插件实例
PluginFactory --> ActiveScanner : 5. 返回插件列表
ActiveScanner → CommandInjectionScanRule : 6. 遍历参数执行扫描
CommandInjectionScanRule → CommandInjectionScanRule : 7. 构造攻击请求
CommandInjectionScanRule → HttpSender : 8. 发送HTTP请求
HttpSender --> CommandInjectionScanRule : 9. 返回响应
CommandInjectionScanRule → CommandInjectionScanRule : 10. 匹配漏洞特征
CommandInjectionScanRule --> AbstractPlugin : 11. 上报告警（发现漏洞）
AbstractPlugin --> ActiveScanPanel : 12. 显示扫描结果

顺序图

顺序图解释

要素	说明
输入	用户指定的目标URL、扫描策略配置
输出	漏洞告警（漏洞类型、风险等级、证据URL）
核心决策点	① 参数是否需要测试 ② Payload是否触发漏洞 ③ 误报过滤

---

2.2 详细类图

类图

核心类清单

类名	类型	职责
Extension	接口	定义ZAP扩展插件的基本契约
Plugin	接口	定义扫描插件的核心方法
ActiveScanExtension	实现类	管理主动扫描扩展的生命周期
AbstractPlugin	抽象类	提供扫描插件的通用功能（HTTP发送、告警上报）
ScanController	类	管理扫描队列和并发控制
HttpSender	类	封装HTTP请求发送逻辑
Alert.Builder	建造者类	构建标准化的漏洞告警对象
CommandInjectionScanRule	实现类	命令注入检测的具体实现
CrossSiteScriptingScanRule	实现类	XSS检测的具体实现

类关系说明

关系	参与类	说明
实现	ActiveScanExtension → Extension	扩展实现接口
实现	AbstractPlugin → Plugin	抽象插件实现接口
继承	CommandInjectionScanRule → AbstractPlugin	具体规则继承抽象插件
关联	ActiveScanExtension → ScanController	1:1持有关系
组合	ScanController → ActiveScanner	1:1..*管理关系
依赖	AbstractPlugin → HttpSender	使用关系
使用	AbstractPlugin → Alert.Builder	建造者模式

设计模式识别

模式	应用位置	说明
策略模式	AbstractPlugin + 子类	不同漏洞检测算法作为可互换策略
工厂模式	PluginFactory	动态创建检测插件实例
模板方法模式	AbstractPlugin.scan()	定义扫描骨架，子类实现具体逻辑
建造者模式	Alert.Builder	构建复杂告警对象
单例模式	ScanController	全局唯一扫描调度器

三、任务2：代码标注

函数1：命令注入检测核心逻辑

属性	内容
所属类	CommandInjectionScanRule
主要功能	执行基于反馈的命令注入检测
应用流程	由scan()遍历参数时调用
核心思路	根据OS类型选择Payload（;ls或&dir），使用无害化命令
复杂度	O(N×M)，N为参数数，M为Payload数

java

private void testCommandInjection(HttpMessage msg, String param, String payload) {
    String attack = getPayload(payload, osType);      // 1. 构造攻击载荷
    HttpMessage newMsg = getNewMsg(msg, param, attack); // 2. 发送请求
    if (match(newMsg, getEvidence())) {                // 3. 匹配响应
        newAlert(newMsg).raise();                       // 4. 上报漏洞
    }
}

设计权衡：使用字符串匹配而非语义分析，效率高但可能误报。ZAP选择“宁可错杀，不可放过”的保守策略。

---

函数2：HTML上下文分析器

属性	内容
所属类	HtmlContextAnalyser
主要功能	定位字符串在HTML中的DOM上下文
应用流程	XSS检测发现反射点后调用
核心思路	Jericho解析DOM树，判断在<script>还是属性值中
复杂度	O(D)，D为文档深度

java

public HtmlContext getHtmlContext(String html, int matchStart, int matchEnd) {
    HtmlElement enclosing = jerichoSource.getElementByStart(matchStart);
    if (enclosing.getName().equals("script")) {
        return HtmlContext.SCRIPT_BLOCK;
    }
    // ...
}

潜在缺陷：非标准HTML可能导致解析错误，影响Payload注入。

---

函数3：SQL注入布尔盲注判定

属性	内容
所属类	SqlInjectionPocBuilder
主要功能	通过响应差异判断SQL注入
应用流程	错误回显禁用时的兜底方案
核心思路	1=1与1=2对比，差分分析
复杂度	O(1)但网络开销大

java

public boolean isVulnerable(BooleanBlindInjection injection) {
    HttpMessage trueMsg = send(injection.getTruePayload());   // 真值请求
    HttpMessage falseMsg = send(injection.getFalsePayload()); // 假值请求
    return trueMsg.getResponseLength() != falseMsg.getResponseLength();
}

核心难点：CSRF Token等动态内容会干扰长度比较，需要相似度算法过滤。

---

函数4：抽象插件的HTTP发送器

属性	内容
所属类	AbstractPlugin
主要功能	封装HTTP请求发送，统一异常处理
应用流程	所有子类插件频繁调用
核心思路	模板方法模式 + 容错设计
复杂度	I/O阻塞操作

java

protected HttpMessage sendAndReceive(HttpMessage msg, boolean followRedirect) {
    HttpSender sender = getParent().getHttpSender();
    try {
        sender.sendAndReceive(msg, followRedirect);
    } catch (HttpMalformedHeaderException e) {
        LOG.warn("Malformed header", e);  // 异常不中断扫描
    }
    return msg;
}

性能优化：HttpSender内部线程池管理连接，避免DDoS目标服务器。

---

函数5：告警构建与上报

属性	内容
所属类	AbstractPlugin / Alert
主要功能	创建标准化漏洞告警
应用流程	确认漏洞后生成报告数据
核心思路	建造者模式 + 证据固化
复杂度	O(1)对象创建

java

public AlertBuilder newAlert(HttpMessage msg) {
    return new AlertBuilder()
        .setName(this.getName())
        .setRisk(this.getRisk())
        .setConfidence(Confidence.MEDIUM)
        .setMessage(msg)
        .setParam(msg.getParams().get(0).getName());
}

设计亮点：链式调用让审计人员一眼看出风险等级和置信度如何设定。

四、任务3：代码质量分析与审查

4.1 SpotBugs静态扫描

扫描结果摘要

指标	数值
总问题数	42
高严重等级	3个
中严重等级	15个
低严重等级	24个

告警1：NP_NULL_ON_SOME_PATH

属性	内容
严重等级	高
位置	XxeScanRule.java:232
问题	getCallbackService()可能返回null，未检查直接调用
修复	增加空值检查

java

// 修复前
getCallbackService().registerHandler(handler);

// 修复后
CallbackService service = getCallbackService();
if (service != null) {
    service.registerHandler(handler);
}

告警2：DM_DEFAULT_ENCODING

属性	内容
严重等级	中
位置	HttpHeader.java:156
问题	String.getBytes()依赖系统默认编码
修复	显式指定UTF-8

java

// 修复前
byte[] data = str.getBytes();

// 修复后
byte[] data = str.getBytes(StandardCharsets.UTF_8);

告警3：RCN_REDUNDANT_NULLCHECK

属性	内容
严重等级	低
位置	ActiveScan.java:440
问题	变量已被断言非空，再次检查
修复	删除冗余检查

---

4.2 人工审查

维度一：异常处理

实例1：吞没异常

java

// 位置：AbstractPlugin.java:305
try {
    sendAndReceive(msg);
} catch (SocketException e) {
    LOG.warn("Connection reset");  // 异常被吞没
}

• 问题：网络抖动时直接放弃，无重试机制

• 建议：引入指数退避重试策略

实例2：敏感信息泄露

• 位置：SqlInjectionScanRule.java:120

• 问题：SQL异常堆栈写入告警描述

• 建议：脱敏处理，仅保留错误类型

---

维度二：安全编码

实例1：无害化载荷设计（优点）

• 位置：CommandInjectionScanRule.java

• 优点：使用echo ZAP或sleep 5，而非rm -rf

• 评价：遵循安全测试的“不破坏”原则

实例2：潜在的日志注入

• 位置：Alert.java:88

• 问题：URL参数直接拼接到日志

• 建议：使用log.info("Param: {}", param)占位符

---

维度三：性能效率

实例1：正则表达式未预编译

java

// 位置：CrossSiteScriptingScanRule.java
// 问题：循环内定义Pattern
Pattern pattern = Pattern.compile("(<script.*?</script>)");

• 建议：提取为static final常量

实例2：响应体重复转换

• 位置：PassiveScanThread.java

• 问题：多次调用msg.getResponseBody().toString()

• 建议：缓存到局部变量

五、任务4：结对过程记录

5.1 分工描述

子任务	Driver	Navigator
UML类图绘制	张雯雯	杨雯惠
顺序图梳理	张雯雯	杨雯惠
代码标注	杨雯惠	张雯雯
SpotBugs扫描	张雯雯	杨雯惠
人工审查	杨雯惠	张雯雯

角色切换时机：遇到设计模式分歧时互换角色，由Navigator操作工具，Driver查阅文档验证。

AI辅助：将AI作为“第三方领航员”，提问晦涩代码含义，由另一人验证回答正确性。

---

5.2 协作感受

1+1 > 2实证

案例一：张雯雯分析XxeScanRule时认为逻辑正确，杨雯惠指出getCallbackService()可能返回null——直接定位SpotBugs高优先级告警。

案例二：张雯雯标注“解析HTML”后，杨雯惠追问“如何解析”，引导发现Jericho库DOM树机制，复杂度从O(n)修正为O(D)。

协作障碍与解决

障碍	解决方案
对策略模式的界定分歧	查阅《Head First设计模式》+源码验证
工具环境不一致	统一使用IntelliJ IDEA + SpotBugs

---

5.3 量化评估

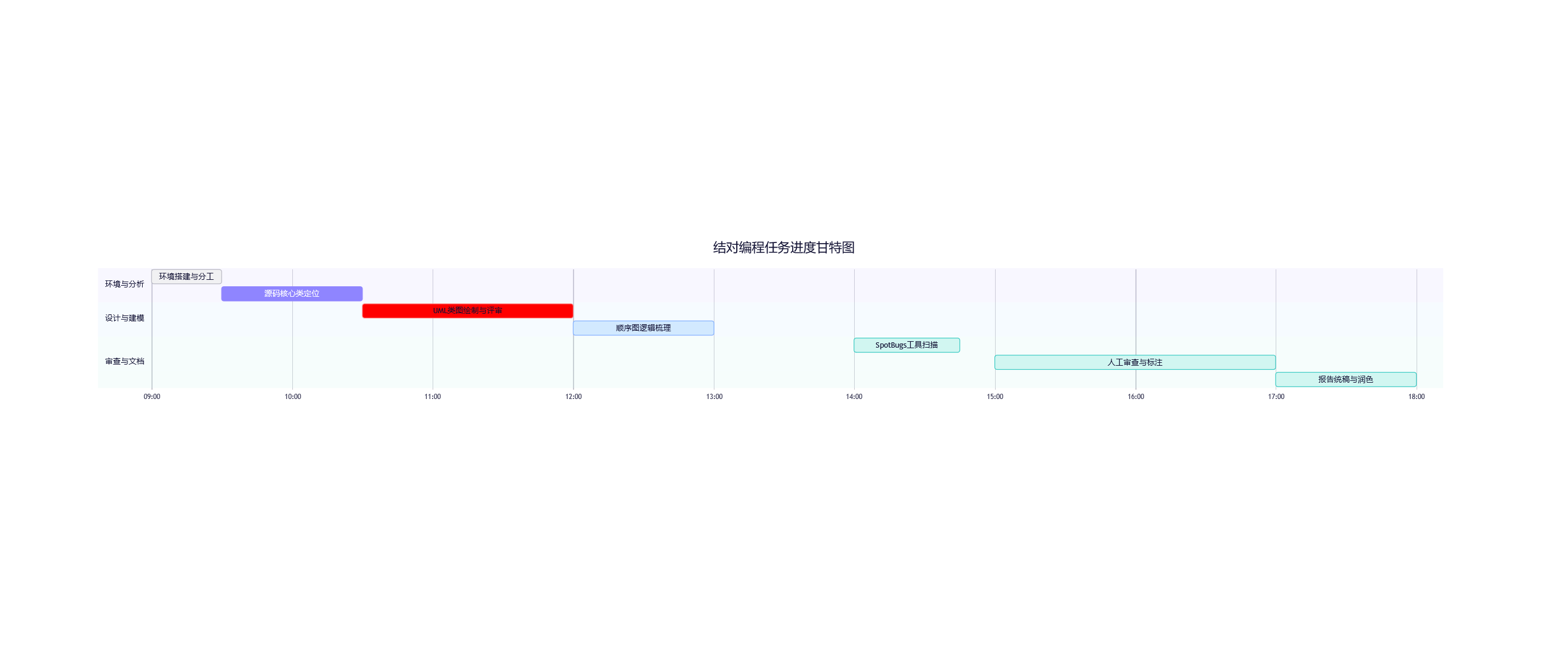

甘特图

协作能力雷达图

维度	张雯雯	杨雯惠
代码规范	8	7
设计能力	7	9
沟通主动性	9	8
问题预见性	6	9
知识传递	8	7

雷达图显示能力互补：张雯雯沟通主动性强，杨雯惠设计能力和问题预见性突出。

---

六、总结与反思

核心发现

维度	发现
架构设计	策略模式+工厂模式实现插件化，扩展性强
安全编码	使用无害化Payload，遵循“不破坏”原则
代码缺陷	存在空指针风险、默认编码依赖等可修复问题
协作效果	能力互补实现1+1>2，前期设计投入减少后期返工

工具使用体验

SpotBugs能够有效发现潜在缺陷（如空指针、编码问题），但存在少量误报，需人工验证。建议与实际代码审查结合使用。

---

报告完成日期：2026年3月31日
结对成员：张雯雯、杨雯惠
