1. 项目背景与需求分析

在“双碳”目标与精细化管理的大背景下，工业企业、商业综合体、小区物业等场景对水电气能耗的精细化管理需求日益迫切。传统的能耗管理模式依赖人工抄表与月度核算，普遍存在数据滞后、精度不足、能耗浪费点难以定位、缺乏有效节能管控手段等核心痛点，已无法满足现代管理需求。

针对这一现状，乐鸟电气北京分公司基于自研的乐鸟智慧用电云平台，设计并实现了一套集水电气多能源数据采集、智能分析、可视化管理、节能管控于一体的能耗监测系统。目前该系统已在本地数十个项目成功落地，取得了显著的应用成效。

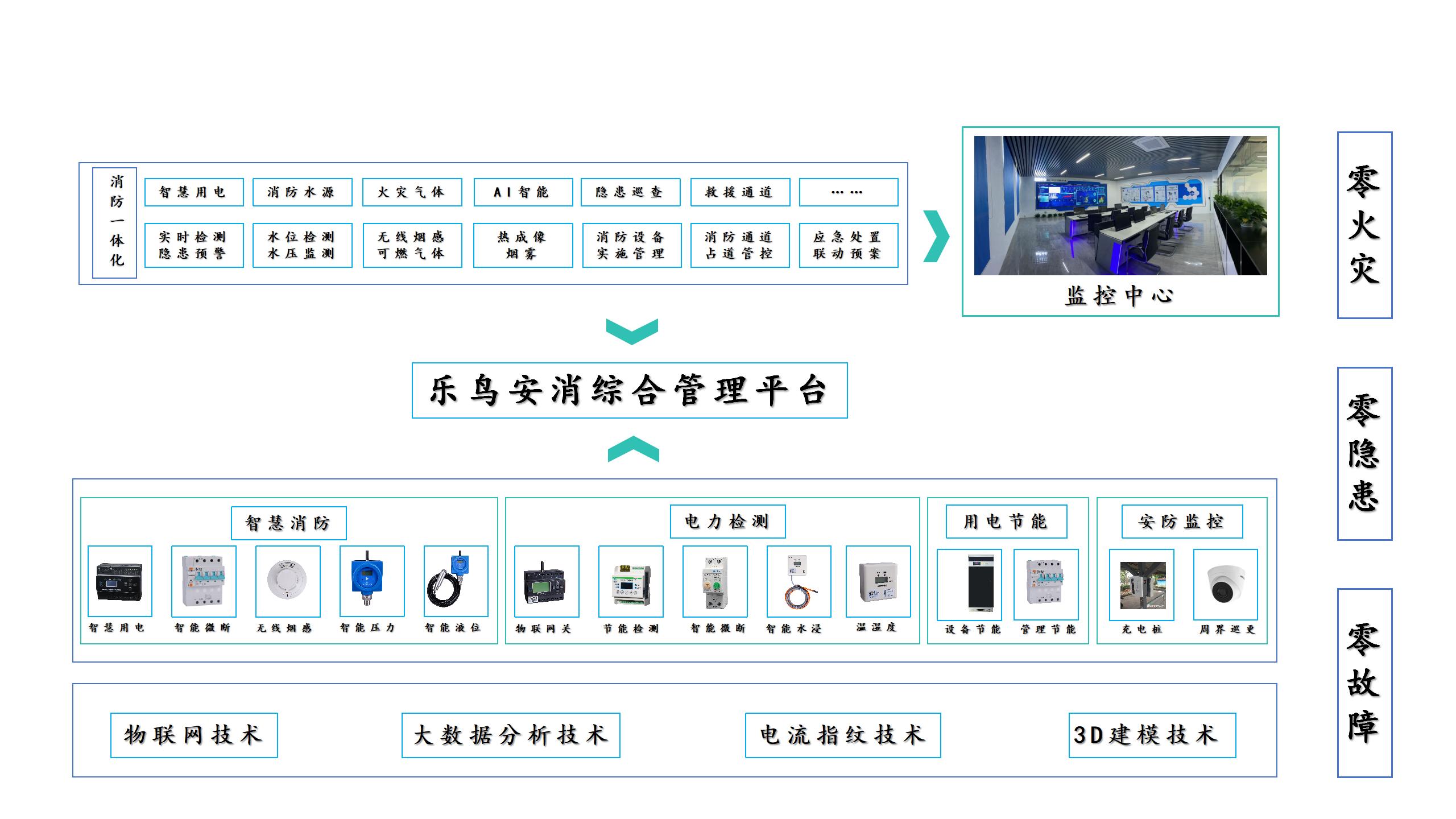

2. 系统整体架构设计

系统采用分层分布式架构，自下而上分为终端感知层、网络通信层、平台服务层和应用展示层。各层级之间低耦合、高内聚，具备良好的扩展性与兼容性，可无缝对接乐鸟全系列硬件产品，适配不同场景的改造需求。

2.1 终端感知层

终端感知层是系统的数据基础，主要由以下三类采集终端构成：

用电数据采集终端：以乐鸟智慧空开为核心，搭配智慧用电监测终端，实现配电回路电流、电压、用电量、功率因数等电参数的高精度实时采集（精度≤0.5 级）。同时具备全维度电气保护功能，实现安全防控与能耗采集一体化。

用水数据采集终端：采用智能水表，通过 4G通信方式实现用水量实时采集、累计计量与异常漏水监测，无需布线，适配老旧场景改造需求。

用气数据采集终端：采用智能膜式燃气表，具备实时用气量采集与燃气泄漏联动报警功能，可与乐鸟智慧空开实现场景联动，在紧急情况下自动切断气源与电源，保障安全。

所有终端设备均通过国家相关认证，支持多种通信方式，可无缝对接原有配电与计量系统。老旧场景改造无需大规模重新布线，施工周期短、改造成本低。

2.2 网络通信层

网络通信层采用“无线 + 有线”双备份通信架构，支持 WiFi、4G、NB-IoT、LoRa、以太网等多种通信方式，可根据不同场景灵活选用。数据传输采用 AES 加密协议，保障安全性与完整性；同时具备断网续传功能，断网时终端本地缓存数据，网络恢复后自动补传，确保数据不丢失。

2.3 平台服务层

平台服务层采用分布式微服务架构，基于 Spring Cloud 框架开发，具备高并发、高可用、高扩展性，可支撑十万级终端设备同时在线接入。核心功能模块包括：

数据采集与存储模块：实现多终端数据的实时接收、清洗、转换与存储，采用时序数据库存储能耗历史数据，支持海量数据的快速查询与分析。

能耗分析模块：通过 AI 算法对能耗数据进行多维度分析，包括分类分项能耗统计、同比环比分析、能耗对标、异常预警、浪费点智能识别等，为节能优化提供数据支撑。

报表管理模块：自动生成日 / 周 / 月 / 年度能耗报表及合规报表，支持自定义报表模板，可一键导出、打印，满足企业管理、物业公示、合规上报等多种需求。

节能管控模块：与乐鸟智慧空开联动，支持定时开关、场景联动、人员感应联动等多种节能控制策略，结合能耗分析结果制定针对性节能方案，实现从监测到节能的全流程闭环。

工单运维模块：内置闭环运维管理体系，能耗异常或设备故障可自动触发运维工单，实现工单派发、处置、验收、归档的全流程管理。

2.4 应用展示层

应用展示层采用 B/S 架构，支持 PC 端管理后台、手机 APP、微信小程序等多端同步访问，为不同角色用户提供适配的操作界面。管理人员可随时随地实现实时监控、能耗查看、预警接收、远程控制、工单审核等操作，无需固定在监控室。

3. 北京本地场景落地应用效果

系统已完成数十个项目落地，覆盖工业园区、写字楼、老旧小区、酒店等多种场景，应用效果显著：

能耗管理精细化：实现水电气能耗数据实时透明化管理，数据采集准确率达 100%，人工抄表成本降低 100%；

节能效果显著：通过智能节能管控策略，帮助用户平均降低能耗 8%~15%，最快 12 个月即可收回改造成本；

运维效率提升：通过闭环运维体系，设备故障响应时间缩短 80%，运维管理成本降低 60%；

合规适配性强：完全符合北京本地能耗管理与消防监管相关要求，所有项目均顺利通过验收。

4. 总结

基于乐鸟智慧用电平台的水电气能耗监测系统，通过硬件与软件的协同设计，解决了传统能耗管理模式中的核心痛点。结合乐鸟电气北京分公司的本地化落地与运维服务，为北京本地客户提供了成熟、可靠、高性价比的能耗精细化管理解决方案，具备较高的推广应用价值。
