CH32V307VCT6使用ST7735S+LVGL

hollowsake

531人浏览 · 2026-03-31 11:32:44

hollowsake · 2026-03-31 11:32:44 发布

CH32V307VCT6使用ST7735S + LVGL v9.4

完整代码

链接: https://pan.baidu.com/s/1DqY6ulpo5mkEzUvGOWCUSQ?pwd=gtyg 提取码: gtyg

1. 关键文件

LCD 分辨率/引脚定义: LCD/config.h
ST7735S 驱动: LCD/ST7735S.c, LCD/ST7735S.h
SPI2 驱动: LCD/SPI.c
LVGL 配置: lvgl_v9.4/lv_conf.h
LVGL 端口与示例: User/main.c
工程排除配置: .cproject, CH32V307VCT.wvproj

2. 硬件连接

来自 LCD/config.h 与驱动注释：

LCD_BLK: PB9
LCD_DC: PB10
LCD_RST: PB11
LCD_CS: PB12
LCD_SCL (SPI2_SCK): PB13
LCD_SDA (SPI2_MOSI): PB15

SPI2 初始化在 LCD/SPI.c，当前关键设置：

主模式、1 线发送、8 位数据
CPOL=Low, CPHA=1Edge
波特率分频: SPI_BaudRatePrescaler_8（联调稳定优先）

3. ST7735S 驱动配置

3.1 分辨率

在 LCD/config.h：

LCD_W = 128
LCD_H = 160

3.2 初始化流程

在 LCD/ST7735S.c 的 ST7735S_Init()：

GPIO 初始化
SPI2 初始化
硬复位
ST7735S 寄存器初始化（0x11, 0xB1~0xE1, 0x3A 等）
设置旋转 ST7735_SetRotation(0)
开显示 0x29
全屏清屏并开背光

3.3 像素块写入接口

LVGL flush 回调最终调用：

ST7735S_DrawImageRGB565(x, y, width, height, img)

该函数按 RGB565 字节流写入 GRAM。

4. LVGL 配置

LVGL下载：https://github.com/lvgl/lvgl/tree/release/v9.4
项目里创建文件并命名为lvgl_v9.4
将lv_conf_template.h改名为lv_conf.h并复制到lvgl_v9.4目录下

在 lvgl_v9.4/lv_conf.h 的已启用关键项：

LV_COLOR_DEPTH = 16
LV_MEM_SIZE = 32 * 1024
LV_DEF_REFR_PERIOD = 20 ms
LV_DRAW_LAYER_SIMPLE_BUF_SIZE = 8 * 1024
LV_DRAW_LAYER_MAX_MEMORY = 16 * 1024
LV_FONT_MONTSERRAT_14 = 1
默认字体: LV_FONT_DEFAULT = &lv_font_montserrat_14

5. LVGL 显示端口移植

User/main.c 当前流程：

ST7735S_Init() 初始化 LCD
lv_init()
LVGL_PortInit() 创建 display 并设置 flush
LVGL_LoadExampleScreen() 创建示例控件
主循环周期执行 lv_tick_inc() + lv_timer_handler()

5.1 draw buffer 配置

#define LVGL_TICK_PERIOD_MS  (5u)
#define LVGL_DRAW_BUF_LINES  (16u)
static uint8_t g_lv_draw_buf1[LCD_W * LVGL_DRAW_BUF_LINES * 2u] = {0};

说明：当前缓冲大小为 128 * 16 * 2 = 4096 bytes。

5.2 flush 回调要点（字节序）

由于 RGB565 在本屏链路下需要字节交换，当前在 flush 回调中先 swap 再写屏：

LVGL_SwapRGB565Bytes(px_map, pixel_count);
ST7735S_DrawImageRGB565(x1, y1, width, height, px_map);
lv_display_flush_ready(disp);

如果你后续更换屏驱或总线，需重新确认是否仍需要 swap。

5.3 display 注册

g_lv_disp = lv_display_create(LCD_W, LCD_H);
lv_display_set_color_format(g_lv_disp, LV_COLOR_FORMAT_RGB565);
lv_display_set_flush_cb(g_lv_disp, LVGL_FlushCB);
lv_display_set_buffers(g_lv_disp, g_lv_draw_buf1, 0, sizeof(g_lv_draw_buf1), LV_DISPLAY_RENDER_MODE_PARTIAL);

6. 工程配置

6.1 include path

当前工程包含 lvgl_v9.4 路径。

注意：若仅加入 lvgl_v9.4，在 User/main.c 中可使用相对包含：

#include "../lvgl_v9.4/lvgl/lvgl.h"

6.2 排除 C++ 目录/文件

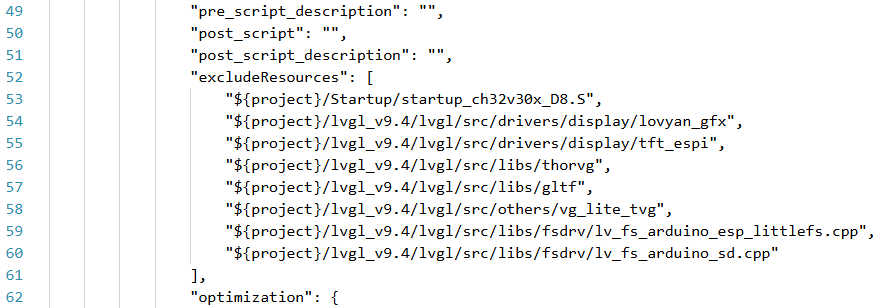

若出现 “Detected C++ source files in C project” 报错，需在 .cproject 和 .wvproj 中同步排除以下路径（当前工程已配置）：

lvgl_v9.4/lvgl/src/drivers/display/lovyan_gfx
lvgl_v9.4/lvgl/src/drivers/display/tft_espi
lvgl_v9.4/lvgl/src/libs/thorvg
lvgl_v9.4/lvgl/src/libs/gltf
lvgl_v9.4/lvgl/src/others/vg_lite_tvg
lvgl_v9.4/lvgl/src/libs/fsdrv/lv_fs_arduino_esp_littlefs.cpp
lvgl_v9.4/lvgl/src/libs/fsdrv/lv_fs_arduino_sd.cpp

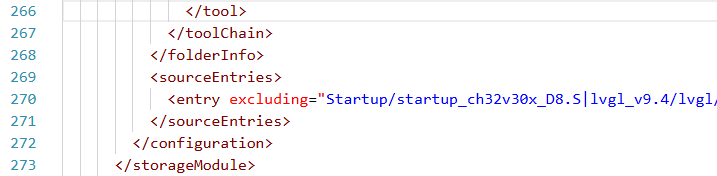

.cproject

          <sourceEntries>
            <entry excluding="Startup/startup_ch32v30x_D8.S|lvgl_v9.4/lvgl/src/drivers/display/lovyan_gfx|lvgl_v9.4/lvgl/src/drivers/display/tft_espi|lvgl_v9.4/lvgl/src/libs/thorvg|lvgl_v9.4/lvgl/src/libs/gltf|lvgl_v9.4/lvgl/src/others/vg_lite_tvg|lvgl_v9.4/lvgl/src/libs/fsdrv/lv_fs_arduino_esp_littlefs.cpp|lvgl_v9.4/lvgl/src/libs/fsdrv/lv_fs_arduino_sd.cpp" flags="VALUE_WORKSPACE_PATH|RESOLVED" kind="sourcePath" name=""/>
          </sourceEntries>
