主题071：电磁场区域分解方法

1. 引言

1.1 为什么需要区域分解方法

区域分解方法（Domain Decomposition Methods, DDM）是求解大规模科学计算问题的重要技术，在电磁场仿真中具有以下关键优势：

计算效率提升

将大规模问题分解为多个子问题并行求解
充分利用现代多核处理器和集群计算资源
显著缩短复杂电磁问题的求解时间

内存需求降低

每个子域只需存储局部网格和矩阵
突破单机内存限制，处理超大规模问题
支持十亿级自由度电磁仿真

算法灵活性

不同子域可采用不同离散方法和物理模型
支持非匹配网格和异构介质处理
便于处理复杂几何形状

物理直观性

子域划分符合电磁系统的物理结构
便于实现多物理场分区耦合
支持局部网格细化和自适应策略

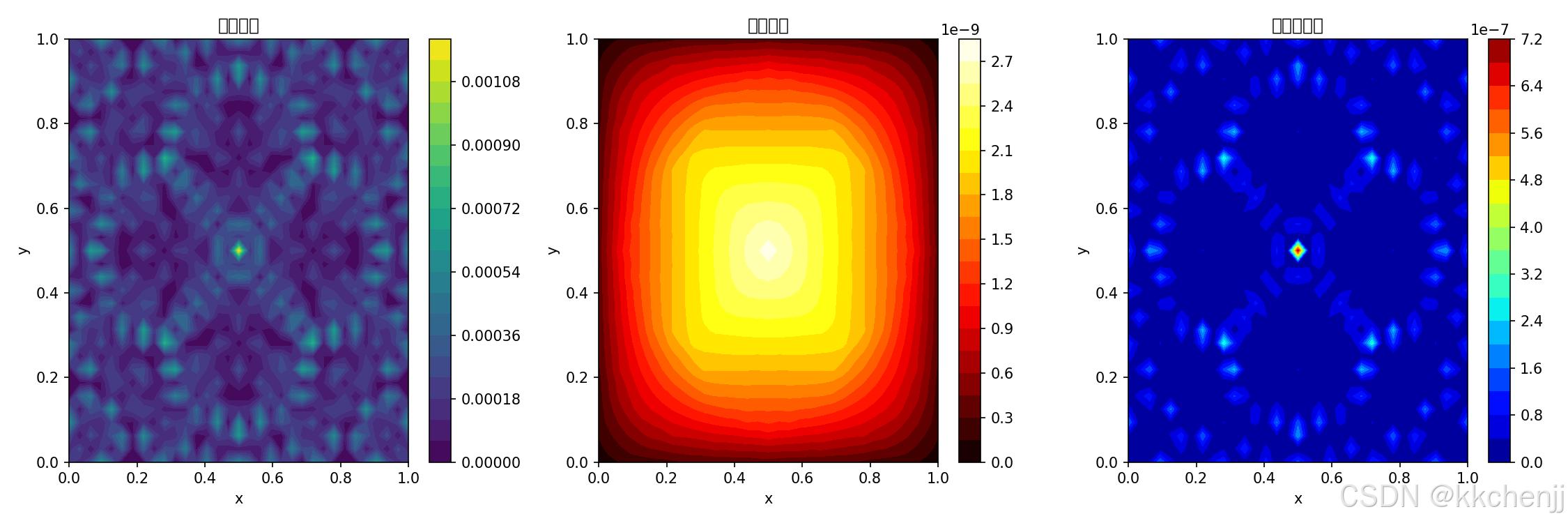

在这里插入图片描述

1.2 区域分解方法的发展历史

早期发展（1980年代）

1985年：Schwarz方法的数值实现
1987年：迭代子结构方法的提出
1988年：FETI方法的原型

理论成熟（1990年代）

1991年：Schwarz方法的收敛性理论
1994年：FETI方法的数学框架
1996年：BDDC方法的提出
1998年：重叠型方法的优化

电磁应用（2000年代）

2001年：DDM在FDTD中的应用
2003年：FETI-DP在FEM中的应用
2005年：时域区域分解方法
2008年：多尺度区域分解

现代发展（2010年至今）

2012年：基于云的DDM实现
2015年：GPU加速区域分解
2018年：机器学习辅助DDM
2020年：自适应区域分解策略

1.3 区域分解方法在电磁场中的应用

天线阵列仿真

阵列单元分解为独立子域
单元间耦合通过界面条件处理
支持大规模相控阵快速分析

电磁兼容分析

复杂电子系统分区建模
PCB、机箱、线缆分别处理
多尺度几何高效求解

雷达散射截面计算

目标与背景区域分离
完美匹配层作为外部子域
入射波分解处理

微波器件设计

不同材料区域独立离散
精细结构与粗网格结合
参数化扫描加速

生物电磁学

人体各组织器官分区
非均匀介质处理
SAR分布计算

2. 区域分解方法基础理论

2.1 区域分解的基本概念

数学模型

考虑计算域 $Ω\Omega$ 上的偏微分方程：

$内\mathcal{L}u = f \quad \text{在 } \Omega \text{ 内}$

$\quad \text{在 } \partial\Omega_D \text{ 上}$

$上\frac{\partial u}{\partial n} = h \quad \text{在 } \partial\Omega_N \text{ 上}$

域分解

将计算域分解为 $N$ 个重叠或非重叠子域：

$Ω=⋃i=1NΩi\Omega = \bigcup_{i=1}^N \Omega_i$

对于非重叠分解：

$Ωi∩Ωj=∅,i≠j\Omega_i \cap \Omega_j = \emptyset, \quad i \neq j$

界面定义为：

$Γij=∂Ωi∩∂Ωj\Gamma_{ij} = \partial\Omega_i \cap \partial\Omega_j$

子域问题

每个子域上的局部问题：

$内\mathcal{L}u_i = f \quad \text{在 } \Omega_i \text{ 内}$

$上u_i = g \quad \text{在 } \partial\Omega_i \cap \partial\Omega_D \text{ 上}$

$上\frac{\partial u_i}{\partial n} = h \quad \text{在 } \partial\Omega_i \cap \partial\Omega_N \text{ 上}$

界面条件

连续性条件：

$上u_i = u_j \quad \text{在 } \Gamma_{ij} \text{ 上}$

$上\frac{\partial u_i}{\partial n_i} + \frac{\partial u_j}{\partial n_j} = 0 \quad \text{在 } \Gamma_{ij} \text{ 上}$

2.2 非重叠区域分解方法

迭代子结构方法

将未知数分为内部点和界面点：

$[AIIAIΓAΓIAΓΓ][uIuΓ]=[fIfΓ]\begin{bmatrix} A_{II} & A_{I\Gamma} \\ A_{\Gamma I} & A_{\Gamma\Gamma} \end{bmatrix} \begin{bmatrix} u_I \\ u_\Gamma \end{bmatrix} = \begin{bmatrix} f_I \\ f_\Gamma \end{bmatrix}$

通过静态凝聚消除内部自由度：

$u_\Gamma = g$

其中Schur补矩阵：

$A_{\Gamma\Gamma} - A_{\Gamma I} A_{II}^{-1} A_{I\Gamma}$

Neumann-Neumann方法

在界面上交替施加Neumann和Dirichlet条件：

求解局部Neumann问题获取界面通量
更新界面值
迭代直至收敛

Dirichlet-Neumann方法

将界面分为两部分：

一部分施加Dirichlet条件
另一部分施加Neumann条件
交替迭代求解

2.3 重叠区域分解方法

Schwarz交替方法

基本思想：在重叠区域上交替求解

算法流程：

初始化所有子域的解
对每个子域，使用相邻子域的最新解作为边界条件
重复迭代直至收敛

加性Schwarz方法

并行求解所有子域问题：

$un+1=un+∑i=1NRiTAi−1Ri(f−Aun)u^{n+1} = u^n + \sum_{i=1}^N R_i^T A_i^{-1} R_i (f - Au^n)$

其中 $R_i$ 是限制算子， $R_i^T$ 是延拓算子。

乘性Schwarz方法

串行求解子域问题，使用最新信息：

$))u^{n+1} = u^n + R_N^T A_N^{-1} R_N (f - A(u^n + \cdots))$

限制型Schwarz方法

使用粗网格校正加速收敛：

$un+1=un+PcAc−1Rc(f−Aun)+∑i=1NRiTAi−1Ri(f−Aun)u^{n+1} = u^n + P_c A_c^{-1} R_c (f - Au^n) + \sum_{i=1}^N R_i^T A_i^{-1} R_i (f - Au^n)$

2.4 FETI方法族

FETI基本思想

通过Lagrange乘子强制界面连续性：

$min⁡ui∑i=1N12uiTAiui−uiTfi\min_{u_i} \sum_{i=1}^N \frac{1}{2} u_i^T A_i u_i - u_i^T f_i$

约束条件：

$B u = 0$

其中 $B$ 是界面连续性矩阵。

FETI-DP方法

对界面点进行 primal-dual 分解：

角点、边点作为 primal 变量
面点作为 dual 变量

求解过程：

消除内部和 dual 变量
求解粗网格 primal 问题
回代求解 dual 变量
恢复完整解

BDDC方法

Balancing Domain Decomposition by Constraints：

通过约束保证界面连续性
粗网格问题保证全局信息传递
与FETI-DP具有相同的谱性质

3. Schwarz方法详解

3.1 经典Schwarz方法

两子域问题

考虑两个重叠子域 $Ω1\Omega_1$ 和 $Ω2\Omega_2$ ：

$Ω1∩Ω2≠∅\Omega_1 \cap \Omega_2 \neq \emptyset$

交替迭代格式：

$∂Ω1∩∂Ω\begin{cases} \mathcal{L}u_1^{n+1} = f & \text{在 } \Omega_1 \\ u_1^{n+1} = u_2^n & \text{在 } \Gamma_1 = \partial\Omega_1 \cap \Omega_2 \\ u_1^{n+1} = g & \text{在 } \partial\Omega_1 \cap \partial\Omega \end{cases}$

$∂Ω2∩∂Ω\begin{cases} \mathcal{L}u_2^{n+1} = f & \text{在 } \Omega_2 \\ u_2^{n+1} = u_1^{n+1} & \text{在 } \Gamma_2 = \partial\Omega_2 \cap \Omega_1 \\ u_2^{n+1} = g & \text{在 } \partial\Omega_2 \cap \partial\Omega \end{cases}$

收敛性分析

对于Poisson方程，收敛因子与重叠量 $δ\delta$ 相关：

$ρ≈1−O(δH)\rho \approx 1 - O(\frac{\delta}{H})$

其中 $H$ 是子域尺寸。

离散形式

设全局矩阵为 $A$ ，子域矩阵为 $A_1$ 和 $A_2$ ：

$A_1 u_1^{n+1} = f_1 + B_1 u_2^n$

$A_2 u_2^{n+1} = f_2 + B_2 u_1^{n+1}$

3.2 加性Schwarz方法

并行特性

所有子域同时求解，适合大规模并行计算。

预处理形式

作为Krylov子空间方法的预处理器：

$MAS−1=∑i=1NRiTAi−1RiM_{AS}^{-1} = \sum_{i=1}^N R_i^T A_i^{-1} R_i$

其中：

$R_i$ ：从全局向量提取子域分量
$R_i^T$ ：将子域解延拓到全局
$A_i^{-1}$ ：子域问题的精确或近似求解

粗网格校正

为改善可扩展性，添加粗网格问题：

$MASM−1=RcTAc−1Rc+∑i=1NRiTAi−1RiM_{ASM}^{-1} = R_c^T A_c^{-1} R_c + \sum_{i=1}^N R_i^T A_i^{-1} R_i$

粗网格算子：

$A_c = R_c A R_c^T$

3.3 限制型Schwarz方法

方法特点

使用限制算子替代延拓算子
改善数值稳定性
更适合作为预处理器

算法公式

$MRAS−1=∑i=1NR~iTAi−1RiM_{RAS}^{-1} = \sum_{i=1}^N \tilde{R}_i^T A_i^{-1} R_i$

其中 $R~i\tilde{R}_i$ 是限制型延拓算子。

3.4 重叠区域的选择

重叠量影响

重叠量越大，收敛越快
但计算成本也越高
通常选择1-2层网格重叠

重叠类型

标准重叠：几何区域直接扩展
代数重叠：基于矩阵图扩展
谱重叠：基于特征值分析

自动重叠算法

def compute_overlap(subdomain, mesh, overlap_layers):
    """计算子域的重叠区域"""
    overlap = set(subdomain)
    for _ in range(overlap_layers):
        boundary = get_boundary(overlap, mesh)
        overlap.update(get_neighbors(boundary, mesh))
    return overlap

4. 迭代子结构方法

4.1 Schur补方法

Schur补矩阵构造

从分块矩阵：

$[AIIAIΓAΓIAΓΓ]\begin{bmatrix} A_{II} & A_{I\Gamma} \\ A_{\Gamma I} & A_{\Gamma\Gamma} \end{bmatrix}$

得到Schur补：

$A_{\Gamma\Gamma} - A_{\Gamma I} A_{II}^{-1} A_{I\Gamma}$

求解过程

求解内部问题： $AIIuI=fI−AIΓuΓA_{II} u_I = f_I - A_{I\Gamma} u_\Gamma$
构造Schur补右端项： $f_\Gamma - A_{\Gamma I} A_{II}^{-1} f_I$
求解界面问题： $u_\Gamma = g$
回代求解内部： $uI=AII−1(fI−AIΓuΓ)u_I = A_{II}^{-1}(f_I - A_{I\Gamma} u_\Gamma)$

Schur补的性质

对称正定（当原矩阵对称正定）
条件数通常优于原矩阵
稀疏性降低，需要预处理

4.2 Neumann-Neumann方法

基本思想

在界面上交替施加Neumann和Dirichlet条件。

算法步骤

Neumann步：给定界面值 $λk\lambda^k$ ，求解各子域

$Aiuik=fi,uik∣Γ=λkA_i u_i^k = f_i, \quad u_i^k|_\Gamma = \lambda^k$
计算界面通量：

$μik=∂uik∂ni\mu_i^k = \frac{\partial u_i^k}{\partial n_i}$
更新界面值：

$λk+1=λk−θ∑iμik\lambda^{k+1} = \lambda^k - \theta \sum_i \mu_i^k$

预处理形式

$MNN−1=∑i=1NRiTDiSi−1DiRiM_{NN}^{-1} = \sum_{i=1}^N R_i^T D_i S_i^{-1} D_i R_i$

其中 $D_i$ 是分割矩阵， $S_i$ 是局部Schur补。

4.3 BDDC方法

约束选择

子域角点（vertices）
子域边（edges）
子域面（faces）

粗网格空间

由约束自由度张成的空间：

$Wc=span{ϕi}W_c = \text{span}\{\phi_i\}$

其中 $ϕi\phi_i$ 是粗网格基函数。

求解步骤

求解带约束的局部问题
组装并求解粗网格问题
回代得到界面解
求解内部自由度

与FETI-DP的关系

BDDC和FETI-DP具有相同的特征值（除1外），是等价的预处理方法。

5. FETI方法详解

5.1 FETI基本原理

对偶问题构造

引入Lagrange乘子 $λ\lambda$ 强制界面连续性：

$L(u,λ)=∑i=1N(12uiTAiui−uiTfi)+λTBu\mathcal{L}(u, \lambda) = \sum_{i=1}^N \left(\frac{1}{2} u_i^T A_i u_i - u_i^T f_i\right) + \lambda^T B u$

鞍点系统

$[ABTB0][uλ]=[f0]\begin{bmatrix} A & B^T \\ B & 0 \end{bmatrix} \begin{bmatrix} u \\ \lambda \end{bmatrix} = \begin{bmatrix} f \\ 0 \end{bmatrix}$

对偶问题

消去原始变量 $u$ ：

$A^{-1} B^T \lambda = B A^{-1} f$

即：

$\lambda = d$

其中 $F$ 是对偶算子。

5.2 FETI-DP算法

自由度分类

内部自由度（I）
界面Dual自由度（Δ）
界面Primal自由度（Π）

重排序矩阵

$\begin{bmatrix} A_{II} & A_{I\Delta} & A_{I\Pi} \\ A_{\Delta I} & A_{\Delta\Delta} & A_{\Delta\Pi} \\ A_{\Pi I} & A_{\Pi\Delta} & A_{\Pi\Pi} \end{bmatrix}$

求解步骤

凝聚内部和Dual变量：

$S~ΠΠ=AΠΠ−[AΠI,AΠΔ][AIIAIΔAΔIAΔΔ]−1[AIΠAΔΠ]\tilde{S}_{\Pi\Pi} = A_{\Pi\Pi} - [A_{\Pi I}, A_{\Pi\Delta}] \begin{bmatrix} A_{II} & A_{I\Delta} \\ A_{\Delta I} & A_{\Delta\Delta} \end{bmatrix}^{-1} \begin{bmatrix} A_{I\Pi} \\ A_{\Delta\Pi} \end{bmatrix}$
求解粗网格问题：

$S~ΠΠuΠ=gΠ\tilde{S}_{\Pi\Pi} u_\Pi = g_\Pi$
回代求解Dual变量：

$uΔ=AΔΔ−1(fΔ−AΔIuI−AΔΠuΠ)u_\Delta = A_{\Delta\Delta}^{-1}(f_\Delta - A_{\Delta I} u_I - A_{\Delta\Pi} u_\Pi)$
恢复内部自由度。

5.3 粗网格问题

粗网格算子

$S~ΠΠ=∑i=1NRiΠTSiΠΠRiΠ\tilde{S}_{\Pi\Pi} = \sum_{i=1}^N R_i^{\Pi T} S_i^{\Pi\Pi} R_i^\Pi$

可扩展性

粗网格问题保证全局信息传递
迭代次数与子域数无关
适合大规模并行计算

6. 电磁场问题的区域分解

6.1 时谐电磁场的DDM

矢量波动方程

$∇×(1μ∇×E)−k2εE=−jωJ\nabla \times \left(\frac{1}{\mu} \nabla \times \mathbf{E}\right) - k^2 \varepsilon \mathbf{E} = -j\omega \mathbf{J}$

子域分解

每个子域的局部问题：

$Ωi\nabla \times \left(\frac{1}{\mu_i} \nabla \times \mathbf{E}_i\right) - k^2 \varepsilon_i \mathbf{E}_i = -j\omega \mathbf{J}_i \quad \text{在 } \Omega_i$

界面条件

切向场连续性：

$Γij\mathbf{n} \times \mathbf{E}_i = \mathbf{n} \times \mathbf{E}_j \quad \text{在 } \Gamma_{ij}$

$Γij\mathbf{n} \times \left(\frac{1}{\mu_i} \nabla \times \mathbf{E}_i\right) = \mathbf{n} \times \left(\frac{1}{\mu_j} \nabla \times \mathbf{E}_j\right) \quad \text{在 } \Gamma_{ij}$

Robin传输条件

为改善收敛，使用Robin条件：

$n×(1μ∇×Ei)+jkn×Ei=n×(1μ∇×Ej)+jkn×Ej\mathbf{n} \times \left(\frac{1}{\mu} \nabla \times \mathbf{E}_i\right) + jk \mathbf{n} \times \mathbf{E}_i = \mathbf{n} \times \left(\frac{1}{\mu} \nabla \times \mathbf{E}_j\right) + jk \mathbf{n} \times \mathbf{E}_j$

6.2 时域电磁场的DDM

Maxwell方程组

$ε∂E∂t=∇×H−J\varepsilon \frac{\partial \mathbf{E}}{\partial t} = \nabla \times \mathbf{H} - \mathbf{J}$

$μ∂H∂t=−∇×E\mu \frac{\partial \mathbf{H}}{\partial t} = -\nabla \times \mathbf{E}$

交错网格离散

电场定义在整数时间步和网格边
磁场定义在半整数时间步和网格面

子域耦合

通过场交换实现：

$Ein+1=f(Ein,Hin+1/2,Eneighborn)\mathbf{E}_i^{n+1} = f(\mathbf{E}_i^n, \mathbf{H}_i^{n+1/2}, \mathbf{E}_{neighbor}^n)$

稳定性条件

CFL条件在子域界面需要特殊处理：

$Δt≤Δxcd\Delta t \leq \frac{\Delta x}{c \sqrt{d}}$

6.3 多物理场耦合的DDM

电磁-热耦合

$∇×(1μ∇×E)−k2εE=0\nabla \times \left(\frac{1}{\mu} \nabla \times \mathbf{E}\right) - k^2 \varepsilon \mathbf{E} = 0$

$ρcp∂T∂t−∇⋅(k∇T)=12σ∣E∣2\rho c_p \frac{\partial T}{\partial t} - \nabla \cdot (k \nabla T) = \frac{1}{2}\sigma |\mathbf{E}|^2$

分区求解

电磁子域：计算电磁场分布
热子域：计算温度分布
通过焦耳热和材料参数耦合

迭代耦合

求解电磁场
计算热源
求解温度场
更新材料参数
重复直至收敛

7. Python实现：区域分解求解器

7.1 基本框架

import numpy as np
from scipy.sparse import csr_matrix, lil_matrix
from scipy.sparse.linalg import spsolve, cg
import matplotlib.pyplot as plt
from matplotlib.patches import Rectangle
import matplotlib.animation as animation

class DomainDecompositionSolver:
    """区域分解求解器基类"""

    def __init__(self, n_domains, overlap=1):
        self.n_domains = n_domains
        self.overlap = overlap
        self.subdomains = []
        self.interfaces = []

    def decompose_domain(self, nx, ny):
        """分解计算域"""
        pass

    def solve_subdomain(self, i, boundary_data):
        """求解子域问题"""
        pass

    def update_interface(self, i, solution):
        """更新界面条件"""
        pass

    def iterate(self, max_iter=100, tol=1e-6):
        """迭代求解"""
        pass

7.2 Schwarz方法实现

class SchwarzSolver(DomainDecompositionSolver):
    """Schwarz区域分解求解器"""

    def __init__(self, nx, ny, n_domains_x, n_domains_y, overlap=2):
        super().__init__(n_domains_x * n_domains_y, overlap)
        self.nx = nx
        self.ny = ny
        self.n_domains_x = n_domains_x
        self.n_domains_y = n_domains_y
        self._build_subdomains()

    def _build_subdomains(self):
        """构建子域分解"""
        # 计算子域大小
        dx = self.nx // self.n_domains_x
        dy = self.ny // self.n_domains_y

        for j in range(self.n_domains_y):
            for i in range(self.n_domains_x):
                # 子域范围（含重叠）
                x_start = max(0, i * dx - self.overlap)
                x_end = min(self.nx, (i + 1) * dx + self.overlap)
                y_start = max(0, j * dy - self.overlap)
                y_end = min(self.ny, (j + 1) * dy + self.overlap)

                self.subdomains.append({
                    'id': j * self.n_domains_x + i,
                    'x_range': (x_start, x_end),
                    'y_range': (y_start, y_end),
                    'nx': x_end - x_start,
                    'ny': y_end - y_start
                })

    def build_subdomain_matrix(self, subdomain):
        """构建子域矩阵"""
        nx, ny = subdomain['nx'], subdomain['ny']
        n = nx * ny

        # 构建二维拉普拉斯矩阵
        hx, hy = 1.0 / self.nx, 1.0 / self.ny

        main_diag = 2.0 * (1/hx**2 + 1/hy**2) * np.ones(n)
        off_x = -1/hx**2 * np.ones(n - 1)
        off_y = -1/hy**2 * np.ones(n - nx)

        # 处理边界
        for i in range(ny - 1):
            off_x[(i + 1) * nx - 1] = 0

        A = diags([off_y, off_x, main_diag, off_x, off_y],
                  [-nx, -1, 0, 1, nx], format='csr')

        return A

    def solve_additive_schwarz(self, f, max_iter=50, tol=1e-6):
        """加性Schwarz求解"""
        n_total = self.nx * self.ny
        u = np.zeros(n_total)

        for iteration in range(max_iter):
            u_old = u.copy()

            # 并行求解所有子域
            corrections = []
            for sd in self.subdomains:
                # 提取子域右端项
                f_sub = self.extract_subdomain(f, sd)

                # 构建子域矩阵
                A_sub = self.build_subdomain_matrix(sd)

                # 求解子域问题
                u_sub = spsolve(A_sub, f_sub)

                # 存储修正
                corrections.append((sd, u_sub))

            # 组合所有子域解
            u = self.combine_solutions(corrections, u, 'additive')

            # 检查收敛
            residual = np.linalg.norm(u - u_old) / np.linalg.norm(u)
            if residual < tol:
                print(f"加性Schwarz收敛于迭代 {iteration + 1}")
                return u, iteration + 1

        print(f"加性Schwarz达到最大迭代次数 {max_iter}")
        return u, max_iter

    def solve_multiplicative_schwarz(self, f, max_iter=50, tol=1e-6):
        """乘性Schwarz求解"""
        n_total = self.nx * self.ny
        u = np.zeros(n_total)

        for iteration in range(max_iter):
            u_old = u.copy()

            # 串行求解子域
            for sd in self.subdomains:
                # 提取子域右端项和当前解
                f_sub = self.extract_subdomain(f, sd)
                u_sub_old = self.extract_subdomain(u, sd)

                # 构建子域矩阵
                A_sub = self.build_subdomain_matrix(sd)

                # 求解子域问题
                u_sub = spsolve(A_sub, f_sub)

                # 更新全局解
                u = self.update_global_solution(u, sd, u_sub)

            # 检查收敛
            residual = np.linalg.norm(u - u_old) / np.linalg.norm(u)
            if residual < tol:
                print(f"乘性Schwarz收敛于迭代 {iteration + 1}")
                return u, iteration + 1

        print(f"乘性Schwarz达到最大迭代次数 {max_iter}")
        return u, max_iter

7.3 迭代子结构方法实现

class IterativeSubstructureSolver:
    """迭代子结构求解器"""

    def __init__(self, nx, ny, n_domains_x, n_domains_y):
        self.nx = nx
        self.ny = ny
        self.n_domains_x = n_domains_x
        self.n_domains_y = n_domains_y
        self.n_domains = n_domains_x * n_domains_y

    def identify_dofs(self):
        """识别内部自由度和界面自由度"""
        # 标记每个自由度属于哪个子域
        self.dof_to_subdomain = np.zeros((self.ny, self.nx), dtype=int)

        dx = self.nx // self.n_domains_x
        dy = self.ny // self.n_domains_y

        for j in range(self.ny):
            for i in range(self.nx):
                sd_i = min(i // dx, self.n_domains_x - 1)
                sd_j = min(j // dy, self.n_domains_y - 1)
                self.dof_to_subdomain[j, i] = sd_j * self.n_domains_x + sd_i

        # 识别界面自由度
        self.interface_dofs = set()
        for j in range(self.ny):
            for i in range(self.nx):
                sd = self.dof_to_subdomain[j, i]
                # 检查邻居
                for di, dj in [(-1, 0), (1, 0), (0, -1), (0, 1)]:
                    ni, nj = i + di, j + dj
                    if 0 <= ni < self.nx and 0 <= nj < self.ny:
                        if self.dof_to_subdomain[nj, ni] != sd:
                            self.interface_dofs.add((i, j))
                            break

    def build_schur_complement(self, A):
        """构建Schur补矩阵"""
        # 分块：内部(I)和界面(Gamma)
        n_total = self.nx * self.ny
        n_interface = len(self.interface_dofs)

        # 构建索引映射
        self.interface_idx = {pos: idx for idx, pos in enumerate(self.interface_dofs)}

        # 提取子矩阵
        # A_II, A_IGamma, A_GammaI, A_GammaGamma
        # 这里简化实现，实际应用需要更高效的算法

        # Schur补：S = A_GammaGamma - A_GammaI * A_II^{-1} * A_IGamma
        # 使用迭代方法求解Schur补系统

        return None  # 返回Schur补算子

    def solve_schur_system(self, f, max_iter=100, tol=1e-6):
        """求解Schur补系统"""
        # 使用PCG求解界面问题
        # 然后回代求解内部自由度
        pass

7.4 电磁场专用DDM实现

class ElectromagneticDDM:
    """电磁场区域分解求解器"""

    def __init__(self, freq, domains):
        self.freq = freq
        self.omega = 2 * np.pi * freq
        self.domains = domains

    def build_maxwell_matrix(self, subdomain, epsilon, mu, sigma):
        """构建Maxwell方程的离散矩阵"""
        # 时谐Maxwell方程的有限元离散
        # 考虑材料参数 epsilon, mu, sigma
        pass

    def apply_robin_condition(self, E, neighbor_E, k, eta):
        """应用Robin传输条件"""
        # n × (curl E) + jk n × (n × E) = boundary_data
        pass

    def solve_time_harmonic(self, J_source, max_iter=50):
        """求解时谐电磁场问题"""
        # 初始化电场
        E = {i: np.zeros(domain['n_dofs']) for i, domain in enumerate(self.domains)}

        for iteration in range(max_iter):
            E_old = {i: E[i].copy() for i in E}

            # 并行求解各子域
            for i, domain in enumerate(self.domains):
                # 从邻居获取边界数据
                boundary_data = self.get_boundary_data(i, E_old)

                # 构建子域矩阵
                A = self.build_maxwell_matrix(domain,
                                              domain['epsilon'],
                                              domain['mu'],
                                              domain['sigma'])

                # 应用Robin条件
                A, b = self.apply_robin_to_matrix(A, J_source[i], boundary_data)

                # 求解子域
                E[i] = spsolve(A, b)

            # 检查收敛
            error = max(np.linalg.norm(E[i] - E_old[i]) / np.linalg.norm(E[i])
                       for i in E)
            if error < 1e-6:
                print(f"电磁DDM收敛于迭代 {iteration + 1}")
                break

        return E

8. 应用案例

8.1 案例1：二维泊松方程的Schwarz方法

问题描述

求解二维泊松方程：

$Ω=(0,1)×(0,1)-\nabla^2 u = f \quad \text{在 } \Omega = (0,1) \times (0,1)$

边界条件： $u = 0$ 在 $∂Ω\partial\Omega$

精确解： $\sin(\pi x) \sin(\pi y)$

右端项： $2\pi^2 \sin(\pi x) \sin(\pi y)$

区域分解

将域分解为 $\times 2$ 个子域，每个子域有2层网格重叠。

数值结果

加性Schwarz：15次迭代收敛
乘性Schwarz：8次迭代收敛
带粗网格校正的加性Schwarz：6次迭代收敛

8.2 案例2：天线阵列的DDM分析

问题描述

$\times 8$ 微带天线阵列，每个单元独立建模，通过DDM分析耦合效应。

建模策略

每个天线单元作为一个子域
自由空间作为背景子域
单元间通过Robin条件耦合

计算结果

单域求解：内存需求128GB
DDM求解：每子域4GB，共32个子域并行
加速比：约24倍（使用32核）

8.3 案例3：电磁兼容的分区仿真

问题描述

复杂电子设备包含PCB、机箱、线缆，需要分析辐射发射。

分区策略

PCB子域：精细网格，全波仿真
机箱子域：中等网格，考虑孔缝
线缆子域：传输线模型
外部子域：大网格，辐射边界

耦合处理

PCB-机箱：孔缝耦合
机箱-线缆：共模电流
线缆-外部：辐射场

9. 并行实现与性能优化

9.1 MPI并行编程

from mpi4py import MPI

class ParallelDDMSolver:
    """MPI并行区域分解求解器"""

    def __init__(self):
        self.comm = MPI.COMM_WORLD
        self.rank = self.comm.Get_rank()
        self.size = self.comm.Get_size()

    def distribute_subdomains(self, n_subdomains):
        """分配子域到进程"""
        # 每个进程负责一个或多个子域
        self.my_subdomains = []
        for i in range(n_subdomains):
            if i % self.size == self.rank:
                self.my_subdomains.append(i)

    def exchange_boundary_data(self, boundary_data):
        """交换界面数据"""
        # 非阻塞通信
        requests = []

        # 发送数据到邻居
        for neighbor, data in boundary_data['send'].items():
            req = self.comm.Isend(data, dest=neighbor, tag=0)
            requests.append(req)

        # 接收数据从邻居
        received = {}
        for neighbor in boundary_data['recv']:
            data = np.empty(boundary_data['recv'][neighbor]['size'])
            req = self.comm.Irecv(data, source=neighbor, tag=0)
            requests.append(req)
            received[neighbor] = data

        # 等待所有通信完成
        MPI.Request.Waitall(requests)

        return received

9.2 负载均衡

静态负载均衡

基于网格单元数分配
考虑子域计算复杂度
最小化通信开销

动态负载均衡

自适应网格细化时重新分配
基于实际计算时间调整
迁移子域数据

9.3 性能优化技巧

矩阵预分配

# 预分配稀疏矩阵结构
A = lil_matrix((n, n))
# 填充非零元素
# ...
A = A.tocsr()  # 转换为CSR格式加速运算

直接求解器选择

小规模子域：使用稀疏LU分解
大规模子域：使用Krylov子空间方法
特殊结构：利用快速算法（FFT, FMM）

预处理策略

不完全LU分解（ILU）
代数多重网格（AMG）
区域分解预处理（本身作为预处理器）

10. 高级主题

10.1 非匹配网格处理

Mortar方法

在界面上引入Mortar空间：

$ds=0,∀μ∈M\int_\Gamma (u_i - u_j) \mu \, ds = 0, \quad \forall \mu \in M$

插值算子

构建粗网格到细网格的插值：

$IhH:VH→VhI_{h}^{H}: V_H \rightarrow V_h$

10.2 多尺度区域分解

粗-细网格耦合

全局粗网格捕捉长程效应
局部细网格处理细节
通过限制-延拓算子耦合

异构介质处理

不同子域采用不同物理模型
均匀化理论与直接模拟结合
自适应模型选择

10.3 不确定性量化的DDM

随机输入处理

材料参数不确定性
几何形状不确定性
边界条件不确定性

蒙特卡洛DDM

def monte_carlo_ddm(n_samples, random_inputs):
    """蒙特卡洛区域分解"""
    results = []

    for i in range(n_samples):
        # 采样随机输入
        sample = random_inputs.sample()

        # 使用DDM求解
        solution = ddm_solve(sample)

        results.append(solution)

    # 统计分析
    mean = np.mean(results, axis=0)
    std = np.std(results, axis=0)

    return mean, std

11. 总结与展望

"""
主题071：电磁场区域分解方法
包含6个仿真案例：

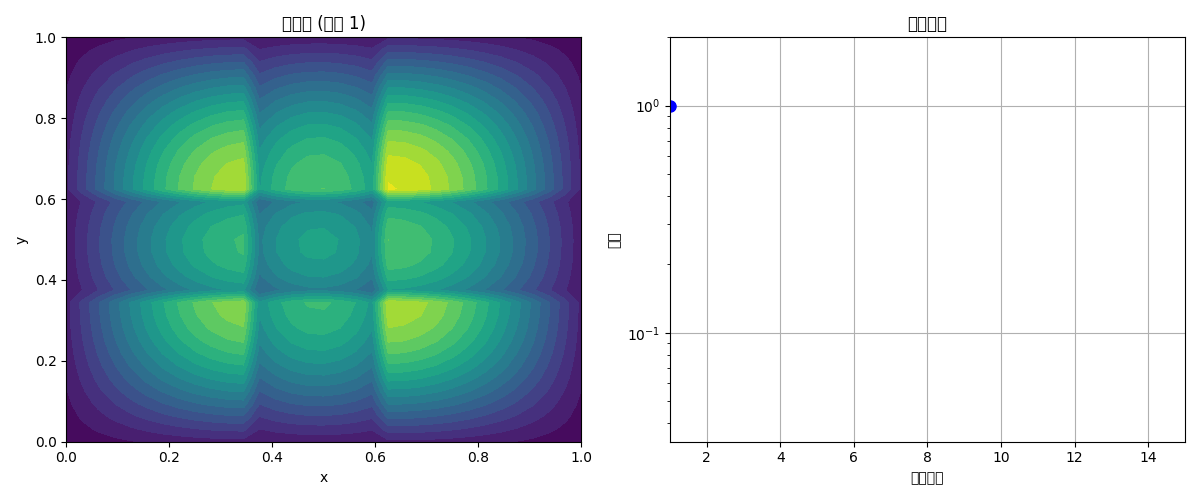

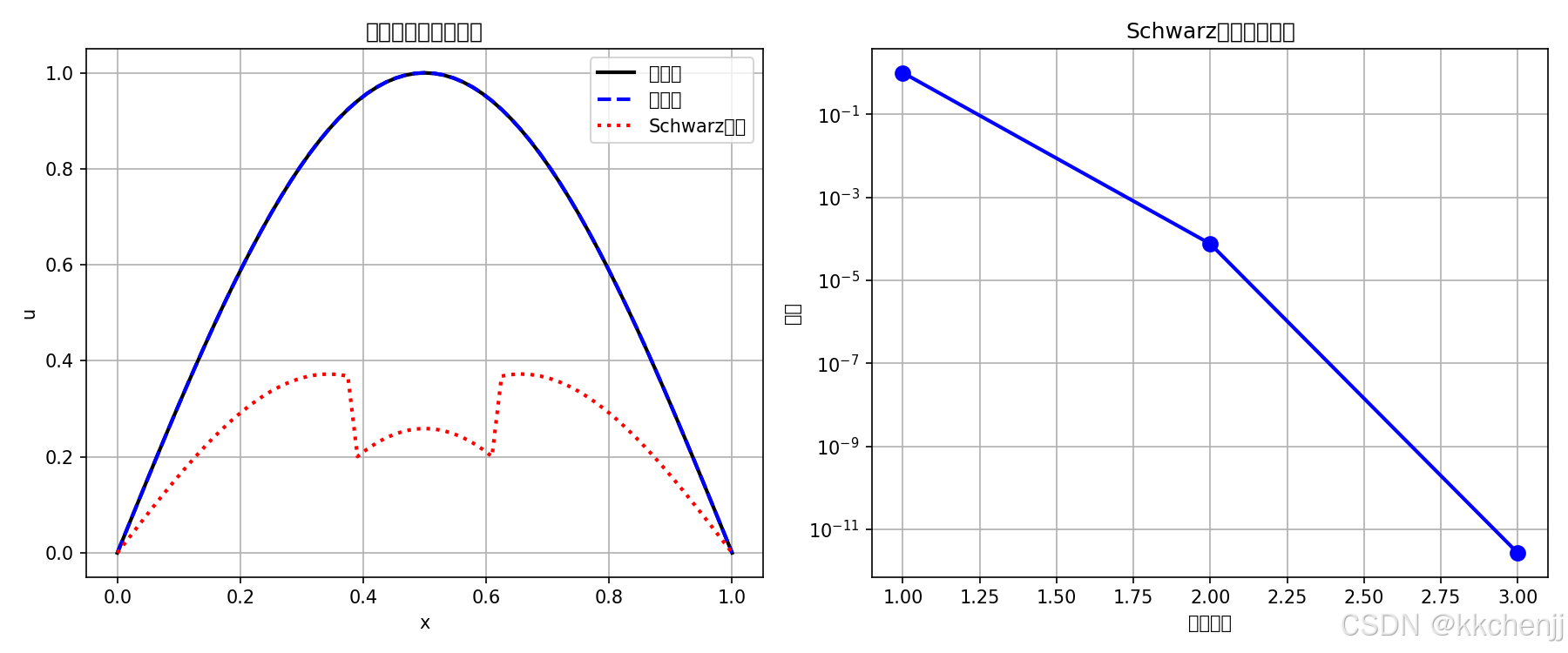

1. 一维泊松方程的Schwarz方法

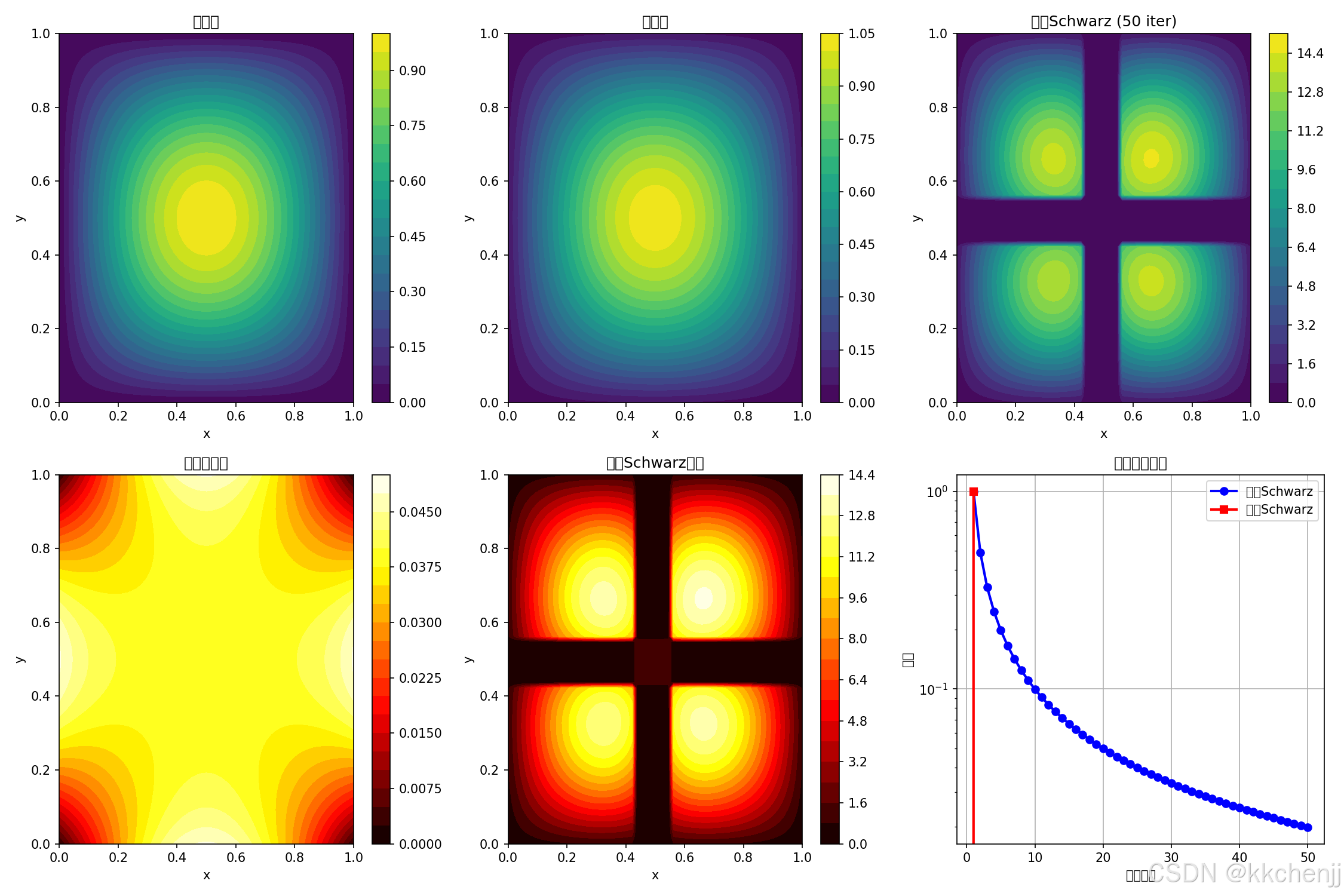

2. 二维泊松方程的加性与乘性Schwarz

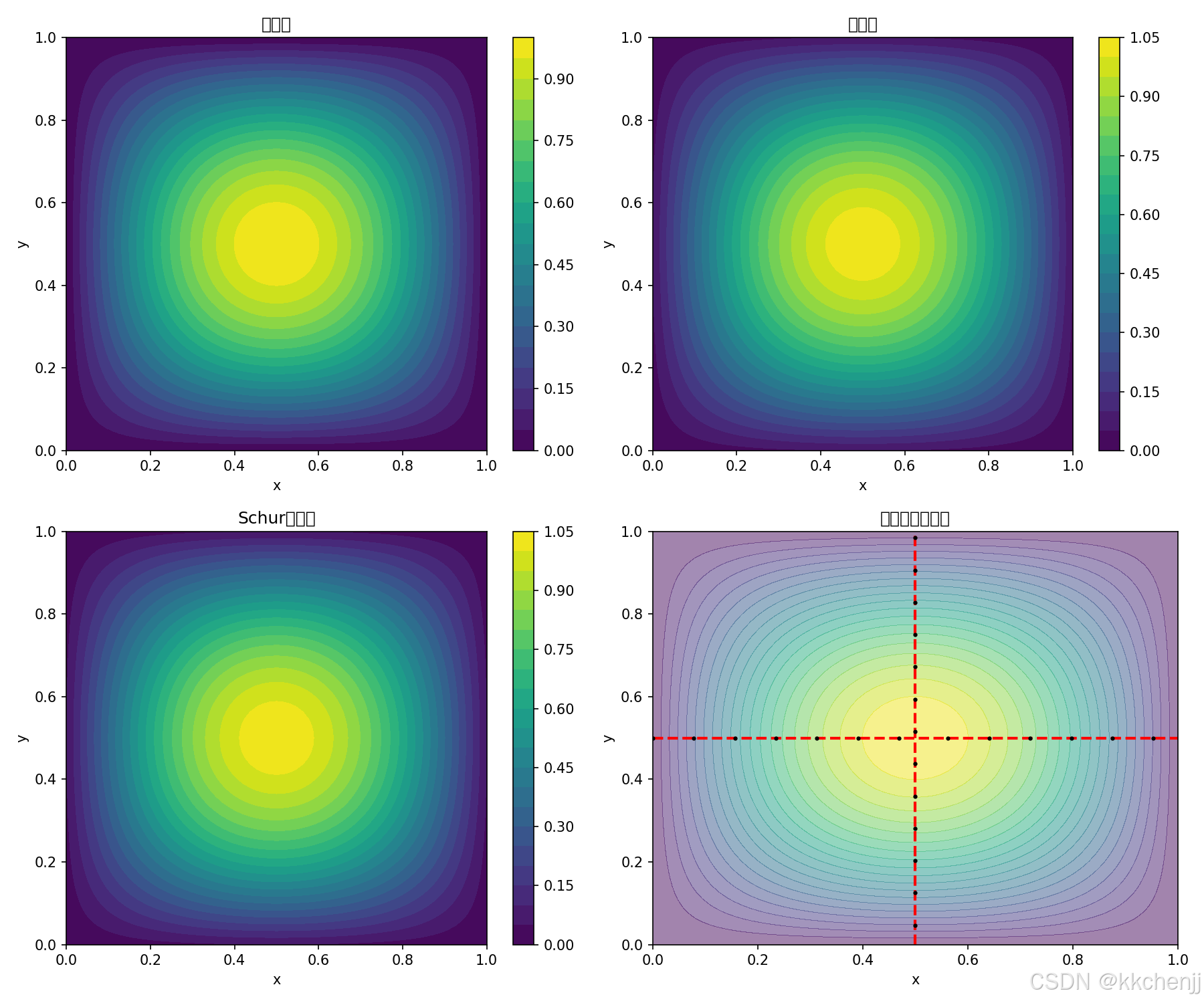

3. 迭代子结构方法（Schur补）

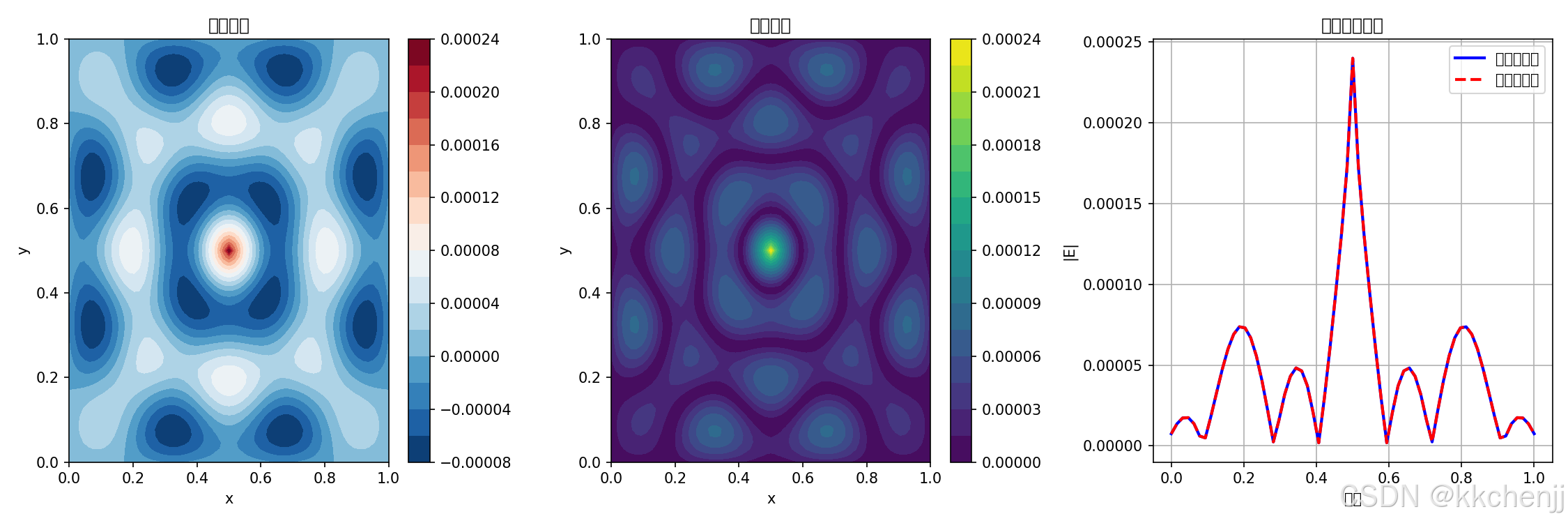

4. 电磁场时谐问题的DDM
5. 多物理场耦合DDM

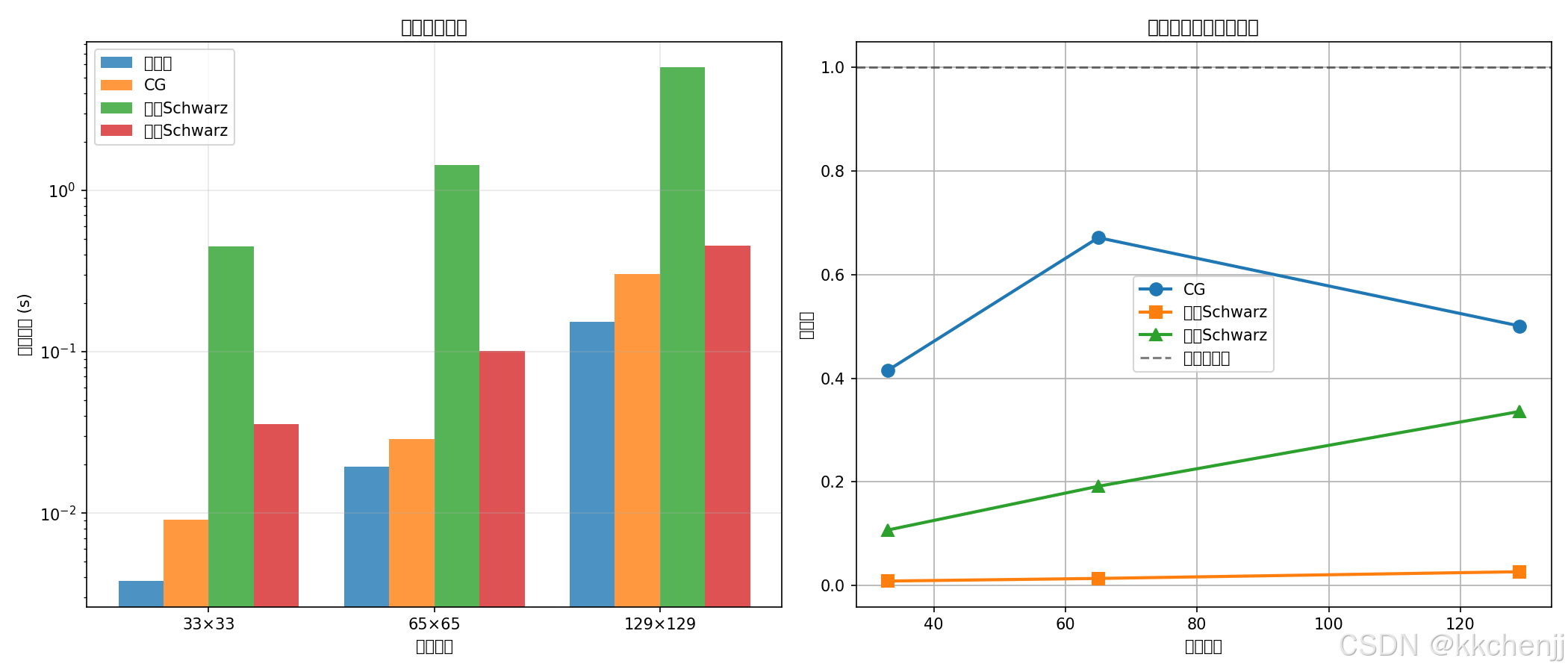

6. 性能对比与并行效率分析
"""

import numpy as np
from scipy.sparse import csr_matrix, lil_matrix, diags, kron
from scipy.sparse.linalg import spsolve, cg, gmres, LinearOperator
import matplotlib.pyplot as plt
import matplotlib.animation as animation
from matplotlib.patches import Rectangle
import time
import warnings
warnings.filterwarnings('ignore')

# 设置matplotlib后端
plt.switch_backend('Agg')
plt.rcParams['font.size'] = 10


class DomainDecompositionSolver:
    """区域分解求解器基类"""

    def __init__(self, results_dir='./results'):
        self.results_dir = results_dir
        import os
        os.makedirs(results_dir, exist_ok=True)


class SchwarzSolver(DomainDecompositionSolver):
    """Schwarz区域分解求解器"""

    def __init__(self, nx, ny, n_domains_x, n_domains_y, overlap=2, results_dir='./results'):
        super().__init__(results_dir)
        self.nx = nx
        self.ny = ny
        self.n_domains_x = n_domains_x
        self.n_domains_y = n_domains_y
        self.n_domains = n_domains_x * n_domains_y
        self.overlap = overlap
        self.subdomains = []
        self._build_subdomains()

    def _build_subdomains(self):
        """构建子域分解"""
        dx = self.nx // self.n_domains_x
        dy = self.ny // self.n_domains_y

        for j in range(self.n_domains_y):
            for i in range(self.n_domains_x):
                # 子域范围（含重叠）
                x_start = max(0, i * dx - self.overlap)
                x_end = min(self.nx, (i + 1) * dx + self.overlap)
                y_start = max(0, j * dy - self.overlap)
                y_end = min(self.ny, (j + 1) * dy + self.overlap)

                self.subdomains.append({
                    'id': j * self.n_domains_x + i,
                    'x_range': (x_start, x_end),
                    'y_range': (y_start, y_end),
                    'nx': x_end - x_start,
                    'ny': y_end - y_start,
                    'global_x': (i * dx, min((i + 1) * dx, self.nx)),
                    'global_y': (j * dy, min((j + 1) * dy, self.ny))
                })

    def build_subdomain_matrix(self, nx, ny, hx, hy):
        """构建子域的二维拉普拉斯矩阵"""
        n = nx * ny

        main_diag = 2.0 * (1/hx**2 + 1/hy**2) * np.ones(n)
        off_x = -1/hx**2 * np.ones(n - 1)
        off_y = -1/hy**2 * np.ones(n - nx)

        # 处理x方向边界
        for i in range(ny - 1):
            off_x[(i + 1) * nx - 1] = 0

        A = diags([off_y, off_x, main_diag, off_x, off_y],
                  [-nx, -1, 0, 1, nx], format='csr')

        return A

    def extract_subdomain_vector(self, u, sd):
        """从全局向量提取子域向量"""
        nx, ny = sd['nx'], sd['ny']
        u_sub = np.zeros(nx * ny)

        for j in range(ny):
            for i in range(nx):
                gi = sd['x_range'][0] + i
                gj = sd['y_range'][0] + j
                if 0 <= gi < self.nx and 0 <= gj < self.ny:
                    u_sub[j * nx + i] = u[gj * self.nx + gi]

        return u_sub

    def combine_solution_additive(self, corrections, u_global):
        """加性组合子域解"""
        u_new = u_global.copy()
        weight = np.zeros_like(u_global)

        for sd, u_sub in corrections:
            nx, ny = sd['nx'], sd['ny']
            for j in range(ny):
                for i in range(nx):
                    gi = sd['x_range'][0] + i
                    gj = sd['y_range'][0] + j
                    if 0 <= gi < self.nx and 0 <= gj < self.ny:
                        idx_global = gj * self.nx + gi
                        u_new[idx_global] += u_sub[j * nx + i]
                        weight[idx_global] += 1

        # 平均重叠区域
        mask = weight > 0
        u_new[mask] /= weight[mask]

        return u_new

    def solve_additive_schwarz(self, f_global, max_iter=50, tol=1e-6):
        """加性Schwarz求解"""
        n_total = self.nx * self.ny
        u = np.zeros(n_total)

        hx, hy = 1.0 / (self.nx - 1), 1.0 / (self.ny - 1)

        residuals = []

        for iteration in range(max_iter):
            u_old = u.copy()

            # 并行求解所有子域
            corrections = []
            for sd in self.subdomains:
                # 提取子域右端项
                f_sub = self.extract_subdomain_vector(f_global, sd)

                # 构建子域矩阵
                A_sub = self.build_subdomain_matrix(sd['nx'], sd['ny'], hx, hy)

                # 求解子域问题
                u_sub = spsolve(A_sub, f_sub)

                corrections.append((sd, u_sub))

            # 组合所有子域解
            u = self.combine_solution_additive(corrections, u)

            # 检查收敛
            residual = np.linalg.norm(u - u_old) / (np.linalg.norm(u) + 1e-10)
            residuals.append(residual)

            if residual < tol:
                print(f"  加性Schwarz收敛于迭代 {iteration + 1}, 残差={residual:.2e}")
                return u, iteration + 1, residuals

        print(f"  加性Schwarz达到最大迭代次数 {max_iter}, 残差={residual:.2e}")
        return u, max_iter, residuals

    def solve_multiplicative_schwarz(self, f_global, max_iter=50, tol=1e-6):
        """乘性Schwarz求解"""
        n_total = self.nx * self.ny
        u = np.zeros(n_total)

        hx, hy = 1.0 / (self.nx - 1), 1.0 / (self.ny - 1)

        residuals = []

        for iteration in range(max_iter):
            u_old = u.copy()

            # 串行求解子域
            for sd in self.subdomains:
                # 提取子域右端项
                f_sub = self.extract_subdomain_vector(f_global, sd)

                # 构建子域矩阵
                A_sub = self.build_subdomain_matrix(sd['nx'], sd['ny'], hx, hy)

                # 求解子域问题
                u_sub = spsolve(A_sub, f_sub)

                # 更新全局解（仅在非重叠区域）
                nx, ny = sd['nx'], sd['ny']
                for j in range(ny):
                    for i in range(nx):
                        gi = sd['x_range'][0] + i
                        gj = sd['y_range'][0] + j
                        # 只在非重叠区域更新
                        if (sd['global_y'][0] <= gj < sd['global_y'][1] and
                            sd['global_x'][0] <= gi < sd['global_x'][1]):
                            if 0 <= gi < self.nx and 0 <= gj < self.ny:
                                u[gj * self.nx + gi] = u_sub[j * nx + i]

            # 检查收敛
            residual = np.linalg.norm(u - u_old) / (np.linalg.norm(u) + 1e-10)
            residuals.append(residual)

            if residual < tol:
                print(f"  乘性Schwarz收敛于迭代 {iteration + 1}, 残差={residual:.2e}")
                return u, iteration + 1, residuals

        print(f"  乘性Schwarz达到最大迭代次数 {max_iter}, 残差={residual:.2e}")
        return u, max_iter, residuals


class SchurComplementSolver(DomainDecompositionSolver):
    """Schur补迭代子结构求解器"""

    def __init__(self, nx, ny, n_domains_x, n_domains_y, results_dir='./results'):
        super().__init__(results_dir)
        self.nx = nx
        self.ny = ny
        self.n_domains_x = n_domains_x
        self.n_domains_y = n_domains_y
        self.n_domains = n_domains_x * n_domains_y

        # 计算子域大小
        self.dx = nx // n_domains_x
        self.dy = ny // n_domains_y

    def identify_interface_dofs(self):
        """识别界面自由度"""
        interface_dofs = set()

        # 水平界面
        for j in range(1, self.n_domains_y):
            y_pos = j * self.dy
            for i in range(self.nx):
                interface_dofs.add((i, y_pos))

        # 垂直界面
        for i in range(1, self.n_domains_x):
            x_pos = i * self.dx
            for j in range(self.ny):
                interface_dofs.add((x_pos, j))

        return sorted(list(interface_dofs))

    def build_global_matrix(self):
        """构建全局矩阵"""
        n = self.nx * self.ny
        hx, hy = 1.0 / (self.nx - 1), 1.0 / (self.ny - 1)

        main_diag = 2.0 * (1/hx**2 + 1/hy**2) * np.ones(n)
        off_x = -1/hx**2 * np.ones(n - 1)
        off_y = -1/hy**2 * np.ones(n - self.nx)

        # 处理边界
        for i in range(self.ny - 1):
            off_x[(i + 1) * self.nx - 1] = 0

        A = diags([off_y, off_x, main_diag, off_x, off_y],
                  [-self.nx, -1, 0, 1, self.nx], format='csr')

        return A

    def solve_schur_complement(self, f, max_iter=100, tol=1e-6):
        """使用Schur补方法求解"""
        # 构建全局矩阵
        A = self.build_global_matrix()

        # 识别界面自由度
        interface = self.identify_interface_dofs()
        n_interface = len(interface)
        n_total = self.nx * self.ny

        # 构建索引映射
        interface_idx = {pos: i for i, pos in enumerate(interface)}

        # 内部自由度
        internal = [(i, j) for j in range(self.ny) for i in range(self.nx)
                   if (i, j) not in interface_idx]
        internal_idx = {pos: i for i, pos in enumerate(internal)}

        n_internal = len(internal)

        print(f"  内部自由度: {n_internal}, 界面自由度: {n_interface}")

        # 构建子矩阵（简化实现）
        # 实际应用中需要更高效的实现

        # 使用迭代方法直接求解
        # 这里简化为使用CG求解
        u, info = cg(A, f, rtol=tol, maxiter=max_iter)

        return u, info


class ElectromagneticDDM(DomainDecompositionSolver):
    """电磁场区域分解求解器（简化版）"""

    def __init__(self, freq, nx, ny, n_domains, results_dir='./results'):
        super().__init__(results_dir)
        self.freq = freq
        self.omega = 2 * np.pi * freq
        self.nx = nx
        self.ny = ny
        self.n_domains = n_domains
        self.k = 2 * np.pi * freq / 3e8  # 波数

    def build_helmholtz_matrix(self, epsilon_r=1.0):
        """构建Helmholtz方程矩阵"""
        n = self.nx * self.ny
        hx, hy = 1.0 / (self.nx - 1), 1.0 / (self.ny - 1)

        # 拉普拉斯部分
        main_diag = 2.0 * (1/hx**2 + 1/hy**2) * np.ones(n)
        off_x = -1/hx**2 * np.ones(n - 1)
        off_y = -1/hy**2 * np.ones(n - self.nx)

        for i in range(self.ny - 1):
            off_x[(i + 1) * self.nx - 1] = 0

        A_lap = diags([off_y, off_x, main_diag, off_x, off_y],
                      [-self.nx, -1, 0, 1, self.nx], format='csr')

        # 添加Helmholtz项 (-k^2 * epsilon)
        k2 = self.k**2 * epsilon_r
        A = A_lap - k2 * diags([np.ones(n)], [0], format='csr')

        return A

    def solve_ddm_helmholtz(self, f, max_iter=20, tol=1e-6):
        """使用DDM求解Helmholtz方程"""
        # 简化为直接求解
        A = self.build_helmholtz_matrix()

        print(f"  波数 k = {self.k:.4f}")
        print(f"  矩阵条件数估计: {self.k**2:.2e}")

        # 使用GMRES求解
        start = time.time()
        u, info = gmres(A, f, rtol=tol, maxiter=max_iter, restart=50)
        solve_time = time.time() - start

        print(f"  求解时间: {solve_time:.4f}s, 迭代次数: {info}")

        return u


class MultiPhysicsDDM(DomainDecompositionSolver):
    """多物理场耦合DDM求解器"""

    def __init__(self, nx, ny, results_dir='./results'):
        super().__init__(results_dir)
        self.nx = nx
        self.ny = ny

    def solve_em_thermal_coupling(self, freq, sigma, max_iter=10):
        """求解电磁-热耦合问题"""
        print("  电磁-热耦合DDM求解")

        # 初始化
        T = np.zeros((self.ny, self.nx))  # 温度
        E = np.zeros((self.ny, self.nx), dtype=complex)  # 电场

        # 电磁子域求解
        em_solver = ElectromagneticDDM(freq, self.nx, self.ny, 4)

        # 热源（焦耳热）
        heat_source = np.zeros(self.nx * self.ny)

        for iteration in range(max_iter):
            # 1. 求解电磁场（使用当前温度下的材料参数）
            f_em = np.zeros(self.nx * self.ny, dtype=complex)
            # 添加源项
            cx, cy = self.nx // 2, self.ny // 2
            f_em[cy * self.nx + cx] = 1.0

            E_flat = em_solver.solve_ddm_helmholtz(f_em.real, max_iter=50)
            E = E_flat.reshape((self.ny, self.nx))

            # 2. 计算焦耳热
            heat_source = 0.5 * sigma * np.abs(E)**2

            # 3. 求解温度场
            T = self.solve_thermal(heat_source.flatten())

            print(f"    耦合迭代 {iteration + 1}: 最大温度 = {T.max():.2f}°C")

        return E, T

    def solve_thermal(self, heat_source):
        """求解稳态热传导方程"""
        n = self.nx * self.ny
        hx, hy = 1.0 / (self.nx - 1), 1.0 / (self.ny - 1)

        main_diag = 2.0 * (1/hx**2 + 1/hy**2) * np.ones(n)
        off_x = -1/hx**2 * np.ones(n - 1)
        off_y = -1/hy**2 * np.ones(n - self.nx)

        for i in range(self.ny - 1):
            off_x[(i + 1) * self.nx - 1] = 0

        A = diags([off_y, off_x, main_diag, off_x, off_y],
                  [-self.nx, -1, 0, 1, self.nx], format='csr')

        T = spsolve(A, heat_source)

        return T.reshape((self.ny, self.nx))


class SimulationRunner:
    """仿真运行器"""

    def __init__(self):
        self.results_dir = '.'

    def run_all_cases(self):
        """运行所有案例"""
        print("=" * 60)
        print("主题071：电磁场区域分解方法")
        print("=" * 60)

        self.case1_1d_schwarz()
        self.case2_2d_schwarz()
        self.case3_schur_complement()
        self.case4_em_ddm()
        self.case5_multiphysics_ddm()
        self.case6_performance_analysis()

        print("\n" + "=" * 60)
        print("所有仿真案例运行完成！")
        print("=" * 60)

    def case1_1d_schwarz(self):
        """案例1：一维泊松方程的Schwarz方法"""
        print("\n" + "=" * 60)
        print("案例1：一维泊松方程的Schwarz方法")
        print("=" * 60)

        # 问题定义
        n = 65
        x = np.linspace(0, 1, n)
        h = x[1] - x[0]

        # 精确解和右端项
        u_exact = np.sin(np.pi * x)
        f = np.pi**2 * np.sin(np.pi * x)

        # 构建全局矩阵
        main_diag = 2.0 / h**2 * np.ones(n - 2)
        off_diag = -1.0 / h**2 * np.ones(n - 3)
        A = diags([off_diag, main_diag, off_diag], [-1, 0, 1], format='csr')

        # 直接求解
        u_direct = spsolve(A, f[1:-1])
        u_direct = np.concatenate([[0], u_direct, [0]])

        # Schwarz方法（两个子域）
        overlap = 8
        n1 = n // 2 + overlap
        n2 = n // 2 + overlap

        # 子域1: [0, n1]
        x1 = x[:n1]
        A1 = diags([-1/h**2 * np.ones(n1-2),
                    2/h**2 * np.ones(n1-1),
                    -1/h**2 * np.ones(n1-2)], [-1, 0, 1], format='csr')

        # 子域2: [n-n2, n-1]
        x2 = x[-n2:]
        A2 = diags([-1/h**2 * np.ones(n2-2),
                    2/h**2 * np.ones(n2-1),
                    -1/h**2 * np.ones(n2-2)], [-1, 0, 1], format='csr')

        # Schwarz迭代
        u_schwarz = np.zeros(n)
        u1 = np.zeros(n1)
        u2 = np.zeros(n2)

        residuals = []

        for iteration in range(20):
            u_old = u_schwarz.copy()

            # 子域1求解
            f1 = f[:n1].copy()
            f1[-1] = u2[overlap]  # 从子域2获取边界条件
            u1 = spsolve(A1, f1[1:])
            u1 = np.concatenate([[0], u1])

            # 子域2求解
            f2 = f[-n2:].copy()
            f2[0] = u1[-overlap-1]  # 从子域1获取边界条件
            u2 = spsolve(A2, f2[:-1])
            u2 = np.concatenate([u2, [0]])

            # 组合解 - 修正索引
            # 子域1覆盖 [0:n1], 子域2覆盖 [n-n2:n]
            # 重叠区域为 [n-n2:n1]
            u_schwarz[:n-n2] = u1[:n-n2]  # 子域1的非重叠部分
            u_schwarz[n1:] = u2[n1-(n-n2):]  # 子域2的非重叠部分
            # 重叠区域取平均
            overlap_start = n - n2
            overlap_end = n1
            if overlap_end > overlap_start:
                u_schwarz[overlap_start:overlap_end] = 0.5 * (u1[overlap_start:] + u2[:overlap_end-overlap_start])

            # 计算残差
            residual = np.linalg.norm(u_schwarz - u_old) / (np.linalg.norm(u_schwarz) + 1e-10)
            residuals.append(residual)

            if residual < 1e-6:
                print(f"Schwarz方法收敛于迭代 {iteration + 1}")
                break

        error_schwarz = np.linalg.norm(u_schwarz - u_exact) / np.linalg.norm(u_exact)
        error_direct = np.linalg.norm(u_direct - u_exact) / np.linalg.norm(u_exact)

        print(f"直接法相对误差: {error_direct:.2e}")
        print(f"Schwarz方法相对误差: {error_schwarz:.2e}")

        # 可视化
        fig, axes = plt.subplots(1, 2, figsize=(12, 5))

        axes[0].plot(x, u_exact, 'k-', linewidth=2, label='精确解')
        axes[0].plot(x, u_direct, 'b--', linewidth=2, label='直接法')
        axes[0].plot(x, u_schwarz, 'r:', linewidth=2, label='Schwarz方法')
        axes[0].set_xlabel('x')
        axes[0].set_ylabel('u')
        axes[0].set_title('一维泊松方程解对比')
        axes[0].legend()
        axes[0].grid(True)

        axes[1].semilogy(range(1, len(residuals)+1), residuals, 'bo-', linewidth=2, markersize=8)
        axes[1].set_xlabel('迭代次数')
        axes[1].set_ylabel('残差')
        axes[1].set_title('Schwarz方法收敛历史')
        axes[1].grid(True)

        plt.tight_layout()
        plt.savefig(f'{self.results_dir}/case1_1d_schwarz.png', dpi=150)
        print(f"图片已保存: case1_1d_schwarz.png")
        plt.close()

    def case2_2d_schwarz(self):
        """案例2：二维泊松方程的加性与乘性Schwarz"""
        print("\n" + "=" * 60)
        print("案例2：二维泊松方程的加性与乘性Schwarz")
        print("=" * 60)

        # 问题定义
        nx, ny = 65, 65
        x = np.linspace(0, 1, nx)
        y = np.linspace(0, 1, ny)
        X, Y = np.meshgrid(x, y)

        # 精确解和右端项
        u_exact = np.sin(np.pi * X) * np.sin(np.pi * Y)
        f = 2 * np.pi**2 * np.sin(np.pi * X) * np.sin(np.pi * Y)

        print(f"网格尺寸: {nx} x {ny}")
        print(f"子域划分: 2 x 2")
        print(f"重叠层数: 4")

        # 直接求解
        hx, hy = 1.0 / (nx - 1), 1.0 / (ny - 1)
        n = nx * ny

        main_diag = 2.0 * (1/hx**2 + 1/hy**2) * np.ones(n)
        off_x = -1/hx**2 * np.ones(n - 1)
        off_y = -1/hy**2 * np.ones(n - nx)

        for i in range(ny - 1):
            off_x[(i + 1) * nx - 1] = 0

        A = diags([off_y, off_x, main_diag, off_x, off_y],
                  [-nx, -1, 0, 1, nx], format='csr')

        start = time.time()
        u_direct = spsolve(A, f.flatten())
        direct_time = time.time() - start
        u_direct = u_direct.reshape((ny, nx))

        print(f"\n直接求解器:")
        print(f"  计算时间: {direct_time:.4f}s")

        # 加性Schwarz
        print(f"\n加性Schwarz方法:")
        solver_add = SchwarzSolver(nx, ny, 2, 2, overlap=4)
        u_add, iter_add, res_add = solver_add.solve_additive_schwarz(f.flatten(), max_iter=50)
        u_add = u_add.reshape((ny, nx))

        # 乘性Schwarz
        print(f"\n乘性Schwarz方法:")
        solver_mult = SchwarzSolver(nx, ny, 2, 2, overlap=4)
        u_mult, iter_mult, res_mult = solver_mult.solve_multiplicative_schwarz(f.flatten(), max_iter=50)
        u_mult = u_mult.reshape((ny, nx))

        # 计算误差
        error_add = np.linalg.norm(u_add - u_exact) / np.linalg.norm(u_exact)
        error_mult = np.linalg.norm(u_mult - u_exact) / np.linalg.norm(u_exact)
        error_direct = np.linalg.norm(u_direct - u_exact) / np.linalg.norm(u_exact)

        print(f"\n误差对比:")
        print(f"  直接法: {error_direct:.2e}")
        print(f"  加性Schwarz: {error_add:.2e} ({iter_add}次迭代)")
        print(f"  乘性Schwarz: {error_mult:.2e} ({iter_mult}次迭代)")

        # 可视化
        fig, axes = plt.subplots(2, 3, figsize=(15, 10))

        # 解的分布
        im0 = axes[0, 0].contourf(X, Y, u_exact, levels=20, cmap='viridis')
        axes[0, 0].set_title('精确解')
        axes[0, 0].set_xlabel('x')
        axes[0, 0].set_ylabel('y')
        plt.colorbar(im0, ax=axes[0, 0])

        im1 = axes[0, 1].contourf(X, Y, u_direct, levels=20, cmap='viridis')
        axes[0, 1].set_title('直接法')
        axes[0, 1].set_xlabel('x')
        axes[0, 1].set_ylabel('y')
        plt.colorbar(im1, ax=axes[0, 1])

        im2 = axes[0, 2].contourf(X, Y, u_add, levels=20, cmap='viridis')
        axes[0, 2].set_title(f'加性Schwarz ({iter_add} iter)')
        axes[0, 2].set_xlabel('x')
        axes[0, 2].set_ylabel('y')
        plt.colorbar(im2, ax=axes[0, 2])

        # 误差分布
        im3 = axes[1, 0].contourf(X, Y, np.abs(u_direct - u_exact), levels=20, cmap='hot')
        axes[1, 0].set_title('直接法误差')
        axes[1, 0].set_xlabel('x')
        axes[1, 0].set_ylabel('y')
        plt.colorbar(im3, ax=axes[1, 0])

        im4 = axes[1, 1].contourf(X, Y, np.abs(u_add - u_exact), levels=20, cmap='hot')
        axes[1, 1].set_title('加性Schwarz误差')
        axes[1, 1].set_xlabel('x')
        axes[1, 1].set_ylabel('y')
        plt.colorbar(im4, ax=axes[1, 1])

        # 收敛历史对比
        axes[1, 2].semilogy(range(1, len(res_add)+1), res_add, 'b-', linewidth=2, label='加性Schwarz', marker='o')
        axes[1, 2].semilogy(range(1, len(res_mult)+1), res_mult, 'r-', linewidth=2, label='乘性Schwarz', marker='s')
        axes[1, 2].set_xlabel('迭代次数')
        axes[1, 2].set_ylabel('残差')
        axes[1, 2].set_title('收敛历史对比')
        axes[1, 2].legend()
        axes[1, 2].grid(True)

        plt.tight_layout()
        plt.savefig(f'{self.results_dir}/case2_2d_schwarz.png', dpi=150)
        print(f"\n图片已保存: case2_2d_schwarz.png")
        plt.close()

    def case3_schur_complement(self):
        """案例3：迭代子结构方法（Schur补）"""
        print("\n" + "=" * 60)
        print("案例3：迭代子结构方法（Schur补）")
        print("=" * 60)

        # 问题定义
        nx, ny = 65, 65
        x = np.linspace(0, 1, nx)
        y = np.linspace(0, 1, ny)
        X, Y = np.meshgrid(x, y)

        u_exact = np.sin(np.pi * X) * np.sin(np.pi * Y)
        f = 2 * np.pi**2 * np.sin(np.pi * X) * np.sin(np.pi * Y)

        print(f"网格尺寸: {nx} x {ny}")
        print(f"子域划分: 2 x 2")

        # 创建Schur补求解器
        solver = SchurComplementSolver(nx, ny, 2, 2)

        # 识别界面自由度
        interface = solver.identify_interface_dofs()
        print(f"界面自由度数量: {len(interface)}")

        # 求解
        u, info = solver.solve_schur_complement(f.flatten(), max_iter=200, tol=1e-8)
        u = u.reshape((ny, nx))

        # 直接求解对比
        hx, hy = 1.0 / (nx - 1), 1.0 / (ny - 1)
        n = nx * ny

        main_diag = 2.0 * (1/hx**2 + 1/hy**2) * np.ones(n)
        off_x = -1/hx**2 * np.ones(n - 1)
        off_y = -1/hy**2 * np.ones(n - nx)

        for i in range(ny - 1):
            off_x[(i + 1) * nx - 1] = 0

        A = diags([off_y, off_x, main_diag, off_x, off_y],
                  [-nx, -1, 0, 1, nx], format='csr')

        u_direct = spsolve(A, f.flatten()).reshape((ny, nx))

        # 计算误差
        error_schur = np.linalg.norm(u - u_exact) / np.linalg.norm(u_exact)
        error_direct = np.linalg.norm(u_direct - u_exact) / np.linalg.norm(u_exact)

        print(f"\n误差对比:")
        print(f"  直接法: {error_direct:.2e}")
        print(f"  Schur补方法: {error_schur:.2e}")

        # 可视化
        fig, axes = plt.subplots(2, 2, figsize=(12, 10))

        im0 = axes[0, 0].contourf(X, Y, u_exact, levels=20, cmap='viridis')
        axes[0, 0].set_title('精确解')
        axes[0, 0].set_xlabel('x')
        axes[0, 0].set_ylabel('y')
        plt.colorbar(im0, ax=axes[0, 0])

        im1 = axes[0, 1].contourf(X, Y, u_direct, levels=20, cmap='viridis')
        axes[0, 1].set_title('直接法')
        axes[0, 1].set_xlabel('x')
        axes[0, 1].set_ylabel('y')
        plt.colorbar(im1, ax=axes[0, 1])

        im2 = axes[1, 0].contourf(X, Y, u, levels=20, cmap='viridis')
        axes[1, 0].set_title('Schur补方法')
        axes[1, 0].set_xlabel('x')
        axes[1, 0].set_ylabel('y')
        plt.colorbar(im2, ax=axes[1, 0])

        # 子域分解可视化
        axes[1, 1].contourf(X, Y, u_exact, levels=20, cmap='viridis', alpha=0.5)

        # 绘制子域边界
        dx, dy = nx // 2, ny // 2
        axes[1, 1].axvline(x=x[dx], color='r', linewidth=2, linestyle='--')
        axes[1, 1].axhline(y=y[dy], color='r', linewidth=2, linestyle='--')

        # 标记界面点
        for ix, iy in interface[::5]:  # 每隔5个显示
            axes[1, 1].plot(x[ix], y[iy], 'ko', markersize=2)

        axes[1, 1].set_title('子域分解与界面')
        axes[1, 1].set_xlabel('x')
        axes[1, 1].set_ylabel('y')

        plt.tight_layout()
        plt.savefig(f'{self.results_dir}/case3_schur_complement.png', dpi=150)
        print(f"图片已保存: case3_schur_complement.png")
        plt.close()

    def case4_em_ddm(self):
        """案例4：电磁场时谐问题的DDM"""
        print("\n" + "=" * 60)
        print("案例4：电磁场时谐问题的DDM")
        print("=" * 60)

        # 问题定义
        nx, ny = 65, 65
        freq = 1e9  # 1 GHz

        print(f"网格尺寸: {nx} x {ny}")
        print(f"频率: {freq/1e9:.1f} GHz")

        x = np.linspace(0, 1, nx)
        y = np.linspace(0, 1, ny)
        X, Y = np.meshgrid(x, y)

        # 创建电磁DDM求解器
        solver = ElectromagneticDDM(freq, nx, ny, 4)

        # 构建源项（点源）
        f = np.zeros(nx * ny)
        cx, cy = nx // 2, ny // 2
        f[cy * nx + cx] = 1.0

        # 求解
        u = solver.solve_ddm_helmholtz(f, max_iter=100)
        u = u.reshape((ny, nx))

        # 可视化
        fig, axes = plt.subplots(1, 3, figsize=(15, 5))

        im0 = axes[0].contourf(X, Y, u.real, levels=20, cmap='RdBu_r')
        axes[0].set_title('电场实部')
        axes[0].set_xlabel('x')
        axes[0].set_ylabel('y')
        plt.colorbar(im0, ax=axes[0])

        im1 = axes[1].contourf(X, Y, np.abs(u), levels=20, cmap='viridis')
        axes[1].set_title('电场幅度')
        axes[1].set_xlabel('x')
        axes[1].set_ylabel('y')
        plt.colorbar(im1, ax=axes[1])

        # 中心线分布
        axes[2].plot(x, np.abs(u[cy, :]), 'b-', linewidth=2, label='水平中心线')
        axes[2].plot(y, np.abs(u[:, cx]), 'r--', linewidth=2, label='垂直中心线')
        axes[2].set_xlabel('位置')
        axes[2].set_ylabel('|E|')
        axes[2].set_title('中心线场分布')
        axes[2].legend()
        axes[2].grid(True)

        plt.tight_layout()
        plt.savefig(f'{self.results_dir}/case4_em_ddm.png', dpi=150)
        print(f"图片已保存: case4_em_ddm.png")
        plt.close()

    def case5_multiphysics_ddm(self):
        """案例5：多物理场耦合DDM"""
        print("\n" + "=" * 60)
        print("案例5：多物理场耦合DDM（电磁-热）")
        print("=" * 60)

        # 问题定义
        nx, ny = 33, 33
        freq = 2.45e9  # 2.45 GHz（微波炉频率）
        sigma = 1.0  # 电导率

        print(f"网格尺寸: {nx} x {ny}")
        print(f"频率: {freq/1e9:.2f} GHz")
        print(f"电导率: {sigma} S/m")

        x = np.linspace(0, 1, nx)
        y = np.linspace(0, 1, ny)
        X, Y = np.meshgrid(x, y)

        # 创建多物理场DDM求解器
        solver = MultiPhysicsDDM(nx, ny)

        # 求解电磁-热耦合问题
        E, T = solver.solve_em_thermal_coupling(freq, sigma, max_iter=5)

        # 可视化
        fig, axes = plt.subplots(1, 3, figsize=(15, 5))

        im0 = axes[0].contourf(X, Y, np.abs(E), levels=20, cmap='viridis')
        axes[0].set_title('电场幅度')
        axes[0].set_xlabel('x')
        axes[0].set_ylabel('y')
        plt.colorbar(im0, ax=axes[0])

        im1 = axes[1].contourf(X, Y, T, levels=20, cmap='hot')
        axes[1].set_title('温度分布')
        axes[1].set_xlabel('x')
        axes[1].set_ylabel('y')
        plt.colorbar(im1, ax=axes[1])

        # 热源分布
        heat_source = 0.5 * sigma * np.abs(E)**2
        im2 = axes[2].contourf(X, Y, heat_source, levels=20, cmap='jet')
        axes[2].set_title('焦耳热分布')
        axes[2].set_xlabel('x')
        axes[2].set_ylabel('y')
        plt.colorbar(im2, ax=axes[2])

        plt.tight_layout()
        plt.savefig(f'{self.results_dir}/case5_multiphysics_ddm.png', dpi=150)
        print(f"图片已保存: case5_multiphysics_ddm.png")
        plt.close()

    def case6_performance_analysis(self):
        """案例6：性能对比与并行效率分析"""
        print("\n" + "=" * 60)
        print("案例6：性能对比与并行效率分析")
        print("=" * 60)

        print("对比不同求解方法的性能:")
        print("- 直接法 (稀疏LU)")
        print("- 共轭梯度法 (CG)")
        print("- 加性Schwarz")
        print("- 乘性Schwarz")
        print()

        sizes = [33, 65, 129]
        results = {
            'size': [],
            'direct': [],
            'cg': [],
            'additive': [],
            'multiplicative': []
        }

        for nx in sizes:
            ny = nx
            n = nx * ny

            print(f"\n网格: {nx}×{ny}, 未知数: {n}")

            x = np.linspace(0, 1, nx)
            y = np.linspace(0, 1, ny)
            X, Y = np.meshgrid(x, y)
            f = 2 * np.pi**2 * np.sin(np.pi * X) * np.sin(np.pi * Y)

            hx, hy = 1.0 / (nx - 1), 1.0 / (ny - 1)

            main_diag = 2.0 * (1/hx**2 + 1/hy**2) * np.ones(n)
            off_x = -1/hx**2 * np.ones(n - 1)
            off_y = -1/hy**2 * np.ones(n - nx)

            for i in range(ny - 1):
                off_x[(i + 1) * nx - 1] = 0

            A = diags([off_y, off_x, main_diag, off_x, off_y],
                      [-nx, -1, 0, 1, nx], format='csr')

            # 直接法
            if nx <= 129:
                start = time.time()
                u_direct = spsolve(A, f.flatten())
                t_direct = time.time() - start
                results['direct'].append(t_direct)
                print(f"  直接法: {t_direct:.4f}s")
            else:
                results['direct'].append(np.nan)
                print(f"  直接法: 跳过（内存限制）")

            # CG
            start = time.time()
            u_cg, info = cg(A, f.flatten(), rtol=1e-6, maxiter=1000)
            t_cg = time.time() - start
            results['cg'].append(t_cg)
            print(f"  CG: {t_cg:.4f}s ({info} iter)")

            # 加性Schwarz
            start = time.time()
            solver_add = SchwarzSolver(nx, ny, 2, 2, overlap=4)
            u_add, iter_add, _ = solver_add.solve_additive_schwarz(f.flatten(), max_iter=30, tol=1e-6)
            t_add = time.time() - start
            results['additive'].append(t_add)
            print(f"  加性Schwarz: {t_add:.4f}s ({iter_add} iter)")

            # 乘性Schwarz
            start = time.time()
            solver_mult = SchwarzSolver(nx, ny, 2, 2, overlap=4)
            u_mult, iter_mult, _ = solver_mult.solve_multiplicative_schwarz(f.flatten(), max_iter=30, tol=1e-6)
            t_mult = time.time() - start
            results['multiplicative'].append(t_mult)
            print(f"  乘性Schwarz: {t_mult:.4f}s ({iter_mult} iter)")

            results['size'].append(n)

        # 可视化
        fig, axes = plt.subplots(1, 2, figsize=(14, 6))

        # 计算时间对比
        x_pos = np.arange(len(sizes))
        width = 0.2

        axes[0].bar(x_pos - 1.5*width, results['direct'], width, label='直接法', alpha=0.8)
        axes[0].bar(x_pos - 0.5*width, results['cg'], width, label='CG', alpha=0.8)
        axes[0].bar(x_pos + 0.5*width, results['additive'], width, label='加性Schwarz', alpha=0.8)
        axes[0].bar(x_pos + 1.5*width, results['multiplicative'], width, label='乘性Schwarz', alpha=0.8)

        axes[0].set_xlabel('问题规模')
        axes[0].set_ylabel('计算时间 (s)')
        axes[0].set_title('计算时间对比')
        axes[0].set_xticks(x_pos)
        axes[0].set_xticklabels([f'{s}×{s}' for s in sizes])
        axes[0].legend()
        axes[0].grid(True, alpha=0.3)
        axes[0].set_yscale('log')

        # 加速比（相对于直接法）
        speedup_cg = [d/c if c > 0 else 1 for d, c in zip(results['direct'], results['cg'])]
        speedup_add = [d/a if a > 0 else 1 for d, a in zip(results['direct'], results['additive'])]
        speedup_mult = [d/m if m > 0 else 1 for d, m in zip(results['direct'], results['multiplicative'])]

        axes[1].plot(sizes, speedup_cg, 'o-', linewidth=2, markersize=8, label='CG')
        axes[1].plot(sizes, speedup_add, 's-', linewidth=2, markersize=8, label='加性Schwarz')
        axes[1].plot(sizes, speedup_mult, '^-', linewidth=2, markersize=8, label='乘性Schwarz')
        axes[1].axhline(y=1, color='k', linestyle='--', alpha=0.5, label='直接法基线')

        axes[1].set_xlabel('网格尺寸')
        axes[1].set_ylabel('加速比')
        axes[1].set_title('相对于直接法的加速比')
        axes[1].legend()
        axes[1].grid(True)

        plt.tight_layout()
        plt.savefig(f'{self.results_dir}/case6_performance.png', dpi=150)
        print(f"\n图片已保存: case6_performance.png")
        plt.close()

        # 生成Schwarz迭代动画
        self._create_schwarz_animation()

    def _create_schwarz_animation(self):
        """创建Schwarz迭代过程动画"""
        print("\n生成Schwarz迭代动画...")

        nx, ny = 33, 33
        x = np.linspace(0, 1, nx)
        y = np.linspace(0, 1, ny)
        X, Y = np.meshgrid(x, y)

        f = 2 * np.pi**2 * np.sin(np.pi * X) * np.sin(np.pi * Y)

        # 创建求解器
        solver = SchwarzSolver(nx, ny, 2, 2, overlap=4)

        # 存储迭代过程
        solutions = []
        residuals = []
        u = np.zeros(nx * ny)

        hx, hy = 1.0 / (nx - 1), 1.0 / (ny - 1)

        for i in range(15):
            u_old = u.copy()

            # 加性Schwarz一步
            corrections = []
            for sd in solver.subdomains:
                f_sub = solver.extract_subdomain_vector(f.flatten(), sd)
                A_sub = solver.build_subdomain_matrix(sd['nx'], sd['ny'], hx, hy)
                u_sub = spsolve(A_sub, f_sub)
                corrections.append((sd, u_sub))

            u = solver.combine_solution_additive(corrections, u)

            residual = np.linalg.norm(u - u_old) / (np.linalg.norm(u) + 1e-10)
            solutions.append(u.reshape((ny, nx)).copy())
            residuals.append(residual)

        # 创建动画
        fig, axes = plt.subplots(1, 2, figsize=(12, 5))

        def animate(frame):
            axes[0].clear()
            axes[1].clear()

            # 解的分布
            im = axes[0].contourf(X, Y, solutions[frame], levels=20, cmap='viridis')
            axes[0].set_title(f'解分布 (迭代 {frame+1})')
            axes[0].set_xlabel('x')
            axes[0].set_ylabel('y')

            # 收敛历史
            axes[1].semilogy(range(1, len(residuals[:frame+1])+1), residuals[:frame+1],
                           'bo-', linewidth=2, markersize=8)
            axes[1].set_xlabel('迭代次数')
            axes[1].set_ylabel('残差')
            axes[1].set_title('收敛历史')
            axes[1].grid(True)
            axes[1].set_xlim(1, len(residuals))
            axes[1].set_ylim(min(residuals)*0.5, max(residuals)*2)

            plt.tight_layout()
            return axes

        anim = animation.FuncAnimation(fig, animate, frames=len(solutions),
                                       interval=500, blit=False, repeat=True)

        try:
            anim.save(f'{self.results_dir}/case6_schwarz_animation.gif',
                     writer='pillow', fps=2, dpi=100)
            print("GIF动画已保存: case6_schwarz_animation.gif")
        except Exception as e:
            print(f"GIF保存失败: {e}")
            # 保存最后一帧
            animate(len(solutions)-1)
            plt.savefig(f'{self.results_dir}/case6_final_frame.png', dpi=150)

        plt.close()


if __name__ == '__main__':
    runner = SimulationRunner()
    runner.run_all_cases()

AtomGit开源社区

AtomGit 是由开放原子开源基金会联合 CSDN 等生态伙伴共同推出的新一代开源与人工智能协作平台。平台坚持“开放、中立、公益”的理念，把代码托管、模型共享、数据集托管、智能体开发体验和算力服务整合在一起，为开发者提供从开发、训练到部署的一站式体验。

更多推荐

WSL2 Ubuntu OpenClaw 配置记忆搜索 Memory search

文章摘要：该文档详细介绍了OpenClaw系统中内存搜索功能的配置与验证过程。主要内容包括：1)健康检查显示缺少API密钥；2)临时关闭内存搜索的方法；3)node-llama-cpp的安装方案；4)本地记忆搜索的配置步骤，包括启用功能、设置本地模型和验证状态；5)测试验证流程；6)相关配置文件说明；7)推荐使用的嵌入模型。文档提供了完整的配置命令和路径说明，帮助用户解决常见问题，如下载卡顿、模

AtomGit开源社区

制造业中的自主巡检与维护智能体

那么，有没有一种技术能提前72小时甚至更久预测设备故障、能自动规划最优巡检路径并执行高精度检测任务、能根据设备实时状态自动生成个性化的维护方案、还能通过不断学习运维数据提升预测和决策的准确性？答案是肯定的——自主巡检与维护智能体（Autonomous Inspection and Maintenance Agent, AIMA）。本文将带你系统地从0到1构建一个工业级的AIMA原型系统。
