最近在研究光子晶体相关课题时，接触到了在 Comsol 里关于连续域束缚态远场偏振计算这块超有趣的内容，今天就来和大家分享分享。

Comsol 光学仿真之光子晶体基础

光子晶体，简单说就是其介电常数呈周期性分布的人造结构，它能像半导体控制电子一样，控制光子的行为。在 Comsol 里搭建光子晶体模型，我们就可以深入探究它的各种光学特性。

连续域束缚态与能带、Q 值

连续域束缚态（BICs）是光子晶体中一种独特的光学现象，它处在辐射连续谱中却能保持局域化。这和能带、Q 值紧密相关。能带描述了光子在晶体中的能量分布，通过能带图，我们能直观看到光子态的分布情况。而 Q 值，表征了共振模式的品质因子，Q 值越高，意味着模式的损耗越低，能量局域性越好。

能带计算代码示例（Matlab）

% 定义晶格常数
a = 1e - 6;
% 波矢范围
k_x = linspace(-pi/a, pi/a, 100);
k_y = linspace(-pi/a, pi/a, 100);
[KX, KY] = meshgrid(k_x, k_y);

% 这里假设简单的光子晶体结构参数，实际需根据具体模型调整
epsilon_1 = 12;
epsilon_2 = 1;
r = 0.2 * a;

for i = 1:size(KX, 1)
    for j = 1:size(KY, 1)
        k = [KX(i, j), KY(i, j), 0];
        % 这里应插入计算色散关系的具体代码段，由于不同结构计算方式不同，此处省略
        % 假设已得到频率 omega
        omega(i, j) = calculate_omega(k, epsilon_1, epsilon_2, r);
    end
end

figure;
surf(KX, KY, omega);
xlabel('k_x (1/m)');
ylabel('k_y (1/m)');
zlabel('Frequency (Hz)');

在这段代码里，首先定义了晶格常数 a，然后构建了 k 空间的网格 KX 和 KY。接着设定了光子晶体两种介质的相对介电常数 epsilon1 和 epsilon2 以及一些结构参数 r。在双重循环里，对每个 k 点计算其对应的频率 omega，虽然这里计算色散关系的具体代码省略了，但思路是清晰的。最后通过 surf 函数绘制出能带图。

远场偏振仿真模型在 Comsol 中的搭建

在 Comsol 里，先创建一个光学模块。定义好材料属性，比如上述光子晶体的两种介质材料。设置周期性边界条件来模拟无限大的光子晶体结构。在研究远场偏振时，我们要在模型中加入远场监视器。

远场监视器设置

通过在模型树中右键点击“组件”，选择“远场计算”，就可以添加远场监视器。在这里，我们可以选择计算的方向、角度范围等参数。这一步非常关键，它决定了我们最终能获取到怎样的远场偏振信息。

Matlab 脚本助力后处理

计算完成后，我们可以把 Comsol 的数据导出到 Matlab 进行进一步处理。比如分析远场偏振特性。

处理远场偏振数据代码示例（Matlab）

% 假设从 Comsol 导出的数据文件名为 'far_field_data.txt'
data = load('far_field_data.txt');
theta = data(:, 1); % 角度数据
Ex = data(:, 2); % x 方向电场分量
Ey = data(:, 3); % y 方向电场分量

% 计算偏振椭圆参数
psi = 0.5 * atan2(2 * real(Ex.* conj(Ey)), abs(Ex)^2 - abs(Ey)^2);
chi = 0.5 * asin(2 * imag(Ex.* conj(Ey)) / (abs(Ex)^2 + abs(Ey)^2));

figure;
polarplot(theta, chi);
title('Polarization Ellipse Axial Ratio');

这段代码读取了从 Comsol 导出的远场数据文件，其中包含角度 theta，以及 x、y 方向的电场分量 Ex 和 Ey。通过这些数据计算出偏振椭圆的参数 psi（方位角）和 chi（椭圆率），最后用 polarplot 函数绘制出椭圆率随角度变化的极坐标图，帮助我们直观理解远场偏振特性。

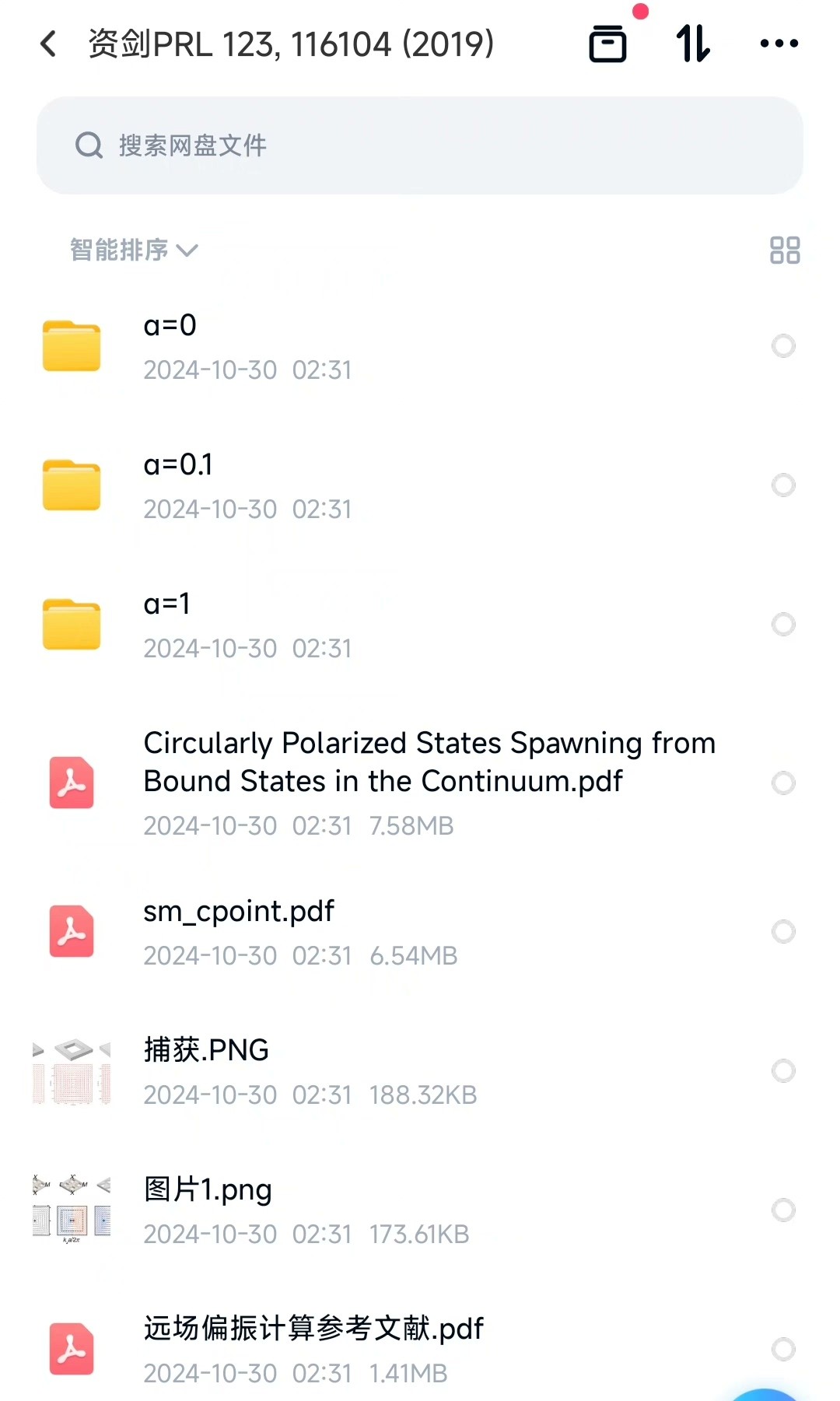

相关文献推荐

1. “Bound States in the Continuum in Photonic Crystals” - 这篇文献详细阐述了光子晶体中连续域束缚态的理论基础，对理解其物理机制非常有帮助。
2. “Optical Simulations in Comsol Multiphysics for Photonic Structures” - 专门针对在 Comsol 里进行光子结构光学仿真的内容，从基础到复杂模型都有涉及，对搭建和优化 Comsol 光子晶体模型很有指导意义。

希望通过以上内容，能让大家对 Comsol 中光子晶体连续域束缚态的远场偏振计算有更清晰的认识，一起在光学仿真的世界里探索更多有趣的现象吧！
