工业机器人仿真工作站全流程构建实战项目二基于RobotStudio的模拟焊接轨迹项目
目录
在工业4.0战略深入推进的背景下，工业机器人离线编程（Offline Programming, OLP）与仿真技术已成为智能制造领域的核心支撑技术之一，其能够有效解决传统在线示教模式下停机时间长、调试效率低、安全风险高、轨迹精度不足等行业痛点，在汽车制造、五金加工、工程机械等领域得到广泛应用。本项目以ABB RobotStudio仿真软件为核心平台，选用IRB 2600工业机器人作为执行主体，完整构建模拟焊接轨迹机器人仿真工作站，系统覆盖工作站布局规划、三维模型导入与装配、机器人控制系统搭建、工件坐标系标定、运动轨迹示教与优化、仿真运行与成果输出等全流程，是工业机器人离线编程与仿真技术的典型入门实训项目，同时可为相关领域的学术研究与工程实践提供可复现的实战案例。
项目核心目标围绕技术掌握、能力培养与工程应用三大维度展开，具体如下：
- 掌握RobotStudio仿真环境的操作规范，熟练运用软件功能完成工业机器人工作站的标准化布局，理解布局设计中机器人工作范围、设备间距、作业流程等核心考量因素，建立工作站布局的工程优化思维。
- 熟练完成机器人本体、工具、工作台、工件等各类三维模型的加载、装配与校准，掌握模型选型的基本原则，理解不同设备模型的参数匹配要求，确保模型装配的准确性与合理性。
- 深入理解工件坐标系的建立逻辑与数学原理，熟练掌握三点法创建工件坐标的操作流程，能够精准完成坐标标定，明确工件坐标系在轨迹示教与运动控制中的核心作用，为后续轨迹精度控制奠定基础。
- 熟练掌握MoveJ、MoveL等核心运动指令的工作原理、参数设置与应用场景，能够根据焊接工艺需求完成运动轨迹的示教、优化与仿真运行，确保轨迹运行的稳定性、准确性与连续性。
- 掌握仿真视频录制与独立EXE播放文件生成的操作方法，能够清晰、完整地呈现仿真过程，为实训汇报、技术交流与学术展示提供标准化成果。
- 建立工业机器人离线编程的工程思维与故障排查能力，能够识别仿真过程中常见的设备冲突、坐标偏差、轨迹异常等问题，并结合技术原理制定科学的解决方法，提升工程实践与问题解决能力。
本项目全程采用实操驱动与理论结合的模式，所有操作步骤均经过反复验证，具备良好的可复现性，适合机器人工程、自动化、机电一体化等相关专业的学生、行业入门工程师，以及从事工业机器人自动化研究的科研人员学习与参考，能够为其搭建从理论学习到工程实践的桥梁，助力其快速掌握工业机器人离线编程与仿真的核心技术。
本次项目严格按照预设的工程流程推进，遵循“布局规划—模型搭建—系统配置—坐标标定—轨迹设计—仿真调试—成果输出”的标准化路径，各阶段任务均按要求高质量完成，项目整体完成度达到100%，具体进展如下：
- 任务2-1 工业机器人工作站构建：完成空白工作站的创建，严格按照工业现场布局规范，导入IRB 2600工业机器人本体模型，完成MyTool工具的精准装配，合理规划工作台与工件模型的摆放位置，通过机器人工作区域检测功能，确保工作站布局符合机器人最佳工作范围，避免设备干涉与作业死角，为后续系统搭建与轨迹示教提供良好的基础条件。
- 任务2-2 工业机器人系统构建：基于已完成的工作站布局，采用“从布局创建系统”的方式，完成机器人控制系统的搭建，合理设置系统名称、保存路径与机械装置参数，严格遵循系统配置的标准化流程，完成控制器的启动与调试。经检测，控制器状态显示为绿色，系统通信正常、驱动无异常，各项参数符合IRB 2600机器人的运行要求，确保系统能够稳定支撑后续的轨迹示教与仿真运行。
- 任务2-3 工件坐标系构建：结合焊接轨迹的精度要求，采用三点法完成工件坐标wobj1的创建，严格遵循坐标标定的操作规范，精准捕捉工件的三个特征角点，确定坐标原点与X轴方向，经多次验证，坐标定位精准，误差控制在允许范围内，能够满足焊接轨迹示教的基准要求，为轨迹精度控制提供可靠保障。
- 任务2-4 运动轨迹创建：按照焊接工艺需求，完成空路径的建立与命名，合理设置运动指令参数，采用手动关节模式与线性模式相结合的方式，完成轨迹起点、工件四个角点、终点及撤离点的精准示教，通过右键路径“自动配置”功能完成关节轴的优化配置，经轨迹同步与仿真调试，机器人能够沿预设焊接轨迹连续稳定运行，无轨迹偏移、关节卡顿等异常现象，轨迹精度符合工业焊接的基本要求。
- 任务2-5 仿真运行与视频录制：完成仿真参数的优化设置，开启屏幕录像机功能，合理配置录制参数，确保仿真过程能够清晰呈现。通过仿真播放功能完成轨迹运行的全程录制，录制完成后进行视频保存与格式优化，并成功导出独立EXE播放文件，该文件可脱离RobotStudio软件独立播放，便于实训汇报与技术交流，完整呈现项目仿真成果。
本次项目全程采用纯软件仿真模式，无需依赖实体硬件设备，有效降低了实训成本与安全风险。所有功能模块均经过多次验证，轨迹运行无碰撞、无超程、无报警，各项性能指标均达到工业级离线编程仿真的基本标准，实现了“仿真驱动实践”的核心目标，为后续实体机器人的在线调试提供了可靠的技术支撑。
工业机器人仿真工作站的构建核心在于“精准性”与“规范性”，每个操作步骤都直接影响后续的系统稳定性与轨迹精度。本部分聚焦核心操作流程，精简冗余的配图描述，重点阐述操作规范、技术原理与关键要点，确保操作的可复现性与学术严谨性。

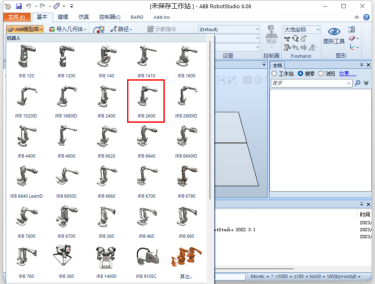

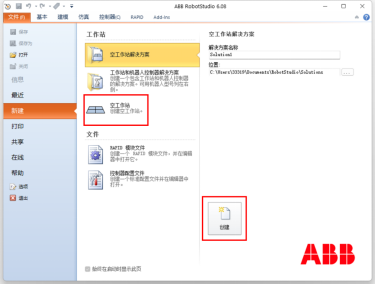

机器人模型的导入是工作站构建的基础，其型号选择与参数配置直接决定了工作站的作业能力与适配性。操作流程如下：首先，打开RobotStudio仿真软件，在“文件”选项卡中点击“创建—空工作站”，新建空白工程，建议将工程保存至纯英文路径，避免后续出现系统报错。其次，切换到“基本”选项卡，打开“ABB模型库”，根据焊接任务的负载需求，选择IRB 2600型号机器人，该型号机器人属于中小负载工业机器人，臂展适中、运动灵活，适用于中小型工件的焊接作业，能够满足本项目的仿真需求。最后，根据焊接工具的重量与尺寸，合理设置机器人的负载、臂展等参数，点击确定完成模型导入，导入后需检查机器人模型是否完整，无缺失、无变形，确保模型与实际机器人的参数一致。
核心技术要点：机器人型号的选择需与作业任务相匹配，IRB 2600机器人的额定负载与臂展参数需严格按照焊接工具与工件的尺寸进行调整，避免因负载过大导致机器人运动异常；工程保存路径必须为纯英文，禁止包含中文、空格或特殊字符，否则会导致后续系统创建失败；模型导入后需进行初步检查，确保模型装配无异常，为后续工具装配与系统搭建奠定基础。

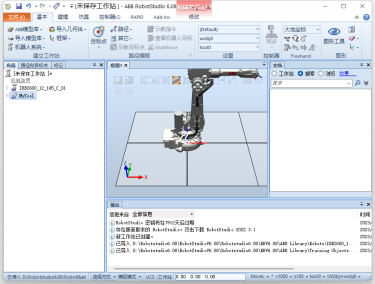

工具是机器人执行焊接作业的核心部件，其装配精度直接影响焊接轨迹的准确性，因此工具的加载与装配必须严格遵循标准化流程。操作流程如下：在“基本”选项卡中，点击“导入模型库”，在设备分类中选择myTool工具模型，该工具模型与IRB 2600机器人的法兰盘适配，能够满足模拟焊接的作业需求。随后，采用鼠标左键拖动myTool工具模型，将其精准移动至机器人法兰盘（IRB2600_12_165_C_01）位置，松开鼠标后，系统会弹出装配确认提示，点击“是”完成工具装配。若装配过程中出现偏差，可右键点击myTool工具，选择“拆除”后重新进行装配，确保工具装配的准确性。
核心技术要点：工具必须安装在机器人法兰坐标系的中心位置，这是保证工具TCP（工具中心点）定位精准的关键，若工具装配偏移，会导致后续轨迹示教出现偏差，影响焊接精度；工具装配完成后，需通过软件的“工具校准”功能，验证工具TCP的位置是否准确，若存在偏差，需及时调整，确保工具能够正常执行焊接作业；myTool工具模型需选用标准型号，避免因模型本身的尺寸偏差导致装配异常。

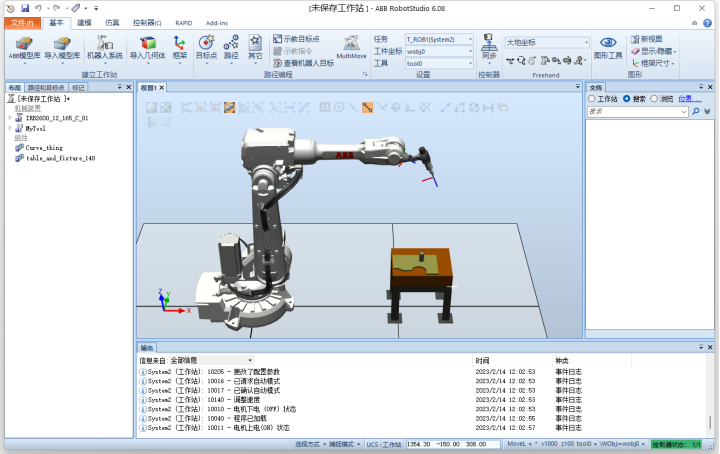

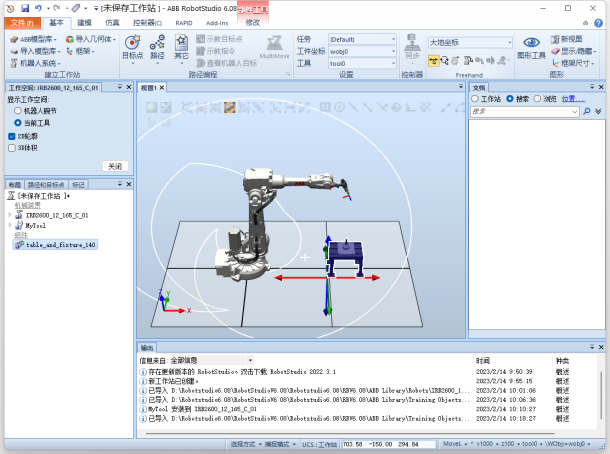

周边设备（工作台、工件）的摆放直接影响机器人的作业范围与轨迹合理性，布局优化的核心是确保工件处于机器人的最佳工作区间，同时避开奇异点区域，避免设备干涉。操作流程如下：首先，导入propeller table工作台模型，右键点击机器人本体，选择“显示机器人工作区域”，软件会显示机器人的可达范围（白色区域），以此为依据规划工作台的摆放位置。其次，使用Freehand工具栏的“移动”功能，将工作台精准放置在机器人的最佳工作区间，确保工作台的高度与位置符合焊接作业需求，便于机器人完成轨迹示教。最后，导入Curve Thing工件模型，采用“两点放置”功能，配合捕捉末端工具，将工件精准定位到工作台表面，确保工件的位置稳定，无偏移，同时检查工件是否处于机器人的可达范围，避开奇异点区域，避免后续轨迹示教出现超程或姿态异常。
核心技术要点：工作台与工件的摆放必须以机器人的工作区域为依据，确保工件处于机器人的可达范围内，同时预留足够的操作空间，避免与机器人本体或工具发生干涉；奇异点是机器人运动过程中的特殊位置，在此位置机器人的关节运动可能出现卡顿、超程等异常，因此工件摆放需避开奇异点区域；工件的定位精度直接影响轨迹示教的准确性，需采用“两点放置”与捕捉功能相结合的方式，确保工件定位精准，与工作台表面贴合紧密。
机器人控制系统是机器人运动控制的核心，系统的搭建质量直接决定了后续轨迹运行的稳定性与可靠性，因此系统构建必须严格遵循标准化流程，确保各项参数配置合理。操作流程如下：在“基本”选项卡中，点击“机器人系统—从布局”，启动系统创建向导，根据提示设置系统名称与保存路径，保存路径需与工程路径一致，且为纯英文。随后，依次完成机械装置配置、控制器参数设置、驱动模块激活等步骤，在配置过程中，需确保机械装置与机器人模型的参数一致，驱动模块的设置符合IRB 2600机器人的运行要求。系统创建完成后，检查右下角的控制器状态，若显示为绿色，说明系统正常启动，通信与驱动无异常；若显示为红色或黄色，需排查模型冲突、路径错误等问题，重新进行系统创建。
核心技术要点：系统创建的核心是“参数匹配”，机械装置的参数需与机器人模型、工具模型的参数一致，否则会导致机器人运动异常；控制器状态是系统正常运行的重要标志，绿色表示正常，红色表示系统故障，黄色表示警告，需根据状态提示及时排查问题；系统创建失败的常见原因包括工程路径含中文、模型重复加载、参数配置错误等，需针对性地进行解决，确保系统能够稳定运行。

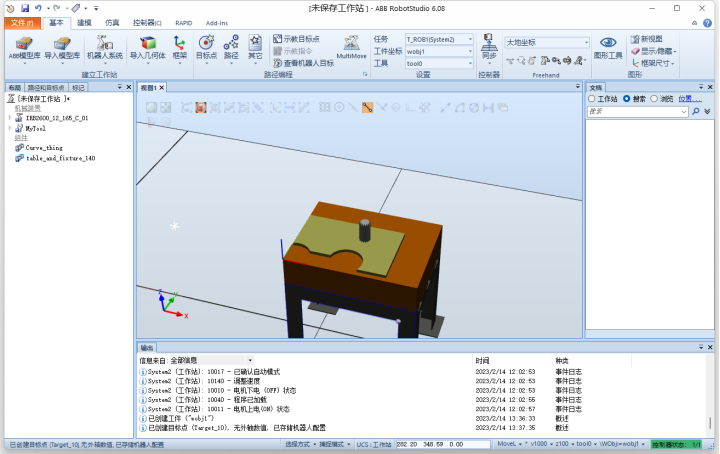

工件坐标系是机器人定位工件、执行轨迹示教的基准，其标定精度直接影响焊接轨迹的准确性，三点法是工业机器人中最常用的工件坐标系创建方法，操作简单、精度较高，适用于本项目的仿真需求。操作流程如下：在“基本”选项卡中，点击“其它—创建工件坐标”，将工件坐标命名为wobj1，便于后续轨迹示教时调用。随后，选择“三点法”创建坐标，依次捕捉工件的三个特征角点：第一个点作为坐标原点，第二个点确定X轴方向，第三个点确定XY平面，捕捉过程中需开启“捕捉末端”功能，确保点选位置为工件的实际角点，无偏差。捕捉完成后，点击“Accept”确认，系统自动生成工件坐标系wobj1，创建完成后，需通过移动机器人工具，验证坐标的准确性，确保工具TCP能够精准定位到工件的各个特征点。
核心技术要点：三点法创建工件坐标系的关键是“特征点的精准捕捉”，三个角点必须是工件的实际特征点，且分布合理，否则会导致坐标偏差，影响轨迹精度；“捕捉末端”功能必须开启，避免因点选位置偏差导致坐标标定错误；坐标创建完成后，需进行验证，若存在偏差，需重新捕捉特征点，确保工件坐标系与工件贴合紧密，为后续轨迹示教提供可靠的基准。
运动轨迹创建是本项目的核心环节，其核心是根据焊接工艺需求，合理设置运动指令，完成轨迹示教与优化，确保轨迹运行的稳定性与准确性。操作流程如下：首先，在“基本”选项卡中，点击“路径—空路径”，将路径命名为Path_10，便于后续管理与调用。其次，设置运动指令，焊接轨迹的空行程（接近工件、撤离工件）采用MoveJ关节运动指令，指令格式为MoveJ * v150 fine MyTool\Wobj:=wobj1，工作行程（焊接轨迹）采用MoveL线性运动指令，确保轨迹平直，满足焊接精度要求。随后，切换到手动关节模式，移动机器人工具至焊接起点，点击“示教指令”记录点位；再切换到线性模式，依次示教工件的四个角点，最后回到起点，添加撤离点，确保轨迹形成闭环，满足焊接工艺需求。示教完成后，右键点击路径，选择“自动配置”关节轴，系统会自动优化关节运动参数，避免关节卡顿与超程；随后将路径同步到RAPID程序，设置仿真进入点为Path_10，点击播放按钮，进行轨迹仿真调试，观察机器人运动状态，若出现轨迹偏移、碰撞等异常，及时调整示教点位与运动参数，直至轨迹运行稳定、精准。
核心技术要点：运动指令的选择需遵循“空行程求快、工作行程求准”的原则，MoveJ关节运动指令速度快、路径最优，适用于接近工件、撤离工件等空行程；MoveL线性运动指令路径平直、精度高，适用于焊接等工作行程，是保证焊接轨迹精度的关键；示教点位的精准性直接影响轨迹质量，需反复调整点位位置，确保轨迹与工件边缘贴合紧密；仿真调试是轨迹优化的重要环节，需重点观察机器人的运动姿态、轨迹精度与设备干涉情况，及时排查异常问题，确保轨迹运行稳定。

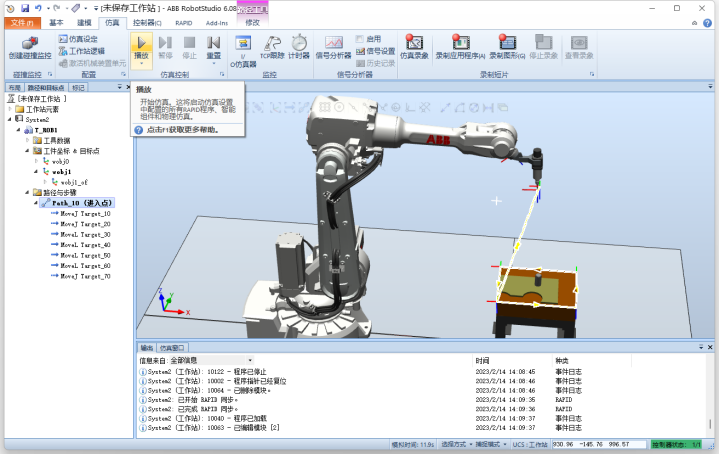

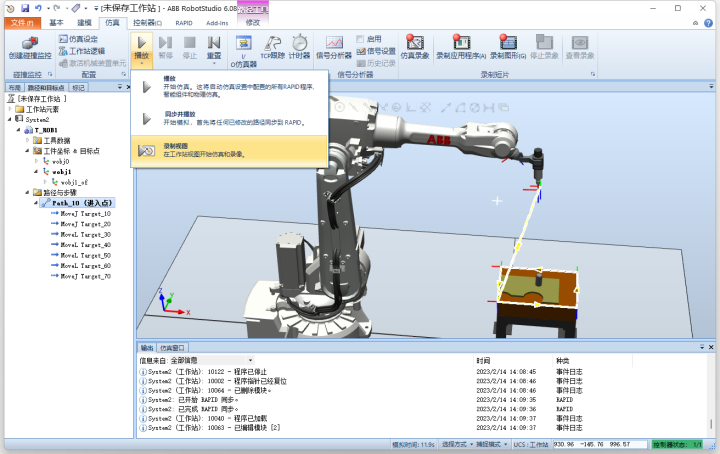

仿真运行与成果输出是项目完成的重要标志，其核心是完整呈现仿真过程，为实训汇报与技术交流提供标准化成果。操作流程如下：首先，点击“文件—选项—屏幕录像机”，设置录制参数，包括录制分辨率、帧率、保存路径等，保存路径需为纯英文，确保录制文件能够正常保存。其次，切换到仿真界面，点击“仿真—仿真录像—播放”，启动屏幕录制，同时点击仿真播放按钮，开始轨迹仿真，录制过程中需固定视角，确保焊接轨迹清晰可见，避免视角晃动影响录制效果。录制完成后，停止录像，将视频保存为标准格式，随后导出独立EXE播放文件，该文件可脱离RobotStudio软件独立播放，便于后续的展示与交流。
核心技术要点：录制参数的设置需合理，分辨率与帧率需兼顾录制效果与文件大小，确保视频清晰且易于保存；录制过程中需固定视角，聚焦焊接轨迹与机器人运动状态，避免无关区域进入画面；EXE文件的导出需确保格式正确，能够独立播放，若导出失败，需检查保存路径与录制参数，重新进行导出。
RAPID语言是ABB工业机器人的专用编程语言，其核心功能是实现机器人的运动控制、逻辑控制与工艺控制，是工业机器人离线编程与仿真的核心工具。本项目基于RAPID语言实现焊接轨迹的运动控制，重点围绕关节运动指令、线性运动指令与坐标系绑定指令展开，结合项目实际需求，对核心指令进行详细解析，明确指令原理、参数含义与应用场景，确保代码的规范性与可复用性，体现学术研究的严谨性。
|
Plain Text |
MoveJ指令是RAPID语言中最常用的关节运动指令，其核心功能是控制机器人以关节插补的方式运动到目标点位，运动路径为机器人关节的最优路径，无需严格遵循直线轨迹，具有运动速度快、效率高的特点，适用于机器人的空行程运动，如接近工件、撤离工件等非工作轨迹。
参数详细说明：
- *：目标点位置占位符，实际使用时由轨迹示教自动生成，代表机器人工具TCP需要到达的目标位置，其坐标值与工件坐标系wobj1相关联，确保定位精准。
- v150：机器人运动速度参数，单位为mm/s，此处设置为150mm/s，可根据实际需求调整，空行程运动可适当提高速度，提升作业效率。
- fine：机器人到位精度参数，表示机器人工具TCP需精确到达目标点位，无转弯半径，确保定位精度，适用于起点、终点等需要精准定位的点位。
- MyTool：工具坐标系参数，指定机器人执行运动时所使用的工具坐标系，确保工具TCP的位置计算准确，与实际工具装配状态一致。
- Wobj:=wobj1：工件坐标系参数，指定机器人运动时的参考坐标系，即工件坐标系wobj1，确保机器人能够精准定位工件，避免轨迹偏移。
|
Plain Text |
MoveL指令是RAPID语言中的线性运动指令，其核心功能是控制机器人工具TCP沿直线运动到目标点位，运动路径为严格的直线，具有轨迹精度高、运动平稳的特点，是焊接、切割、打磨等需要精准轨迹控制的作业场景的核心指令，也是本项目模拟焊接轨迹的关键指令。
功能与应用场景：与MoveJ指令相比，MoveL指令的核心优势是轨迹的直线性，能够确保机器人工具TCP沿预设的直线轨迹运动，有效保证焊接轨迹的平直度，避免出现轨迹偏移、弯曲等问题，适用于模拟焊接直线轨迹、工件边缘加工等需要高精度轨迹控制的场景。在本项目中，焊接轨迹的工作行程均采用MoveL指令，确保焊接轨迹的精度符合工业要求；参数设置与MoveJ指令基本一致，可根据焊接精度需求调整运动速度，通常焊接作业的速度会略低于空行程速度，确保焊接质量。
|
Plain Text |
坐标系绑定指令是RAPID程序的基础，其核心功能是明确机器人运动时的参考坐标系，确保工具TCP的位置计算准确，避免因坐标系混乱导致轨迹偏移。其中，WObjObj := wobj1指令用于将工件坐标系wobj1绑定为机器人运动的参考坐标系，确保机器人能够精准定位工件的位置；ToolObj := MyTool指令用于将工具坐标系MyTool绑定为机器人运动的工具参考系，确保工具TCP的位置与实际工具装配状态一致。
核心意义：工业机器人的运动控制本质上是基于坐标系的位置计算，工具坐标系与工件坐标系是两个核心参考系，若未进行绑定或绑定错误，会导致机器人运动轨迹出现偏差，甚至出现碰撞、超程等异常。因此，在RAPID程序的开头，必须先完成坐标系的绑定，确保后续运动指令的执行准确无误。
|
Plain Text |
该程序是本项目模拟焊接轨迹的完整RAPID程序示例，采用模块化编程思想，将轨迹运动逻辑封装在MainModule模块的main过程中，结构清晰、易于修改与复用。程序的执行流程分为四个阶段：初始化坐标、快速接近工件、焊接轨迹运动、撤离工件，严格遵循“空行程求快、工作行程求准”的原则，合理搭配MoveJ与MoveL指令，确保轨迹运行的稳定性与准确性。
- 指令选择规则：MoveJ与MoveL指令的选择需结合作业场景，空行程（接近、撤离工件）优先选用MoveJ指令，追求运动效率；工作行程（焊接、切割等）优先选用MoveL指令，追求轨迹精度，两者的合理搭配是保证作业效率与质量的关键。
- 坐标系绑定规则：所有运动指令必须绑定工具坐标系与工件坐标系，否则坐标系统失效，会导致机器人运动轨迹偏移，因此在RAPID程序的开头，必须先完成WObjObj与ToolObj的赋值，确保坐标系绑定正确。
- 参数调整规则：运动速度（v参数）需根据作业需求调整，空行程速度可适当提高（如150mm/s），工作行程速度需适中（如100mm/s），避免速度过快导致轨迹偏移，速度过慢影响作业效率；到位精度（fine）需根据定位需求调整，起点、终点等关键点位采用fine，中间过渡点位可适当降低精度，提升运动效率。
- 程序调试规则：RAPID程序编写完成后，需先进行仿真调试，观察机器人运动状态，若出现轨迹偏移、碰撞等异常，需检查指令参数、坐标系绑定、示教点位等环节，逐一排查问题，确保程序能够稳定执行。
工业机器人仿真工作站的构建过程中，由于软件操作的复杂性、参数配置的关联性以及技术原理的专业性，难免会出现各类问题。本部分结合项目实际操作过程，梳理了6类常见困难，详细分析问题产生的原因，结合工业机器人技术原理与软件操作规范，提出科学、可操作的解决方法，同时总结问题背后的经验教训，为后续类似项目的开展提供参考，体现工程实践中的问题解决能力与学术反思能力。
困难1：机器人导入后无法创建系统，控制器报错
- 原因分析：经排查，该问题的核心原因主要有两个方面：一是工作站工程保存路径包含中文、空格或特殊字符，RobotStudio软件对路径的兼容性较差，中文路径会导致系统创建过程中出现文件读取失败，进而引发控制器报错；二是机器人模型或周边设备模型重复加载，导致模型冲突，系统无法识别机械装置参数，从而无法完成系统创建。此外，机器人模型参数设置错误也可能导致该问题，但此类情况较为少见。
- 解决方法：针对路径问题，将工作站工程重新保存至纯英文路径，确保路径中不包含任何中文、空格或特殊字符，重新启动软件后，再次尝试创建系统；针对模型冲突问题，右键点击重复加载的模型，选择“删除”，清理冗余模型，确保每个设备模型只加载一次，随后重新从布局创建系统。若问题仍未解决，检查机器人模型参数，确保参数设置符合IRB 2600机器人的标准要求，必要时重新导入机器人模型。
- 经验教训：工程保存路径的规范性是系统创建的基础，在项目初期就应养成使用纯英文路径的习惯，避免后续出现不必要的报错；模型加载过程中需注意避免重复加载，及时清理冗余模型，确保工作站布局的简洁性与合理性。
困难2：工具安装后，TCP中心点偏移
- 原因分析：工具TCP中心点偏移是影响轨迹精度的关键问题，其产生的原因主要有两个：一是工具装配时，未将myTool工具精准对准机器人法兰盘的中心位置，导致工具TCP与法兰盘中心偏移，进而影响轨迹示教的准确性；二是myTool工具模型本身存在尺寸偏差，或模型未经过校准，导致工具装配后TCP位置异常。
- 解决方法：针对装配偏移问题，拆除已装配的myTool工具，重新采用“放置—三点”功能进行精准装配，确保工具的中心点与法兰盘中心完全重合，装配完成后，通过软件的“工具校准”功能，验证TCP位置是否准确；针对模型偏差问题，重新导入标准的myTool工具模型，确保模型尺寸与IRB 2600机器人的法兰盘适配，避免使用非标准模型。
- 经验教训：工具装配的精准性是轨迹精度的基础，装配过程中需严格遵循操作规范，采用精准的装配方法，避免凭肉眼判断导致偏移；工具模型的选型需优先选用标准模型，确保模型参数与机器人适配，同时定期对工具模型进行校准，保证TCP位置的准确性。
困难3：三点法创建工件坐标失败，无法捕捉点
- 原因分析：三点法创建工件坐标失败的核心原因的是特征点捕捉异常，具体表现为两个方面：一是未开启软件的“捕捉末端”功能，导致点选位置无法精准定位到工件的特征角点，软件无法识别有效点位，进而无法完成坐标创建；二是点选的位置不是工件的实际实体角点，而是工件的空白区域或边缘，导致软件无法获取有效的坐标数据，无法确定坐标原点与X轴方向。
- 解决方法：首先，在捕捉特征点前，勾选软件顶部的“捕捉工具”，选择“部件”与“捕捉末端”选项，确保点选时能够精准捕捉到工件的实体角点；其次，重新选择工件的三个特征角点，确保点选位置为工件的实际角点，且三个角点分布合理，能够清晰确定坐标原点与X轴方向，捕捉完成后，点击“Accept”确认，完成坐标创建。若仍无法捕捉，检查工件模型是否完整，若模型存在缺失，重新导入工件模型。
- 经验教训：“捕捉末端”功能是三点法创建工件坐标的关键，必须在捕捉前开启，否则会导致点选偏差；特征点的选择需精准，优先选择工件边缘清晰、无遮挡的角点，确保坐标创建的准确性。
困难4：示教轨迹时机器人报“超程/奇异点”
- 原因分析：超程与奇异点是机器人运动过程中的常见异常，其产生的原因各不相同：超程主要是因为示教点位超出了机器人的工作范围，导致机器人关节无法达到目标位置，进而报错；奇异点主要是因为机器人的姿态处于关节极限位置，导致关节运动自由度丧失，无法正常运动，进而报错。此外，工作台与工件的摆放位置不合理，也可能导致示教点位超出工作范围或机器人姿态处于奇异点区域。
- 解决方法：针对超程问题，重新摆放工作台与工件的位置，将其移动至机器人的最佳工作区间，确保所有示教点位都处于机器人的可达范围内，随后重新进行轨迹示教；针对奇异点问题，调整机器人的姿态，避开关节极限位置，可通过手动关节模式移动机器人，调整各关节的角度，确保机器人姿态合理，随后重新示教点位；同时，可通过右键路径“自动配置”关节轴功能，让软件自动优化关节运动参数，避免奇异点与超程问题。
- 经验教训：工作站布局规划时，需提前检测机器人的工作区域，合理摆放周边设备，避免工件超出机器人工作范围；轨迹示教过程中，需关注机器人的姿态，及时调整关节角度，避开奇异点区域，确保轨迹运动的稳定性。
困难5：仿真运行正常，但同步到RAPID失败
- 原因分析：轨迹同步到RAPID失败，说明路径参数或系统状态存在异常，核心原因主要有两个：一是路径未进行参数配置，如未设置运动指令、速度参数、坐标系参数等，导致软件无法将路径转化为RAPID程序；二是机器人控制系统未正常激活，控制器状态不是绿色，导致系统无法接收路径数据，进而同步失败。此外，路径命名包含特殊字符也可能导致同步失败。
- 解决方法：针对路径参数配置问题，右键点击路径，选择“属性”，补充设置运动指令、速度参数、坐标系参数等，确保路径参数完整、合理，随后右键路径选择“同步到RAPID”；针对系统未激活问题，检查控制器状态，若为红色或黄色，重启控制器，排查系统报错原因，确保系统正常激活，控制器状态为绿色，随后重新进行同步；若路径命名包含特殊字符，修改路径名称，确保名称简洁、无特殊字符，再进行同步。
- 经验教训：轨迹创建完成后，需及时检查路径参数的完整性，确保各项参数设置合理；同步到RAPID前，需确认控制器状态正常，避免因系统异常导致同步失败；路径命名需遵循标准化原则，简洁明了，避免使用特殊字符。
困难6：录制视频无画面、EXE无法播放
- 原因分析：视频录制与EXE导出异常，主要与参数设置、路径选择和软件状态有关：一是屏幕录像机未启用，导致录制时无画面；二是录制过程中视角未锁定，或视角超出仿真界面，导致录制画面空白；三是视频保存路径包含中文、特殊字符，导致视频无法正常保存，进而无法导出EXE文件；四是软件缓存过多，导致录制功能异常。
- 解决方法：针对屏幕录像机未启用问题，点击“文件—选项—屏幕录像机”，勾选“启用屏幕录像机”，设置合理的录制参数；针对视角问题，录制前固定仿真视角，确保机器人与焊接轨迹清晰可见，避免视角晃动或超出界面；针对保存路径问题，将视频保存至纯英文路径，确保路径无中文、特殊字符；针对软件缓存问题，关闭RobotStudio软件，清理软件缓存，重新启动软件后，再次进行录制与导出。
- 经验教训：录制前需检查屏幕录像机的启用状态与参数设置，确保录制功能正常；录制过程中需固定视角，聚焦核心内容；保存路径需遵循纯英文原则，避免因路径问题导致成果输出异常；定期清理软件缓存，确保软件运行流畅。
经过本次模拟焊接轨迹工业机器人仿真工作站的完整构建，从工作站布局规划、模型导入与装配，到系统搭建、坐标标定、轨迹示教与仿真调试，再到成果输出与问题排查，我全程参与了项目的每一个环节，不仅熟练掌握了RobotStudio仿真软件的操作规范与核心功能，更深入理解了工业机器人离线编程与仿真的技术原理，建立了系统的工程思维与问题解决能力，同时对工业机器人自动化领域的发展趋势与行业需求有了更清晰的认知，收获颇丰，现将个人心得与总结如下：
RobotStudio作为ABB机器人官方的仿真平台，功能强大且贴近真机操作，其操作的规范性直接影响项目的推进效率与成果质量。通过本次项目实践，我深刻认识到，软件操作没有“捷径”，每一个步骤都必须严格遵循标准化流程，从工程路径的选择、模型的导入与装配，到系统的搭建、参数的设置，再到轨迹的示教与仿真，任何一个细节的疏忽都可能导致项目报错，影响项目进度。例如，工程路径包含中文会导致系统创建失败，工具装配偏移会导致轨迹精度不足，参数设置错误会导致机器人运动异常，这些问题都源于操作细节的不规范。
同时，我也掌握了软件操作的核心技巧：一是养成良好的操作习惯，如使用纯英文路径、规范命名文件与路径、及时保存工程等，避免不必要的报错；二是熟练运用软件的辅助功能，如捕捉工具、自动配置关节轴、工具校准等，提升操作效率与精准性；三是遇到报错时，不盲目重复操作，而是结合软件提示，逐一排查问题原因，针对性地解决问题，逐步提升软件操作的熟练度与故障排查能力。
工业机器人仿真技术的核心不仅是软件操作，更在于对技术原理的理解与应用。通过本次项目实践，我对工业机器人的运动控制、坐标系标定、RAPID指令等核心技术原理有了更深入的理解，实现了“知其然，更知其所以然”。
在坐标系方面，我深刻认识到，工件坐标系是机器人定位工件的“地图”，三点法创建工件坐标看似简单，但其背后蕴含着空间几何的数学原理，三个特征点的选择直接决定了坐标的精度，进而影响轨迹示教的准确性。只有理解了工件坐标系的建立逻辑，才能在操作中精准捕捉特征点，确保坐标标定的准确性。
在运动指令方面，我明确了MoveJ与MoveL指令的核心区别与应用场景，理解了关节插补与线性插补的运动原理，能够根据作业需求合理选择运动指令，实现“空行程求快、工作行程求准”的目标。同时，我也认识到，RAPID指令的参数设置不是固定的，而是需要根据实际作业需求进行调整，参数的合理性直接影响轨迹运行的稳定性与精度。
此外，我也深刻体会到“仿真不等于真机运行”，但仿真能够提前90%规避碰撞、超程、奇异点等现场调试中可能出现的问题，大幅降低现场调试的成本与风险，这也是工业机器人离线编程与仿真技术的核心价值所在。只有将软件操作与技术原理相结合，才能真正掌握工业机器人仿真技术，实现知行合一。
本次项目的构建过程，本质上是一个完整的工程实践过程，其核心是建立“布局规划→模型选型→系统搭建→坐标标定→轨迹设计→仿真调试→输出成果”的标准化流程，每一个环节都相互关联、相互影响，前一个环节的质量直接决定后一个环节的效果。通过本次项目实践，我逐步建立了系统的工程思维，不再是“孤立地完成单个操作”，而是从整体出发，统筹规划项目的每一个环节，确保项目的顺利推进。
在项目推进过程中，我学会了运用系统化的方法解决问题。遇到报错时，不再是盲目尝试，而是先分析问题产生的原因，梳理可能的解决方案，再逐一验证，最终找到最优的解决方法。例如，当出现轨迹同步到RAPID失败的问题时，我首先排查路径参数是否完整，再检查控制器状态是否正常，最后检查路径命名是否规范，通过系统化的排查，快速找到问题原因并解决，提升了问题解决的效率与准确性。
同时，我也认识到，工业机器人工作站的构建必须遵循“标准化、流程化、规范化”的原则，这与工业现场的实际需求高度一致。只有养成流程化的操作习惯，才能确保项目成果的可复现性与可靠性，为后续实体机器人的在线调试提供可靠的技术支撑。
工业机器人技术的学习是一个循序渐进的过程，没有捷径可走，重视基础、多练多思多总结是提升学习效率的关键。通过本次项目实践，我深刻体会到，基础技能的重要性——坐标系标定、运动指令操作、软件基础功能的运用，这些基础技能是所有机器人项目的通用核心，只有熟练掌握这些基础技能，才能逐步提升复杂项目的操作能力。
在学习过程中，我坚持“多练习、多思考、多总结”的原则：多练习，通过反复操作，将软件操作转化为肌肉记忆，提升操作的熟练度；多思考，遇到问题时，深入思考问题产生的原因，理解技术原理背后的逻辑，避免死记硬背；多总结，及时总结项目中的经验教训，梳理操作技巧与问题解决方法，形成自己的知识体系，便于后续学习与应用。
同时，我也认识到，工业机器人技术更新换代较快，必须保持持续学习的态度，关注行业的最新技术与发展趋势，不断提升自己的专业能力，才能适应行业发展的需求。
在工业4.0战略深入推进的背景下，工业机器人自动化技术已成为智能制造的核心支撑，而离线编程与仿真技术作为工业机器人应用的关键环节，具有重要的行业价值。通过本次项目实践，我深刻认识到，离线编程与仿真技术能够有效解决传统在线示教模式的痛点，减少停机时间、提升生产效率、保障人员安全，在汽车焊接、五金加工、3C电子等多个行业具有广泛的应用前景。
掌握工业机器人离线编程与仿真技术，不仅能够提升个人的专业竞争力，更能够为企业的智能制造升级提供技术支撑，助力企业实现“降本、增效、提质、安全”的目标。本次项目所构建的仿真工作站，虽然是一个入门级的实训项目，但涵盖了工业机器人离线编程与仿真的核心环节，其操作流程与技术原理能够直接应用于工业现场的基础实训与工程实践，具有较强的实用性与参考价值。
本次模拟焊接轨迹工业机器人仿真工作站的构建，完整实现了从0到1的全流程实践，覆盖了工作站布局规划、模型导入与装配、系统搭建、坐标标定、轨迹示教、仿真调试与成果输出等核心环节，通过实操与理论相结合的方式，不仅提升了软件操作能力与技术应用能力，更建立了系统的工程思维与问题解决能力。
工业机器人技术的核心是“软件定义硬件、仿真驱动现场”，离线编程与仿真技术作为连接理论与实践的桥梁，能够有效降低实训成本、规避现场风险、提升调试效率，是工业机器人自动化领域不可或缺的核心技术。本次项目所呈现的操作流程、技术要点与问题解决方法，具有良好的可复现性与实用性，可为机器人工程、自动化等相关专业的学生、行业入门工程师以及科研人员提供清晰、可落地的实战参考，助力其快速掌握工业机器人离线编程与仿真的核心技术。
本次项目虽然已经顺利完成，但工业机器人技术的学习与探索永无止境。未来，我将继续深入研究工业机器人的离线编程与仿真技术，重点关注码垛、搬运、涂胶、打磨等复杂场景的仿真项目，不断提升自己的专业能力与技术水平，同时持续分享实战经验与技术心得，助力更多人掌握工业机器人自动化核心技术，为智能制造产业的发展贡献自己的力量。
