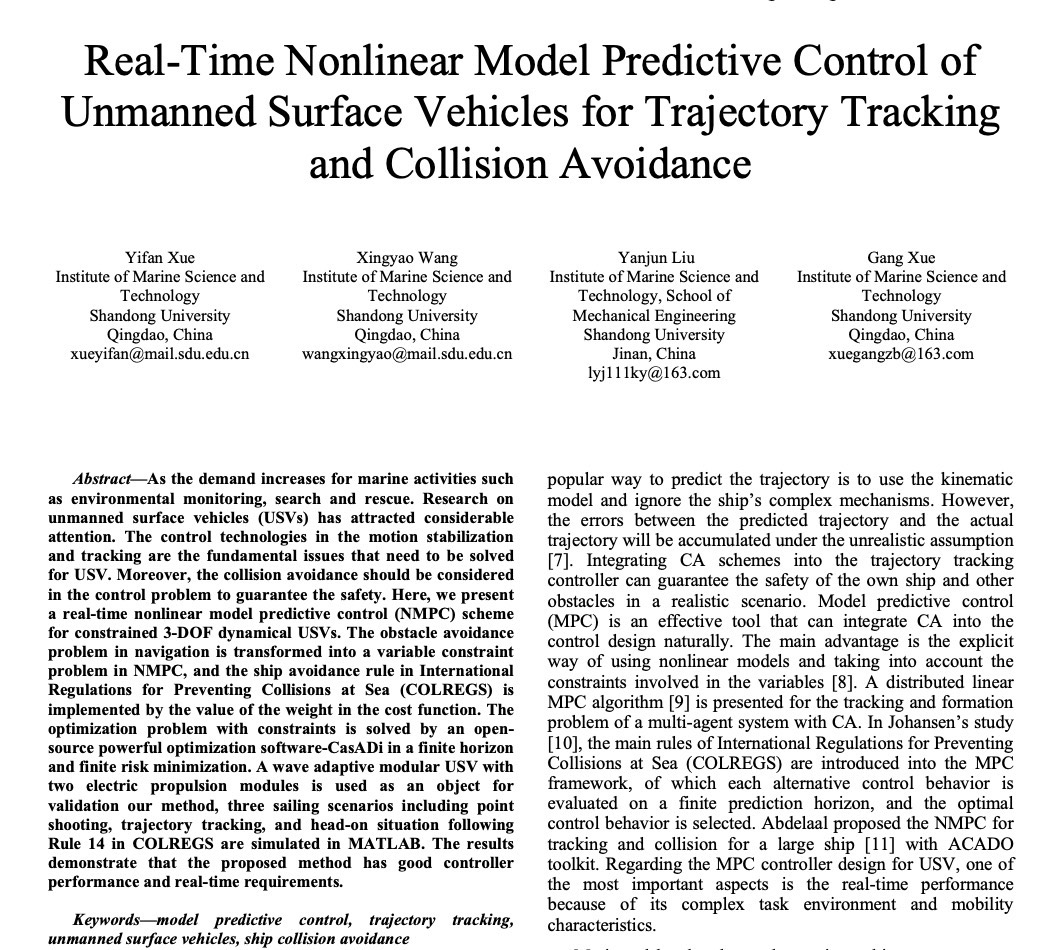

用于轨迹跟踪和避免碰撞的无人艇实时非线性模型预测控制(9.9-8044

在无人艇的应用场景里，实现精准的轨迹跟踪和高效的碰撞避免是至关重要的。今天咱们就来聊聊用于轨迹跟踪和避免碰撞的无人艇实时非线性模型预测控制。

什么是模型预测控制（MPC）

模型预测控制是一种先进的控制策略，它通过对系统未来行为进行预测，然后根据预测结果来优化当前的控制输入。对于无人艇来说，我们可以把它想象成一个智能的领航员，它不仅知道无人艇当下的状态，还能预测出未来一段时间内无人艇的位置和姿态，进而做出最优的决策。

以下是一个简单的线性模型预测控制的伪代码示例：

# 初始化参数
N = 10  # 预测时域
dt = 0.1  # 时间步长
A = np.array([[1, dt], [0, 1]])  # 系统矩阵
B = np.array([[0], [dt]])  # 输入矩阵
Q = np.eye(2)  # 状态权重矩阵
R = np.eye(1)  # 输入权重矩阵

# 定义目标状态
x_ref = np.array([[10], [0]])

# 初始化状态
x = np.array([[0], [0]])

for i in range(100):
    # 预测未来状态
    x_pred = np.zeros((2, N+1))
    x_pred[:, 0:1] = x
    u_pred = np.zeros((1, N))
    for j in range(N):
        x_pred[:, j+1:j+2] = np.dot(A, x_pred[:, j:j+1]) + np.dot(B, u_pred[:, j:j+1])

    # 构建优化问题
    # 这里省略了具体的优化求解过程，实际中可以使用cvxpy等工具
    # 目标是最小化状态误差和控制输入的加权和

    # 应用第一个控制输入
    u = u_pred[:, 0:1]
    x = np.dot(A, x) + np.dot(B, u)

代码分析

在这段代码中，我们首先初始化了一些必要的参数，包括预测时域 N、时间步长 dt，以及系统矩阵 A 和输入矩阵 B。然后定义了目标状态 x_ref 和初始状态 x。在循环中，我们进行了未来状态的预测，通过状态转移方程不断更新预测状态。接下来要构建优化问题，目标是最小化状态误差和控制输入的加权和，不过在代码里省略了具体的求解过程，实际中可以使用 cvxpy 等工具来求解。最后，我们应用了第一个控制输入 u 来更新当前状态 x。

无人艇的非线性特性

然而，无人艇的实际运动是具有非线性特性的，比如流体动力学的影响、风浪的干扰等。这就需要我们采用非线性模型预测控制（NMPC）。非线性模型预测控制相较于线性模型预测控制，能够更准确地描述无人艇的运动。

用于轨迹跟踪和避免碰撞的无人艇实时非线性模型预测控制(9.9-8044

下面是一个简单的非线性模型预测控制的伪代码示例：

import casadi as ca

# 定义非线性系统模型
def nonlinear_model(x, u):
    # 这里简单假设一个非线性函数
    x_next = ca.vertcat(x[0] + u[0] * ca.cos(x[1]), x[1] + u[0] * ca.sin(x[1]))
    return x_next

# 初始化参数
N = 10  # 预测时域
dt = 0.1  # 时间步长
Q = ca.diag([1, 1])  # 状态权重矩阵
R = ca.diag([1])  # 输入权重矩阵

# 定义优化变量
x = ca.SX.sym('x', 2)
u = ca.SX.sym('u', 1)
x_ref = ca.SX.sym('x_ref', 2)

# 构建优化问题
cost = 0
g = []
x0 = ca.vertcat(0, 0)
x_pred = x0
for i in range(N):
    cost += ca.mtimes([(x_pred - x_ref).T, Q, (x_pred - x_ref)]) + ca.mtimes([u.T, R, u])
    x_next = nonlinear_model(x_pred, u)
    g.append(x_next - x_pred)
    x_pred = x_next

# 定义优化问题
nlp = {'x': ca.vertcat(ca.reshape(u, -1)), 'f': cost, 'g': ca.vertcat(*g)}
solver = ca.nlpsol('solver', 'ipopt', nlp)

# 设定目标状态
x_ref_val = ca.vertcat(10, 0)

# 求解优化问题
sol = solver(x0=ca.DM.zeros(N), lbg=ca.DM.zeros(2*N), ubg=ca.DM.zeros(2*N), p=x_ref_val)
u_opt = ca.reshape(sol['x'], -1)

代码分析

在这个非线性模型预测控制的代码中，我们使用了 Casadi 库。首先定义了一个非线性系统模型 nonlinearmodel，它描述了无人艇的状态如何随控制输入变化。然后初始化了一些参数，包括预测时域、时间步长和权重矩阵。接着定义了优化变量，包括状态 x、控制输入 u 和目标状态 xref。在构建优化问题时，我们通过循环不断累加成本函数，同时将状态转移方程作为约束条件添加到 g 中。最后使用 ipopt 求解器来求解优化问题，得到最优的控制输入序列 u_opt。

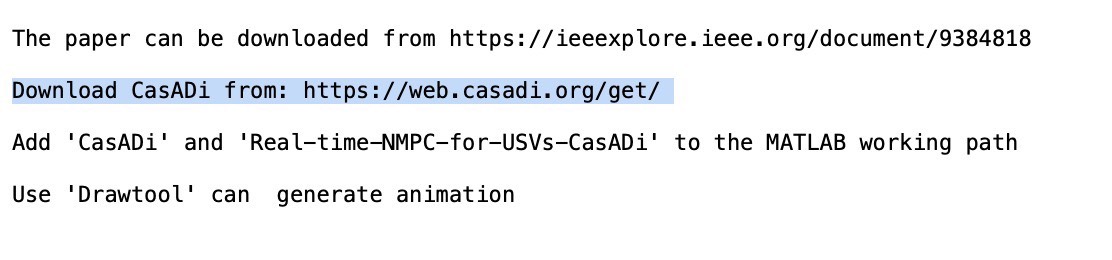

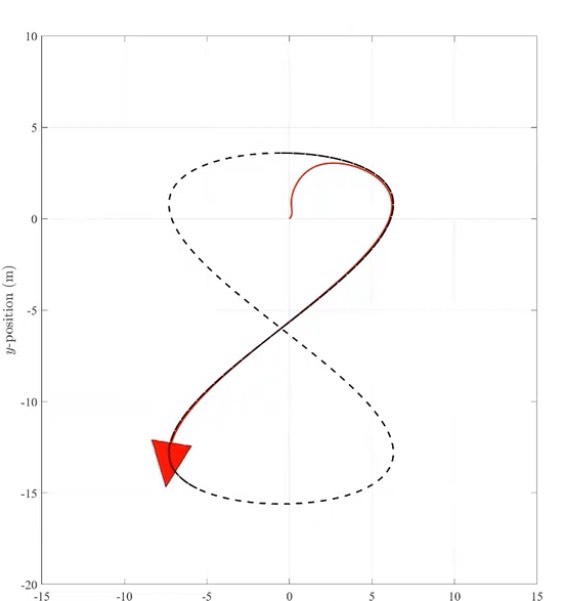

轨迹跟踪与避碰

在实际应用中，无人艇不仅要跟踪预定的轨迹，还要避免与其他障碍物发生碰撞。我们可以在非线性模型预测控制的基础上，添加轨迹跟踪误差和碰撞避免的约束条件。比如，我们可以在成本函数中增加轨迹跟踪误差的权重，同时在约束条件中添加与障碍物的安全距离限制。

# 添加轨迹跟踪误差和避碰约束
obstacle_pos = ca.vertcat(5, 5)  # 障碍物位置
safe_distance = 2  # 安全距离

# 修改成本函数，增加轨迹跟踪误差权重
cost += 10 * ca.mtimes([(x_pred - x_ref).T, Q, (x_pred - x_ref)])

# 添加避碰约束
dist_to_obstacle = ca.norm_2(x_pred - obstacle_pos)
g.append(dist_to_obstacle - safe_distance)

# 重新定义优化问题
nlp = {'x': ca.vertcat(ca.reshape(u, -1)), 'f': cost, 'g': ca.vertcat(*g)}
solver = ca.nlpsol('solver', 'ipopt', nlp)

# 求解优化问题
sol = solver(x0=ca.DM.zeros(N), lbg=ca.DM.zeros(2*N + 1), ubg=ca.DM.inf(2*N + 1), p=x_ref_val)
u_opt = ca.reshape(sol['x'], -1)

代码分析

在这段代码中，我们首先定义了障碍物的位置 obstaclepos 和安全距离 safedistance。然后在成本函数中增加了轨迹跟踪误差的权重，使得无人艇更倾向于跟踪预定轨迹。接着添加了避碰约束，计算无人艇与障碍物的距离，并确保这个距离大于安全距离。最后重新定义优化问题并求解，得到考虑轨迹跟踪和避碰的最优控制输入序列。

通过非线性模型预测控制，无人艇能够在复杂的环境中实现精准的轨迹跟踪和有效的碰撞避免，为无人艇的实际应用提供了强大的技术支持。随着技术的不断发展，相信无人艇的性能会越来越出色，应用场景也会越来越广泛。
