🔥 内容介绍

一、系统模型基础概述

双向无线功率传输（Bidirectional Wireless Power Transfer, BD-WPT/BWPT）系统模型，是通过电磁耦合原理实现电能在发射端与接收端之间双向可逆流动的标准化理论框架，核心是突破传统单向无线充电的局限，构建“能量可双向交互”的电路与控制体系。其本质是将电能的非接触传输与双向功率变换相结合，通过精准的建模的分析，实现能量在不同负载与电源之间的灵活调度，为电动汽车车网互动（V2G）、智能家居能量管理、工业机器人供电等场景提供理论支撑与设计依据。

与单向无线功率传输系统相比，双向系统模型的核心差异在于“双向可逆性”——发射端与接收端均具备能量发送与接收的双重能力，需通过对称化的电路拓扑、协同化的控制策略，解决双向传输过程中的谐振匹配、相位同步、效率优化等关键问题，确保系统在正向（供电）与反向（馈电）模式下均能稳定、高效运行。

二、系统模型核心组成模块

双向无线功率传输系统模型的核心组成可分为五大模块，各模块协同工作，构成完整的双向能量传输通路，各模块的功能与建模要点如下：

2.1 双向功率变换模块

作为系统能量双向流动的“核心枢纽”，负责实现直流电与交流电的双向转换，以及电压、电流的调节，是模型中实现双向功能的关键。该模块主要由双向AC/DC转换器、双向DC/AC逆变器（或整流器）组成，其建模需重点考虑开关特性、损耗特性及双向工作模式切换逻辑。

例如，在电动汽车V2G场景中，电网侧通过双向AC/DC转换器提供直流输入，电动汽车电池则经整流器反向供电，形成双向能量通路；当系统正向传输时，逆变器将直流电能转换为高频交流电能，供给接收端；当反向传输时，整流器将接收端的高频交流电能转换为直流电能，反馈至电源端（如电网、储能电池）。常见的双向功率变换器还包括双向DC-DC变换器，用于实现直流电不同电压等级之间的双向转换，建模时需兼顾效率、功率密度与控制复杂性。

2.2 电磁耦合模块

是实现电能非接触传输的核心载体，建模的核心是描述发射线圈与接收线圈之间的电磁耦合关系，关键参数包括自感、互感、耦合系数、线圈电阻等。根据传输原理，耦合模块主要分为两类：感应耦合线圈（适用于近距离、中等功率传输，通过互感实现能量交换）和谐振线圈（引入谐振机制，可显著提高传输距离和效率，是目前BD-WPT研究的热点）；此外，微波天线适用于远距离、低功率传输，通过电磁波辐射实现能量传递，但应用场景相对有限。

建模时，通常采用互感模型描述线圈间的耦合作用，假设线圈无铁芯损耗、分布电容可忽略，通过基尔霍夫定律建立电压-电流关系。对于谐振式耦合，还需引入谐振频率参数，确保发射端与接收端的谐振频率匹配，以实现最高传输效率——任何频率偏移都会导致失谐，降低传输性能，这也是建模过程中需重点考量的因素。

2.3 补偿网络模块

用于补偿电磁耦合模块的漏感和分布电容，优化系统的阻抗匹配，提升传输效率和功率传输能力，是BD-WPT系统模型中不可或缺的部分。主流补偿拓扑包括串联-串联（SS）、LCL、LCC-S及LCC-LCC等类型，不同拓扑的建模特性与适用场景存在显著差异，具体如下：

• SS补偿：结构简单，建模难度低，适用于恒流输出场景，但轻载时效率下降显著，在宽功率范围下稳定性较差；

• LCL补偿：通过调谐电感-电容-电感网络，在初级侧产生恒定电流，经互感耦合至次级侧，建模时需重点考虑电感、电容的参数匹配；

• LCC-S补偿：提供高设计自由度，支持正向/反向功率调节，但对相位差敏感，电池短路时存在安全隐患；

• LCC-LCC补偿：采用双边LCC结构，补偿电感小，输出功率高，偏移工况下安全性优异，实验表明，在20cm气隙、10kW负载下，其传输效率较SS拓扑提升8%以上，是电动汽车等高端场景的优选拓扑。

此外，补偿网络中还可引入阻波网络，用于阻隔能量通道与信号通道之间的阻抗影响，确保能量传输不受信号传输的干扰，建模时需考虑阻波网络的中心频率与LC参数匹配关系。

2.4 控制模块

是保障系统稳定运行、实现双向功率调节的“大脑”，建模核心是设计控制策略，实现功率流向、传输功率、谐振频率的精准控制，解决双向传输过程中的相位同步、动态响应等关键问题。控制模块的建模需与功率变换模块、补偿网络模块深度耦合，常用的控制策略包括以下几种：

• 移相控制：通过调节逆变器的相位差，实现功率双向调节，结合频率控制可进一步优化传输效率，是BD-WPT系统中应用最广泛的控制策略；

• 相位同步控制：基于有功/无功电流分解的同步方法，通过副边谐振电流基波相位实时调整激励电压，消除高次谐波干扰，优化控制器参数，使系统在失谐工况下仍能保持稳态性能，可将动态响应时间缩短至5ms，较传统方法提升40%；

• 轻载效率优化控制：针对传统三移相调制在轻载时外移相角增大、通态损耗上升的问题，采用半桥调制策略，限制原副边H桥输出电压范围，可使外移相角偏差值降低60%，在250V-450V输出电压下，系统轻载效率提升12%，功率因数提高至0.98；

• 恒压/恒流控制：适用于储能设备（如电池）充放电场景，确保输出电压或电流稳定，避免设备损坏；

• 最大功率点跟踪（MPPT）控制：确保系统在不同耦合距离、负载条件下，始终工作在最大功率传输状态，提升能量利用率。

2.5 负载/电源模块

作为系统能量的接收端或反馈端，建模时需根据实际应用场景，描述负载/电源的电气特性。例如，电动汽车场景中，负载为动力电池，建模需考虑电池的充放电特性、内阻变化；电网场景中，电源为工频交流电源，需考虑电网的阻抗、电压波动等参数；智能家居场景中，负载可为各类家电，需考虑负载的阻性、容性、感性特性及其动态变化。

三、系统模型的分类与建模方法

双向无线功率传输系统模型可根据抽象层次、关注侧重点及应用场景分为三类，不同类型的模型采用不同的建模方法，适用于不同的分析需求，具体分类如下：

3.1 电路级模型（基础建模）

电路级模型是BD-WPT系统最基础的建模方式，主要关注系统的电气参数和拓扑结构，通过集总参数等效的方式，将各模块简化为电感、电容、电阻等基本电路元件，结合电路定律进行分析。

常用建模方法包括：

• 等效电路法：将耦合机构、功率变换器等效为集总参数电路元件，通过基尔霍夫定律和欧姆定律对系统进行分析，例如，对于磁耦合谐振式BD-WPT系统，可建立RLC串并联谐振电路模型，并通过互感项描述线圈之间的能量耦合；

• 状态空间法：采用状态变量描述系统的动态行为，通过微分方程组表示系统各个变量之间的关系，适用于分析系统的暂态响应、稳定性以及控制策略的设计；

• Spice建模法：采用专业的电路仿真软件（如PSpice、LTspice）进行建模和仿真，能够详细分析电路中各元件的电压、电流波形，以及系统的效率、损耗等。

电路级模型能够提供详细的电气行为信息，有助于系统参数的优化和故障诊断，但其计算复杂度较高。

3.2 系统级模型（宏观建模）

系统级模型更关注BD-WPT系统的整体性能和控制策略，将各个模块抽象为功能块，忽略部分细节参数，重点分析模块间的交互关系和系统整体特性。

常用建模方法包括：

• 框图建模法：通过功能模块和信号流向表示系统结构，将功率变换器、耦合机构、控制器等视为独立的模块，并通过输入输出信号连接，有助于理解系统的整体功能和控制逻辑；

• 控制系统建模法：将BD-WPT系统视为一个闭环控制系统，通过建立传递函数或状态空间模型来分析系统的稳定性、响应速度和鲁棒性，控制策略的设计是该模型的关键；

• 效率模型：专注于分析系统在不同工作条件下的能量损耗和传输效率，综合考虑耦合损耗、变换器损耗、控制器损耗等，并建立相应的数学表达式。

系统级模型有助于从宏观角度理解系统行为，并为控制算法的设计提供指导，适用于系统整体方案的设计和优化。

3.3 多物理场耦合模型（精准建模）

双向无线功率传输系统涉及到电磁场、热场、机械场等多个物理场之间的相互作用，多物理场耦合模型能够更全面地描述系统行为，适用于高精度设计和性能优化。

常用建模方法包括：

• 电磁场模型：利用麦克斯韦方程组对耦合机构周围的电磁场分布进行分析，精确计算线圈的互感、自感、涡流损耗等参数，有限元分析（Finite Element Analysis, FEA）是常用的电磁场建模方法，对于优化耦合机构的设计、提高传输效率至关重要；

• 热模型：分析系统在工作过程中产生的热量以及温度分布，功率变换器、耦合线圈等在能量传输过程中会产生损耗并转化为热能，过高的温度会影响系统性能和可靠性，热模型有助于散热设计和热管理；

• 机电耦合模型：在移动设备或机器人等应用场景中，耦合机构可能存在机械位移或振动，这会影响电磁耦合效果，机电耦合模型综合考虑机械运动与电磁参数之间的相互作用。

多物理场耦合模型能够提供更全面的系统行为信息，但建模和仿真复杂度较高，适用于高端场景的精准设计。

四、典型双向无线功率传输系统模型

结合实际应用场景，以下介绍两种典型的BD-WPT系统模型，明确其建模重点和应用特点：

4.1 电动汽车V2G双向无线功率传输模型

该模型是目前BD-WPT技术最核心的应用场景之一，核心需求是实现电动汽车电池与电网之间的双向能量交互——电动汽车既可以通过无线方式从电网充电（正向传输），也可以将电池存储的电能反馈至电网（反向传输），实现车网互动，平抑电网负荷波动。

建模重点：

• 耦合模块：采用LCC-LCC补偿拓扑，发射/接收线圈采用利兹线绕制，气隙通常设为20cm左右，工作频率为85kHz，建模需重点考虑线圈的互感变化（如车辆停靠偏移导致的耦合系数下降）；

• 功率变换模块：采用双向AC/DC+双向DC/AC拓扑，输入电压为400Vdc，正向输出功率可达10kW，反向输出功率可达6kW，建模需考虑开关损耗、电磁干扰等因素；

• 控制模块：采用移相控制+相位同步控制，实现功率流向的灵活切换和传输功率的精准调节，同时引入轻载效率优化策略，确保不同工况下的高效运行；

• 负载/电源模块：电网侧建模需考虑工频电压波动、电网阻抗，电池侧建模需考虑电池充放电特性、SOC（State of Charge）变化对传输功率的影响。

实验验证表明，该模型在20cm气隙下传输效率可达93%，动态响应时间缩短至5ms，较传统SS拓扑系统性能提升显著。

4.2 智能家居双向无线功率传输模型

该模型适用于智能家居能量管理场景，实现多个智能设备之间的能量双向交互，例如，太阳能光伏板通过无线方式为智能家居供电（正向传输），多余电能通过无线方式反馈至储能电池（反向传输），实现能量的高效利用。

建模重点：

• 耦合模块：采用小型化感应耦合线圈，传输距离较短（通常为5-10cm），建模需重点考虑线圈小型化后的耦合效率；

• 补偿网络：采用SS补偿拓扑，结构简单、成本低，适用于低功率、小型化场景，建模需简化参数，降低计算复杂度；

• 控制模块：采用简易移相控制，实现功率流向的切换，重点关注系统的低功耗和稳定性，无需复杂的动态调节策略；

• 负载/电源模块：负载为各类智能家居设备（如手机、传感器、小型家电），建模需考虑负载的多样性和动态变化，电源为光伏板、储能电池，需考虑光伏输出的波动性。

五、模型性能影响因素与优化方向

5.1 主要影响因素

BD-WPT系统模型的性能（传输效率、功率、稳定性）受多种因素影响，建模过程中需重点考虑以下几点：

• 耦合距离和对准度：随着距离的增加或对准偏差的增大，耦合系数会显著下降，导致传输效率降低，甚至无法正常工作，建模时可通过引入耦合系数函数描述这些影响；

• 谐振频率匹配：对于谐振式BD-WPT系统，发射端与接收端的谐振频率必须精确匹配才能达到最高传输效率，任何频率偏移都会导致失谐，降低传输性能；

• 负载特性：负载的性质（阻性、容性、感性）以及负载的变化，会影响系统的输出功率和效率，尤其是储能设备的内阻和充电状态动态变化，需在建模中充分考虑；

• 功率变换器效率：功率变换器本身的损耗（开关损耗、导通损耗等）直接影响系统的整体效率，双向变换器在两个方向上都应保持高效率；

• 环境因素：温度、湿度、周围金属物体等，会影响线圈的参数和电磁耦合效果，建模时可引入环境参数修正因子，提升模型的准确性。

5.2 模型优化方向

基于上述影响因素，BD-WPT系统模型的优化主要集中在以下三个方面：

• 拓扑优化：优先选择LCC-LCC等高性能补偿拓扑，优化线圈结构和补偿网络参数，提升系统的抗偏移能力和传输效率，例如，LCC-LCC拓扑较SS拓扑，传输效率可提升8.5%，动态响应时间缩短58%；

• 控制策略优化：结合相位同步控制、轻载效率优化控制等，提升系统的动态响应速度和宽功率范围适应性，减少功率损耗，例如，半桥调制策略可使轻载效率提升10%以上；

• 多物理场协同优化：结合电磁场、热场、机械场建模，优化线圈布局、散热设计和机械结构，提升系统的稳定性和可靠性，适用于高精度、高功率应用场景。

六、模型验证与仿真工具

BD-WPT系统模型的准确性需要通过仿真与实验验证，常用的仿真工具和验证方法如下：

• 仿真工具：Maxwell/Simplorer联合仿真（适用于电磁耦合与电路系统协同仿真）、MATLAB/Simulink（适用于系统级建模与控制策略仿真）、PSpice（适用于电路级细节仿真），可实现模型的参数优化、动态响应分析和效率评估；

• 实验验证：搭建实际实验平台，采用利兹线绕制发射/接收线圈，设置与建模一致的参数（如气隙、工作频率、输入输出功率），通过测量传输效率、动态响应时间、功率波形等参数，与模型仿真结果对比，验证模型的准确性。例如，LCC-LCC拓扑的实验验证表明，其传输效率可达93%，与仿真结果基本一致，验证了模型的合理性。

七、总结与展望

双向无线功率传输系统模型是实现双向能量非接触交互的核心理论基础，其建模过程需结合电路原理、电磁耦合理论和控制策略，根据应用场景的需求，选择合适的拓扑结构、建模方法和控制策略，平衡模型的准确性与计算复杂度。目前，LCC-LCC补偿拓扑、相位同步控制和轻载效率优化策略，已成为提升BD-WPT系统性能的关键技术，相关模型已在电动汽车V2G、智能家居等场景中得到初步应用。

未来，BD-WPT系统模型的发展方向主要包括：多目标优化控制（同时优化效率、动态响应及稳定性）、复杂工况（如多设备同时充电、恶劣环境）下的模型适应性提升、多物理场耦合模型的简化与高效计算，以及与智能电网、储能系统的深度融合建模，推动双向无线功率传输技术向产业化、规模化迈进。

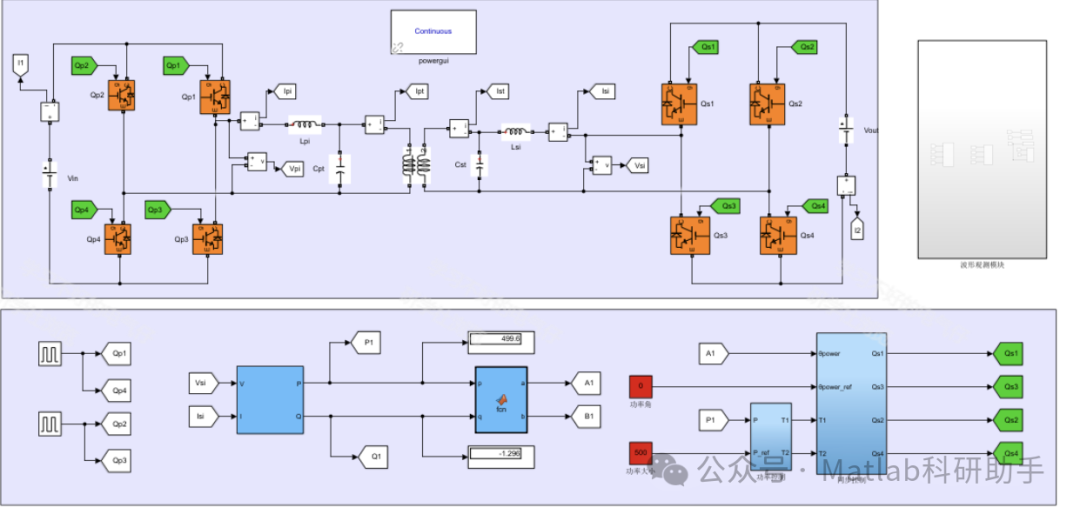

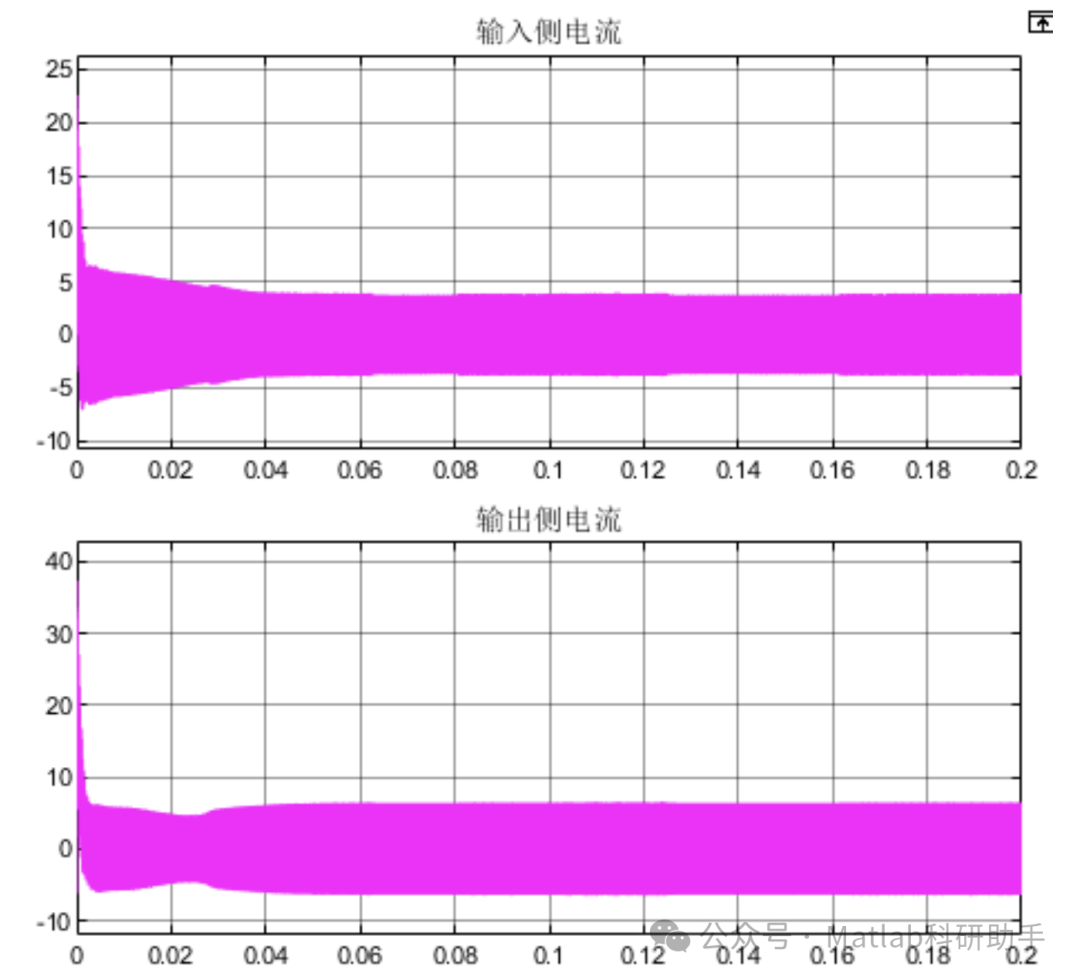

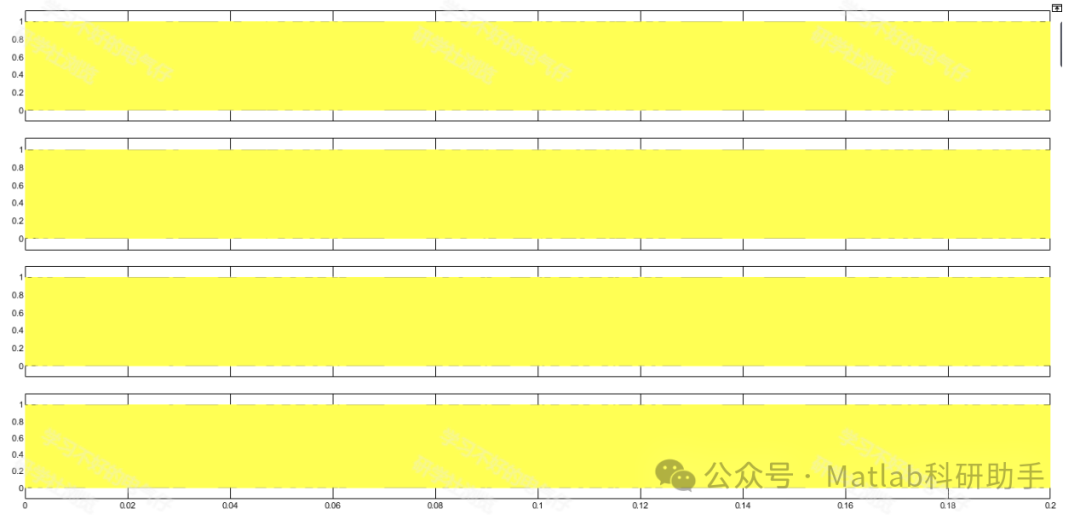

⛳️ 运行结果

🔗 参考文献

[1] 徐健.电场耦合型无线电能传输系统拓扑研究及调谐控制[D].重庆大学,2014.DOI:10.3969/j.issn.1000-6753.2013.11.026.

[2] 吴云亚,阚加荣,谢少军.逆变器无线并联系统的建模与仿真[J].系统仿真学报, 2009(12):6.DOI:CNKI:SUN:XTFZ.0.2009-12-072.
