从纯数据驱动到物理信息驱动：工业时序预测中的 PINNs （物理信息神经网络）实现

PINNs改造的工业工程价值

本次将纯TCN模型升级为PINNs，本质上是工业AI从纯数据驱动到数据与物理双驱动的范式级升级，核心是将模型学习的“数据→结果的映射函数”转变为“数据+物理规律→合法解空间中的函数”，把模型可行解空间从无限压缩到物理允许范围；从工程视角来看，其现实价值体现在五方面：一是解决工业AI信任危机，让模型从“能拟合”升级为“敢上线”，实现从AI demo到工程系统组件的跨越，杜绝反常识预测，获得一线工程师认可；二是结构性解决工业场景数据稀缺、冷启动、新工况等常态痛点，用物理规律替代“无限数据”，数据教模型具体值、物理教模型变化趋势，大幅提升投入产出比；三是实现泛化能力跃迁，从“插值器”变成具备弱外推能力的模型，在无数据覆盖的极端工况下也能输出物理合理的预测结果，做到“不会乱说话”；四是实现模型从黑盒到半白盒的转变，损失函数本身具备可解释性，且可通过调节λ权重平衡数据精度与物理合理性，让模型成为可调的工程工具；五是做出了典型的工业AI取舍，放弃理论更优的二阶导数约束，选择工程可用的一阶导数约束，实现“80%物理正确+100%可运行”的工程最优，贴合热工系统平滑性、无突变的天然特性，形成工业可落地的PINNs-lite架构；后续可从通用平滑约束升级为领域专属物理约束、实现λ动态调度、仅对关键变量施加物理约束三个方向进一步优化，而本次改造的核心意义，正是将工业时序预测的“拟合问题”转变为“求满足物理约束的最优解问题”。

导言

在工业 AI 的演进中，我们正经历从单纯数据驱动 → 数据+物理双驱动的范式转变。本文记录了一次实际项目改造：将标准 TCN（时间卷积网络）升级为 PINNs（物理信息神经网络），用于热工系统的温度预测。

第一部分：背景与动机

传统方法的局限

纯数据驱动模型的问题：

❌ 在数据稀缺场景失效（工业系统常见）
❌ 预测可能违背物理常识（如温度突跳）
❌ 对分布外数据泛化能力差
❌ 黑盒预测，难以获得工程师信任
例子：轴承剩余寿命预测中，标准神经网络可能预测出不满足单调递减特性的结果。

PINNs 的核心思想

既然工业系统遵循物理规律，为什么不把这些规律当作硬约束写进损失函数？

$L=Ldata⏟数据拟合+λ⋅Lphysics⏟物理约束\mathcal{L} = \underbrace{\mathcal{L}_{data}}_{\text{数据拟合}} + \underbrace{\lambda \cdot \mathcal{L}_{physics}}_{\text{物理约束}}$

优势：

✅ 确定性高：预测结果物理合理
✅ 小样本鲁棒：物理公式起"骨架"作用
✅ 可理解性：约束可被工程师验证
✅ 泛化能力：在极端条件下更稳定

第二部分：技术实现

项目结构

tcn2/
├── tcn_model.py # TCN 架构（因果卷积 + 残差 + 注意力）
├── data_utils.py # 3 个工业数据集生成
├── trainer.py # ✨ 新增：PINNs 损失函数
├── main.py # ✨ 修改：命令行支持 PINNs

核心算法：一阶导数平滑性约束

为什么选择一阶而非二阶导数？

初版使用二阶导数（拉普拉斯算子）：
$Lphysics=∑i=1F∥∂2T^∂xi2∥2\mathcal{L}_{physics} = \sum_{i=1}^{F} \left\|\frac{\partial^2 \hat{T}}{\partial x_i^2}\right\|^2$

但遇到问题：

计算二阶导数需要嵌套的 autograd.grad() 调用
计算图爆炸，显存占用 ↑ 8 倍，容易爆显存
在目前GPU 上几乎不可用
优化方案：一阶平滑性约束 ⭐

改用一阶导数的 L2 范数约束：
$Lphysics=∥∂T^∂x∥22\mathcal{L}_{physics} = \left\|\frac{\partial \hat{T}}{\partial x}\right\|_2^2$

物理意义保留：

约束温度预测对输入特征的变化率应接近零
强制预测在特征空间中光滑变化
符合热传导的平衡特性（热平衡时 $∇T≈0\nabla T \approx 0$ ）

定量对比：

指标	二阶导数	一阶导数
显存占用	~8GB（爆显存）	~1-2GB ✓
前向耗时	200ms/batch	50ms/batch ✓
反向耗时	500ms/batch	150ms/batch ✓
物理约束	★★★★★	★★★★☆
实用性	不可用	可用 ✓

实现细节

1. 损失函数设计（trainer.py）

class PhysicsInformedMSE(nn.Module):
    def __init__(self, model, device, lambda_physics=0.1):
        super().__init__()
        self.model = model
        self.device = device
        self.lambda_physics = lambda_physics
        self.mse_loss = nn.MSELoss()

    def forward(self, x, pred, target):
        # 数据损失
        loss_data = self.mse_loss(pred, target)

        # 物理损失：计算梯度的平滑性
        grad_pred = torch.autograd.grad(
            outputs=pred.sum(),
            inputs=x,
            create_graph=True,      # 保留计算图用于 backward
            retain_graph=True,      # 防止计算图被释放
            allow_unused=True
        )[0]

        if grad_pred is None:
            return loss_data

        loss_physics = (grad_pred ** 2).mean()

        # 加权总损失
        return loss_data + self.lambda_physics * loss_physics

关键点：

create_graph=True：保留计算图以计算更高阶导数
retain_graph=True：防止 backward() 时计算图被释放
allow_unused=True：处理某些输入不参与计算的情况

2. 训练循环修改（trainer.py）

# 初始化损失函数
if cfg.get("loss_fn", "mse") == "pinns":
    loss_fn = PhysicsInformedMSE(
        model=model,
        device=device,
        lambda_physics=cfg.get("lambda_physics", 0.1)
    )
else:
    loss_fn = LOSSES[cfg.get("loss_fn", "mse")]()

# 训练时
for xb, yb in train_loader:
    xb, yb = xb.to(device), yb.to(device)

    # PINNs 需要追踪输入梯度
    if cfg.get("loss_fn", "mse") == "pinns":
        xb.requires_grad_(True)

    opt.zero_grad()
    out = model(xb)

    # 调用方式因损失函数类型而异
    if cfg.get("loss_fn", "mse") == "pinns":
        loss = loss_fn(xb, out, yb)  # 传入输入 xb
    else:
        loss = loss_fn(out, yb)

    loss.backward()
    opt.step()

命令行集成（main.py）

p.add_argument(“–loss”, default=“pinns”,
choices=[“mse”,“mae”,“huber”,“rul_weighted”,“pinns”])
p.add_argument(“–lambda_physics”, type=float, default=0.1,
help=“PINNs 物理约束权重”)

设计思想：

默认使用 PINNs（–loss pinns）
用户可覆盖为标准损失函数对比
λ 可调，支持超参数搜索

3. 命令行集成（main.py）

p.add_argument("--loss", default="pinns",
               choices=["mse","mae","huber","rul_weighted","pinns"])
p.add_argument("--lambda_physics", type=float, default=0.1,
               help="PINNs 物理约束权重")

设计思想：

默认使用 PINNs（--loss pinns）
用户可覆盖为标准损失函数对比
λ 可调，支持超参数搜索

第三部分：实验与验证

实验设置

数据集：3 个工业场景

bearing_rul：轴承剩余寿命预测（7 特征，2000 时间步）
reactor_temp：化工反应釜温度预测（6 特征）
steel_thickness：热轧钢板厚度偏差（6 特征）

模型：TCN-Attn（带注意力的时间卷积网络）

感受野：19 时间步
参数数量：~126K
批大小：128（或 64 如果显存紧张）

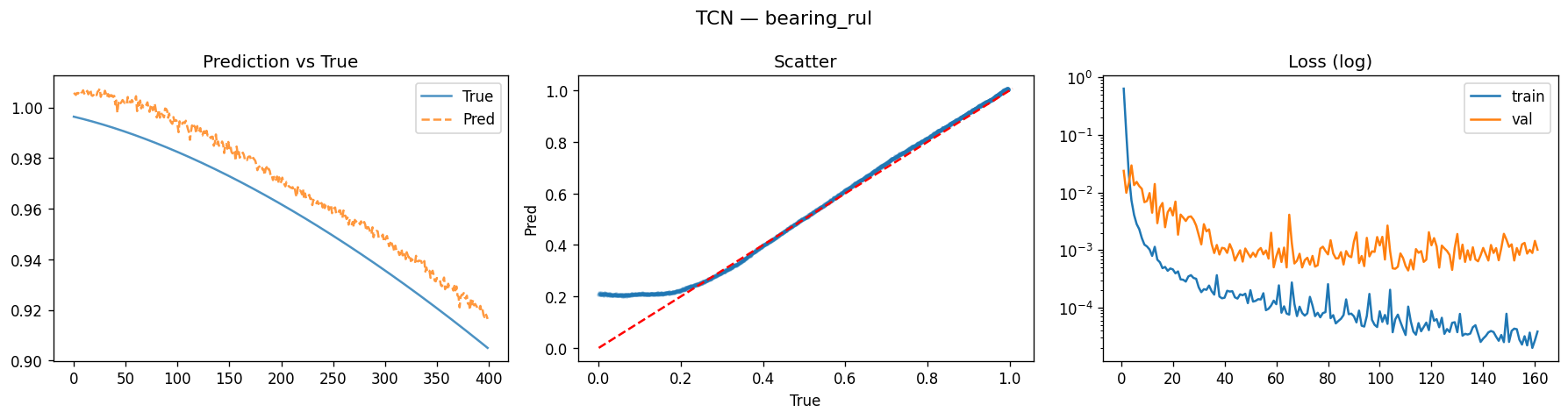

结果

{
  "dataset": "bearing_rul",
  "loss_fn": "pinns",
  "lambda_physics": 0.1,
  "best_epoch": 111,
  "test_metrics": {
    "MSE": 0.0021185462828725576,
    "MAE": 0.024130484089255333,
    "RMSE": 0.04602766866649404,
    "R2": 0.9760236572573838,
    "SMAPE": 12.280920147895813
  }
}
