在电力电子领域，三相三电平整流器的调制方式对其性能有着关键影响。今天咱就唠唠基于Matlab 2018b平台，对SPWM（正弦脉宽调制）和SVPWM（空间矢量脉宽调制）调制展开的仿真研究，还涉及双PI控制、锁相环控制以及中点电压平衡控制这些关键技术，最终实现功率因数为1的目标。

系统参数设定

咱这系统交流侧电压有效值设定为220V，频率50Hz ，额定输出功率30kW，直流母线电压750V，开关频率20kHz。

关键控制技术

双PI控制

双PI控制在整流器里起着调节电流和电压的关键作用。以电流环PI控制为例，简单代码如下：

% 电流环PI控制参数
Kp_i = 0.1;
Ki_i = 10;
% 电流环PI控制器实现
function [output] = current_PI_controller(error, integral)
    global Kp_i Ki_i;
    P_term = Kp_i * error;
    integral = integral + error * Ts;
    I_term = Ki_i * integral;
    output = P_term + I_term;
end

这代码里，Kpi是比例系数，Kii是积分系数。Pterm是比例项，根据当前误差进行快速响应；Iterm是积分项，用于消除稳态误差。两者相加就是输出控制量。

锁相环控制

锁相环（PLL）控制能精准跟踪电网电压相位。简单实现代码如下：

% PLL参数
Kp_pll = 0.01;
Ki_pll = 0.1;
theta = 0;  % 初始相位
function [theta] = PLL(v, theta)
    global Kp_pll Ki_pll;
    error = v;  % 这里简单假设误差为输入电压
    P_term = Kp_pll * error;
    integral = integral + error * Ts;
    I_term = Ki_pll * integral;
    omega = P_term + I_term;
    theta = theta + omega * Ts;
    return theta;
end

Kppll和Kipll分别是PLL的比例和积分系数，通过不断调整相位theta，让整流器与电网保持同步。

中点电压平衡控制

中点电压平衡控制对于三电平整流器稳定运行至关重要。代码示例如下：

% 中点电压平衡控制参数
Kp_m = 0.05;
Ki_m = 0.5;
delta_V = 0;  % 上下电容电压差
function [balance_signal] = midpoint_balance_control(delta_V, integral)
    global Kp_m Ki_m;
    P_term = Kp_m * delta_V;
    integral = integral + delta_V * Ts;
    I_term = Ki_m * integral;
    balance_signal = P_term + I_term;
    return balance_signal;
end

根据上下电容电压差delta_V，通过比例积分运算得到平衡控制信号，来调整中点电压。

SPWM与SVPWM调制对比

基于扇区矢量判断实现SVPWM

SVPWM通过扇区矢量判断来合成参考电压矢量。代码实现如下：

function [T1, T2] = svpwm_sector_and_time_calculation(Vref_alpha, Vref_beta)
    % 扇区判断
    theta = atan2(Vref_beta, Vref_alpha);
    if theta >= 0 && theta < pi/3
        sector = 1;
    elseif theta >= pi/3 && theta < 2*pi/3
        sector = 2;
    % 其他扇区判断类似...
    end
    % 时间计算
    Vdc = 750;  % 直流母线电压
    T = 1/20000;  % 开关周期
    Vref = sqrt(Vref_alpha^2 + Vref_beta^2);
    T1 = (sqrt(3)*Vref/Vdc)*T*sin(pi/3 - abs(theta - floor(theta/(pi/3))*(pi/3)));
    T2 = (sqrt(3)*Vref/Vdc)*T*sin(theta - floor(theta/(pi/3))*(pi/3));
    return [T1, T2];
end

这段代码先判断参考电压矢量所在扇区，再计算对应基本矢量的作用时间T1和T2。

谐波畸变率对比分析

谐波畸变率（THD）能直观反映输出波形的失真程度。SPWM和SVPWM由于调制原理不同，THD表现有差异。SVPWM因更合理地利用电压空间矢量，THD往往更低。在Matlab仿真中，通过harmonic函数计算THD，对比不同调制方式下交流电流的THD值就能看出区别。

电压利用率对比分析

SVPWM电压利用率比SPWM更高。SPWM最大电压利用率为0.866，而SVPWM可达1。这是因为SVPWM直接在电压空间合成参考矢量，减少了电压损失。

电压平衡和不平衡控制对比

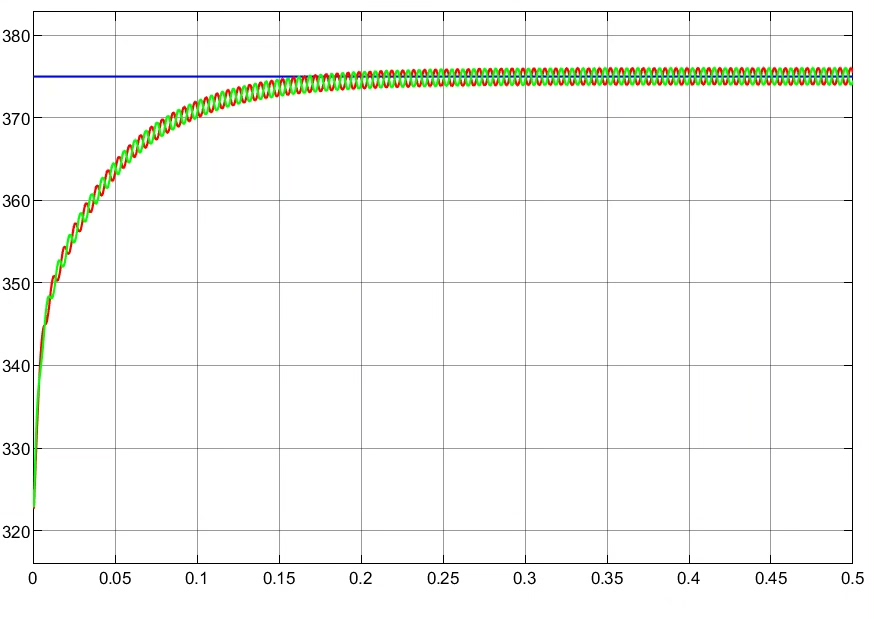

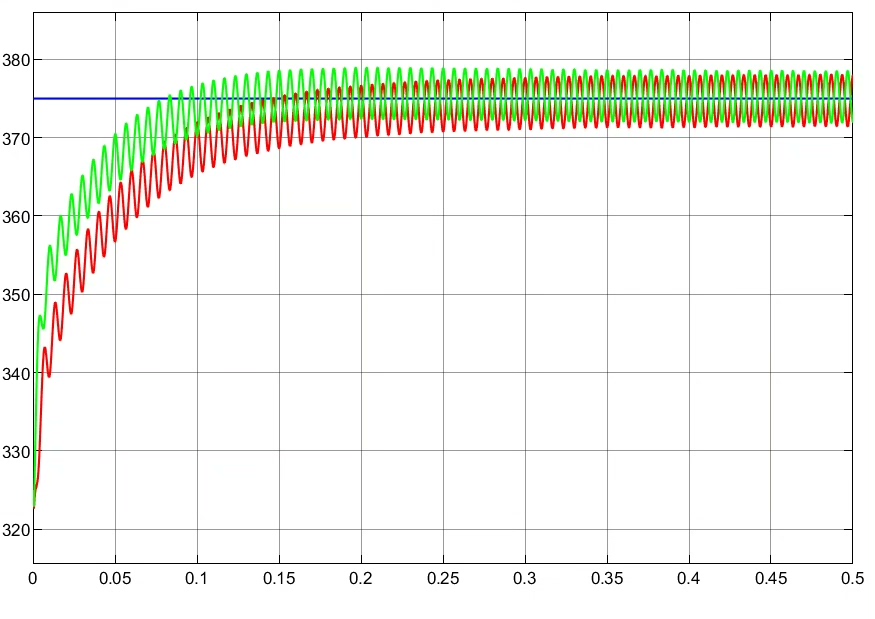

从仿真图4（不加平衡控制的上下电容电压）能看到，中点电压会出现较大波动；而图5（加平衡控制的上下电容电压）显示，通过中点电压平衡控制，上下电容电压能保持稳定，确保整流器可靠运行。

仿真模型与结果

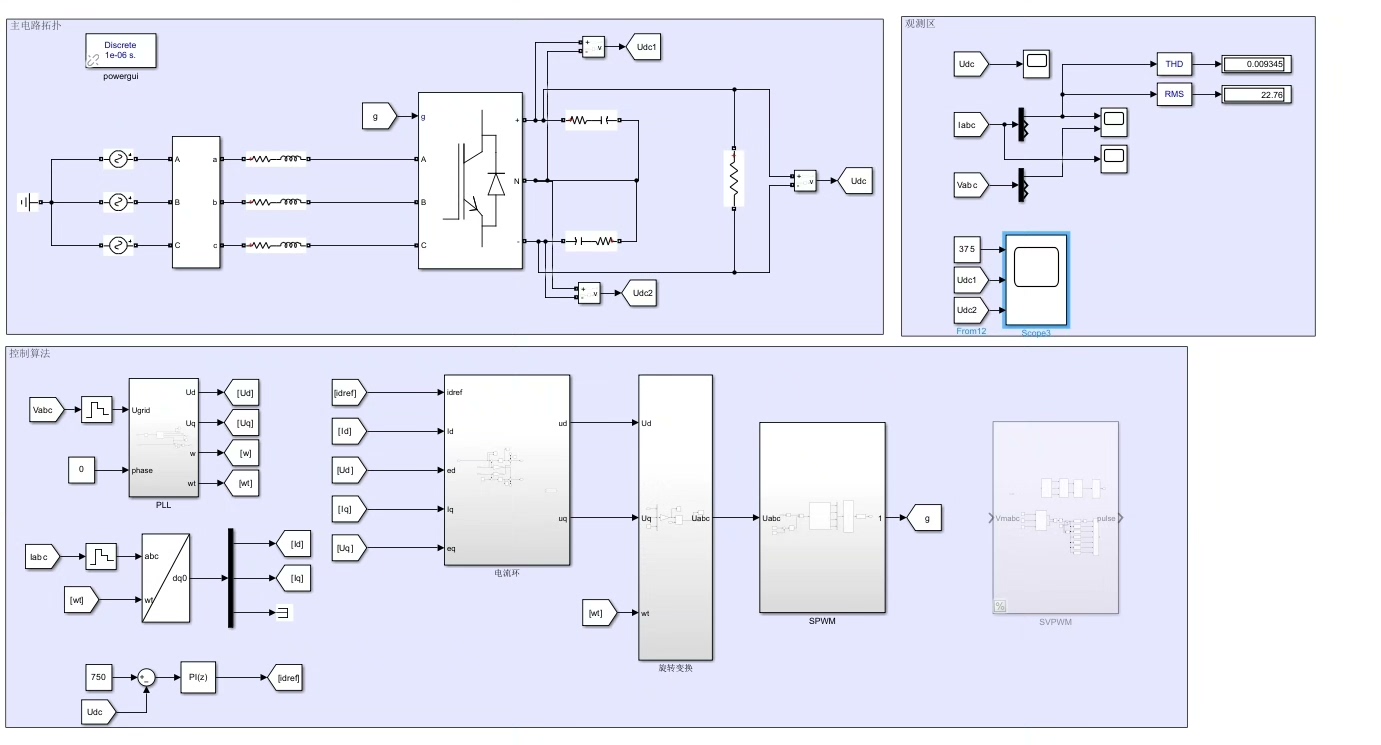

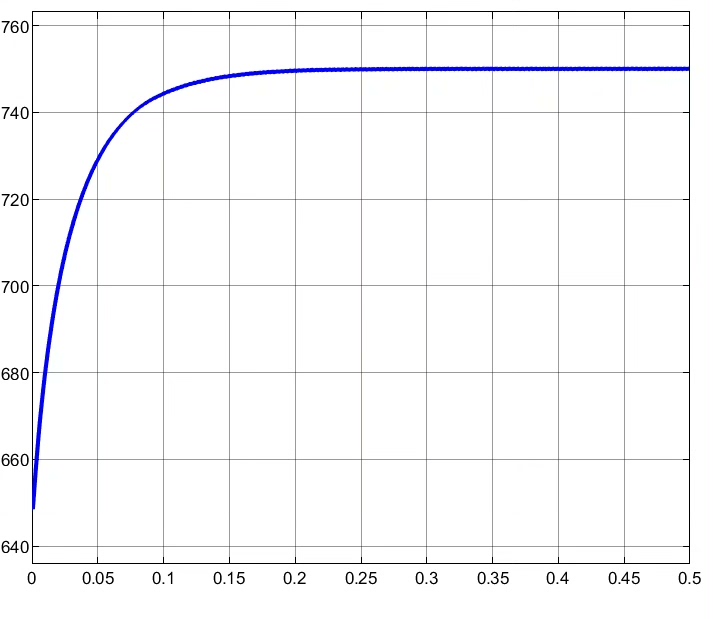

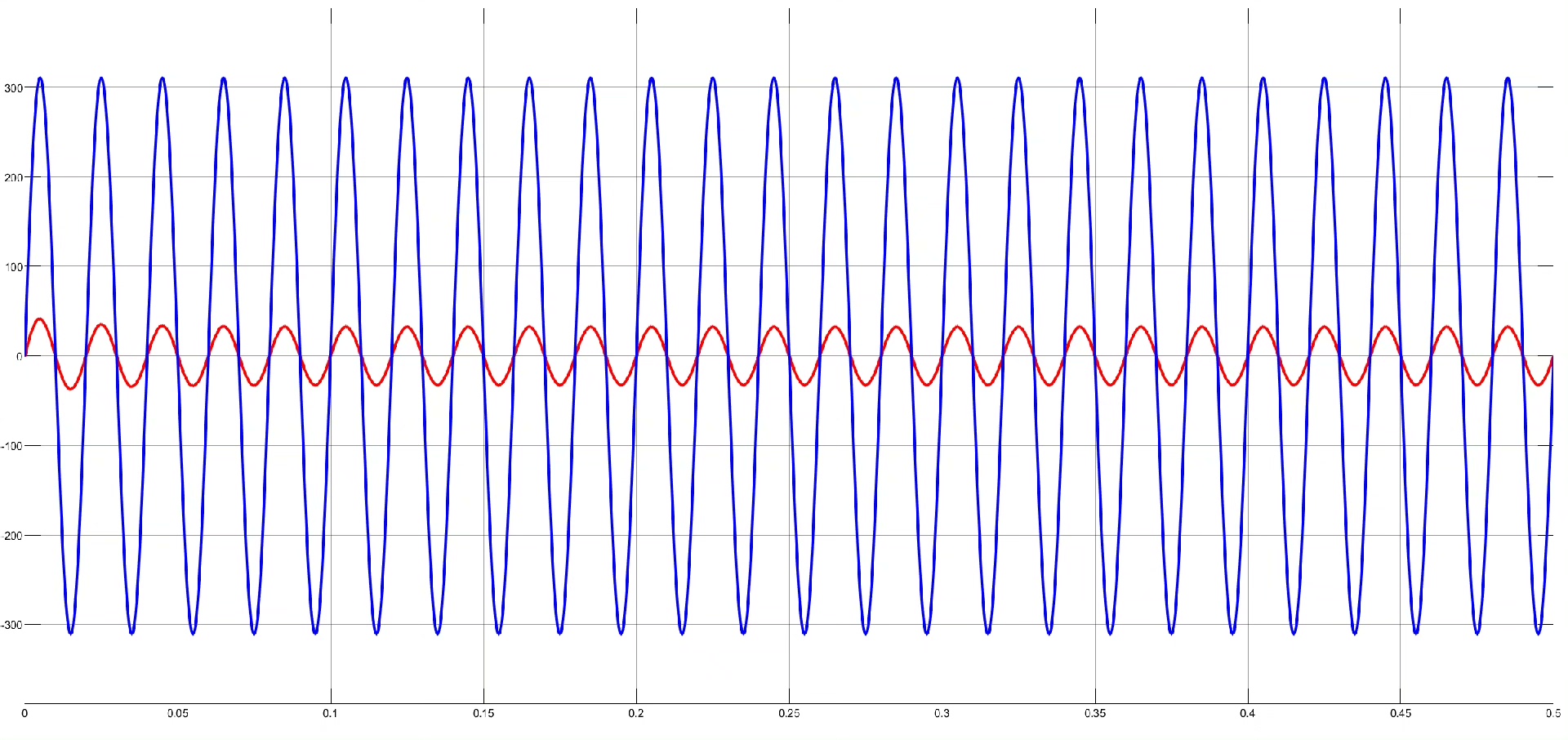

图1的仿真模型搭建好后，运行仿真。图2展示交流电压、电流波形，能看出两者同相位，实现功率因数为1。图3的直流侧电压稳定在750V 。通过对不同调制方式和控制策略的对比，为三相三电平整流器的实际应用提供了有力参考。

三相三电平整流器SPWM和SVPWM调制仿真 Matlab2018b 双PI控制 锁相环控制 中点电压平衡控制 功率因数为1 SPWM和SVPWM调制对比 谐波畸变率对比分析 电压利用率对比分析 电压平衡和不平衡控制对比 基于扇区矢量判断实现svpwm 交流侧电压有效值 220V/50Hz 额定输出功率30kw 直流母线电压750V 开关频率20k 图1 仿真模型 图2 交流电压 电流 图3 直流侧电压 图4 不加平衡控制的上下电容电压 图5 加平衡控制的上下电容电压

这次对三相三电平整流器SPWM和SVPWM调制的仿真研究，让我们深入了解了不同调制方式和控制技术的特点与效果，希望能给同行们一些启发。
