1.插件简介：

本软件为 ArcGIS Pro 插件（Add-in），提供对“当前地图中已选中的要素”进行逐个遍历定位的能力，提升核查、巡检、质检等业务的效率与一致性。

2.下载地址

下载地址：arcgispro遍历要素插件
链接: https://pan.baidu.com/s/1gLkCGFd3PG7zXNsdQw0Qlg?pwd=1234 提取码: 1234


3.主要用途

逐要素空间位置核查与属性核对

统一比例尺下的图形检查与成果对比

批量要素的人工巡检流程辅助

4. 安装与卸载

4.1 安装

获取安装包（通常为 bianli1.esriAddInX）。

双击安装包，按提示完成安装。

重启 ArcGIS Pro。

在 ArcGIS Pro 功能区中确认出现插件按钮（名称以实际部署为准）。

图4-1 插件安装包示例（.esriAddInX）

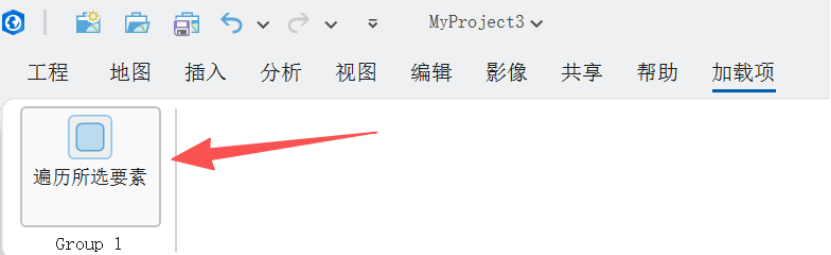

图4-2 ArcGIS Pro 中插件按钮位置

4.2 卸载

在 Windows “应用和功能”或 ArcGIS Pro Add-in 管理界面中卸载对应插件（以部署方式为准）。

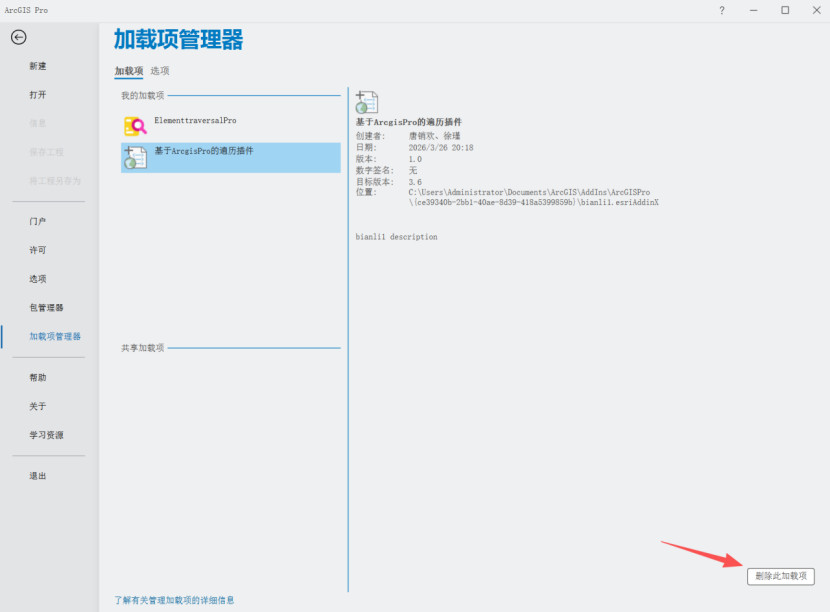

图4-3 卸载入口示例

5. 功能与操作说明

5.1 打开插件面板

打开 ArcGIS Pro 工程并进入地图视图。

点击功能区的 “遍历所选要素”（或同类名称）按钮。

右侧/停靠区域出现遍历工具面板（DockPane）。

图5-1 点击按钮打开面板

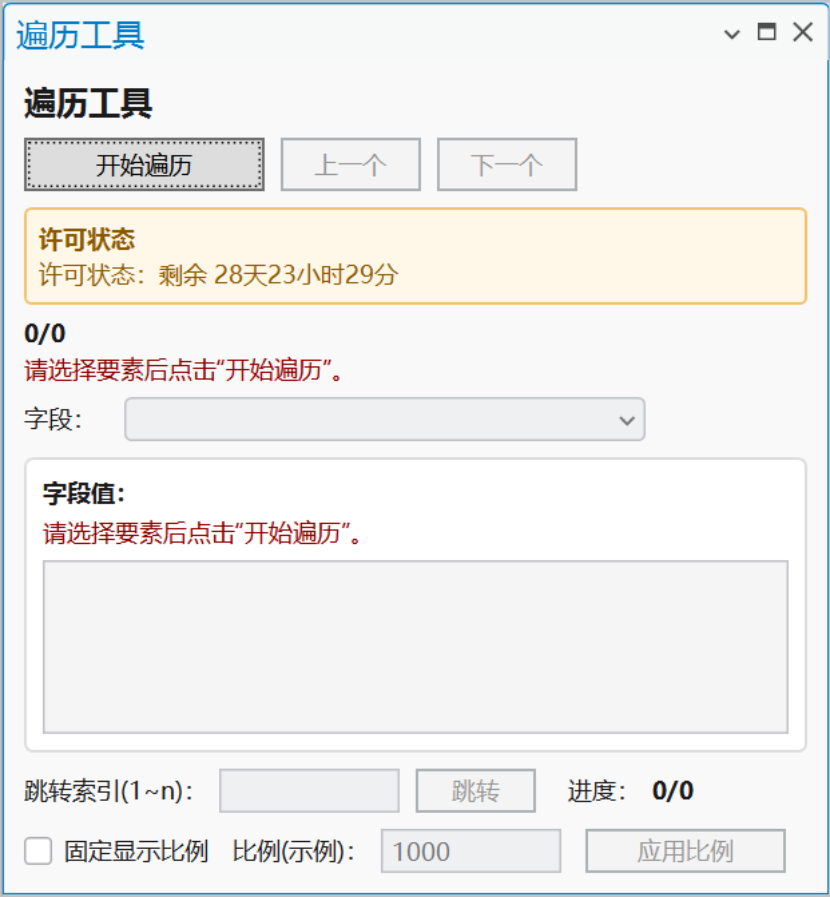

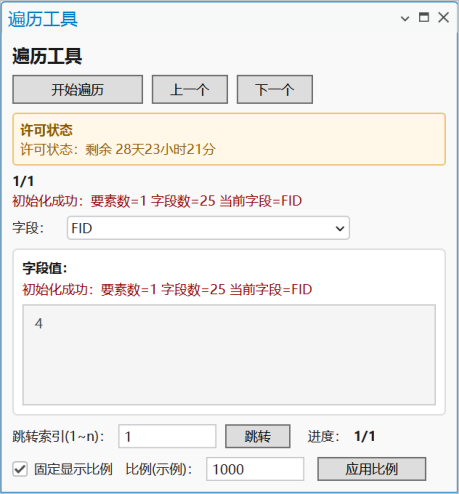

图5-2 遍历工具面板界面

5.2 选择要素与开始遍历

在地图中对同一要素图层进行选择（框选/点选/属性表选择均可）。

确保所选要素来自同一图层。

点击面板 “开始遍历”。

插件会自动定位到当前遍历要素，并更新进度与字段值显示。

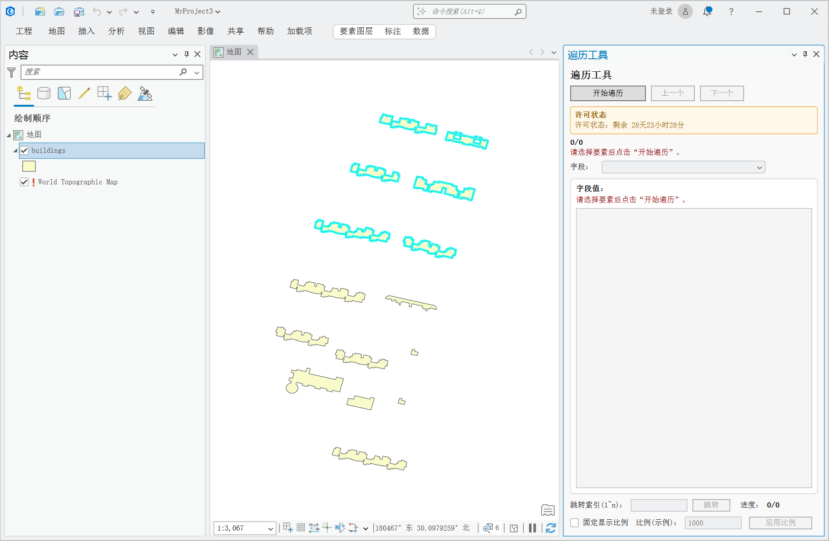

图5-3 地图中选择要素

图5-4 点击“开始遍历”后的定位效果

5.3 上一条/下一条

点击 “上一条”：定位到上一个要素。

点击 “下一条”：定位到下一个要素。

每次切换会更新地图视图、进度显示与字段值。

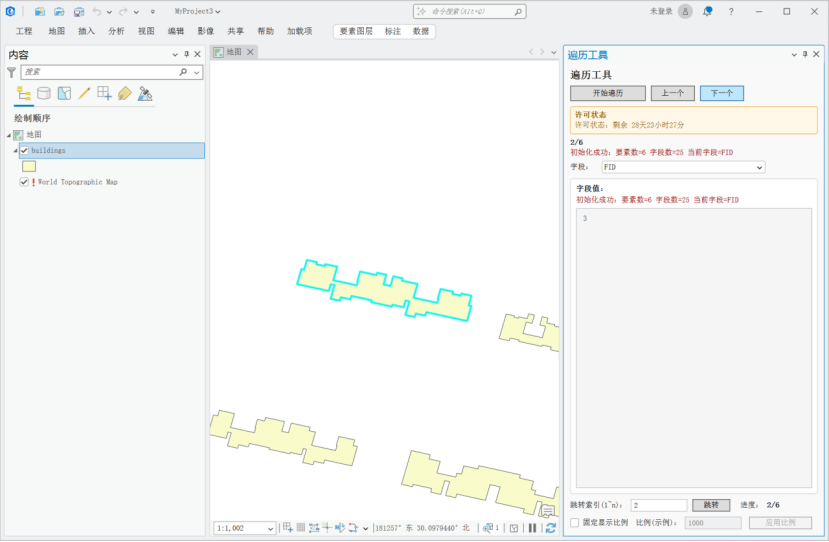

图5-5 上一条/下一条按钮位置与效果

5.4 进度显示

面板进度以 “当前序号/总数” 显示，例如：

3/10：表示正在查看第3个要素，总共10个已选要素。

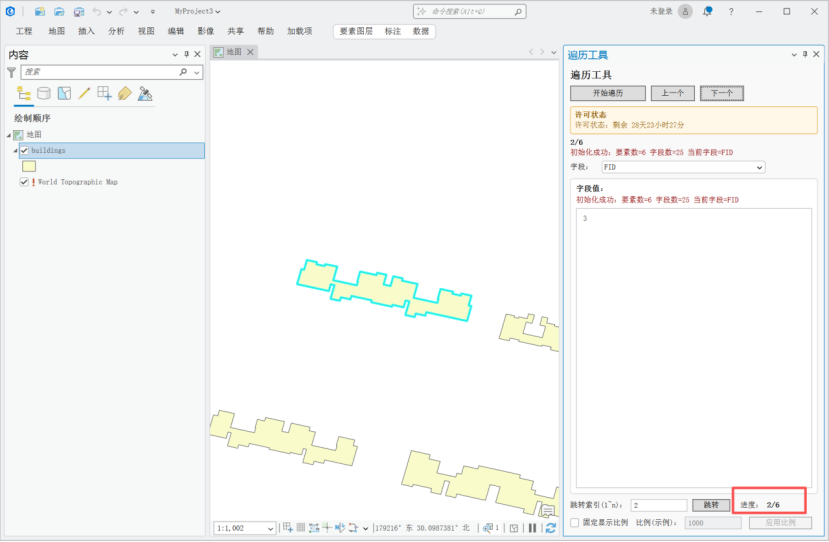

图5-6 进度显示区域

5.5 字段选择与字段值显示

在“字段”下拉框中选择需要核对的字段（如 NAME、ID 等）。

面板“字段值”区域显示当前要素该字段的值。

遍历到其他要素时字段值会自动刷新。

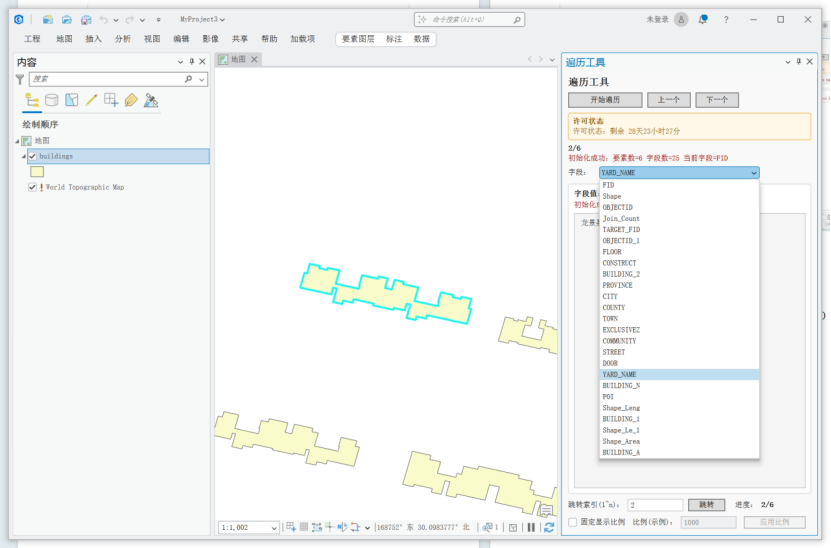

图5-7 字段下拉框

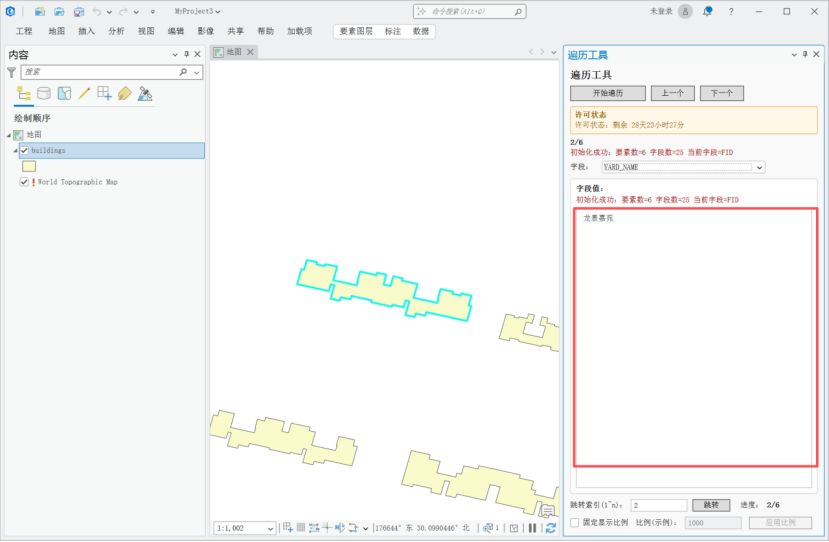

图5-8 字段值显示区域

5.6 跳转

在“跳转序号”输入框中输入要跳转的序号（如 5）。

点击 “跳转”。

插件将定位到第N个要素并更新进度。

说明：序号应在 1 ~ 总数范围内。

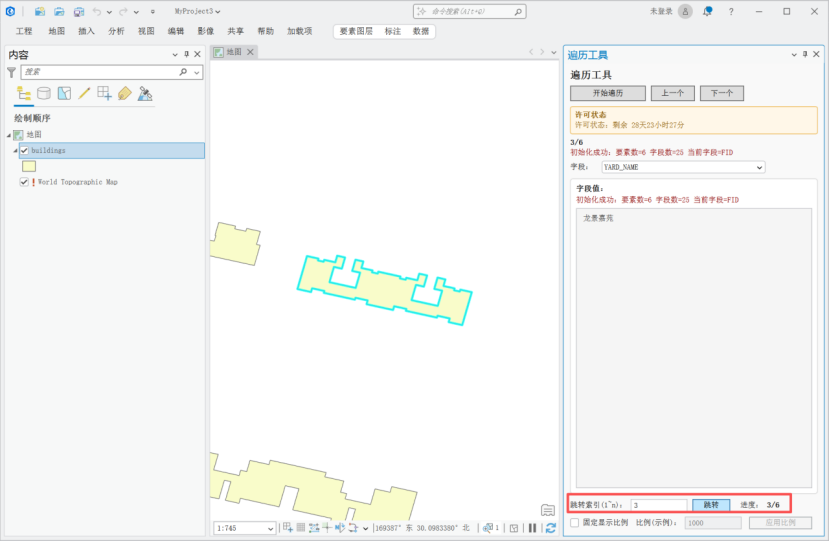

图5-9 跳转功能示例

5.7 固定比例尺定位

用途：在固定比例尺（如 1:5000）下逐要素核查，保证检查尺度一致。

操作步骤：

勾选 “固定显示比例”。

输入比例尺数值（例如 5000）。

点击 “应用比例”。

之后定位要素时，地图将以该要素为中心并按指定比例尺显示。

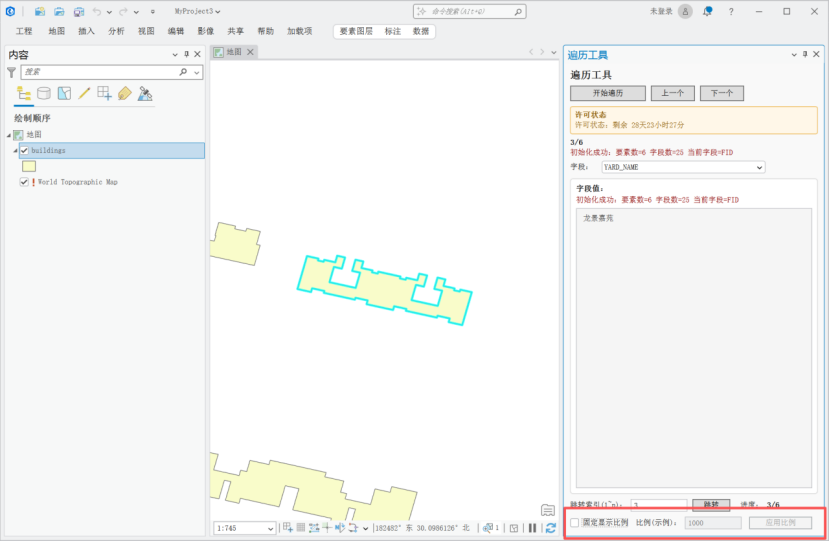

图5-10 固定比例尺设置

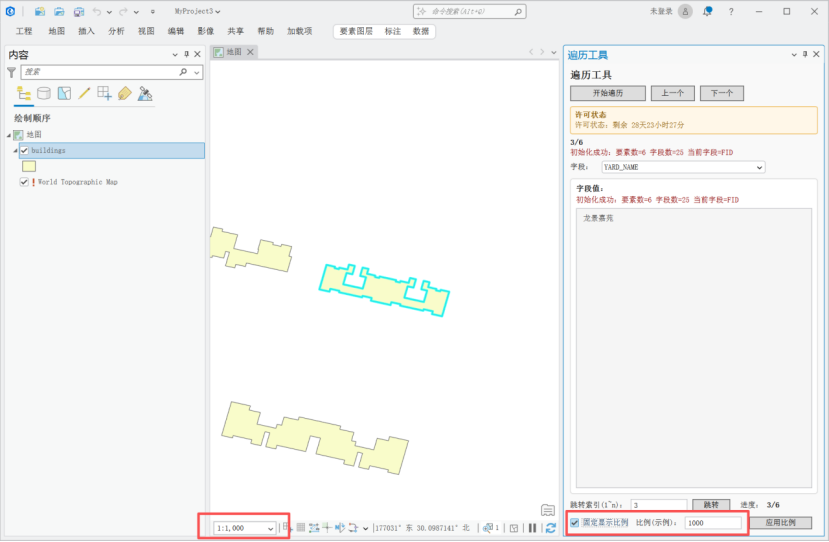

图5-11 应用比例后的定位效果

6. 许可与激活说明

6.1 许可状态显示

面板显示许可状态：

未激活

剩余 X天X小时X分

图6-1 许可状态显示区域

6.2 无许可提示窗口

当许可无效/未激活时，将弹出提示窗口，包含：

机器码（用于申请许可）

复制机器码按钮

导入/激活许可文件按钮

微信二维码（用于对接申请/支持渠道）

图6-2 无许可提示窗口

6.3 激活/导入许可文件

点击 “激活许可”或提示窗口中的 “导入许可文件”。

选择本地 license.lic 文件。

导入成功后许可状态更新为“剩余…”，功能可正常使用。

许可文件示例路径（以实际部署为准）：

C:\Users\Administrator\AppData\Roaming\FeatureTraversalAddIn\license.lic

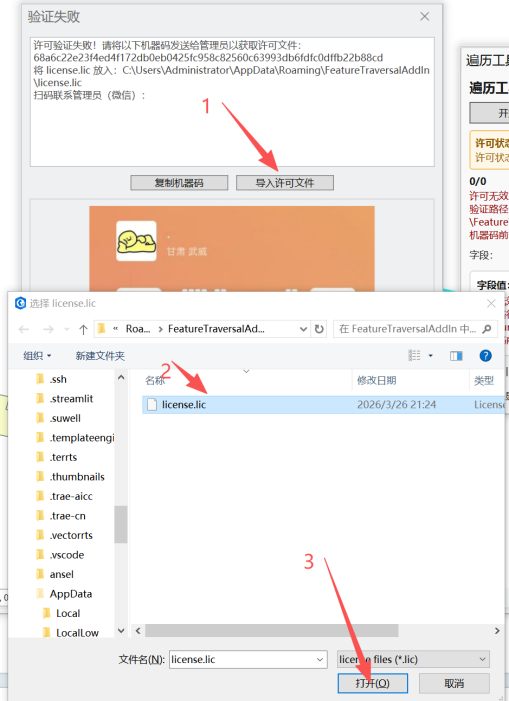

图6-3 选择 license.lic 文件

图6-4 激活成功后的许可状态

7. 常见问题与处理

Q1：开始遍历无反应

确认已在地图中选中要素；且所选要素来自同一图层；且当前有活动地图视图。

Q2：进度显示为 0/0 或为空

通常是未选中要素或跨图层混选；重新选择后再“开始遍历”。

Q3：字段下拉框为空

确认选择对象为要素图层（FeatureLayer）；可重新开始遍历刷新字段列表。

Q4：跳转不生效

确认输入为数字且在 1~总数范围；确保已开始遍历。

Q5：固定比例没效果

确认勾选“固定显示比例”；输入正数比例尺；点击“应用比例”。

Q6：导入许可失败（文件占用）

稍后重试；关闭可能占用许可文件的操作；一般再次导入即可。
