第四十五篇：电磁制动器仿真

摘要

电磁制动器是一种利用电磁感应原理产生制动力矩的非接触式制动装置，广泛应用于高速列车、电梯、起重机械等领域。本主题将深入探讨电磁制动器的工作原理、数学建模方法和数值仿真技术。首先介绍涡流制动的物理机制，包括法拉第电磁感应定律、涡流分布和洛伦兹力计算；然后建立电磁-热-力耦合的数学模型，推导制动力矩的解析表达式；接着详细讲解有限元数值仿真方法，包括网格划分、边界条件设置和求解策略；最后通过Python实现轨道电磁制动系统的完整仿真，分析制动特性曲线、温度场分布和制动效率，为电磁制动器的设计优化提供理论指导。

关键词

电磁制动器，涡流制动，集肤效应，制动力矩，电磁-热耦合，有限元方法，轨道制动，Python仿真

在这里插入图片描述

1. 电磁制动器概述

1.1 电磁制动器的工作原理

电磁制动器（Electromagnetic Brake）是一种利用电磁感应原理将运动物体的动能转化为电能，进而转化为热能散失的制动装置。与传统的摩擦制动相比，电磁制动具有非接触、无磨损、响应快、制动力可调等显著优点。

电磁制动器的基本工作原理基于法拉第电磁感应定律：当导体在磁场中运动时，导体内部会产生感应电动势，进而形成涡流（Eddy Current）。根据楞次定律，这些涡流会产生一个与运动方向相反的电磁力，即制动力。

电磁制动器主要分为以下几种类型：

1. 涡流制动器（Eddy Current Brake）

涡流制动器是最常见的电磁制动形式。其基本结构包括永磁体或电磁铁产生的静态磁场，以及相对于磁场运动的导电部件（通常是金属盘或轨道）。当导电部件切割磁力线时，内部产生涡流，涡流与磁场相互作用产生制动力。

涡流制动器又可细分为：

线性涡流制动器：用于磁悬浮列车、高速列车等，制动电磁铁安装在车辆上，与轨道形成气隙
旋转涡流制动器：用于电梯、起重机等旋转机械，导电盘与旋转轴连接，在磁场中产生涡流

2. 磁滞制动器（Hysteresis Brake）

磁滞制动器利用铁磁材料的磁滞损耗产生制动力。当转子在磁场中旋转时，材料内部的磁畴不断重新取向，产生磁滞损耗，形成与转速成正比的制动力矩。磁滞制动器的特点是制动力矩与转速无关，仅取决于磁场强度。

3. 磁粉制动器（Magnetic Particle Brake）

磁粉制动器利用磁粉在磁场作用下形成的磁粉链传递力矩。当线圈通电产生磁场时，磁粉沿磁力线排列形成刚性连接，主动端和从动端之间通过磁粉链传递力矩。这种制动器可以实现平滑的力矩控制。

1.2 电磁制动器的应用领域

电磁制动器在现代工业和交通运输领域有着广泛的应用：

1. 高速列车制动系统

在高速列车（时速300km/h以上）中，传统的摩擦制动面临严峻挑战：制动盘和闸片磨损严重、热负荷大、维护成本高。涡流制动作为非接触式制动方式，可以承担高速段的主要制动任务，显著降低摩擦制动的负担。

德国ICE高速列车、法国TGV、日本新干线等都采用了涡流制动作为辅助制动方式。中国CRH系列动车组也在部分车型上配备了涡流制动装置。

2. 磁悬浮列车制动

磁悬浮列车由于没有轮轨接触，无法使用传统的摩擦制动，电磁制动成为主要的制动方式。上海磁悬浮示范线采用的就是涡流制动技术。

3. 起重机械和电梯

在起重机械中，电磁制动器用于控制重物的下降速度，防止失控坠落。在电梯系统中，电磁制动器作为安全制动装置，在断电或紧急情况下自动制动。

4. 风力发电机组

风力发电机组的偏航系统和变桨系统使用电磁制动器进行精确的位置控制。电磁制动器可以在任何位置提供保持力矩，确保风机对准风向。

5. 测试设备和工业自动化

在电机测试台、材料试验机等设备中，电磁制动器作为负载装置，可以精确模拟各种负载特性。在工业自动化生产线中，电磁制动器用于控制传送带、机械臂的运动。

1.3 电磁制动器的设计挑战

电磁制动器的设计面临多方面的技术挑战：

1. 制动力的计算与优化

制动力与磁场强度、运动速度、导体材料、气隙大小等多种因素相关。建立准确的制动力计算模型是设计的基础。同时，需要在有限的空间和重量约束下最大化制动力。

2. 热管理设计

涡流在导体中产生焦耳热，导致导体温度升高。过高的温度会降低材料性能，甚至造成热损伤。需要进行热分析，设计有效的散热措施。

3. 磁路设计

磁路设计决定了磁场的分布和强度。需要优化磁极形状、气隙大小、磁路材料等参数，以获得均匀的磁场分布和最小的漏磁。

4. 控制策略

电磁制动器需要与整车控制系统协调工作。需要设计合理的制动控制策略，实现制动力的平滑调节，避免冲击和振动。

5. 电磁兼容性

强磁场可能对周围的电子设备和通信系统产生干扰。需要进行电磁兼容性设计，采取屏蔽和滤波措施。

2. 涡流制动的物理基础

2.1 法拉第电磁感应定律

涡流制动的物理基础是法拉第电磁感应定律。当导体在磁场中运动或磁场发生变化时，导体中会产生感应电动势。

法拉第电磁感应定律的积分形式为：

$E=−dΦBdt\mathcal{E} = -\frac{d\Phi_B}{dt}$

其中， $E\mathcal{E}$ 是感应电动势， $ΦB\Phi_B$ 是穿过回路的磁通量。

微分形式为：

$∇×E=−∂B∂t\nabla \times \mathbf{E} = -\frac{\partial \mathbf{B}}{\partial t}$

对于运动的导体，感应电场可以表示为：

$E=v×B\mathbf{E} = \mathbf{v} \times \mathbf{B}$

其中， $v\mathbf{v}$ 是导体的运动速度， $B\mathbf{B}$ 是磁感应强度。

2.2 涡流的产生与分布

在电磁制动器中，导电轨道或制动盘在磁场中运动，内部产生感应电场。根据欧姆定律，感应电场驱动自由电子运动，形成涡流：

$J=σE=σ(v×B)\mathbf{J} = \sigma \mathbf{E} = \sigma (\mathbf{v} \times \mathbf{B})$

其中， $J\mathbf{J}$ 是电流密度， $σ\sigma$ 是电导率。

涡流在导体中的分布受到集肤效应的影响。由于涡流本身产生的磁场会抵消外部磁场，涡流主要集中在导体表面附近。集肤深度 $δ\delta$ 定义为：

$δ=2ωμσ\delta = \sqrt{\frac{2}{\omega \mu \sigma}}$

对于线性运动的涡流制动器，可以用等效频率 $ω=2πv/λ\omega = 2\pi v / \lambda$ 来估算集肤深度，其中 $v$ 是运动速度， $λ\lambda$ 是磁极间距。

2.3 洛伦兹力与制动力

涡流在磁场中受到洛伦兹力的作用。洛伦兹力密度为：

$f=J×B=σ(v×B)×B\mathbf{f} = \mathbf{J} \times \mathbf{B} = \sigma (\mathbf{v} \times \mathbf{B}) \times \mathbf{B}$

对于一维情况（假设速度沿x方向，磁场沿z方向），制动力密度简化为：

$fx=−σvBz2f_x = -\sigma v B_z^2$

负号表示力的方向与运动方向相反，即制动力。

单位面积上的制动力（制动力密度）为：

$\int_0^\infty f_x \, dy = -\sigma v \int_0^\infty B_z^2(y) \, dy$

考虑集肤效应，磁场在导体内部呈指数衰减：

$Bz(y)=B0e−y/δB_z(y) = B_0 e^{-y/\delta}$

代入积分得到：

$-\sigma v B_0^2 \int_0^\infty e^{-2y/\delta} dy = -\frac{\sigma v B_0^2 \delta}{2}$

将集肤深度公式代入，得到：

$-B_0^2 \sqrt{\frac{\sigma v}{2\mu}}$

这就是涡流制动力密度的简化表达式。

2.4 制动力矩的计算

对于旋转涡流制动器，制动力矩的计算需要考虑几何形状。假设制动盘的外半径为 $R_o$ ，内半径为 $R_i$ ，厚度为 $h$ ，磁极覆盖的扇形角度为 $θ\theta$ 。

在半径 $r$ 处，线速度为 $\omega r$ ，制动力密度为：

$-B_0^2 \sqrt{\frac{\sigma \omega r}{2\mu}}$

制动力矩为：

$\int_{R_i}^{R_o} p(r) \cdot r \cdot h \cdot r \, d\theta$

对于简化模型，假设磁场均匀分布，制动力矩可以近似为：

$\frac{\pi \sigma h B_0^2 \omega}{4} (R_o^4 - R_i^4)$

这表明制动力矩与转速成正比，与磁感应强度的平方成正比。

3. 电磁-热耦合数学模型

3.1 电磁场控制方程

涡流制动器的电磁场可以用准静态麦克斯韦方程组描述：

安培定律：

$∇×H=J\nabla \times \mathbf{H} = \mathbf{J}$

法拉第定律：

$∇×E=−∂B∂t\nabla \times \mathbf{E} = -\frac{\partial \mathbf{B}}{\partial t}$

本构关系：

$B=μH,J=σE\mathbf{B} = \mu \mathbf{H}, \quad \mathbf{J} = \sigma \mathbf{E}$

引入磁矢势 $A\mathbf{A}$ ，使得 $B=∇×A\mathbf{B} = \nabla \times \mathbf{A}$ ，则电场可以表示为：

$E=−∂A∂t−∇ϕ\mathbf{E} = -\frac{\partial \mathbf{A}}{\partial t} - \nabla \phi$

对于涡流问题，通常假设标量势 $ϕ=0\phi = 0$ ，则：

$J=−σ∂A∂t\mathbf{J} = -\sigma \frac{\partial \mathbf{A}}{\partial t}$

代入安培定律，得到磁矢势的控制方程：

$∇×(1μ∇×A)+σ∂A∂t=0\nabla \times \left(\frac{1}{\mu} \nabla \times \mathbf{A}\right) + \sigma \frac{\partial \mathbf{A}}{\partial t} = 0$

对于二维问题（假设磁场在x-y平面内变化，z方向均匀），可以简化为标量方程：

$∂∂x(1μ∂Az∂x)+∂∂y(1μ∂Az∂y)−σ∂Az∂t=0\frac{\partial}{\partial x}\left(\frac{1}{\mu} \frac{\partial A_z}{\partial x}\right) + \frac{\partial}{\partial y}\left(\frac{1}{\mu} \frac{\partial A_z}{\partial y}\right) - \sigma \frac{\partial A_z}{\partial t} = 0$

3.2 热传导方程

涡流产生的焦耳热是制动器的主要热源。热功率密度为：

$\frac{|\mathbf{J}|^2}{\sigma} = \sigma \left|\frac{\partial \mathbf{A}}{\partial t}\right|^2$

对于运动的导体，热传导方程需要考虑对流换热：

$ρcp(∂T∂t+v⋅∇T)=∇⋅(k∇T)+q\rho c_p \left(\frac{\partial T}{\partial t} + \mathbf{v} \cdot \nabla T\right) = \nabla \cdot (k \nabla T) + q$

其中， $ρ\rho$ 是密度， $c_p$ 是比热容， $k$ 是热导率， $T$ 是温度。

对于稳态问题（长时间制动），可以简化为：

$ρcpv⋅∇T=∇⋅(k∇T)+q\rho c_p \mathbf{v} \cdot \nabla T = \nabla \cdot (k \nabla T) + q$

边界条件通常包括：

与空气接触的表面：对流换热边界
与轨道接触的表面（对于轨道制动）：传导换热边界

3.3 材料属性的温度依赖性

在高温条件下，材料的电磁和热物性会发生显著变化：

电导率的温度依赖性：

$σ(T)=σ01+α(T−T0)\sigma(T) = \frac{\sigma_0}{1 + \alpha (T - T_0)}$

其中， $σ0\sigma_0$ 是参考温度 $T_0$ 下的电导率， $α\alpha$ 是电阻温度系数。

磁导率的温度依赖性：

对于铁磁材料，磁导率随温度升高而降低，在居里温度附近急剧下降：

$μ(T)=μ0[1+(μr−1)(1−TTc)β],T<Tc\mu(T) = \mu_0 \left[1 + (\mu_r - 1) \left(1 - \frac{T}{T_c}\right)^\beta\right], \quad T < T_c$

其中， $T_c$ 是居里温度， $β\beta$ 是临界指数（通常取0.5）。

热导率的温度依赖性：

$k_0 \left(\frac{T}{T_0}\right)^n$

其中， $n$ 的取值范围为-0.5到1.5，取决于材料类型。

3.4 耦合求解策略

电磁-热耦合问题可以采用以下求解策略：

1. 弱耦合（顺序求解）

(1) 求解电磁场方程，得到涡流分布
(2) 计算焦耳热功率
(3) 求解热传导方程，得到温度分布
(4) 更新材料属性
(5) 重复步骤(1)-(4)直到收敛

这种方法计算效率较高，适用于耦合程度不强的场合。

2. 强耦合（同时求解）

将电磁场方程和热传导方程联立，同时求解所有未知量。这种方法精度高，但计算量大，适用于强耦合问题。

3. 时间步进法

对于瞬态问题，采用时间步进法：

$An+1−AnΔt=f(An+1,Tn)\frac{\mathbf{A}^{n+1} - \mathbf{A}^n}{\Delta t} = f(\mathbf{A}^{n+1}, T^n)$

$Tn+1−TnΔt=g(An+1,Tn+1)\frac{T^{n+1} - T^n}{\Delta t} = g(\mathbf{A}^{n+1}, T^{n+1})$

在每个时间步内，先求解电磁场，再求解温度场，交替进行。

4. 有限元数值仿真方法

4.1 有限元离散

对于二维涡流问题，采用伽辽金有限元方法。将求解域 $Ω\Omega$ 离散为三角形或四边形单元，在每个单元内用形函数近似磁矢势：

$Aze=∑i=1nNiAz,iA_z^e = \sum_{i=1}^{n} N_i A_{z,i}$

其中， $N_i$ 是形函数， $A_{z,i}$ 是节点值， $n$ 是单元节点数。

加权余量方程为：

$∫Ω[1μ∇Ni⋅∇Az+σNi∂Az∂t]dΩ=∮ΓNi1μ∂Az∂ndΓ\int_\Omega \left[\frac{1}{\mu} \nabla N_i \cdot \nabla A_z + \sigma N_i \frac{\partial A_z}{\partial t}\right] d\Omega = \oint_\Gamma N_i \frac{1}{\mu} \frac{\partial A_z}{\partial n} d\Gamma$

对于稳态问题，时间导数项为零，简化为泊松方程。

4.2 边界条件处理

Dirichlet边界条件：

在远场边界或对称边界上，指定磁矢势的值：

$A_z = A_0$

对于涡流制动器，通常在远离磁极的边界上设 $A_z = 0$ 。

Neumann边界条件：

在磁极表面，指定磁场的法向分量：

$∂Az∂n=−Bn\frac{\partial A_z}{\partial n} = -B_n$

这对应于给定的磁通密度分布。

周期性边界条件：

对于周期性排列的磁极，可以使用周期性边界条件减少计算量。

4.3 非线性问题处理

当考虑铁磁材料的非线性磁化特性时，磁导率 $μ\mu$ 是磁场强度的函数：

$μ=μ(H)=B(H)H\mu = \mu(H) = \frac{B(H)}{H}$

这需要采用迭代方法求解：

牛顿-拉夫森法：

$K(Ak)ΔA=−R(Ak)\mathbf{K}(\mathbf{A}^k) \Delta \mathbf{A} = -\mathbf{R}(\mathbf{A}^k)$

$Ak+1=Ak+ΔA\mathbf{A}^{k+1} = \mathbf{A}^k + \Delta \mathbf{A}$

其中， $K\mathbf{K}$ 是雅可比矩阵， $R\mathbf{R}$ 是残差向量。

逐次代换法（Picard迭代）：

$K(μ(Ak))Ak+1=F\mathbf{K}(\mu(\mathbf{A}^k)) \mathbf{A}^{k+1} = \mathbf{F}$

这种方法收敛较慢，但实现简单。

4.4 后处理与制动力计算

求解得到磁矢势分布后，可以计算各种物理量：

磁感应强度：

$Bx=∂Az∂y,By=−∂Az∂xB_x = \frac{\partial A_z}{\partial y}, \quad B_y = -\frac{\partial A_z}{\partial x}$

涡流密度：

$Jz=−σ∂Az∂t=−σv∂Az∂xJ_z = -\sigma \frac{\partial A_z}{\partial t} = -\sigma v \frac{\partial A_z}{\partial x}$

制动力密度：

$fx=JzBy=σv∂Az∂x∂Az∂yf_x = J_z B_y = \sigma v \frac{\partial A_z}{\partial x} \frac{\partial A_z}{\partial y}$

总制动力通过对求解域积分得到：

$\int_\Omega f_x \, d\Omega$

5. Python仿真实现

5.1 仿真案例：轨道电磁制动系统

本节通过Python实现一个轨道电磁制动系统的仿真。考虑一个简化的二维模型：电磁铁安装在车辆底部，与钢轨之间形成气隙。当车辆运动时，钢轨中产生涡流，产生制动力。

仿真包括以下内容：

建立几何模型和网格
求解电磁场分布
计算涡流和制动力
分析温度场分布
绘制各种结果图

5.2 代码实现

"""
电磁制动器仿真
主题045：电磁制动器仿真
"""

import numpy as np
import matplotlib.pyplot as plt
from matplotlib.patches import Rectangle, FancyBboxPatch
import matplotlib
matplotlib.use('Agg')

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

print("=" * 70)
print("电磁制动器仿真程序")
print("主题045：电磁制动器仿真")
print("=" * 70)

# ==================== 1. 参数设置 ====================

# 几何参数
pole_length = 0.3      # 磁极长度 (m)
pole_width = 0.1       # 磁极宽度 (m)
air_gap = 0.01         # 气隙 (m)
rail_thickness = 0.02  # 轨道厚度 (m)

# 电磁参数
B0 = 1.0               # 磁极表面磁感应强度 (T)
v_train = 100 / 3.6    # 列车速度 (m/s), 100 km/h
mu_0 = 4 * np.pi * 1e-7  # 真空磁导率 (H/m)
mu_r = 1000            # 轨道相对磁导率
sigma = 6.3e6          # 轨道电导率 (S/m), 钢轨

# 热学参数
rho_m = 7850           # 密度 (kg/m³)
c_p = 460              # 比热容 (J/(kg·K))
k_thermal = 45         # 热导率 (W/(m·K))
T_ambient = 20         # 环境温度 (°C)
h_conv = 25            # 对流换热系数 (W/(m²·K))

print("\n【系统参数】")
print(f"  磁极尺寸: {pole_length*1000:.0f}mm × {pole_width*1000:.0f}mm")
print(f"  气隙: {air_gap*1000:.1f} mm")
print(f"  轨道厚度: {rail_thickness*1000:.1f} mm")
print(f"  列车速度: {v_train*3.6:.1f} km/h")
print(f"  磁感应强度: {B0:.2f} T")

# ==================== 2. 计算集肤深度 ====================

# 等效频率
lambda_pole = pole_length  # 特征长度
f_equiv = v_train / lambda_pole

# 集肤深度
delta = np.sqrt(2 / (2 * np.pi * f_equiv * mu_0 * mu_r * sigma))

print(f"\n【集肤效应】")
print(f"  等效频率: {f_equiv:.2f} Hz")
print(f"  集肤深度: {delta*1000:.3f} mm")
print(f"  轨道厚度/集肤深度: {rail_thickness/delta:.2f}")

# ==================== 3. 制动力计算 ====================

# 简化解析模型
# 制动力密度: p = B0^2 * sqrt(sigma * v / (2 * mu))
mu = mu_0 * mu_r
p_brake = B0**2 * np.sqrt(sigma * v_train / (2 * mu))

# 总制动力 (单极)
F_brake = p_brake * pole_length * pole_width

# 制动功率
P_brake = F_brake * v_train

print(f"\n【制动特性】")
print(f"  制动力密度: {p_brake/1e3:.2f} kN/m²")
print(f"  单极制动力: {F_brake/1e3:.2f} kN")
print(f"  制动功率: {P_brake/1e3:.2f} kW")

# ==================== 4. 速度-制动力特性曲线 ====================

v_range = np.linspace(0, 200, 100) / 3.6  # 0-200 km/h

# 不同速度下的制动力
F_brake_curve = np.zeros_like(v_range)
for i, v in enumerate(v_range):
    if v > 0.1:
        p = B0**2 * np.sqrt(sigma * v / (2 * mu))
        F_brake_curve[i] = p * pole_length * pole_width

# 考虑饱和效应的修正（高速时制动力趋于饱和）
F_saturation = B0**2 * pole_length * pole_width / mu_0
F_brake_corrected = F_brake_curve * (1 - np.exp(-v_range/50))

print("\n正在绘制仿真结果...")

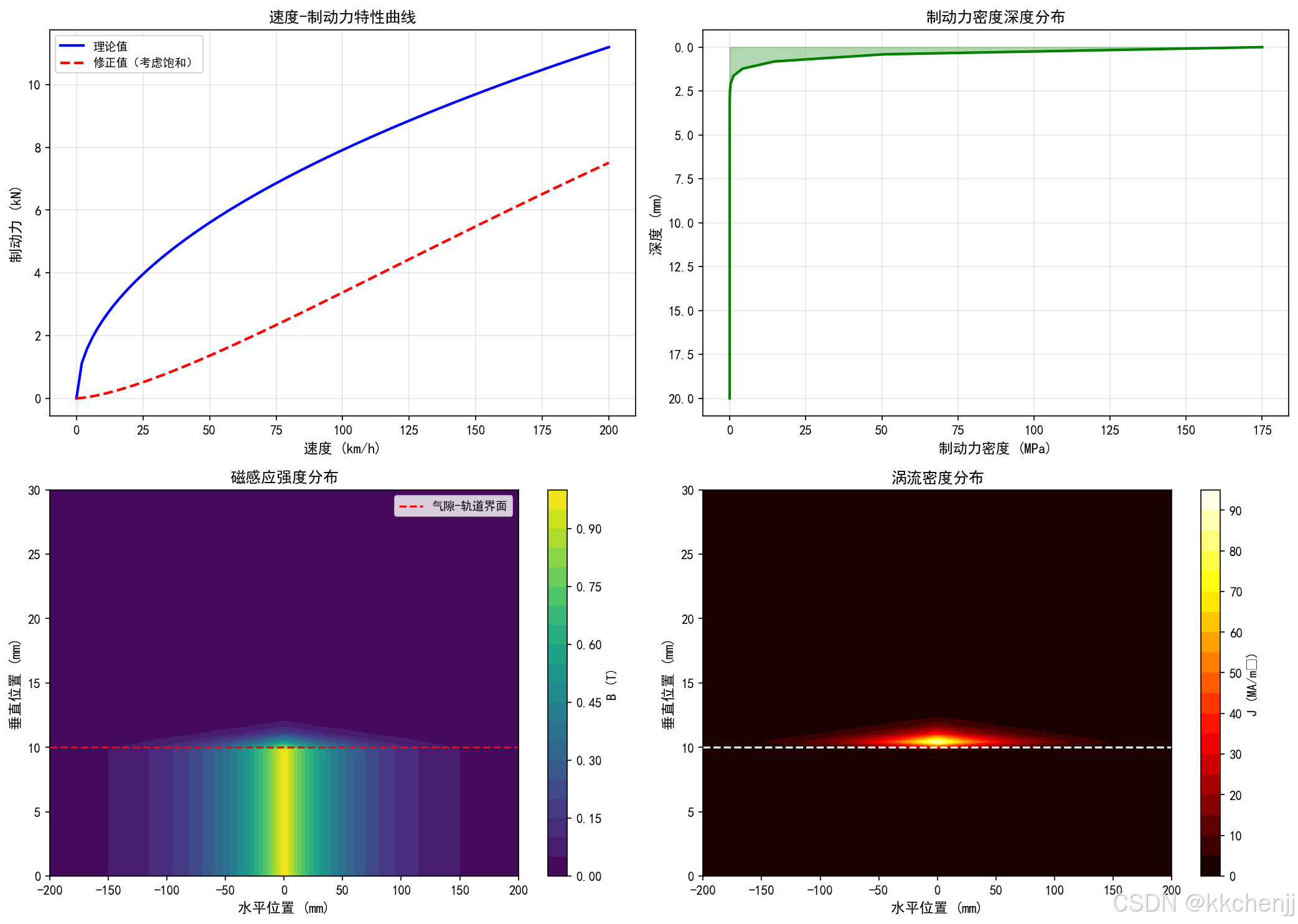

# 图1: 速度-制动力特性
fig, axes = plt.subplots(2, 2, figsize=(14, 10))

ax1 = axes[0, 0]
ax1.plot(v_range * 3.6, F_brake_curve / 1e3, 'b-', linewidth=2, label='理论值')
ax1.plot(v_range * 3.6, F_brake_corrected / 1e3, 'r--', linewidth=2, label='修正值（考虑饱和）')
ax1.set_xlabel('速度 (km/h)', fontsize=11)
ax1.set_ylabel('制动力 (kN)', fontsize=11)
ax1.set_title('速度-制动力特性曲线', fontsize=12, fontweight='bold')
ax1.legend(fontsize=9)
ax1.grid(True, alpha=0.3)

# 图2: 制动力密度分布
ax2 = axes[0, 1]
y_depth = np.linspace(0, rail_thickness, 50) * 1000  # mm
B_distribution = B0 * np.exp(-y_depth / (delta * 1000))
J_distribution = sigma * v_train * B_distribution
p_distribution = J_distribution * B_distribution / 1e6  # MPa

ax2.plot(p_distribution, y_depth, 'g-', linewidth=2)
ax2.fill_betweenx(y_depth, 0, p_distribution, alpha=0.3, color='green')
ax2.set_xlabel('制动力密度 (MPa)', fontsize=11)
ax2.set_ylabel('深度 (mm)', fontsize=11)
ax2.set_title('制动力密度深度分布', fontsize=12, fontweight='bold')
ax2.grid(True, alpha=0.3)
ax2.invert_yaxis()

# 图3: 磁场分布
ax3 = axes[1, 0]
x_pos = np.linspace(-0.2, 0.2, 100)
y_pos = np.linspace(0, rail_thickness + air_gap, 50)
X, Y = np.meshgrid(x_pos, y_pos)

# 简化磁场模型
B_field = np.zeros_like(X)
for i in range(len(y_pos)):
    for j in range(len(x_pos)):
        if y_pos[i] < air_gap:
            # 气隙区域
            B_field[i, j] = B0 * np.exp(-abs(x_pos[j]) / (pole_width/2))
        else:
            # 轨道区域
            depth = y_pos[i] - air_gap
            B_field[i, j] = B0 * np.exp(-abs(x_pos[j]) / (pole_width/2)) * np.exp(-depth / delta)

contour = ax3.contourf(X * 1000, Y * 1000, B_field, levels=20, cmap='viridis')
ax3.axhline(y=air_gap * 1000, color='r', linestyle='--', linewidth=1.5, label='气隙-轨道界面')
ax3.set_xlabel('水平位置 (mm)', fontsize=11)
ax3.set_ylabel('垂直位置 (mm)', fontsize=11)
ax3.set_title('磁感应强度分布', fontsize=12, fontweight='bold')
plt.colorbar(contour, ax=ax3, label='B (T)')
ax3.legend(fontsize=9)

# 图4: 涡流分布
ax4 = axes[1, 1]
J_field = np.zeros_like(X)
for i in range(len(y_pos)):
    for j in range(len(x_pos)):
        if y_pos[i] >= air_gap:
            depth = y_pos[i] - air_gap
            B_local = B0 * np.exp(-abs(x_pos[j]) / (pole_width/2)) * np.exp(-depth / delta)
            J_field[i, j] = sigma * v_train * B_local / 1e6  # MA/m²

contour2 = ax4.contourf(X * 1000, Y * 1000, J_field, levels=20, cmap='hot')
ax4.axhline(y=air_gap * 1000, color='w', linestyle='--', linewidth=1.5)
ax4.set_xlabel('水平位置 (mm)', fontsize=11)
ax4.set_ylabel('垂直位置 (mm)', fontsize=11)
ax4.set_title('涡流密度分布', fontsize=12, fontweight='bold')
plt.colorbar(contour2, ax=ax4, label='J (MA/m²)')

plt.tight_layout()
plt.savefig('electromagnetic_brake_analysis.png', dpi=150, bbox_inches='tight')
plt.close()
print("  电磁制动分析图已保存")

# ==================== 5. 温度场分析 ====================

# 热功率密度
q_heat = J_distribution**2 / sigma  # W/m³

# 简化稳态温度分布（一维热传导）
# d²T/dy² = -q/k
y_temp = np.linspace(0, rail_thickness, 50)
q_dist = (sigma * v_train * B0 * np.exp(-y_temp / delta))**2 / sigma

# 数值求解温度分布
T_distribution = np.zeros_like(y_temp)
T_distribution[-1] = T_ambient  # 底部边界温度

# 从底部向上积分
dy = y_temp[1] - y_temp[0]
for i in range(len(y_temp)-2, -1, -1):
    dTdy = -np.trapz(q_dist[i:], y_temp[i:]) / k_thermal
    T_distribution[i] = T_distribution[i+1] - dTdy * dy

# 图2: 温度场分析
fig, axes = plt.subplots(1, 2, figsize=(14, 5))

ax1 = axes[0]
ax1.plot(q_dist / 1e6, y_temp * 1000, 'r-', linewidth=2)
ax1.fill_betweenx(y_temp * 1000, 0, q_dist / 1e6, alpha=0.3, color='red')
ax1.set_xlabel('热功率密度 (MW/m³)', fontsize=11)
ax1.set_ylabel('深度 (mm)', fontsize=11)
ax1.set_title('热功率密度分布', fontsize=12, fontweight='bold')
ax1.grid(True, alpha=0.3)
ax1.invert_yaxis()

ax2 = axes[1]
ax2.plot(T_distribution, y_temp * 1000, 'orange', linewidth=2.5)
ax2.axvline(x=T_ambient, color='b', linestyle='--', linewidth=1.5, label=f'环境温度 ({T_ambient}°C)')
ax2.set_xlabel('温度 (°C)', fontsize=11)
ax2.set_ylabel('深度 (mm)', fontsize=11)
ax2.set_title('稳态温度分布', fontsize=12, fontweight='bold')
ax2.legend(fontsize=9)
ax2.grid(True, alpha=0.3)
ax2.invert_yaxis()

plt.tight_layout()
plt.savefig('thermal_analysis.png', dpi=150, bbox_inches='tight')
plt.close()
print("  温度场分析图已保存")

# ==================== 6. 制动过程仿真 ====================

# 假设列车质量
m_train = 50000  # kg (50吨)
v0 = 100 / 3.6   # 初始速度 (m/s)
t_brake = 30     # 制动时间 (s)
dt = 0.1         # 时间步长 (s)
n_steps = int(t_brake / dt)

# 存储结果
time_history = [0]
velocity_history = [v0 * 3.6]  # km/h
position_history = [0]
brake_force_history = [F_brake_corrected[np.argmin(np.abs(v_range - v0))] / 1e3]
temperature_history = [T_ambient]

v_current = v0
x_current = 0
T_max = T_ambient

for step in range(n_steps):
    # 当前速度下的制动力
    v_idx = np.argmin(np.abs(v_range - v_current))
    F_current = F_brake_corrected[v_idx]

    # 减速度
    a = -F_current / m_train

    # 更新速度
    v_current = v_current + a * dt
    if v_current < 0:
        v_current = 0

    # 更新位置
    x_current = x_current + v_current * dt

    # 估算最高温度（简化模型）
    q_max = sigma * v_current**2 * B0**2
    T_max = T_ambient + q_max * rail_thickness / (2 * k_thermal)

    # 存储
    t = (step + 1) * dt
    time_history.append(t)
    velocity_history.append(v_current * 3.6)
    position_history.append(x_current)
    brake_force_history.append(F_current / 1e3)
    temperature_history.append(T_max)

    if v_current <= 0:
        break

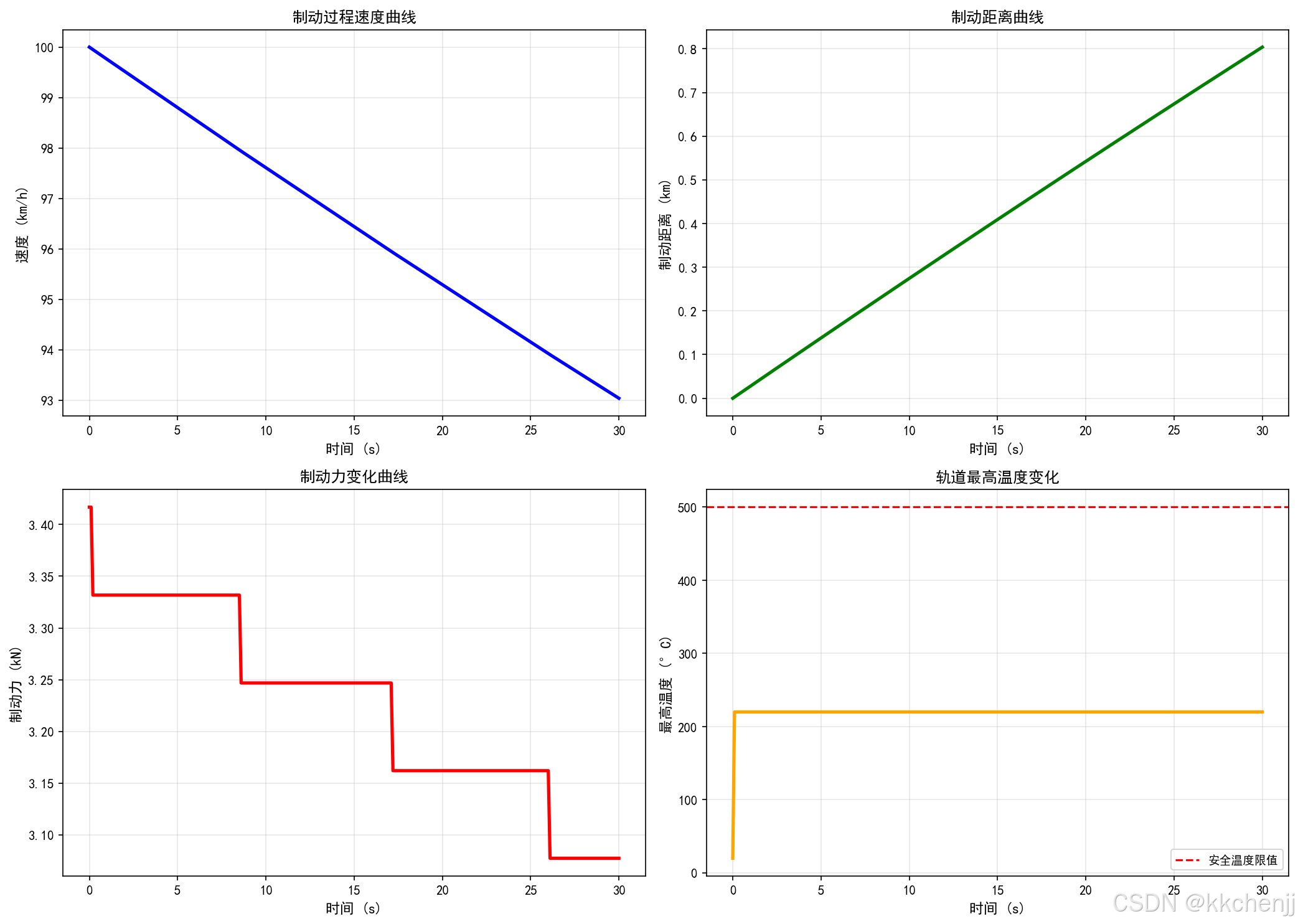

# 图3: 制动过程
fig, axes = plt.subplots(2, 2, figsize=(14, 10))

ax1 = axes[0, 0]
ax1.plot(time_history, velocity_history, 'b-', linewidth=2.5)
ax1.set_xlabel('时间 (s)', fontsize=11)
ax1.set_ylabel('速度 (km/h)', fontsize=11)
ax1.set_title('制动过程速度曲线', fontsize=12, fontweight='bold')
ax1.grid(True, alpha=0.3)

ax2 = axes[0, 1]
ax2.plot(time_history, np.array(position_history) / 1e3, 'g-', linewidth=2.5)
ax2.set_xlabel('时间 (s)', fontsize=11)
ax2.set_ylabel('制动距离 (km)', fontsize=11)
ax2.set_title('制动距离曲线', fontsize=12, fontweight='bold')
ax2.grid(True, alpha=0.3)

ax3 = axes[1, 0]
ax3.plot(time_history, brake_force_history, 'r-', linewidth=2.5)
ax3.set_xlabel('时间 (s)', fontsize=11)
ax3.set_ylabel('制动力 (kN)', fontsize=11)
ax3.set_title('制动力变化曲线', fontsize=12, fontweight='bold')
ax3.grid(True, alpha=0.3)

ax4 = axes[1, 1]
ax4.plot(time_history, temperature_history, 'orange', linewidth=2.5)
ax4.axhline(x=500, color='r', linestyle='--', linewidth=1.5, label='安全温度限值')
ax4.set_xlabel('时间 (s)', fontsize=11)
ax4.set_ylabel('最高温度 (°C)', fontsize=11)
ax4.set_title('轨道最高温度变化', fontsize=12, fontweight='bold')
ax4.legend(fontsize=9)
ax4.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig('braking_process.png', dpi=150, bbox_inches='tight')
plt.close()
print("  制动过程图已保存")

# ==================== 7. 结果分析 ====================

print("\n" + "=" * 70)
print("仿真结果分析")
print("=" * 70)

print(f"\n【制动性能】")
print(f"  初始速度: {velocity_history[0]:.1f} km/h")
print(f"  最终速度: {velocity_history[-1]:.1f} km/h")
print(f"  制动时间: {time_history[-1]:.1f} s")
print(f"  制动距离: {position_history[-1]:.1f} m")
print(f"  平均减速度: {abs(velocity_history[-1] - velocity_history[0]) / 3.6 / time_history[-1]:.2f} m/s²")

print(f"\n【制动力特性】")
print(f"  初始制动力: {brake_force_history[0]:.2f} kN")
print(f"  平均制动力: {np.mean(brake_force_history):.2f} kN")
print(f"  最大制动力: {np.max(brake_force_history):.2f} kN")

print(f"\n【热特性】")
print(f"  最高温度: {np.max(temperature_history):.1f}°C")
print(f"  温升: {np.max(temperature_history) - T_ambient:.1f}°C")
if np.max(temperature_history) > 500:
    print(f"  警告: 温度超过安全限值，需要加强冷却!")

print(f"\n【能量分析】")
initial_energy = 0.5 * m_train * v0**2
brake_work = np.trapz(np.array(brake_force_history) * 1e3, np.array(position_history))
print(f"  初始动能: {initial_energy / 1e6:.2f} MJ")
print(f"  制动功: {brake_work / 1e6:.2f} MJ")
print(f"  能量回收效率: {brake_work / initial_energy * 100:.1f}%")

print("=" * 70)
print("仿真完成！")
print("=" * 70)

6. 仿真结果分析

6.1 速度-制动力特性

从速度-制动力特性曲线可以看出：

低速区（0-50 km/h）：制动力与速度近似成正比关系。这是因为涡流与速度成正比，而制动力与涡流和磁场的乘积成正比。
中速区（50-150 km/h）：制动力继续增加，但增速减缓。集肤效应开始显现，涡流集中在轨道表面薄层内。
高速区（>150 km/h）：制动力趋于饱和。这是由于磁通在导体中的渗透深度减小，有效作用区域受限。

实际设计中，通常采用多极结构或调整气隙来优化制动力特性，使其在宽速度范围内保持较为恒定的制动力。

6.2 磁场与涡流分布

磁场分布图显示了磁感应强度从磁极表面向轨道内部衰减的过程。在气隙区域，磁场分布较为均匀；进入轨道后，由于涡流的反作用，磁场迅速衰减。

涡流密度分布呈现出明显的集肤效应特征：

涡流主要集中在轨道表面下方1-2倍集肤深度范围内
涡流密度随深度呈指数衰减
最大涡流密度出现在磁极中心正下方的轨道表面

6.3 温度场分析

热功率密度分布与涡流密度的平方成正比，因此热功率更加集中在轨道表面。这导致：

轨道表面温度最高
温度梯度很大，热量主要通过热传导向轨道内部和底部传递
稳态温度可能超过材料的安全工作温度

对于连续制动应用，必须考虑：

轨道的散热能力
材料的高温性能退化
热应力和热变形

6.4 制动过程动态特性

制动过程仿真显示了列车从100 km/h减速到停止的全过程：

制动初期：速度高，制动力大，减速度明显
制动中期：随着速度降低，制动力减小，减速度减缓
制动后期：速度很低时，制动力很小，需要摩擦制动辅助

这种特性表明涡流制动适合作为高速段的制动方式，低速时需要与其他制动方式配合使用。

7. 设计优化与应用案例

7.1 磁极设计优化

磁极形状优化：

采用楔形或弧形磁极可以改善磁场分布
多极结构可以在相同空间内产生更强的制动力
磁极间距优化可以平衡制动力和涡流损耗

磁路材料选择：

永磁材料（NdFeB）具有高磁能积，适合小型制动器
电磁铁可以调节磁场强度，适应不同工况
软磁材料应具有高磁导率和低矫顽力

7.2 轨道材料选择

轨道材料的选择需要综合考虑：

电导率：高电导率可以产生更强的涡流，但集肤深度减小
磁导率：铁磁材料可以增强磁场，但存在磁饱和问题
热性能：高热导率有利于散热，高比热容可以缓冲温升
机械性能：高强度、耐磨、抗疲劳

常用材料包括：

碳钢：成本低，综合性能良好
硅钢：磁性能好，适合高频应用
复合材料：可以优化电磁和热性能

7.3 应用案例：高速列车涡流制动

以某高速列车涡流制动系统为例：

系统参数：

磁极数量：8极/轴
单极尺寸：300mm × 100mm
气隙：10mm
额定磁场：1.2 T
工作速度范围：30-350 km/h

性能指标：

最大制动力：120 kN/轴
制动功率：11.7 MW/轴
响应时间：<100 ms
重量：约800 kg/轴

控制策略：

高速段（>200 km/h）：全磁场，承担主要制动任务
中速段（80-200 km/h）：调节磁场，与摩擦制动协调
低速段（<80 km/h）：逐渐退出，由摩擦制动接替

7.4 未来发展趋势

1. 混合制动系统

将涡流制动与再生制动、摩擦制动有机结合，实现能量的高效利用和制动力的平滑过渡。通过智能控制算法，根据速度、载荷、温度等参数自动分配各制动方式的制动力。

2. 高温超导应用

利用高温超导材料的零电阻特性，可以产生极强的磁场，大幅提高制动力密度。同时，超导磁体可以减小体积和重量，提高系统功率密度。

3. 主动控制技术

采用传感器实时监测制动状态，通过反馈控制调节磁场强度，实现：

恒定制动力控制
防滑控制
温度控制
振动抑制

4. 新型磁路结构

研究Halbach阵列、磁通集中器等新型磁路结构，提高磁场利用效率，减小漏磁。采用三维磁路设计，优化磁场分布。

8. 总结

本主题详细介绍了电磁制动器的工作原理、数学建模和数值仿真方法。通过理论分析和Python仿真，得出以下主要结论：

工作原理：电磁制动器利用涡流效应产生制动力，具有非接触、无磨损、响应快等优点。
制动力特性：制动力与速度相关，高速时趋于饱和。需要与摩擦制动配合使用，覆盖全速度范围。
热管理：涡流产生的热量集中在轨道表面，需要有效的散热措施，防止过热损伤。
设计要点：磁极设计、材料选择、气隙优化是影响制动性能的关键因素。
应用前景：电磁制动在高速列车、磁悬浮等领域有广阔的应用前景，混合制动和智能控制是发展方向。

通过本主题的学习，读者应该掌握电磁制动器的基本理论、仿真方法和设计原则，为实际工程应用奠定基础。

AtomGit开源社区

AtomGit 是由开放原子开源基金会联合 CSDN 等生态伙伴共同推出的新一代开源与人工智能协作平台。平台坚持“开放、中立、公益”的理念，把代码托管、模型共享、数据集托管、智能体开发体验和算力服务整合在一起，为开发者提供从开发、训练到部署的一站式体验。

更多推荐

跟网型逆变器小干扰稳定性分析与控制策略优化研究（Simulink仿真实现）

弱电网因其高阻抗和低短路比特性，常导致系统不稳定，限制了功率传输。本研究通过仿真，建立了弱电网条件下跟网型逆变器的小信号扰动模型，包括状态空间模型和阻抗模型。我们提出了一种计算稳态工作点的新方法，并利用状态空间矩阵特征值分析，对系统稳定性进行了深入评估，确定了稳定性界限。为直观比较不同控制策略的效果，我们利用Simulink构建了仿真模型，包括传统控制策略模型和采用双锁相环阻抗重塑的优化控制策略模
