4系统概要设计

4.1概述

本系统采用B/S结构(Browser/Server,浏览器/服务器结构)和基于Web服务两种模式，是一个适用于Internet环境下的模型结构。只要用户能连上Internet,便可以在任何时间、任何地点使用。系统工作原理图如图4-1所示：

图4-1系统工作原理图

4.2系统结构

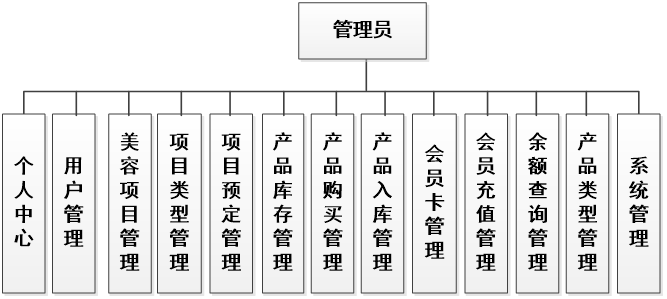

本系统是基于B/S架构的网站系统，设计的管理员功能结构图如下图所示：

图4-2管理员功能结构图

本系统是基于B/S架构的网站系统，设计的用户功能结构图如下图所示：

图4-3 用户功能结构图

4.3.数据库设计

4.3.1数据库实体

概念设计的目标是设计出反映某个组织部门信息需求的数据库系统概念模式，数据库系统的概念模式独立于数据库系统的逻辑结构、独立于数据库管理系统（DBMS）、独立于计算机系统。

概念模式的设计方法是在需求分析的基础上，用概念数据模型（例如E-R模型）表示数据及数据之间的相互联系，设计出反映用户信息需求和处理需求的数据库系统概念模式。概念设计的目标是准确描述应用领域的信息模式，支持用户的各种应用，这样既容易转换为数据库系统逻辑模式，又容易为用户理解。数据库系统概念模式是面向现实世界的数据模型，不能直接用于数据库系统的实现。在此阶段，用户可以参与和评价数据库系统的设计，从而有利于保证数据库系统的设计与用户的需求相吻合。在概念模式的设计中，E-R模型法是最常见的设计方法。本系统的E-R图如下图所示：

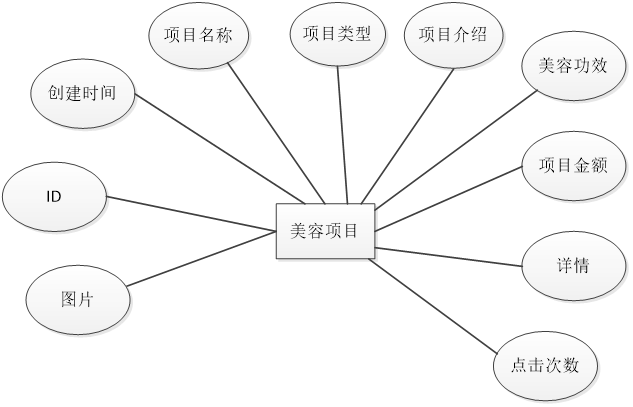

（1）美容项目信息的实体属性图如下：

图4.12 美容项目信息实体属性图

（2）产品入库信息实体属性图如图4.13所示：

图4.13 产品入库信息实体属性图

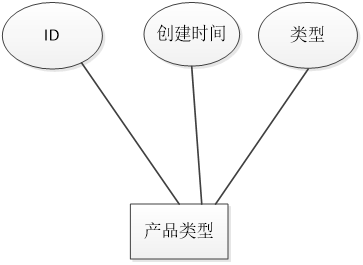

（3）产品类型信息实体属性图如图4.14所示：

图4.14 产品类型信息实体属性图

4.3.2数据库设计表

美发门店管理系统需要后台数据库，下面介绍数据库中的各个表的详细信息：

表4.1 产品购买

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
chanpinmingcheng	varchar(200)	是	NULL	产品名称
chanpinleixing	varchar(200)	是	NULL	产品类型
chanpinshuliang	int(11)	是	NULL	产品数量
chanpinshoujia	int(11)	是	NULL	产品售价
zongjia	varchar(200)	是	NULL	总价
beizhu	longtext	是	NULL	备注
shouhuodizhi	varchar(200)	是	NULL	收货地址
lianxidianhua	varchar(200)	是	NULL	联系电话
zhanghao	varchar(200)	是	NULL	账号
sfsh	varchar(200)	是	否	是否审核
shhf	longtext	是	NULL	审核回复
ispay	varchar(200)	是	未支付	是否支付

表4.2 产品库存

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
chanpinmingcheng	varchar(200)	是	NULL	产品名称
chanpinleixing	varchar(200)	是	NULL	产品类型
gonghuochangjia	varchar(200)	是	NULL	供货厂家
chanpinjieshao	longtext	是	NULL	产品介绍
chanpinshuliang	int(11)	是	NULL	产品数量
chanpinshoujia	int(11)	是	NULL	产品售价
xiangqing	longtext	是	NULL	详情
tupian	varchar(200)	是	NULL	图片
thumbsupnum	int(11)	是	0	赞
crazilynum	int(11)	是	0	踩
clicktime	datetime	是	NULL	最近点击时间
clicknum	int(11)	是	0	点击次数

表4.3 产品类型

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
leixing	varchar(200)	是	NULL	类型

表4.4 产品入库

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
chanpinmingcheng	varchar(200)	是	NULL	产品名称
chanpinleixing	varchar(200)	是	NULL	产品类型
gonghuochangjia	varchar(200)	是	NULL	供货厂家
chanpinshuliang	int(11)	是	NULL	产品数量
chanpinjinjia	int(11)	是	NULL	产品进价
beizhu	longtext	是	NULL	备注
baifangweizhi	varchar(200)	是	NULL	摆放位置
rukuriqi	date	是	NULL	入库日期

表4.5 产品库存评论表

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
refid	bigint(20)	否		关联表id
userid	bigint(20)	否		用户id
nickname	varchar(200)	是	NULL	用户名
content	longtext	否		评论内容
reply	longtext	是	NULL	回复内容

表4.6 会员充值

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
huiyuankamingcheng	varchar(200)	是	NULL	会员卡名称
huiyuankaleixing	varchar(200)	是	NULL	会员卡类型
jine	int(11)	是	NULL	金额
chongzhifangshi	varchar(200)	是	NULL	充值方式
beizhu	longtext	是	NULL	备注
lianxidianhua	varchar(200)	是	NULL	联系电话
zhanghao	varchar(200)	是	NULL	账号
sfsh	varchar(200)	是	否	是否审核
shhf	longtext	是	NULL	审核回复
ispay	varchar(200)	是	未支付	是否支付

表4.7 会员卡

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
huiyuankamingcheng	varchar(200)	是	NULL	会员卡名称
huiyuankaleixing	varchar(200)	是	NULL	会员卡类型
huiyuankajieshao	longtext	是	NULL	会员卡介绍
huiyuankaqixian	varchar(200)	是	NULL	会员卡期限
jine	int(11)	是	NULL	金额
faburiqi	date	是	NULL	发布日期
tupian	varchar(200)	是	NULL	图片

表4.8 美容项目

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
xiangmumingcheng	varchar(200)	是	NULL	项目名称
xiangmuleixing	varchar(200)	是	NULL	项目类型
xiangmujieshao	longtext	是	NULL	项目介绍
meironggongxiao	longtext	是	NULL	美容功效
xiangmujine	int(11)	是	NULL	项目金额
xiangqing	longtext	是	NULL	详情
tupian	varchar(200)	是	NULL	图片
clicktime	datetime	是	NULL	最近点击时间
clicknum	int(11)	是	0	点击次数

表4.9 收藏表

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
userid	bigint(20)	否		用户id
refid	bigint(20)	是	NULL	收藏id
tablename	varchar(200)	是	NULL	表名
name	varchar(200)	否		收藏名称
picture	varchar(200)	否		收藏图片

表4.10 管理员表

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
username	varchar(100)	否		用户名
password	varchar(100)	否		密码
role	varchar(100)	是	管理员	角色
addtime	timestamp	否	CURRENT_TIMESTAMP	新增时间

表4.11 项目类型

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
leixing	varchar(200)	是	NULL	类型

表4.12 项目预定

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
xiangmumingcheng	varchar(200)	是	NULL	项目名称
xiangmuleixing	varchar(200)	是	NULL	项目类型
xiangmujine	int(11)	是	NULL	项目金额
zhifufangshi	varchar(200)	是	NULL	支付方式
xiaofeiriqi	date	是	NULL	消费日期
beizhu	longtext	是	NULL	备注
lianxidianhua	varchar(200)	是	NULL	联系电话
zhanghao	varchar(200)	是	NULL	账号
sfsh	varchar(200)	是	否	是否审核
shhf	longtext	是	NULL	审核回复
ispay	varchar(200)	是	未支付	是否支付

表4.13 用户

字段	类型	空	默认	注释
id (主键)	bigint(20)	否		主键
addtime	timestamp	否	CURRENT_TIMESTAMP	创建时间
zhanghao	varchar(200)	否		账号
mima	varchar(200)	否		密码
xingming	varchar(200)	否		姓名
xingbie	varchar(200)	是	NULL	性别
huiyuankahao	varchar(200)	是	NULL	会员卡号
shengri	date	是	NULL	生日
lianxidianhua	varchar(200)	是	NULL	联系电话
shenfenzheng	varchar(200)	是	NULL	身份证
