最近在学习Simpack和Ansys的联合仿真课程，感觉收获挺大的。尤其是通过实际操作，对车桥耦合振动分析有了更直观的理解。今天就和大家分享一下我的学习心得，以及一些具体的建模和分析经验。

---

一、模型建模：从细节入手，构建真实场景

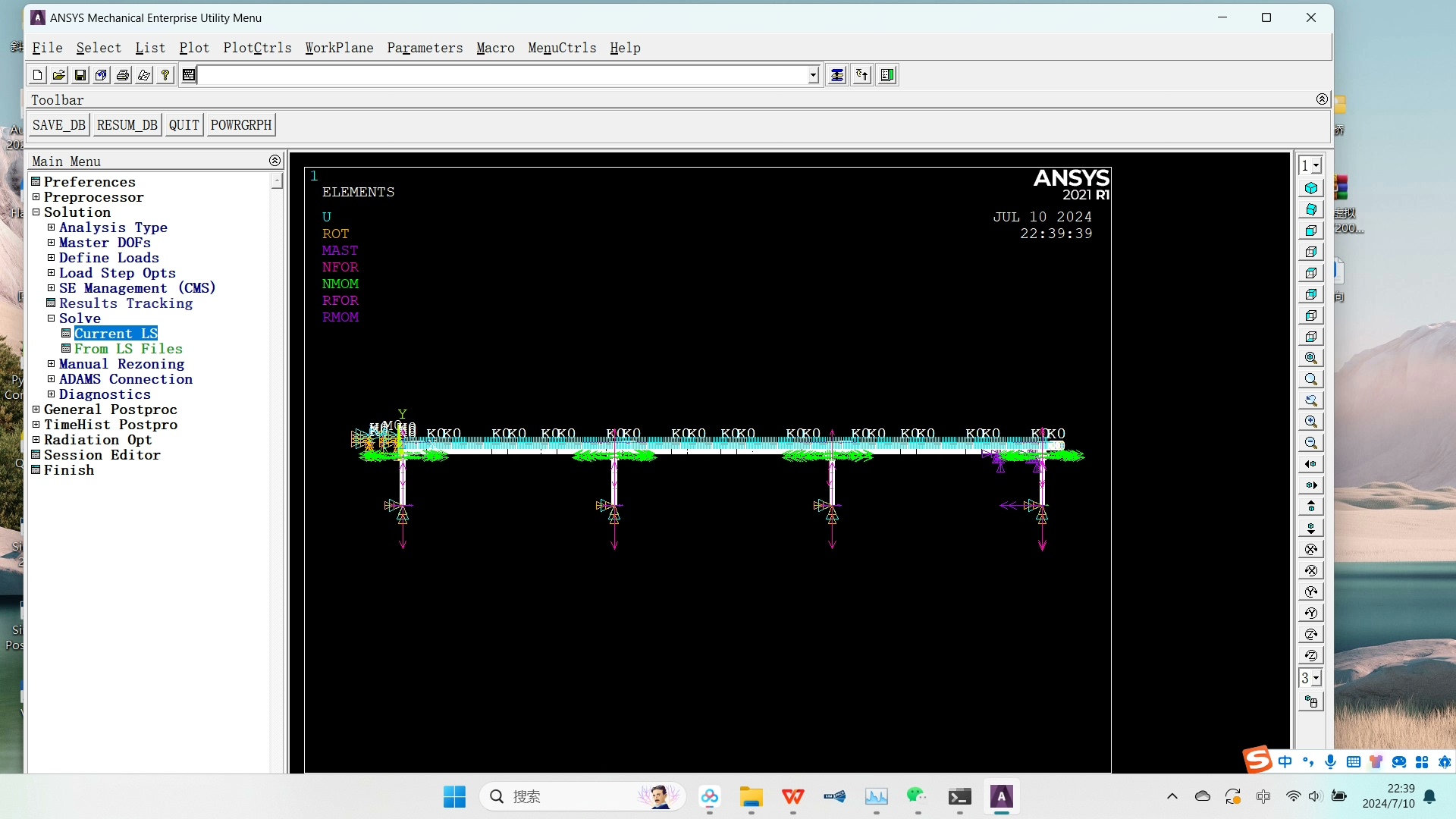

首先，模型的建模是整个仿真分析的基础。课程中提到的120m连续钢混组合梁桥模型，让我印象深刻。这个模型结合了实体单元、壳单元和梁单元，细节处理得非常到位。

桥梁模型的细节

桥梁模型的细节包括：

1. 栓钉建模：在Ansys中，栓钉的建模需要考虑其连接方式和刚性。通常使用刚性单元或者弹簧单元来模拟栓钉的作用。
2. 支座建模：支座的刚度和阻尼特性直接影响桥梁的动力响应。在Ansys APDL中，可以通过定义弹簧单元来模拟支座。
3. 桥墩建模：桥墩的结构复杂，通常需要使用实体单元来建模，以保证计算的准确性。

以下是一个简单的Ansys APDL代码示例，用于创建一个桥墩模型：

! 创建桥墩模型
MP,EX,1,3e11
MP,PRXY,1,0.3
BLOCK,0,10,0,2,0,5 ! 创建桥墩实体
ESEL,S,ELTYPE,185,185 ! 选择实体单元类型
TYPE,185
ESHAPE,1 ! 设置单元形状

通过这样的代码，可以快速创建一个桥墩的三维模型。细节处理得当，仿真结果会更加准确。

---

二、车辆模型：从简单到复杂

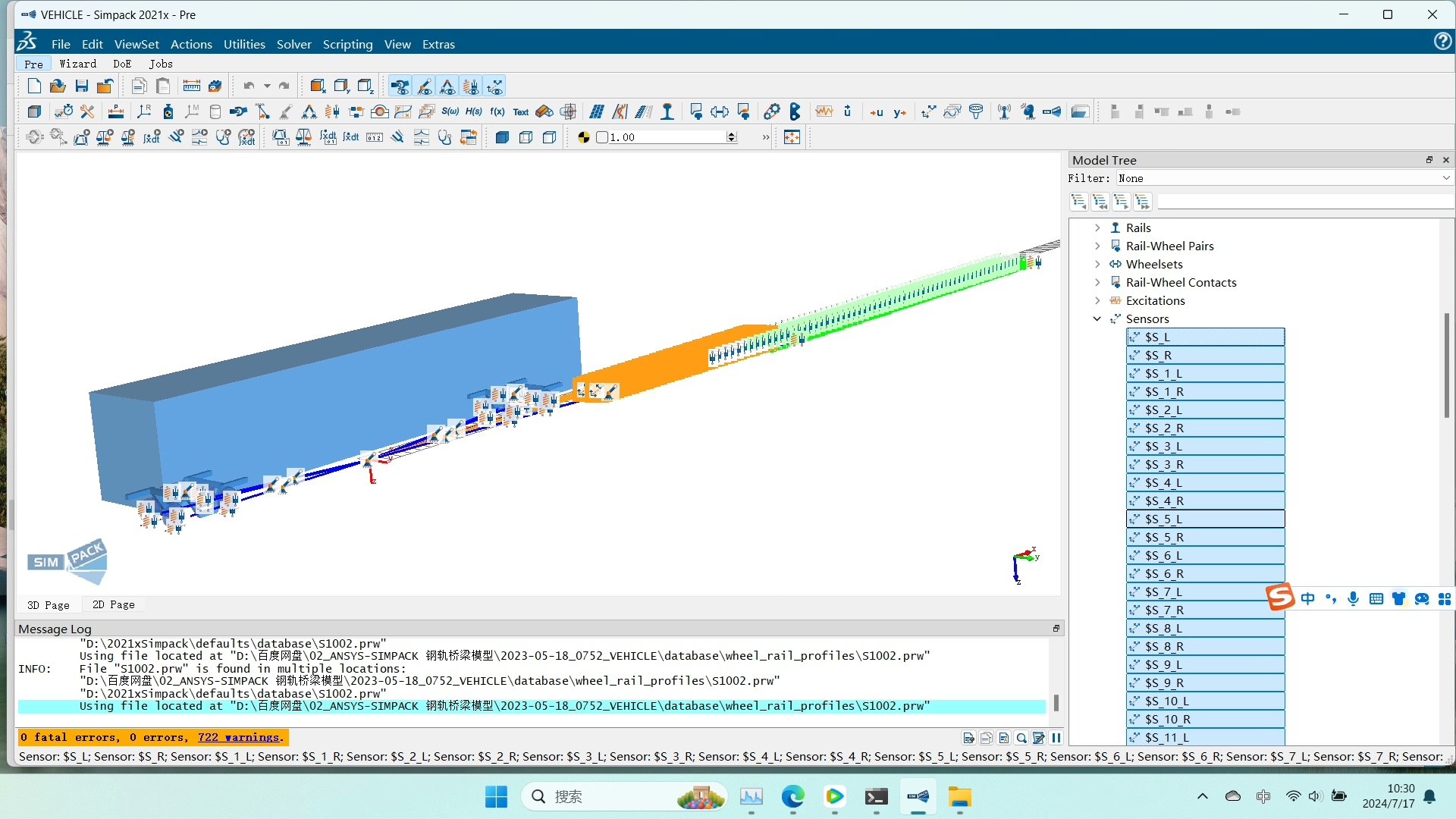

车辆模型的建模也是一个关键环节。课程中提到的整车模型可以考虑车体的竖向、俯仰和侧倾振动加速度，这让我意识到车辆的动力学特性对桥梁的影响不可忽视。

空间整车模型的建模思路

1. 车辆刚体模型：在Simpack中，可以使用刚体单元来模拟车辆的各个部分（如车体、转向架等）。
2. 悬挂系统建模：悬挂系统的刚度和阻尼特性需要通过实验数据来标定。在Simpack中，可以通过弹簧和阻尼器的组合来模拟悬挂系统。
3. 轮对建模：轮对的接触特性是车辆动力学分析的重要部分。Simpack提供了多种接触模型，可以根据实际需求选择。

以下是一个Simpack中定义车辆刚体的示例代码：

! 定义车辆刚体
Create RigidBody "VehicleBody"
    Mass = 2000 kg
    Inertia = [100, 100, 100] kg·m²
End

通过这样的代码，可以快速定义一个车辆刚体模型。后续可以通过添加悬挂系统和轮对，逐步完善车辆模型。

---

三、车桥耦合振动分析：程序与参数调整

车桥耦合振动分析是整个课程的重点。课程中提供的分析程序可以修改车速、车重和路面不平整度，这为研究不同工况下的耦合振动提供了便利。

耦合分析的核心步骤

1. 模型连接：在Simpack和Ansys之间建立数据接口，确保车辆和桥梁模型能够耦合分析。
2. 参数设置：调整车速、车重和路面不平整度等参数，模拟不同的行驶工况。
3. 求解与后处理：通过Simpack进行动力学求解，然后提取桥梁和车辆的动力响应。

以下是一个Simpack中定义路面不平整度的示例代码：

! 定义路面不平整度
Create RoadProfile "RoughRoad"
    Elevation = [0, 0.05, 0.1, 0.05, 0] m
    Length = 100 m
End

通过这样的代码，可以模拟路面的起伏，进而分析车辆在不同路面条件下的动力响应。

---

四、结果提取与分析：数据驱动的洞察

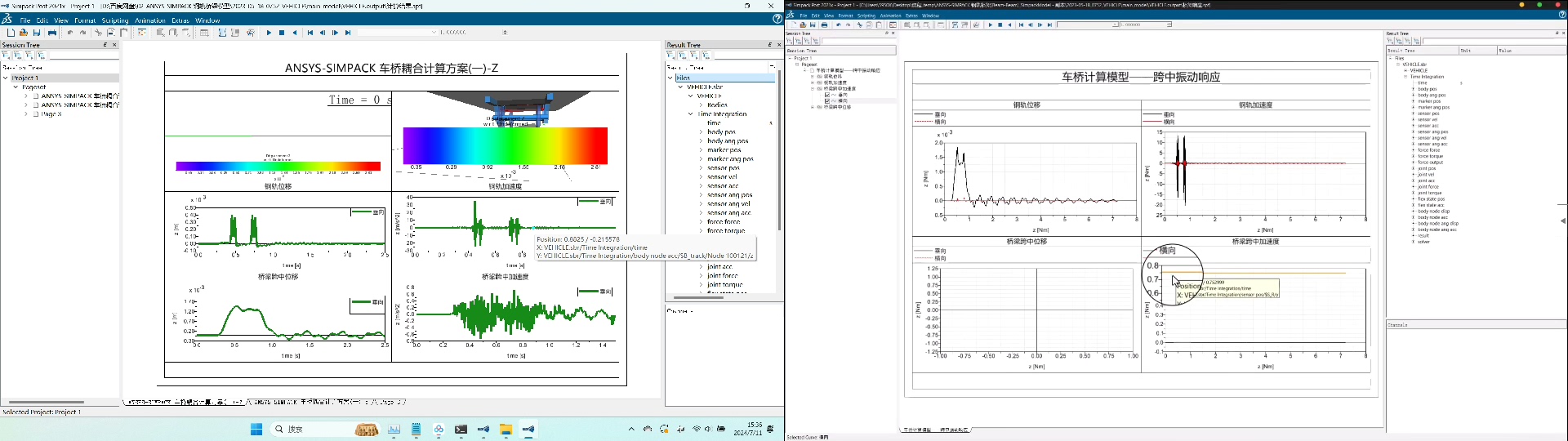

结果提取是整个分析流程的最后一步，也是最重要的一步。课程中提到的结果提取功能非常强大，可以提取桥梁任意节点的位移时程曲线和加速度时程曲线，还可以分析车辆多个方向的动力响应。

结果提取的关键点

1. 桥梁节点位移：通过提取桥梁关键节点的位移时程曲线，可以分析桥梁的动力特性。
2. 车辆动力响应：通过提取车辆的加速度时程曲线，可以评估车辆的乘坐舒适性。
3. 耦合振动特性：通过对比桥梁和车辆的动力响应，可以研究车桥耦合振动的特性。

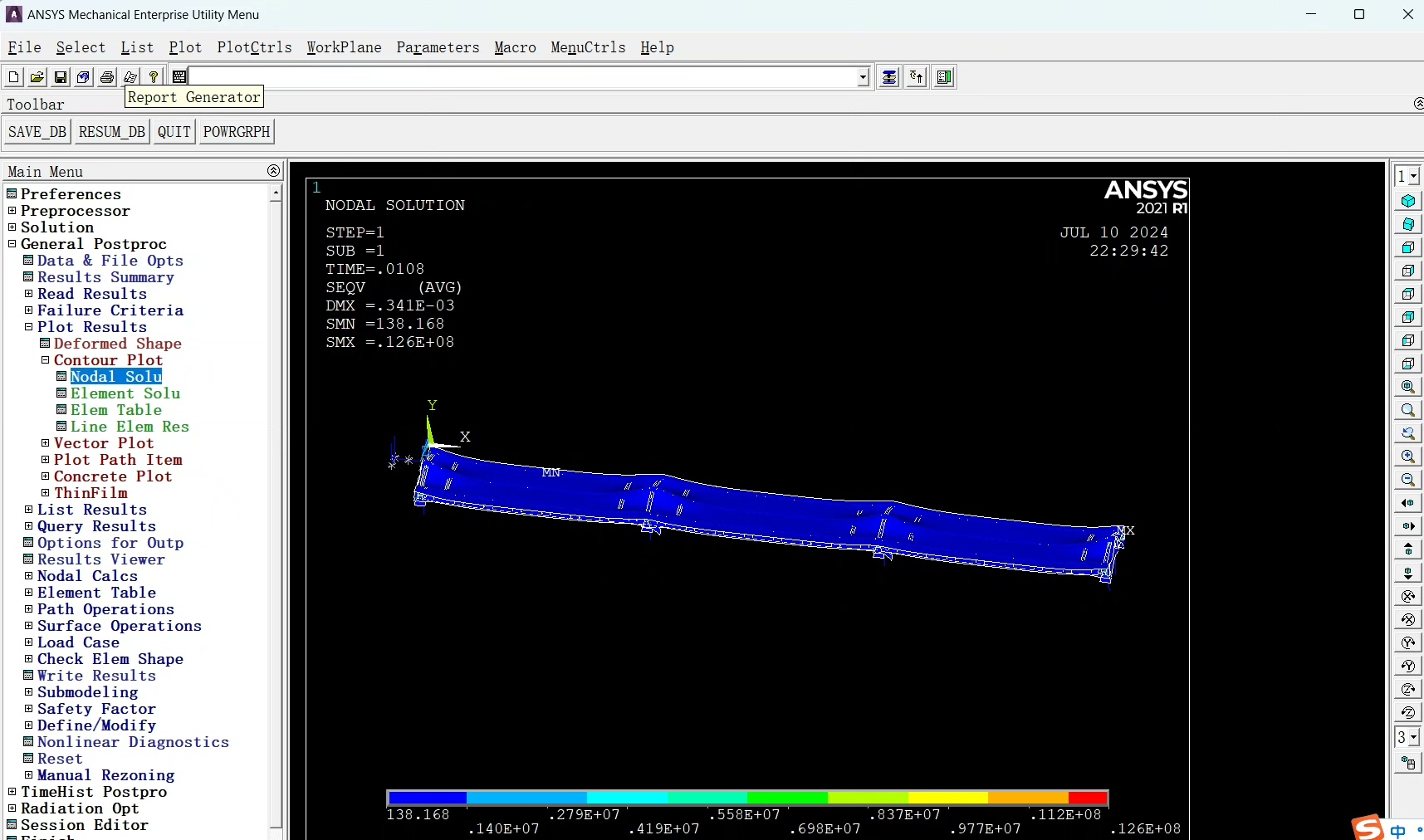

以下是一个Ansys APDL中提取桥梁节点位移的示例代码：

! 提取桥梁节点位移
POST1
PLDISP,1 ! 显示位移云图

通过这样的代码，可以快速提取和可视化桥梁的位移数据。

---

五、学习资源：从零开始，快速上手

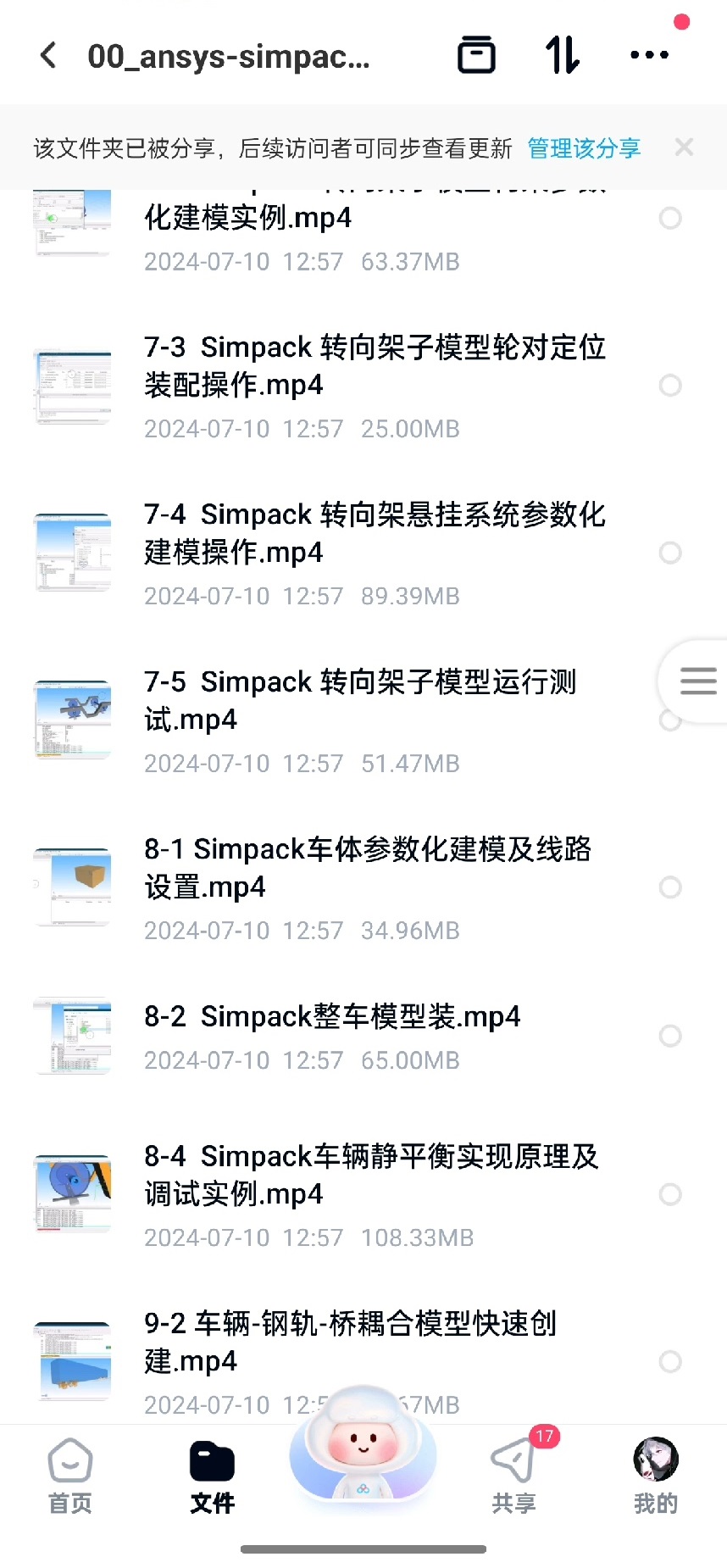

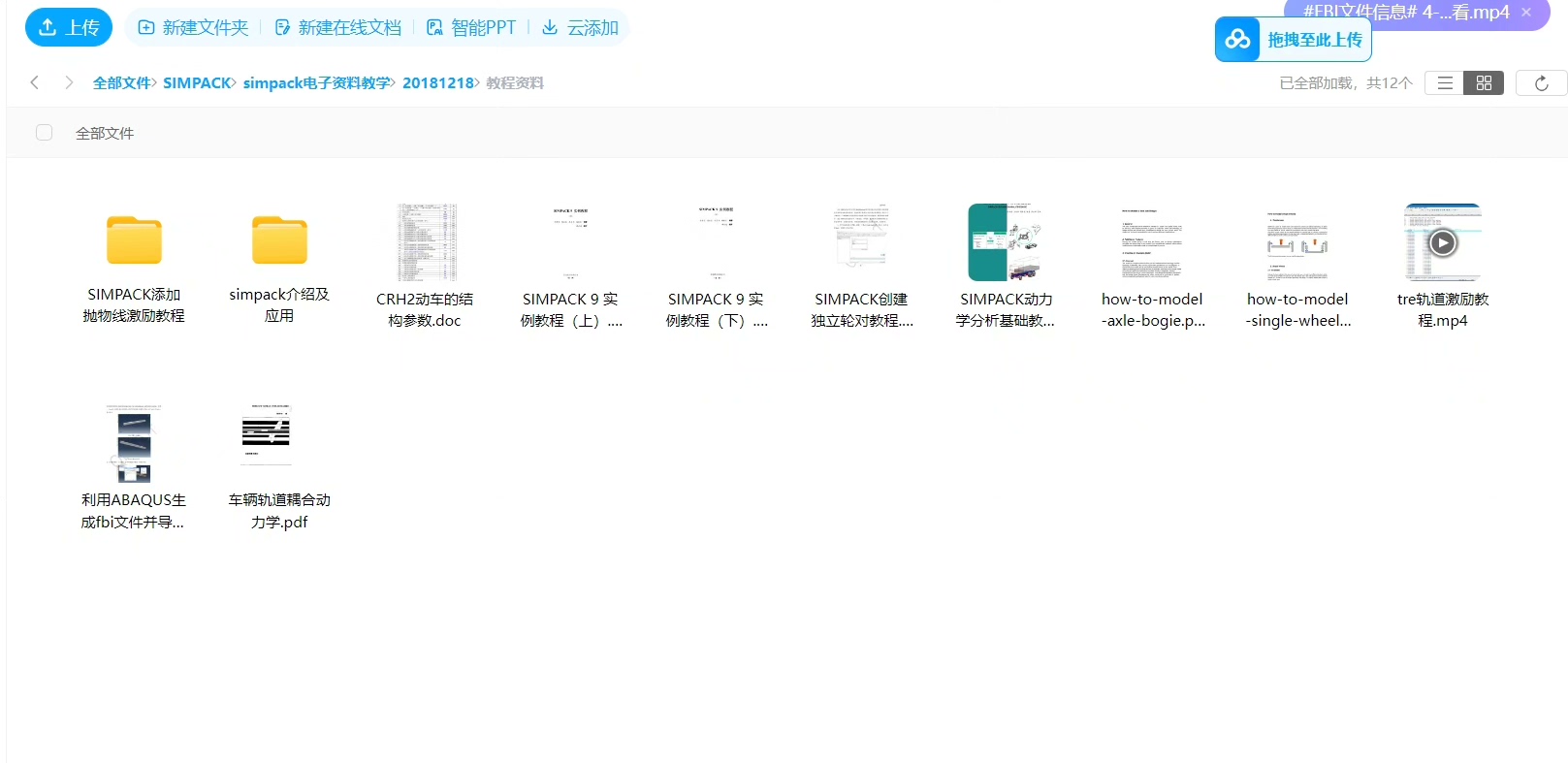

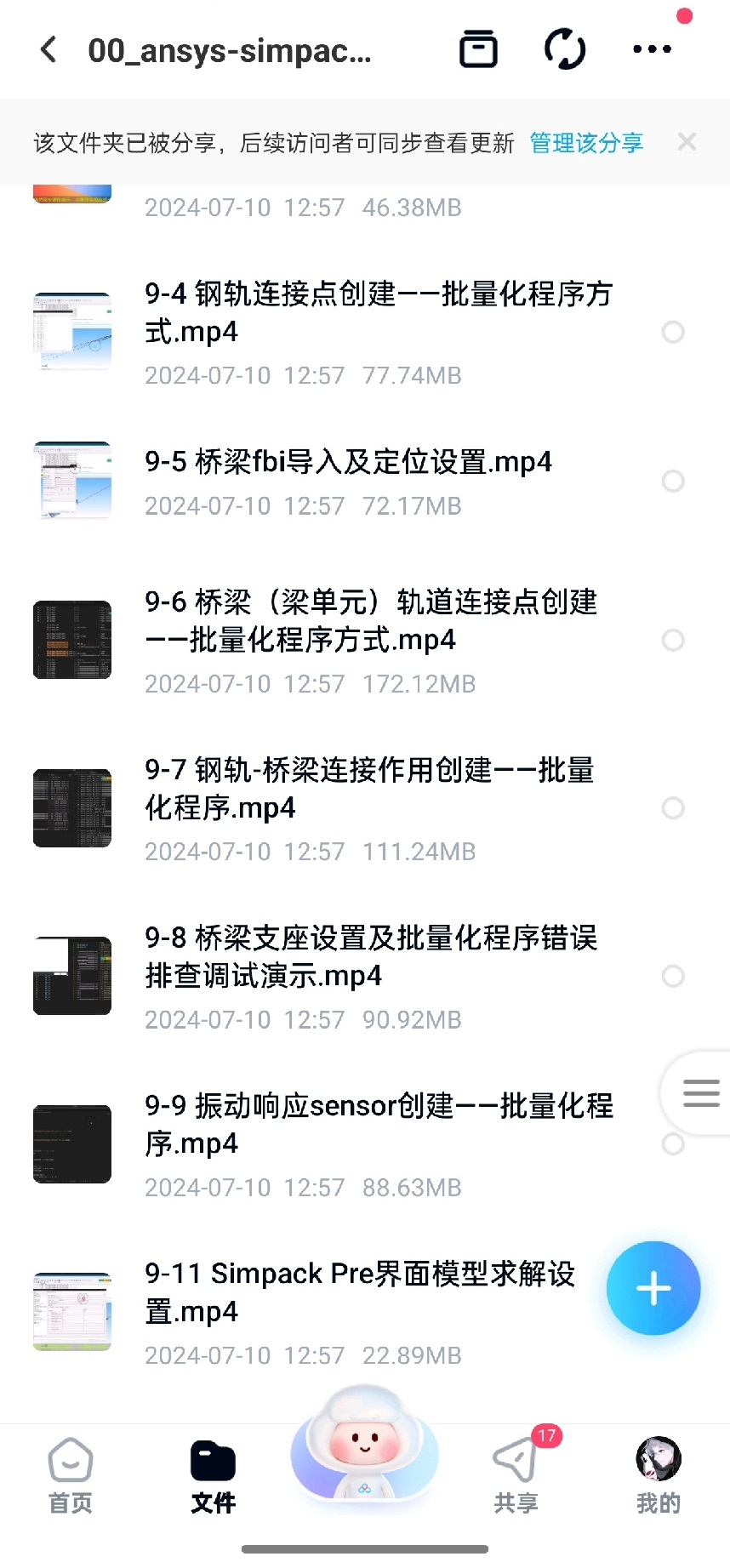

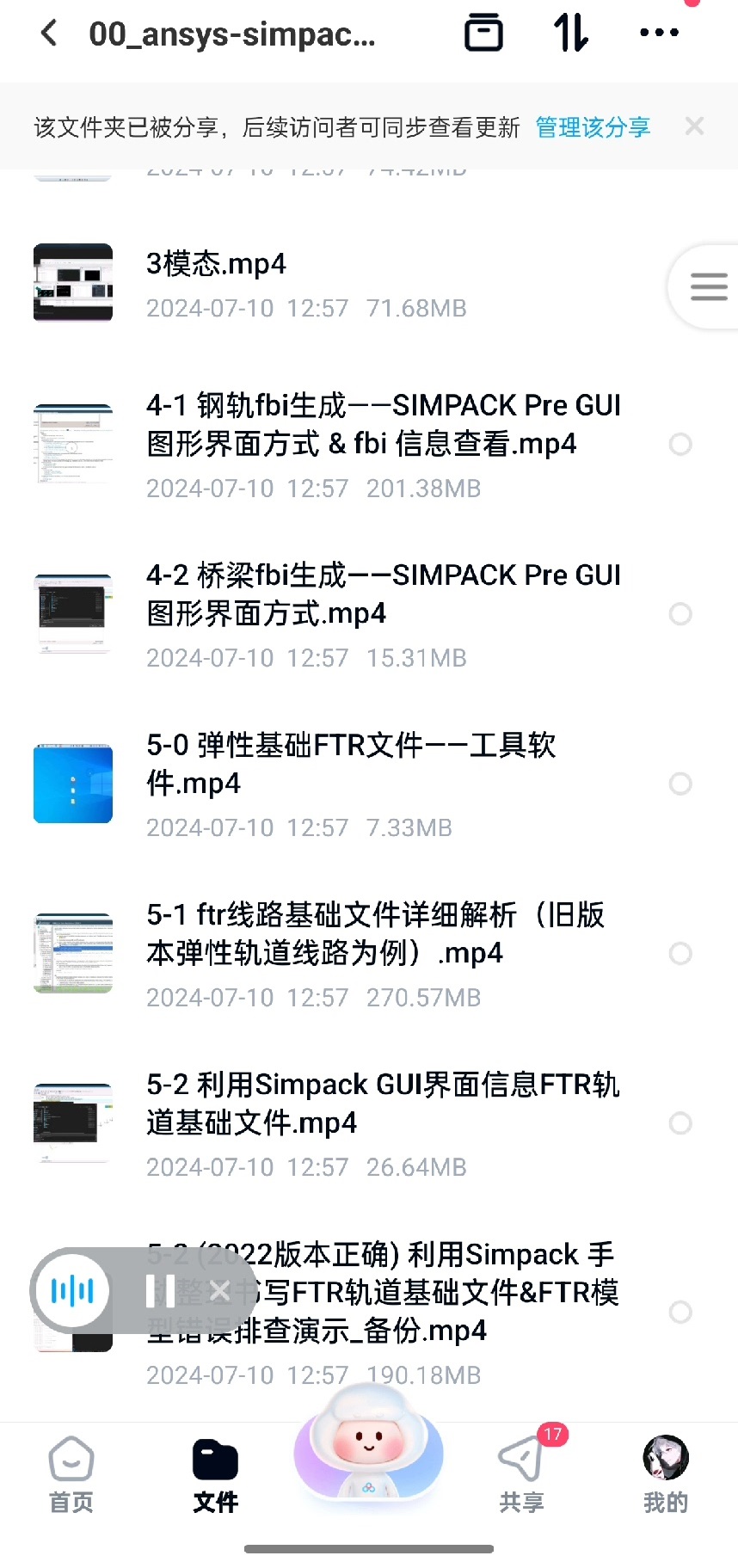

课程还提供了丰富的学习资源，包括基础培训视频、地铁车辆动力学建模实例、轨道耦合动力学分析等。这些资源非常适合从零开始学习Simpack和Ansys的用户。

学习资源亮点

1. 基础培训视频：涵盖了Simpack的基本操作和建模技巧，非常适合新手。
2. 实例模型PDF：提供了详细的建模步骤和分析报告，方便用户参考。
3. 安装包与教程：赠送的Simpack 2021x安装包和安装教程，解决了用户在环境搭建上的困扰。

---

总结

通过这次学习，我对Simpack和Ansys的联合仿真有了更深入的理解。从模型建模到结果分析，每一个环节都需要仔细推敲和验证。希望这篇博文能够帮助大家更好地理解和应用这些工具，也期待在实践中能够不断积累更多的经验！
