osg::Shape 与 osg::ShapeDrawable

在 OpenSceneGraph（OSG）三维开发中，除了通过 osg::Geometry 手动构建顶点、索引实现自定义几何体外，OSG 还提供了开箱即用的基础图形封装——osg::Shape 与 osg::ShapeDrawable。

这两个类专门用于快速创建立方体、球体、圆柱体、圆锥体等标准几何体，无需手动定义顶点数据，大幅简化基础三维图形的开发流程。

本文将详细讲解两者的核心作用、继承关系、使用方法，并结合完整代码示例演示实际用法，帮你快速掌握 OSG 标准图形渲染能力。

osg::Shape与osg::ShapeDrawable` 是什么？

1. osg::Shape：基础图形的数学定义类

osg::Shape 是一个抽象基类，它的核心作用是描述基础几何体的数学属性，不负责渲染，只定义「形状是什么」：

• 球体：半径、球心
• 立方体：长宽高、中心
• 圆柱体：底面半径、高度
• 圆锥体：底面半径、高度

它是纯数据类，仅存储几何参数，不参与场景渲染。

2. osg::ShapeDrawable：基础图形的可渲染类

osg::ShapeDrawable 是可渲染对象，继承自 osg::Drawable，它的核心作用是将 osg::Shape 定义的数学形状，转换成可被 OSG 渲染的图形：

• 接收 osg::Shape 对象作为渲染数据源
• 自动生成顶点、法线、颜色等渲染数据
• 直接挂载到 osg::Geode 节点完成渲染
• 支持设置颜色、渲染精度等属性

简单总结：

• osg::Shape = 图纸（定义形状）
• osg::ShapeDrawable = 施工队（把图纸变成可见图形）

完整继承关系（类层级）

1. osg::Shape 类继承链

osg::Shape 是所有基础形状的根类，派生类对应具体的标准几何体：

osg::Object（所有OSG对象根类）
  ↓
osg::Shape（抽象基类：基础图形定义）
  ├─ osg::Sphere       球体
  ├─ osg::Box          立方体/长方体
  ├─ osg::Cylinder     圆柱体
  ├─ osg::Cone         圆锥体
  ├─ osg::Capsule      胶囊体
  └─ osg::InfinitePlane 无限平面

2. osg::ShapeDrawable 类继承链

osg::ShapeDrawable 属于可渲染对象层级，专门用于渲染 Shape 定义的图形：

osg::Object
  ↓
osg::Drawable（可渲染对象抽象基类）
  ↓
osg::ShapeDrawable（基础图形渲染类）

3. 三者协作关系（Shape + ShapeDrawable + Geode）

osg::Shape（定义形状）
       ↓ 关联
osg::ShapeDrawable（渲染形状）
       ↓ 挂载
osg::Geode（场景叶节点，承载可渲染对象）

这是 OSG 标准图形的固定渲染流程，比手动写 Geometry 简单10倍。

核心类功能详解

1. osg::Shape 派生类常用功能

类名	作用	核心参数
osg::Sphere	球体	球心、半径
osg::Box	立方体	中心、长宽高
osg::Cylinder	圆柱体	中心、半径、高度
osg::Cone	圆锥体	顶点、底面半径、高度

2. osg::ShapeDrawable 核心方法

方法	作用
ShapeDrawable(Shape*)	绑定要渲染的 Shape 对象
setColor(const Vec4&)	设置图形颜色（RGBA）
setTessellation(int)	设置曲面细分精度（值越大越光滑）
getShape()	获取绑定的 Shape 对象

类图关系（可视化结构）

+------------------+
|    osg::Object    |
+------------------+
          ↑
          |
+------------------+          +------------------+
|    osg::Shape     |<-------+  osg::ShapeDrawable |
+------------------+          +------------------+
| （纯数学定义）    |         | （可渲染对象）    |
+------------------+          +------------------+
          ↑ (继承)
+------------------+
|  osg::Sphere      |
+------------------+
|  osg::Box         |
+------------------+
|  osg::Cylinder    |
+------------------+
|  osg::Cone        |
+------------------+

          ↓ (挂载)
+------------------+
|   osg::Geode      |
+------------------+

• 继承关系：Object → Shape → 具体形状；Object → Drawable → ShapeDrawable
• 关联关系：ShapeDrawable 持有 Shape 对象
• 挂载关系：ShapeDrawable 必须添加到 Geode 才能渲染

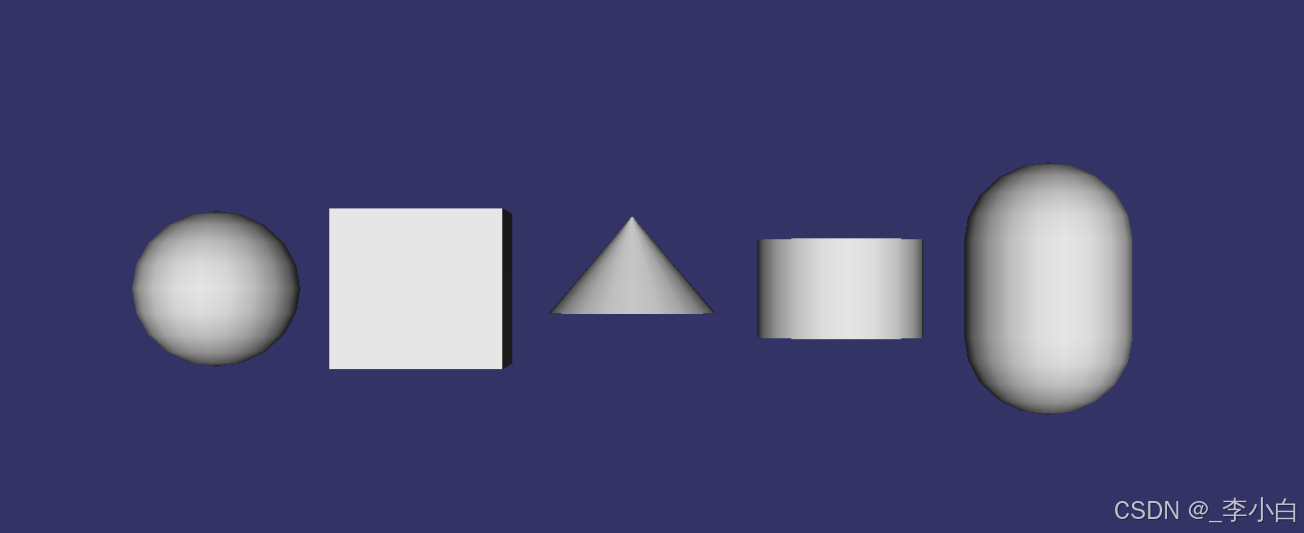

实战代码：快速渲染标准几何体

#include <osgViewer/Viewer>
#include <osg/Node>
#include <osg/Geode>
#include <osg/Group>
#include <osg/ShapeDrawable>
#include <osgUtil/Optimizer>

osg::ref_ptr<osg::Geode> createShape()
{
    osg::ref_ptr<osg::Geode> geode = new osg::Geode();

    float redius = 0.8f;
    float height = 1.0f;

    osg::ref_ptr<osg::TessellationHints> hints = new osg::TessellationHints;
    hints->setDetailRatio(0.5f);

    geode->addDrawable(new osg::ShapeDrawable(new osg::Sphere(osg::Vec3(0.f, 0.0f, 0.0f), redius), hints.get()));
    geode->addDrawable(new osg::ShapeDrawable(new osg::Box(osg::Vec3(2.f, 0.0f, 0.0f), 2*redius), hints.get()));
    geode->addDrawable(new osg::ShapeDrawable(new osg::Cone(osg::Vec3(4.f, 0.0f, 0.0f), redius, height), hints.get()));
    geode->addDrawable(new osg::ShapeDrawable(new osg::Cylinder(osg::Vec3(6.f, 0.0f, 0.0f), redius, height), hints.get()));
    geode->addDrawable(new osg::ShapeDrawable(new osg::Capsule(osg::Vec3(8.f, 0.0f, 0.0f), redius, height), hints.get()));

    return geode.get();
}

int main()
{
  osg::ref_ptr<osgViewer::Viewer> viewer = new osgViewer::Viewer();

    osg::ref_ptr<osg::Group> root = new osg::Group();

    // 添加到场景
    root->addChild(createShape());

    // 优化场景数据
    osgUtil::Optimizer optimizer;
    optimizer.optimize(root.get());

    viewer->setSceneData(root.get());

    // 运行并渲染
    return viewer->run();
}

ShapeDrawable 与 Geometry 的区别

特性	osg::ShapeDrawable	osg::Geometry
使用场景	快速创建标准几何体（球、立方、圆柱等）	自定义任意复杂几何体
数据定义	自动生成顶点、法线	手动定义顶点、索引、颜色
开发效率	极高（几行代码实现）	低（需编写大量数据）
灵活性	低（仅支持标准形状）	极高（支持任意形状）
适用人群	快速开发、基础图形展示	高精度自定义模型、复杂渲染

简单来说：

• 标准图形用 Shape+ShapeDrawable
• 自定义图形用 Geometry

总结

1. osg::Shape：基础图形数学定义抽象类，派生类对应球体、立方体、圆柱体等，仅存储形状参数。
2. osg::ShapeDrawable：基础图形可渲染类，继承自 osg::Drawable，负责将 Shape 转换成可渲染图形。
3. 继承关系：
   • osg::Object → osg::Shape → 具体形状类
   • osg::Object → osg::Drawable → osg::ShapeDrawable
4. 渲染流程：定义 Shape → 封装为 ShapeDrawable → 挂载到 osg::Geode → 完成渲染。
5. 核心优势：无需手动处理顶点数据，快速实现标准三维图形渲染，是 OSG 入门必备的基础类。
