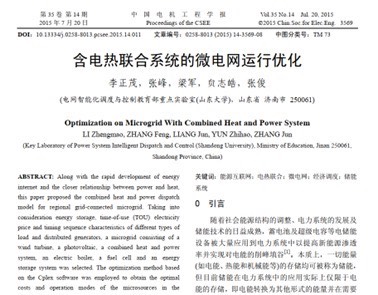

#含电热联合系统的微电网运行优化 关键词：微网 电热联合系统 优化调度 参考《含电热联合系统的微电网运行优化》完全复现，注释清晰，适合参考学习。 #仿真平台：MATLAB+yalmip+cplex 提出基于电热联合调度的区域并网型微电网运行优化模型。 综合网内储能特性、分时电价、电热负荷与分布式电源的时序特征，以包含风机、光伏电池、热电联产系统、电锅炉、 燃料电池和储能系统的并网型微电网为例， 采用Cplex求解器求得调度周期内各微电源最佳出力及总运行成本，并与两种常见电热调度方式进行比较。 仿真算例表明：联合调度模型能实现电热统一协调调度并降低微电网运行成本。 该模型可为电热之间能源互联及规划运营提供参考。

在当今追求可持续能源发展的大背景下，微电网作为一种集成多种分布式能源的有效形式，备受关注。而含电热联合系统的微电网运行优化更是为能源的高效利用开辟了新的天地。今天，咱们就来唠唠这其中的门道，还会结合 MATLAB + yalmip + cplex 这个仿真平台，跟大家分享下具体实现过程。

一、提出基于电热联合调度的区域并网型微电网运行优化模型

这个模型可不简单，它综合考虑了网内储能特性、分时电价、电热负荷与分布式电源的时序特征。咱们以一个包含风机、光伏电池、热电联产系统、电锅炉、燃料电池和储能系统的并网型微电网为例。比如说，风机和光伏电池，它们依赖自然条件发电，具有明显的时序特征，白天光照强光伏出力大，有风的时候风机转得欢；而热电联产系统、电锅炉和燃料电池又各有各的特性，分时电价不同时段价格也不同，储能系统则能起到削峰填谷的作用。这个模型就是要在这些复杂因素交织的情况下，找到一个最优解。

二、仿真平台：MATLAB + yalmip + cplex

1. MATLAB：它就像一个超级大工具箱，提供了各种强大的计算和绘图功能，方便我们对微电网系统进行建模和分析。
2. yalmip：这是一个在 MATLAB 环境下的建模工具，它让我们能够简洁高效地描述优化问题。就好比你要搭建一个复杂的乐高模型，yalmip 帮你把每个小零件的位置和组合方式都清晰地定义好了。
3. cplex：它是一款强大的求解器，能帮我们算出优化模型的最优解。有了它，不管模型多复杂，都能给你算出个结果来。

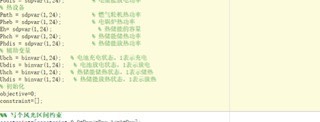

三、代码实现与分析

下面咱们来看点代码示例，以热电联产系统为例：

% 定义参数
% 热电联产系统的热电转换效率
eta_elec_chp = 0.3;
eta_heat_chp = 0.4;

% 热电联产系统的出力限制
P_chp_min = 0;
P_chp_max = 100;

% 定义变量
P_chp = sdpvar(1, 24, 'Full'); % 热电联产系统每小时的电功率输出，24小时
Q_chp = sdpvar(1, 24, 'Full'); % 热电联产系统每小时的热功率输出，24小时

% 热电联产系统的热电转换关系约束
Constraints = [Q_chp == (eta_heat_chp / eta_elec_chp) * P_chp];

% 出力限制约束
Constraints = [Constraints, P_chp_min <= P_chp, P_chp <= P_chp_max];

在这段代码里，我们首先定义了热电联产系统的一些关键参数，像热电转换效率和出力限制。然后用 yalmip 的 sdpvar 函数定义了每小时的电功率和热功率输出变量。接着通过等式约束建立了热电转换关系，又通过不等式约束限定了出力范围。这样，我们就把热电联产系统的运行特性用代码清晰地描述了出来。

#含电热联合系统的微电网运行优化 关键词：微网 电热联合系统 优化调度 参考《含电热联合系统的微电网运行优化》完全复现，注释清晰，适合参考学习。 #仿真平台：MATLAB+yalmip+cplex 提出基于电热联合调度的区域并网型微电网运行优化模型。 综合网内储能特性、分时电价、电热负荷与分布式电源的时序特征，以包含风机、光伏电池、热电联产系统、电锅炉、 燃料电池和储能系统的并网型微电网为例， 采用Cplex求解器求得调度周期内各微电源最佳出力及总运行成本，并与两种常见电热调度方式进行比较。 仿真算例表明：联合调度模型能实现电热统一协调调度并降低微电网运行成本。 该模型可为电热之间能源互联及规划运营提供参考。

对于整个微电网系统，我们要把风机、光伏电池、电锅炉、燃料电池和储能系统等都类似地进行建模，然后综合起来形成一个完整的优化模型。

% 目标函数：总运行成本最小化
Cost = 0;
% 分时电价
price_elec = [0.3, 0.3, 0.3, 0.4, 0.4, 0.5, 0.6, 0.6, 0.6, 0.5, 0.4, 0.4, 0.3, 0.3, 0.3, 0.4, 0.4, 0.5, 0.6, 0.6, 0.6, 0.5, 0.4, 0.4];
for t = 1:24
    % 购买电的成本
    Cost = Cost + price_elec(t) * P_purchase(t);
    % 热电联产系统运行成本
    Cost = Cost + cost_chp * P_chp(t);
    % 燃料电池运行成本
    Cost = Cost + cost_fuelcell * P_fuelcell(t);
end
Objective = minimize(Cost);

这里我们定义了目标函数，就是要让总运行成本最小化。通过循环和分时电价，计算购买电的成本，再加上热电联产系统和燃料电池的运行成本。最后用 minimize 函数定义目标为最小化这个总成本。

四、求解与比较

ops = sdpsettings('solver', 'cplex');
sol = solvesdp(Constraints, Objective, ops);
if sol.problem == 0
    disp('优化成功');
    % 输出各微电源最佳出力
    disp('热电联产系统电功率输出：');
    disp(value(P_chp));
    disp('热电联产系统热功率输出：');
    disp(value(Q_chp));
else
    disp('优化失败');
end

我们用 sdpsettings 设置求解器为 cplex，然后用 solvesdp 函数求解优化问题。如果求解成功，就输出各微电源的最佳出力。最后我们还会与两种常见电热调度方式进行比较，看看咱们这个联合调度模型到底有多厉害。

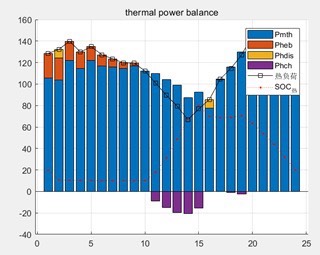

五、仿真算例结果

仿真算例表明，联合调度模型能实现电热统一协调调度并降低微电网运行成本。这就意味着，通过我们精心构建的模型和代码实现，成功地让微电网里的电和热这两种能源实现了更好的配合，减少了浪费，降低了运行成本。这个模型也为电热之间能源互联及规划运营提供了很有价值的参考，以后再规划类似的微电网项目，就有了靠谱的依据。

总之，含电热联合系统的微电网运行优化是个充满潜力的领域，希望今天分享的这些能给大家带来一些启发，一起为能源的高效利用和可持续发展贡献力量。
