三相PWM整流器闭环仿真：从原理到Matlab实现

EQylwUYz

137人浏览 · 2026-03-26 18:15:00

EQylwUYz · 2026-03-26 18:15:00 发布

三相PWM整流器闭环仿真，电压电流双闭环控制，输出直流电压做外环模型中包含主电路，坐标变换，电压电流双环PI控制器，SVPWM控制，PWM发生器 matlab/simulink模型功率因数1，低THD仅1.2% 模型输出电压750VDC 升压拓扑输出电压600～1000可调输出功率调节输出电阻阻值计算功率三相六开关七段式SVPWM仿真，交-直-交变压变频器中的逆变器一般接成三相桥式电路，以便输出三相交流变频源，SVPWM控制是根据电机负载需要尽量圆形旋转磁场来控制电机旋转的要求通过合成电压空间矢量得到IGBT触发信号，它的直流电压的利用率比SPWM方式高15% 模型中带有简单解释可对应论文查阅资料更容易理解，仅提供简单说明，不闲聊资料具有复制性， ~

最近在研究三相PWM整流器的闭环仿真，和大家分享下成果，内容涉及电压电流双闭环控制等，还会穿插点Matlab/Simulink代码分析，希望能帮到对这块感兴趣的朋友。

整体架构

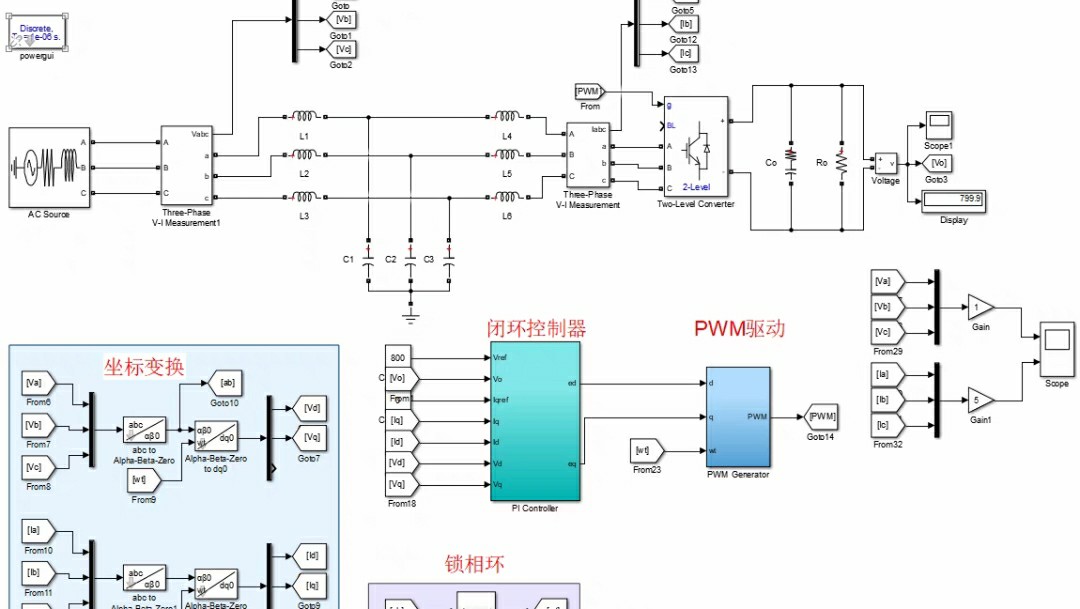

本次模型包含了主电路、坐标变换、电压电流双环PI控制器、SVPWM控制以及PWM发生器。

主电路与升压拓扑

主电路采用升压拓扑，输出电压范围在600 - 1000V可调，最终模型输出电压设定为750VDC。升压拓扑通过电感、电容和开关管等元件实现将输入交流电压转换为更高的直流电压输出。例如在Matlab/Simulink中搭建主电路，电感和电容参数的设置会影响到输出电压的稳定性和动态响应。以电感L为例，如果电感值过小，在负载变化时，电压波动会较大；电感值过大，虽然能抑制电压波动，但系统响应速度会变慢。

坐标变换

坐标变换在整个系统中起着关键作用，一般常用的是克拉克变换（Clark变换）和帕克变换（Park变换）。通过这两种变换，可以将三相静止坐标系下的量转换到两相旋转坐标系下，方便后续的控制策略实现。比如在Matlab中实现Clark变换代码可能如下：

function [alpha, beta] = clark_transform(a, b, c)
    alpha = a;
    beta = (1/sqrt(3)) * (2*b + c);
end

这里简单将三相电流或电压变换到两相静止坐标系下，方便后续的解耦控制。

双环PI控制器

采用电压电流双闭环控制，输出直流电压作为外环。外环PI控制器根据给定的直流电压和实际输出的直流电压差值，经过PI调节输出一个电流给定值。内环PI控制器则根据这个电流给定值和实际电流的差值进行调节，输出控制信号给SVPWM模块。

% 外环PI控制器参数
kp_v = 0.5;
ki_v = 0.1;
% 内环PI控制器参数
kp_i = 1;
ki_i = 0.2;

% 外环PI控制
function [i_ref] = outer_loop_pi(v_ref, v_out, integrator_v)
    error_v = v_ref - v_out;
    p_term_v = kp_v * error_v;
    integrator_v = integrator_v + ki_v * error_v * Ts;
    i_ref = p_term_v + integrator_v;
end

% 内环PI控制
function [control_signal] = inner_loop_pi(i_ref, i_out, integrator_i)
    error_i = i_ref - i_out;
    p_term_i = kp_i * error_i;
    integrator_i = integrator_i + ki_i * error_i * Ts;
    control_signal = p_term_i + integrator_i;
end

这里简单实现了外环和内环的PI控制，Ts是采样时间，通过不断调整比例系数kp和积分系数ki，可以优化系统的动态和稳态性能。

SVPWM控制与PWM发生器

三相六开关七段式SVPWM仿真，SVPWM控制是根据电机负载需要尽量圆形旋转磁场来控制电机旋转的要求通过合成电压空间矢量得到IGBT触发信号，它的直流电压的利用率比SPWM方式高15% 。在交 - 直 - 交变压变频器中的逆变器一般接成三相桥式电路，以便输出三相交流变频源。

% SVPWM实现部分代码示意
function [switch_states] = svpwm(u_ref)
    % 计算扇区
    sector = calculate_sector(u_ref);
    % 计算作用时间
    [t1, t2] = calculate_time(u_ref, sector);
    % 生成开关状态序列
    switch_states = generate_switch_states(t1, t2, sector);
end

这里通过calculatesector函数确定参考电压矢量所在扇区，calculatetime计算各基本电压矢量作用时间，最后generateswitchstates生成六路开关管的触发信号，控制逆变器输出合适的电压波形。
