第023篇：耦合问题的网格生成技术

摘要

网格生成是多物理场耦合仿真的基础与关键环节，直接影响数值解的精度、收敛性和计算效率。本主题系统介绍耦合问题网格生成的核心技术，包括结构化与非结构化网格生成方法、自适应网格加密技术、多物理场网格匹配策略、动网格技术以及高质量网格的评价标准。通过六个典型案例——二维结构化网格生成、Delaunay三角化、自适应网格加密、流固耦合动网格、多物理场网格插值以及网格质量分析，深入阐述网格生成算法的实现原理与工程应用。本主题旨在帮助读者掌握耦合问题网格生成的核心方法，为构建高精度、高效率的多物理场仿真模型奠定坚实基础。

关键词

网格生成，结构化网格，非结构化网格，Delaunay三角化，自适应加密，动网格，网格质量，多物理场耦合

---

1. 引言

在多物理场耦合仿真中，网格生成是将连续物理域离散为有限个单元或节点的过程，是连接物理模型与数值算法的桥梁。高质量的网格能够准确捕捉物理场的空间分布特征，保证数值解的精度和稳定性。对于耦合问题而言，网格生成面临更多挑战：不同物理场可能需要不同尺度的网格、界面处需要网格匹配或插值、动边界问题需要网格变形或重生成等。

网格生成技术的发展经历了从手工划分到自动化生成的演变。早期的有限元分析依赖工程师手动划分网格，效率低下且质量难以保证。20世纪70年代，自动网格生成算法开始发展，包括映射法、Delaunay三角化、 advancing front方法等。进入21世纪，随着计算能力的提升和工程问题的复杂化，自适应网格技术、并行网格生成、各向异性网格等高级技术得到广泛应用。

本主题将系统介绍耦合问题网格生成的核心方法，包括：

• 网格类型与数据结构
• 结构化网格生成技术
• 非结构化网格生成技术
• 自适应网格加密方法
• 动网格技术
• 多物理场网格匹配策略
• 网格质量评价与优化

---

2. 网格基础理论

2.1 网格类型与分类

根据拓扑结构，计算网格可分为结构化网格和非结构化网格两大类。

结构化网格具有以下特征：

• 节点编号具有规律性，可用(i, j, k)索引
• 每个内部节点具有相同数量的相邻节点
• 适合有限差分法和有限体积法
• 对复杂几何适应性较差

结构化网格的数学表示为：
$$\mathbf{x}(i,j,k)=(x(i,j,k),y(i,j,k),z(i,j,k))$$

其中i, j, k为网格索引。结构化网格可进一步分为：

• 直角网格：坐标轴对齐，最简单但几何适应性差
• 曲线网格：通过坐标变换适应复杂边界
• 块结构化网格：将复杂域分解为多个结构化块

非结构化网格的特征：

• 节点连接关系任意，需显式存储
• 对复杂几何适应性强
• 适合有限元法和有限体积法
• 内存开销较大，计算效率略低

非结构化网格的拓扑由节点坐标和单元-节点连接关系定义：
$$\mathcal{M}=(\mathcal{N},\mathcal{E},\mathcal{C})$$

其中$\mathcal{N}$为节点集合，$\mathcal{E}$为边集合，$\mathcal{C}$为单元集合。

2.2 网格数据结构

高效的网格数据结构是网格算法的基础。常用的数据结构包括：

节点数据结构：

Node {
    id: integer          // 节点编号
    x, y, z: float       // 坐标
    boundary: bool       // 边界标记
    physical_tag: int    // 物理属性标签
}

单元数据结构：

Element {
    id: integer          // 单元编号
    type: ElementType    // 单元类型（三角形、四边形等）
    nodes: [int]         // 节点编号列表
    neighbors: [int]     // 相邻单元编号
    material: int        // 材料编号
}

半边数据结构（Half-Edge）：
半边结构是处理非结构化网格的高效数据结构，每条边被表示为两条方向相反的半边：

HalfEdge {
    origin: int          // 起点节点
    twin: HalfEdge       // 对向半边
    next: HalfEdge       // 下一条半边
    face: Face           // 所属面
}

半边结构支持O(1)时间复杂度的邻域查询，广泛应用于网格生成和自适应算法。

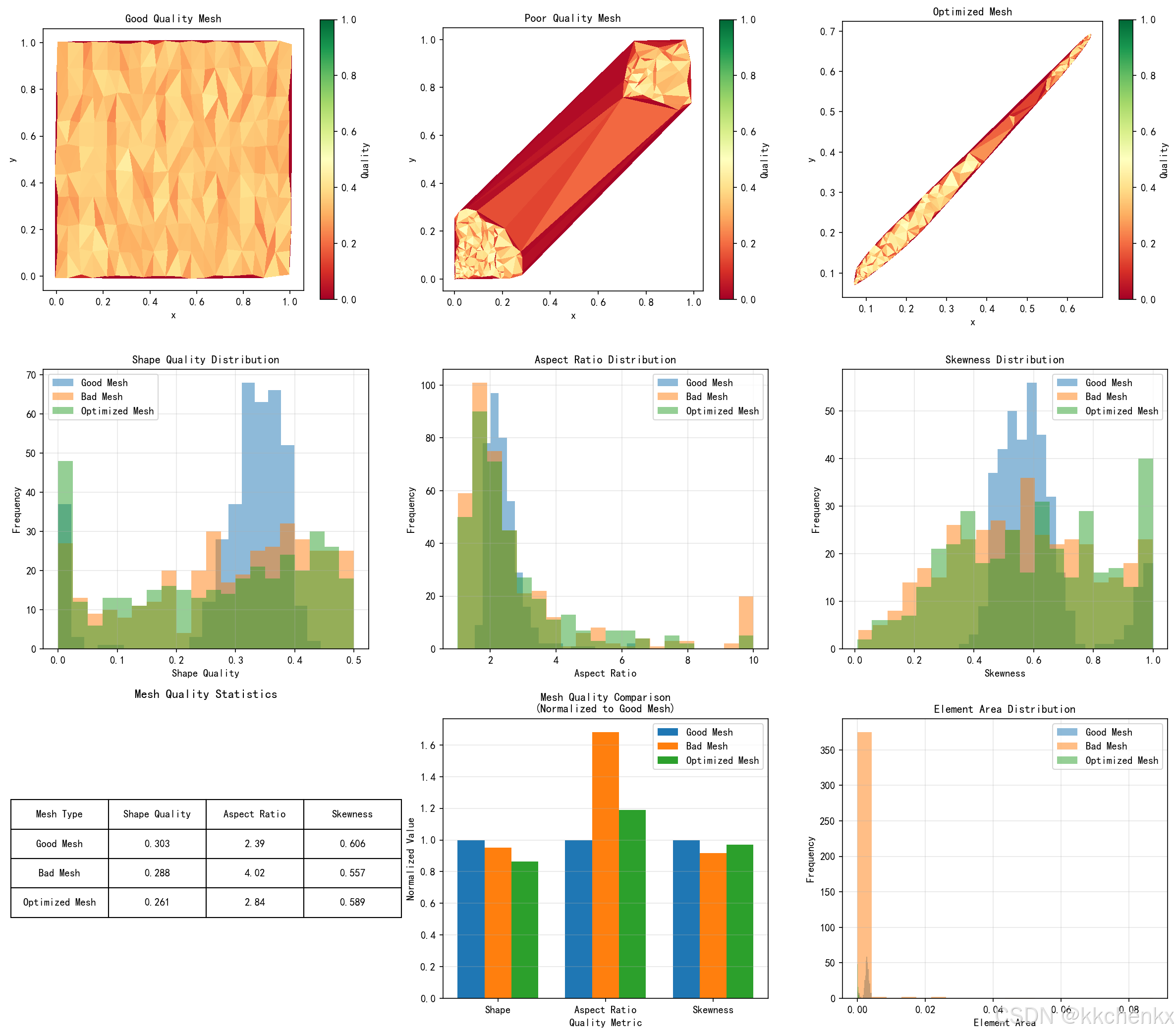

2.3 网格质量度量

网格质量直接影响数值解的精度。常用的质量度量包括：

单元形状质量：
对于三角形单元，形状质量因子定义为：
$$Q=\frac{4\sqrt{3}A}{a^2+b^2+c^2}$$

其中A为面积，a, b, c为边长。Q=1表示等边三角形，Q→0表示退化三角形。

对于四边形单元：
$$Q=\frac{4A}{(a+c)(b+d)}\cdot \min \left(\frac{a+c}{b+d},\frac{b+d}{a+c}\right)$$

其中a, b, c, d为边长。

尺寸质量：
单元尺寸应与局部物理梯度相匹配：
$$h_e\approx \frac{\Vert u\Vert }{\Vert \nabla u\Vert }$$

其中$\Vert u\Vert$为解的幅值，$\Vert \nabla u\Vert$为梯度幅值。

正交质量：
对于有限体积法，面法向量与连接相邻单元中心的向量的对齐程度很重要：
$$Q_{orth}=\cos \theta =\frac{{\mathbf{n}}_f\cdot {\mathbf{d}}_{PC}}{\Vert {\mathbf{n}}_f\Vert \Vert {\mathbf{d}}_{PC}\Vert }$$

---

3. 结构化网格生成

3.1 代数插值法

代数插值法通过参数化映射将计算域变换到物理域。对于二维问题，坐标变换为：
$$\mathbf{x}(\xi ,\eta )=\sum _{i=0}^m\sum _{j=0}^n{\mathbf{x}}_{ij}{\varphi }_i(\xi ){\psi }_j(\eta )$$

其中${\varphi }_i$和${\psi }_j$为插值基函数，常用的包括：

线性插值：
$${\varphi }_0(\xi )=1-\xi ,{\varphi }_1(\xi )=\xi$$

Hermite插值：
$$\mathbf{x}(\xi ,\eta )={\mathbf{x}}_1(\eta )H_0(\xi )+{\mathbf{x}}_2(\eta )H_1(\xi )+\frac{d\mathbf{x}}{d\xi }{|}_1{H}_2(\xi )+\frac{d\mathbf{x}}{d\xi }{|}_2{H}_3(\xi )$$

其中$H_i$为Hermite基函数，可保证边界导数连续。

超限映射（Transfinite Interpolation）：
超限映射通过匹配四条边界曲线生成内部网格：
$$\mathbf{x}(\xi ,\eta )=(1-\eta )\mathbf{x}(\xi ,0)+\eta \mathbf{x}(\xi ,1)+(1-\xi )\mathbf{x}(0,\eta )+\xi \mathbf{x}(1,\eta )$$
$$-(1-\xi )(1-\eta )\mathbf{x}(0,0)-\xi (1-\eta )\mathbf{x}(1,0)-(1-\xi )\eta \mathbf{x}(0,1)-\xi \eta \mathbf{x}(1,1)$$

3.2 椭圆网格生成

椭圆网格生成通过求解偏微分方程获得光滑的网格分布。Thompson等人提出的椭圆生成系统为：

$$g_{22}\frac{{\partial }^2\mathbf{x}}{\partial {\xi }^2}-2g_{12}\frac{{\partial }^2\mathbf{x}}{\partial \xi \partial \eta }+g_{11}\frac{{\partial }^2\mathbf{x}}{\partial {\eta }^2}+J^2\left(P\frac{\partial \mathbf{x}}{\partial \xi }+Q\frac{\partial \mathbf{x}}{\partial \eta }\right)=0$$

其中：
$$g_{11}={\left(\frac{\partial x}{\partial \xi }\right)}^2+{\left(\frac{\partial y}{\partial \xi }\right)}^2$$
$$g_{22}={\left(\frac{\partial x}{\partial \eta }\right)}^2+{\left(\frac{\partial y}{\partial \eta }\right)}^2$$
$$g_{12}=\frac{\partial x}{\partial \xi }\frac{\partial x}{\partial \eta }+\frac{\partial y}{\partial \xi }\frac{\partial y}{\partial \eta }$$
$$J=\frac{\partial x}{\partial \xi }\frac{\partial y}{\partial \eta }-\frac{\partial x}{\partial \eta }\frac{\partial y}{\partial \xi }$$

控制函数P和Q用于调节网格密度：
$$P=-\sum _{n=1}^N{a}_n\frac{\xi -{\xi }_n}{|\xi -{\xi }_n|}{e}^{-c_n|\xi -{\xi }_n|}$$

通过调整$a_n$和$c_n$可在特定位置加密网格。

3.3 双曲网格生成

双曲网格生成从已知边界出发，沿法向推进生成网格。控制方程为：

$$\frac{\partial \mathbf{x}}{\partial \xi }\times \frac{\partial \mathbf{x}}{\partial \eta }=\Omega \mathbf{n}$$

其中$\Omega$为单元体积，$\mathbf{n}$为法向量。双曲方法计算效率高，适合外流场计算。

---

4. 非结构化网格生成

4.1 Delaunay三角化

Delaunay三角化是应用最广泛的非结构化网格生成方法，其核心性质是空圆准则：任意三角形的外接圆内不包含其他节点。

Bowyer-Watson算法：

1. 构建包含所有点的超级三角形
2. 逐点插入，找到外接圆包含新点的所有三角形
3. 删除这些三角形，形成空腔
4. 连接新点与空腔边界，形成新三角形
5. 重复直到所有点插入完毕

Delaunay三角化的对偶图是Voronoi图，满足：
V i = { x : ∥ x − x i ∥ ≤ ∥ x − x j ∥ , ∀ j ≠ i } V_i = \{\mathbf{x} : \|\mathbf{x} - \mathbf{x}_i\| \leq \|\mathbf{x} - \mathbf{x}_j\|, \forall j \neq i\} Vi​={x:∥x−xi​∥≤∥x−xj​∥,∀j=i}

约束Delaunay三角化：
对于存在内部边界的问题，需要保持边界边。约束Delaunay三角化允许边界边不满足空圆准则，但最大化满足Delaunay性质的三角形数量。

4.2 前沿推进法

前沿推进法（Advancing Front Method）从边界出发，逐步向内部生成单元。

算法步骤：

1. 离散边界，形成初始前沿
2. 选择前沿边，计算理想节点位置
3. 检查新单元与现有单元的相交
4. 如相交，调整节点位置或选择其他边
5. 更新前沿，重复直到前沿为空

理想节点位置计算：
$${\mathbf{x}}_{new}={\mathbf{x}}_m+h\mathbf{n}$$

其中${\mathbf{x}}_m$为边中点，h为局部网格尺寸，$\mathbf{n}$为前沿法向量。

4.3 八叉树/四叉树方法

八叉树（三维）或四叉树（二维）方法通过递归细分空间生成网格。

算法流程：

1. 构建包围盒
2. 递归细分直到单元满足尺寸要求
3. 标记与边界相交的单元
4. 在边界附近生成适体单元
5. 平衡树结构，确保相邻单元层级差不超过1

八叉树方法适合自适应网格，可方便地实现局部加密。

---

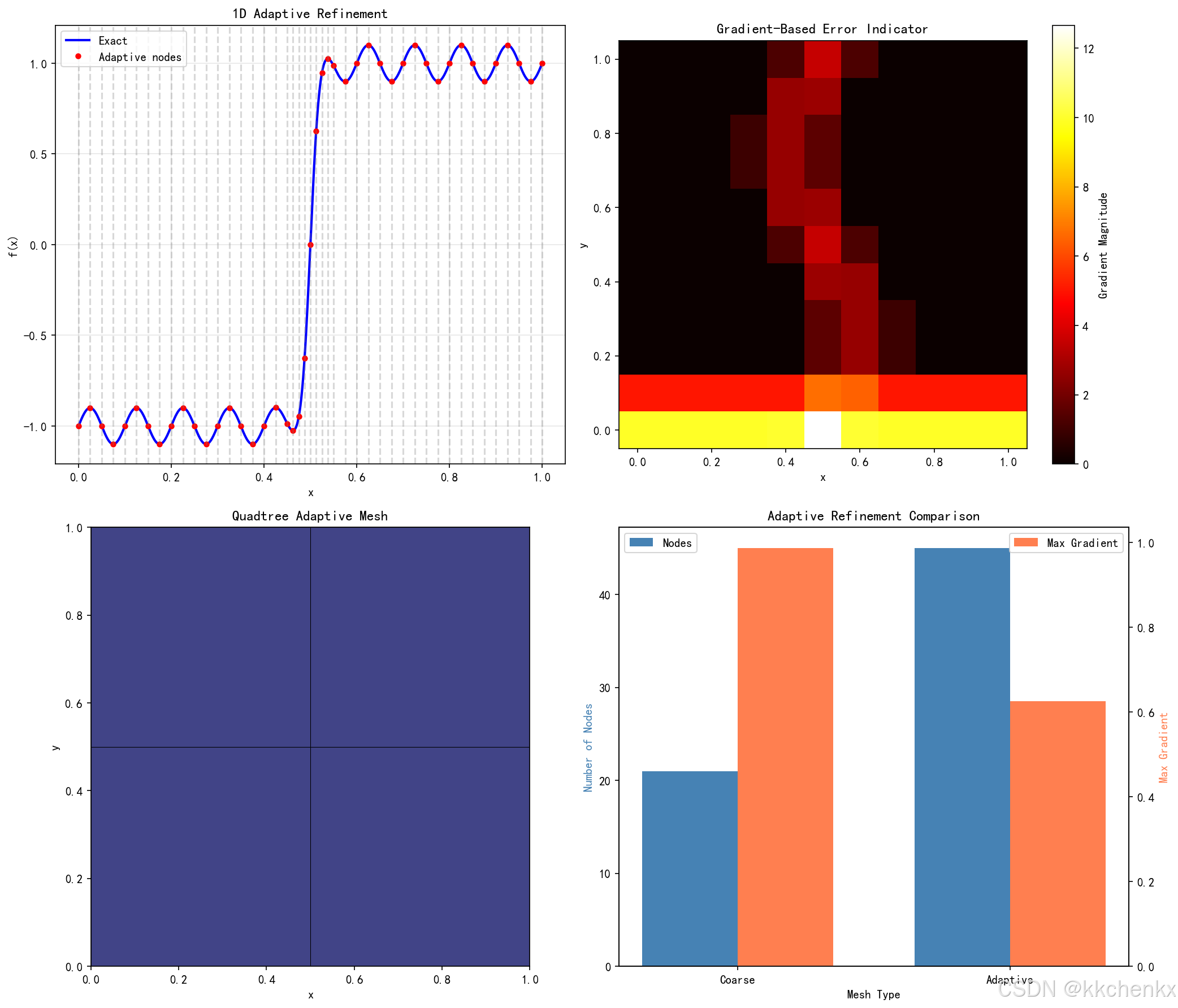

5. 自适应网格技术

5.1 自适应策略

自适应网格根据解的特征动态调整网格分布，以提高计算效率。自适应策略包括：

h-自适应：通过细分或粗化单元调整网格密度
p-自适应：调整单元的多项式阶数
r-自适应：移动节点位置而不改变拓扑
hp-自适应：结合h和p自适应

5.2 误差估计

自适应的基础是可靠的误差估计。常用的后验误差估计器包括：

残差型误差估计：
$${\eta }_K=h_K\Vert R_h{\Vert }_{L^2(K)}+h_K^{1/2}\Vert J_h{\Vert }_{L^2(\partial K)}$$

其中$R_h$为单元内部残差，$J_h$为边界跳跃项。

恢复型误差估计（Zienkiewicz-Zhu）：
$${\eta }_K=\Vert {\sigma }^{\ast }-{\sigma }_h{\Vert }_{L^2(K)}$$

其中${\sigma }^{\ast }$为恢复应力，通过超收敛 patch 恢复技术获得。

目标导向误差估计：
对于特定输出量（如某点应力），误差估计为：
$$\eta =\sum _K{\eta }_K{\omega }_K$$

其中${\omega }_K$为对偶问题的权重。

5.3 网格自适应算法

单元细分：
三角形单元可通过连接边中点细分为4个子三角形。保持细分一致性需要处理悬挂节点。

单元粗化：
通过逆向细分操作合并单元。仅当所有子单元都标记为可粗化时才执行。

网格光滑：
Laplacian光滑通过移动节点到邻域中心改善网格质量：
$${\mathbf{x}}_i^{new}=\frac{1}{N_i}\sum _{j\in \mathcal{N}(i)}{\mathbf{x}}_j$$

---

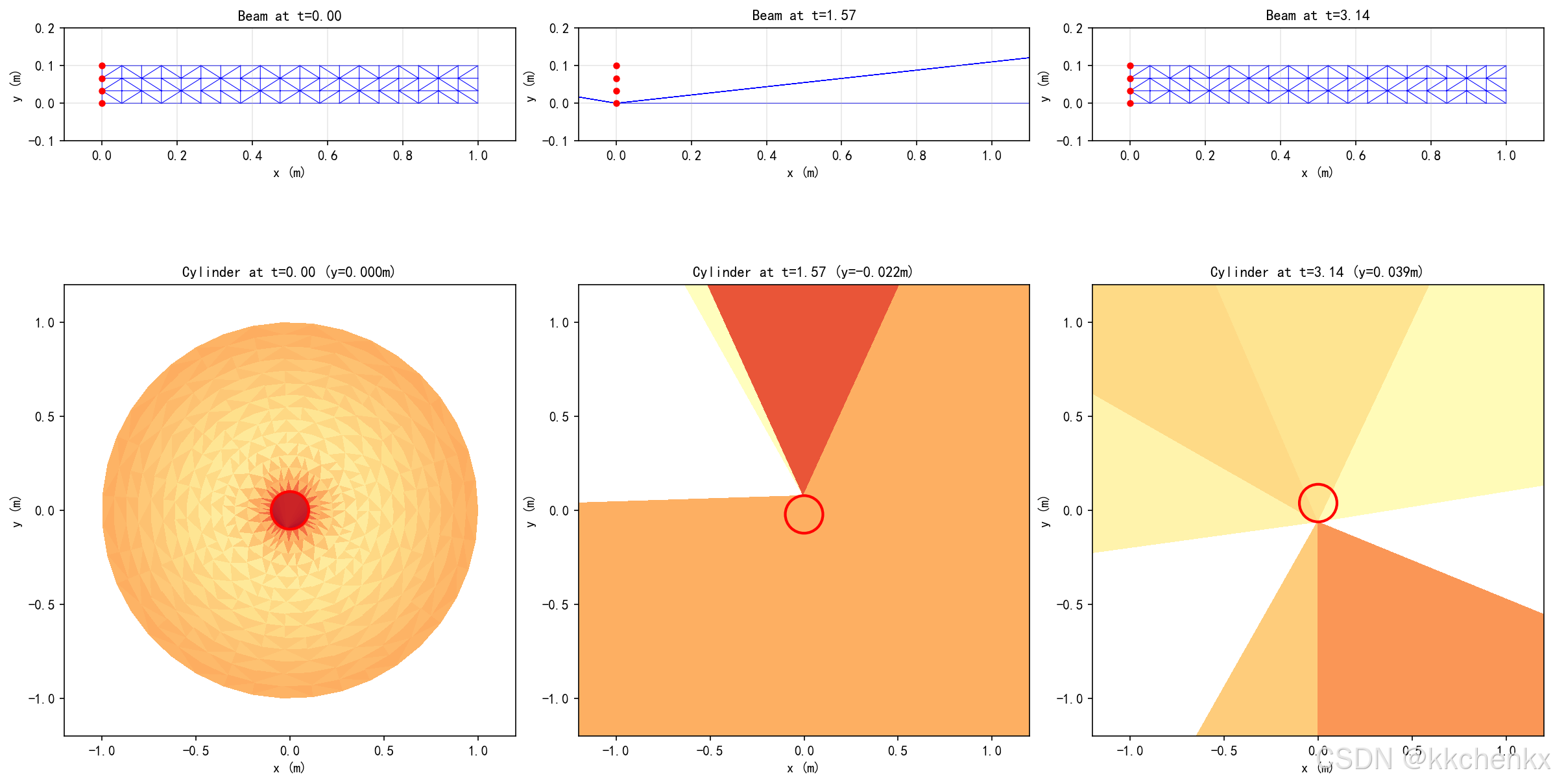

6. 动网格技术

6.1 网格变形方法

对于运动边界问题，需要网格随边界运动而变形。常用方法包括：

弹性体法：
将网格视为弹性体，求解弹性方程：
$$\nabla \cdot \mathbf{\sigma }=0$$

其中应力-应变关系为：
$$\mathbf{\sigma }=\lambda \text{tr}(\mathbf{\epsilon })\mathbf{I}+2\mu \mathbf{\epsilon }$$

弹簧类比法：
将网格边视为弹簧，节点运动由弹簧力平衡决定：
$$\sum _{j\in \mathcal{N}(i)}{k}_{ij}({\mathbf{x}}_j-{\mathbf{x}}_i)=0$$

其中弹簧刚度可取为$k_{ij}=1/\Vert {\mathbf{x}}_j-{\mathbf{x}}_i\Vert$。

径向基函数（RBF）插值：
$$\mathbf{d}(\mathbf{x})=\sum _{i=1}^N{\alpha }_i\varphi (\Vert \mathbf{x}-{\mathbf{x}}_i\Vert )$$

其中$\varphi (r)$为径向基函数，如$\varphi (r)=r^3$。

6.2 网格重生成

当网格变形过大导致质量下降时，需要局部或全局重生成。重生成触发条件包括：

• 最小角小于阈值（如5°）
• 最大长宽比超过阈值（如100）
• 单元体积为负

重生成时需要在新旧网格间插值解：
$$u_{new}=\sum _i{N}_i({\mathbf{x}}_{new})u_{old,i}$$

---

7. 多物理场网格匹配

7.1 共形网格

共形网格要求不同物理场在界面处节点重合。实现方法：

• 先生成较粗网格，再统一细分
• 使用相同的网格生成参数
• 在界面处强制节点匹配

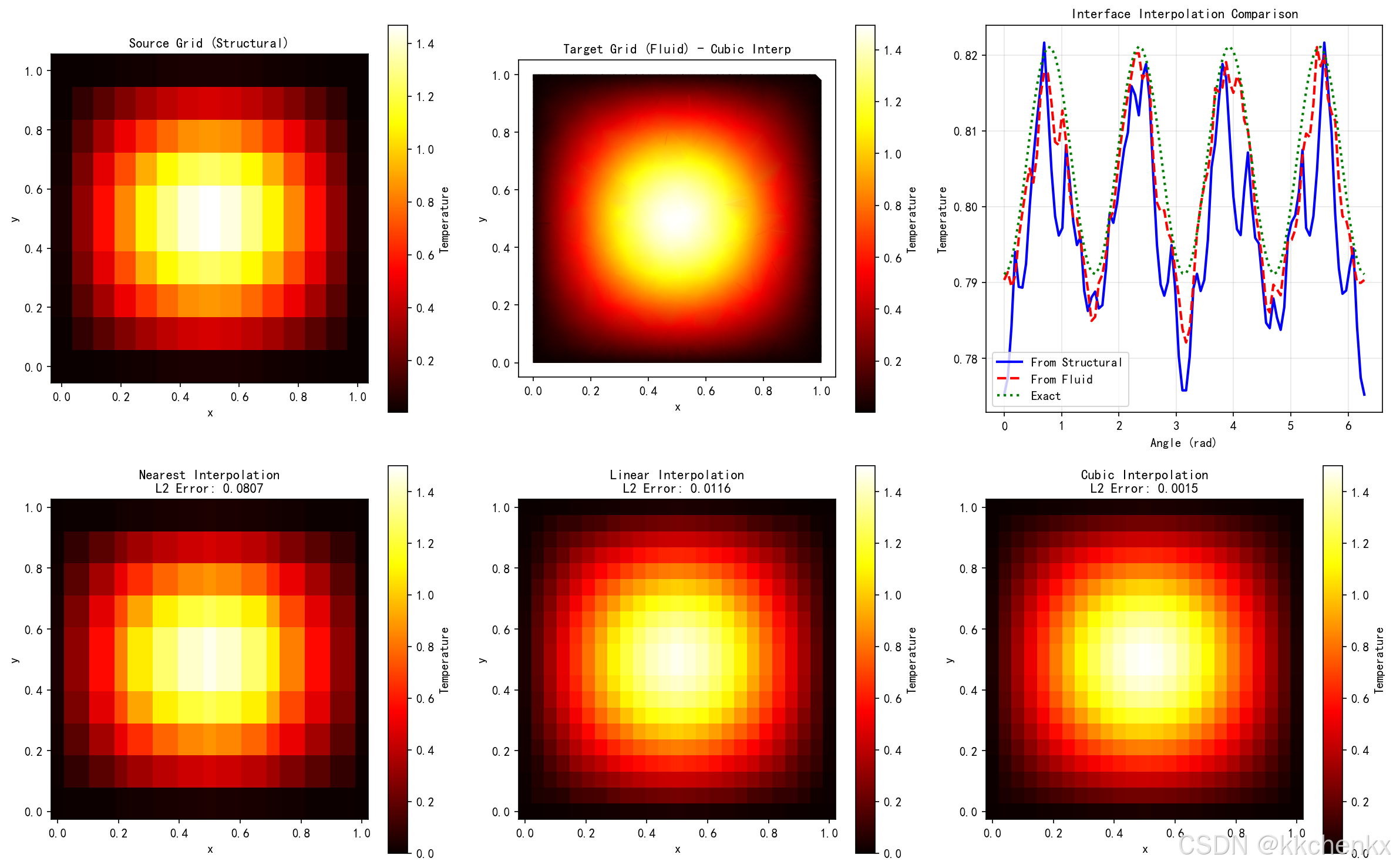

7.2 非共形网格与插值

当不同物理场需要不同网格尺度时，使用非共形网格配合插值：

最近邻插值：
$$u(\mathbf{x})=u({\mathbf{x}}_{nearest})$$

线性插值：
找到包含$\mathbf{x}$的单元，使用形函数插值：
$$u(\mathbf{x})=\sum _i{N}_i(\mathbf{x})u_i$$

保守插值：
保证通量守恒的插值方法：
$${\int }_{\Gamma }{u}_{source}d\Gamma ={\int }_{\Gamma }{u}_{target}d\Gamma$$

7.3 界面追踪

对于移动界面问题，需要追踪界面位置：

Level Set方法：
界面表示为水平集函数的零等值面：
$$\varphi (\mathbf{x},t)=0\iff \mathbf{x}\in \Gamma$$

水平集方程：
$$\frac{\partial \varphi }{\partial t}+\mathbf{v}\cdot \nabla \varphi =0$$

VOF方法：
体积分数$\alpha$表示单元内流体体积占比：
$$\frac{\partial \alpha }{\partial t}+\nabla \cdot (\mathbf{v}\alpha )=0$$

---

8. Python仿真案例

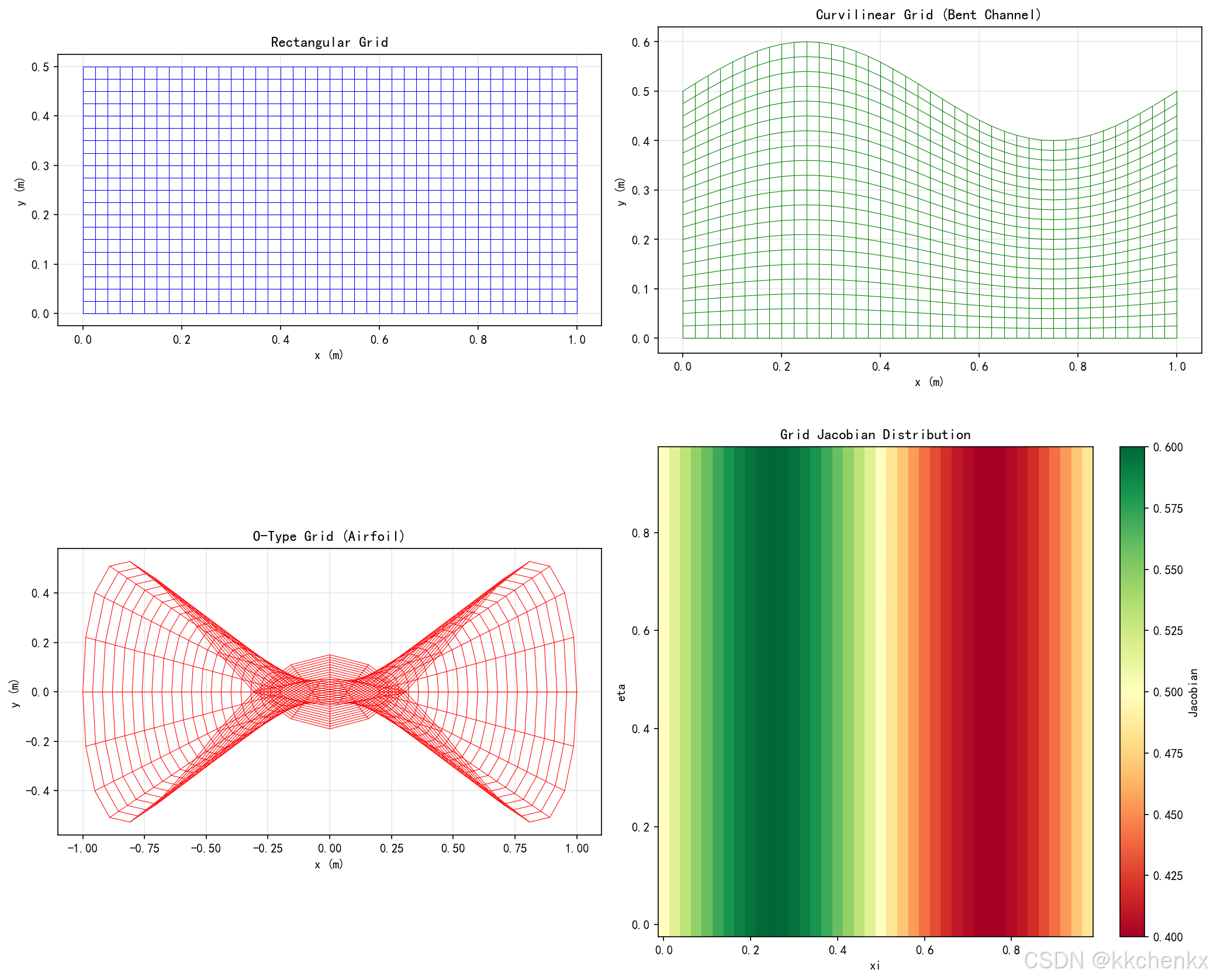

8.1 案例1：二维结构化网格生成

本案例演示使用代数插值法生成二维结构化网格。

# ============================================================
# 案例1：二维结构化网格生成
# ============================================================
import matplotlib
matplotlib.use('Agg')
import numpy as np
import matplotlib.pyplot as plt
from matplotlib.patches import Polygon
import warnings
warnings.filterwarnings('ignore')
import os

output_dir = r'd:\文档\500仿真领域\工程仿真\多物理场耦合仿真\主题023'
os.makedirs(output_dir, exist_ok=True)

plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

print("=" * 60)
print("案例1：二维结构化网格生成")
print("=" * 60)

# 定义几何参数
L = 1.0  # 长度
H = 0.5  # 高度
nx, ny = 40, 20  # 网格数

# 生成计算域网格
xi = np.linspace(0, 1, nx + 1)
eta = np.linspace(0, 1, ny + 1)
XI, ETA = np.meshgrid(xi, eta)

# 案例1a：直角网格
print("\n生成直角网格...")
x_rect = L * XI
y_rect = H * ETA

# 案例1b：曲线网格（弯曲通道）
print("生成曲线网格（弯曲通道）...")
def channel_mapping(xi, eta):
    """弯曲通道映射"""
    x = L * xi
    # 上边界弯曲
    y_top = H * (1 + 0.2 * np.sin(2 * np.pi * xi))
    y = eta * y_top
    return x, y

x_curve, y_curve = channel_mapping(XI, ETA)

# 案例1c：翼型绕流网格（O型网格）
print("生成O型网格（翼型周围）...")
# 简化的翼型形状（椭圆）
a, b = 0.2, 0.05  # 椭圆半轴
theta = np.linspace(0, 2*np.pi, nx + 1)
r = np.linspace(1, 5, ny + 1)
THETA, R = np.meshgrid(theta, r)

# 椭圆坐标变换
x_airfoil = a * R * np.cos(THETA)
y_airfoil = b * R * np.sin(THETA) + 0.1 * (R - 1) * np.sin(3 * THETA)

# 绘制结果
fig, axes = plt.subplots(2, 2, figsize=(14, 12))

# 直角网格
ax = axes[0, 0]
for i in range(nx + 1):
    ax.plot(x_rect[:, i], y_rect[:, i], 'b-', linewidth=0.5)
for j in range(ny + 1):
    ax.plot(x_rect[j, :], y_rect[j, :], 'b-', linewidth=0.5)
ax.set_aspect('equal')
ax.set_title('Rectangular Grid', fontsize=12, fontweight='bold')
ax.set_xlabel('x (m)')
ax.set_ylabel('y (m)')
ax.grid(True, alpha=0.3)

# 曲线网格
ax = axes[0, 1]
for i in range(nx + 1):
    ax.plot(x_curve[:, i], y_curve[:, i], 'g-', linewidth=0.5)
for j in range(ny + 1):
    ax.plot(x_curve[j, :], y_curve[j, :], 'g-', linewidth=0.5)
ax.set_aspect('equal')
ax.set_title('Curvilinear Grid (Bent Channel)', fontsize=12, fontweight='bold')
ax.set_xlabel('x (m)')
ax.set_ylabel('y (m)')
ax.grid(True, alpha=0.3)

# O型网格
ax = axes[1, 0]
for i in range(nx + 1):
    ax.plot(x_airfoil[:, i], y_airfoil[:, i], 'r-', linewidth=0.5)
for j in range(ny + 1):
    ax.plot(x_airfoil[j, :], y_airfoil[j, :], 'r-', linewidth=0.5)
ax.set_aspect('equal')
ax.set_title('O-Type Grid (Airfoil)', fontsize=12, fontweight='bold')
ax.set_xlabel('x (m)')
ax.set_ylabel('y (m)')
ax.grid(True, alpha=0.3)

# 网格质量分析
ax = axes[1, 1]
# 计算曲线网格的Jacobian
J = np.zeros((ny, nx))
for j in range(ny):
    for i in range(nx):
        dx_dxi = (x_curve[j, i+1] - x_curve[j, i]) / (xi[1] - xi[0])
        dx_deta = (x_curve[j+1, i] - x_curve[j, i]) / (eta[1] - eta[0])
        dy_dxi = (y_curve[j, i+1] - y_curve[j, i]) / (xi[1] - xi[0])
        dy_deta = (y_curve[j+1, i] - y_curve[j, i]) / (eta[1] - eta[0])
        J[j, i] = dx_dxi * dy_deta - dx_deta * dy_dxi

im = ax.pcolormesh(XI[:-1, :-1], ETA[:-1, :-1], J, cmap='RdYlGn', shading='auto')
plt.colorbar(im, ax=ax, label='Jacobian')
ax.set_title('Grid Jacobian Distribution', fontsize=12, fontweight='bold')
ax.set_xlabel('xi')
ax.set_ylabel('eta')

plt.tight_layout()
plt.savefig(f'{output_dir}/case1_structured_grid.png', dpi=150, bbox_inches='tight')
plt.close()

print(f"✓ 案例1完成，图片已保存")
print(f"  网格点数: {(nx+1)*(ny+1)}")
print(f"  单元数: {nx*ny}")
print(f"  Jacobian范围: [{J.min():.4f}, {J.max():.4f}]")

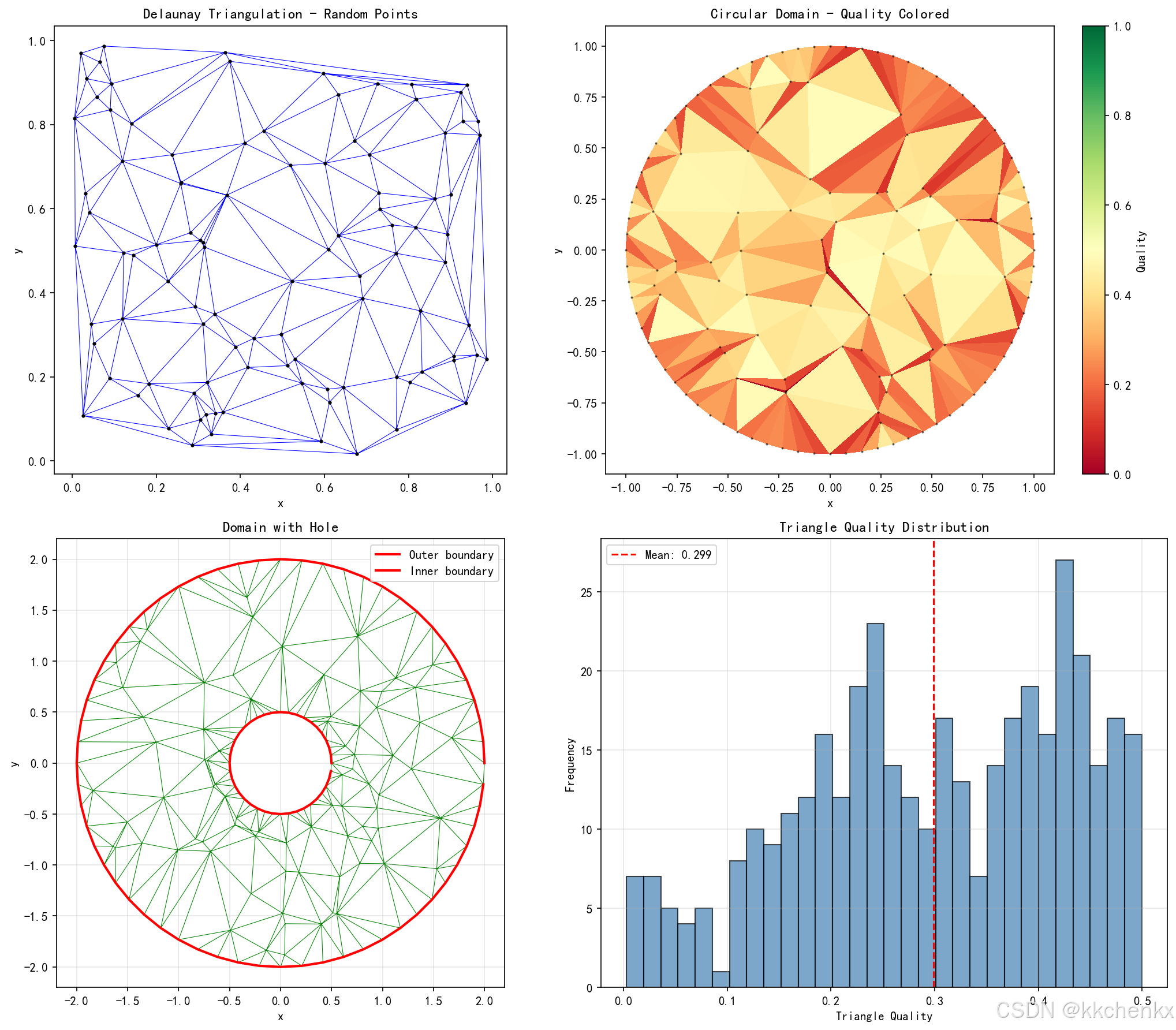

8.2 案例2：Delaunay三角化

本案例实现Delaunay三角化算法并应用于不同点集。

# ============================================================
# 案例2：Delaunay三角化
# ============================================================
print("\n" + "=" * 60)
print("案例2：Delaunay三角化")
print("=" * 60)

from scipy.spatial import Delaunay

def triangle_quality(p1, p2, p3):
    """计算三角形质量（内切圆半径/外接圆半径）"""
    a = np.linalg.norm(p2 - p1)
    b = np.linalg.norm(p3 - p2)
    c = np.linalg.norm(p1 - p3)
    s = (a + b + c) / 2  # 半周长
    area = np.sqrt(max(0, s * (s - a) * (s - b) * (s - c)))

    if area < 1e-10:
        return 0

    r_in = area / s  # 内切圆半径
    R_circ = a * b * c / (4 * area)  # 外接圆半径

    return r_in / R_circ

# 案例2a：随机点集的Delaunay三角化
print("\n生成随机点集的Delaunay三角化...")
np.random.seed(42)
n_points = 100
points_random = np.random.rand(n_points, 2)
tri_random = Delaunay(points_random)

# 案例2b：圆形域的Delaunay三角化
print("生成圆形域的Delaunay三角化...")
n_circle = 80
theta = np.linspace(0, 2*np.pi, n_circle, endpoint=False)
r_boundary = 1.0
x_boundary = r_boundary * np.cos(theta)
y_boundary = r_boundary * np.sin(theta)

# 内部点
n_inner = 60
r_inner = np.sqrt(np.random.rand(n_inner)) * 0.9
theta_inner = np.random.rand(n_inner) * 2 * np.pi
x_inner = r_inner * np.cos(theta_inner)
y_inner = r_inner * np.sin(theta_inner)

points_circle = np.vstack([
    np.column_stack([x_boundary, y_boundary]),
    np.column_stack([x_inner, y_inner])
])
tri_circle = Delaunay(points_circle)

# 案例2c：带孔洞的Delaunay三角化
print("生成带孔洞区域的Delaunay三角化...")
# 外边界
n_outer = 60
outer_theta = np.linspace(0, 2*np.pi, n_outer, endpoint=False)
x_outer = 2.0 * np.cos(outer_theta)
y_outer = 2.0 * np.sin(outer_theta)

# 内边界（孔洞）
n_inner_boundary = 40
inner_theta = np.linspace(0, 2*np.pi, n_inner_boundary, endpoint=False)
x_inner_bnd = 0.5 * np.cos(inner_theta)
y_inner_bnd = 0.5 * np.sin(inner_theta)

# 内部点
n_fill = 80
points_fill = []
for _ in range(n_fill):
    r = np.random.uniform(0.6, 1.9)
    theta = np.random.uniform(0, 2*np.pi)
    x, y = r * np.cos(theta), r * np.sin(theta)
    points_fill.append([x, y])

points_hole = np.vstack([
    np.column_stack([x_outer, y_outer]),
    np.column_stack([x_inner_bnd, y_inner_bnd]),
    np.array(points_fill)
])
tri_hole = Delaunay(points_hole)

# 过滤掉孔洞内的三角形
def in_hole(point, hole_center, hole_radius):
    return np.linalg.norm(point - hole_center) < hole_radius

hole_center = np.array([0, 0])
hole_radius = 0.5
valid_triangles = []
for simplex in tri_hole.simplices:
    centroid = np.mean(points_hole[simplex], axis=0)
    if not in_hole(centroid, hole_center, hole_radius):
        valid_triangles.append(simplex)
valid_triangles = np.array(valid_triangles)

# 绘制结果
fig, axes = plt.subplots(2, 2, figsize=(14, 12))

# 随机点集
ax = axes[0, 0]
ax.triplot(points_random[:, 0], points_random[:, 1], tri_random.simplices, 'b-', linewidth=0.5)
ax.plot(points_random[:, 0], points_random[:, 1], 'ko', markersize=2)
ax.set_aspect('equal')
ax.set_title('Delaunay Triangulation - Random Points', fontsize=12, fontweight='bold')
ax.set_xlabel('x')
ax.set_ylabel('y')

# 圆形域
ax = axes[0, 1]
# 计算每个三角形的质量
qualities = []
for simplex in tri_circle.simplices:
    q = triangle_quality(points_circle[simplex[0]],
                         points_circle[simplex[1]],
                         points_circle[simplex[2]])
    qualities.append(q)
qualities = np.array(qualities)

# 使用颜色表示质量
triang = plt.matplotlib.tri.Triangulation(points_circle[:, 0], points_circle[:, 1],
                                          tri_circle.simplices)
collec = ax.tripcolor(triang, qualities, cmap='RdYlGn', vmin=0, vmax=1)
plt.colorbar(collec, ax=ax, label='Quality')
ax.plot(points_circle[:, 0], points_circle[:, 1], 'ko', markersize=1, alpha=0.5)
ax.set_aspect('equal')
ax.set_title('Circular Domain - Quality Colored', fontsize=12, fontweight='bold')
ax.set_xlabel('x')
ax.set_ylabel('y')

# 带孔洞
ax = axes[1, 0]
ax.triplot(points_hole[:, 0], points_hole[:, 1], valid_triangles, 'g-', linewidth=0.5)
ax.plot(x_outer, y_outer, 'r-', linewidth=2, label='Outer boundary')
ax.plot(x_inner_bnd, y_inner_bnd, 'r-', linewidth=2, label='Inner boundary')
ax.set_aspect('equal')
ax.set_title('Domain with Hole', fontsize=12, fontweight='bold')
ax.set_xlabel('x')
ax.set_ylabel('y')
ax.legend()
ax.grid(True, alpha=0.3)

# 质量统计
ax = axes[1, 1]
all_qualities = []
for tri_points in [points_random, points_circle]:
    tri = Delaunay(tri_points)
    for simplex in tri.simplices:
        q = triangle_quality(tri_points[simplex[0]],
                            tri_points[simplex[1]],
                            tri_points[simplex[2]])
        all_qualities.append(q)

ax.hist(all_qualities, bins=30, color='steelblue', edgecolor='black', alpha=0.7)
ax.axvline(x=np.mean(all_qualities), color='r', linestyle='--',
          label=f'Mean: {np.mean(all_qualities):.3f}')
ax.set_xlabel('Triangle Quality')
ax.set_ylabel('Frequency')
ax.set_title('Triangle Quality Distribution', fontsize=12, fontweight='bold')
ax.legend()
ax.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/case2_delaunay_triangulation.png', dpi=150, bbox_inches='tight')
plt.close()

print(f"✓ 案例2完成，图片已保存")
print(f"  随机点集三角形数: {len(tri_random.simplices)}")
print(f"  圆形域三角形数: {len(tri_circle.simplices)}")
print(f"  带孔洞域三角形数: {len(valid_triangles)}")
print(f"  平均质量: {np.mean(all_qualities):.4f}")

8.3 案例3：自适应网格加密

本案例演示基于解的特征进行自适应网格加密。

# ============================================================
# 案例3：自适应网格加密
# ============================================================
print("\n" + "=" * 60)
print("案例3：自适应网格加密")
print("=" * 60)

def adaptive_refine_1d(f, x, threshold):
    """一维自适应加密"""
    x_new = [x[0]]
    for i in range(len(x) - 1):
        x_mid = (x[i] + x[i+1]) / 2
        f_left = f(x[i])
        f_right = f(x[i+1])
        f_mid = f(x_mid)
        f_linear = (f_left + f_right) / 2
        error = abs(f_mid - f_linear)

        if error > threshold:
            x_new.append(x_mid)
        x_new.append(x[i+1])
    return np.array(sorted(x_new))

# 案例3a：一维自适应加密
print("\n一维自适应加密...")
def test_function_1d(x):
    """测试函数：边界层特征"""
    return np.tanh(50 * (x - 0.5)) + 0.1 * np.sin(20 * np.pi * x)

x_coarse = np.linspace(0, 1, 21)
threshold = 0.05
x_refined = x_coarse.copy()

for iteration in range(5):
    x_new = adaptive_refine_1d(test_function_1d, x_refined, threshold)
    if len(x_new) == len(x_refined):
        break
    x_refined = x_new
    print(f"  迭代 {iteration + 1}: {len(x_refined)} 个节点")

# 案例3b：二维自适应加密（基于梯度）
print("\n二维自适应加密...")
# 定义具有局部特征的函数
def test_function_2d(x, y):
    """测试函数：包含边界层和激波"""
    # 边界层
    boundary_layer = np.exp(-50 * y)
    # 激波
    shock = 1 / (1 + np.exp(-100 * (x - 0.5 - 0.1 * np.sin(2*np.pi*y))))
    return boundary_layer + 0.5 * shock

# 初始粗网格
x_2d = np.linspace(0, 1, 11)
y_2d = np.linspace(0, 1, 11)
X_2d, Y_2d = np.meshgrid(x_2d, y_2d)

# 计算梯度作为加密指标
Z = test_function_2d(X_2d, Y_2d)
grad_x, grad_y = np.gradient(Z, x_2d, y_2d)
gradient_magnitude = np.sqrt(grad_x**2 + grad_y**2)

# 自适应加密策略：在梯度大的区域加密
refinement_level = np.zeros_like(X_2d, dtype=int)
refinement_level[gradient_magnitude > 0.5] = 2
refinement_level[(gradient_magnitude > 0.1) & (gradient_magnitude <= 0.5)] = 1

# 案例3c：四叉树自适应网格
print("\n四叉树自适应网格...")
class QuadTree:
    def __init__(self, x_min, x_max, y_min, y_max, level=0, max_level=4):
        self.x_min = x_min
        self.x_max = x_max
        self.y_min = y_min
        self.y_max = y_max
        self.level = level
        self.max_level = max_level
        self.children = None
        self.is_leaf = True

    def refine(self, refine_func):
        """根据函数进行加密"""
        if self.level >= self.max_level:
            return

        x_center = (self.x_min + self.x_max) / 2
        y_center = (self.y_min + self.y_max) / 2

        # 检查是否需要加密
        if refine_func(self.x_min, self.x_max, self.y_min, self.y_max):
            self.is_leaf = False
            self.children = [
                QuadTree(self.x_min, x_center, self.y_min, y_center, self.level + 1, self.max_level),
                QuadTree(x_center, self.x_max, self.y_min, y_center, self.level + 1, self.max_level),
                QuadTree(self.x_min, x_center, y_center, self.y_max, self.level + 1, self.max_level),
                QuadTree(x_center, self.x_max, y_center, self.y_max, self.level + 1, self.max_level)
            ]
            for child in self.children:
                child.refine(refine_func)

    def get_cells(self):
        """获取所有叶节点"""
        if self.is_leaf:
            return [(self.x_min, self.x_max, self.y_min, self.y_max, self.level)]
        cells = []
        for child in self.children:
            cells.extend(child.get_cells())
        return cells

# 定义加密准则
def shock_refine(x_min, x_max, y_min, y_max):
    """激波区域加密"""
    x_center = (x_min + x_max) / 2
    y_center = (y_min + y_max) / 2
    # 在激波附近加密
    shock_position = 0.5 + 0.1 * np.sin(2 * np.pi * y_center)
    return abs(x_center - shock_position) < 0.15

# 构建四叉树
root = QuadTree(0, 1, 0, 1, max_level=5)
root.refine(shock_refine)
quad_cells = root.get_cells()

# 绘制结果
fig, axes = plt.subplots(2, 2, figsize=(14, 12))

# 一维自适应
ax = axes[0, 0]
x_fine = np.linspace(0, 1, 1000)
ax.plot(x_fine, test_function_1d(x_fine), 'b-', linewidth=2, label='Exact')
ax.plot(x_refined, test_function_1d(x_refined), 'ro', markersize=4, label='Adaptive nodes')
for x in x_refined:
    ax.axvline(x, color='gray', linestyle='--', alpha=0.3)
ax.set_xlabel('x')
ax.set_ylabel('f(x)')
ax.set_title('1D Adaptive Refinement', fontsize=12, fontweight='bold')
ax.legend()
ax.grid(True, alpha=0.3)

# 二维梯度场
ax = axes[0, 1]
im = ax.pcolormesh(X_2d, Y_2d, gradient_magnitude, cmap='hot', shading='auto')
plt.colorbar(im, ax=ax, label='Gradient Magnitude')
ax.set_aspect('equal')
ax.set_title('Gradient-Based Error Indicator', fontsize=12, fontweight='bold')
ax.set_xlabel('x')
ax.set_ylabel('y')

# 四叉树网格
ax = axes[1, 0]
colors = plt.cm.viridis(np.linspace(0, 1, 6))
for x_min, x_max, y_min, y_max, level in quad_cells:
    rect = plt.Rectangle((x_min, y_min), x_max - x_min, y_max - y_min,
                         fill=True, facecolor=colors[level], edgecolor='black', linewidth=0.5)
    ax.add_patch(rect)
ax.set_xlim(0, 1)
ax.set_ylim(0, 1)
ax.set_aspect('equal')
ax.set_title('Quadtree Adaptive Mesh', fontsize=12, fontweight='bold')
ax.set_xlabel('x')
ax.set_ylabel('y')

# 自适应前后的对比
ax = axes[1, 1]
nodes_coarse = len(x_coarse)
nodes_refined = len(x_refined)
categories = ['Coarse', 'Adaptive']
node_counts = [nodes_coarse, nodes_refined]
errors_coarse = np.max(np.abs(np.gradient(test_function_1d(x_coarse))))
errors_refined = np.max(np.abs(np.gradient(test_function_1d(x_refined))))
errors = [errors_coarse, errors_refined]

x_pos = np.arange(len(categories))
width = 0.35

bars1 = ax.bar(x_pos - width/2, node_counts, width, label='Nodes', color='steelblue')
ax2 = ax.twinx()
bars2 = ax2.bar(x_pos + width/2, errors, width, label='Max Gradient', color='coral')

ax.set_xlabel('Mesh Type')
ax.set_ylabel('Number of Nodes', color='steelblue')
ax2.set_ylabel('Max Gradient', color='coral')
ax.set_title('Adaptive Refinement Comparison', fontsize=12, fontweight='bold')
ax.set_xticks(x_pos)
ax.set_xticklabels(categories)
ax.legend(loc='upper left')
ax2.legend(loc='upper right')

plt.tight_layout()
plt.savefig(f'{output_dir}/case3_adaptive_refinement.png', dpi=150, bbox_inches='tight')
plt.close()

print(f"✓ 案例3完成，图片已保存")
print(f"  一维初始节点数: {nodes_coarse}")
print(f"  一维自适应后节点数: {nodes_refined}")
print(f"  四叉树单元数: {len(quad_cells)}")

8.4 案例4：流固耦合动网格

本案例演示流固耦合问题中的动网格技术。

# ============================================================
# 案例4：流固耦合动网格
# ============================================================
print("\n" + "=" * 60)
print("案例4：流固耦合动网格")
print("=" * 60)

def laplacian_smooth(x, y, fixed_nodes, iterations=10):
    """Laplacian网格光滑"""
    x_new = x.copy()
    y_new = y.copy()
    n_nodes = len(x)

    for _ in range(iterations):
        x_temp = x_new.copy()
        y_temp = y_new.copy()

        for i in range(n_nodes):
            if i in fixed_nodes:
                continue
            # 找到相邻节点（简化：基于距离）
            distances = np.sqrt((x - x[i])**2 + (y - y[i])**2)
            neighbors = np.where((distances < 0.15) & (distances > 0))[0]

            if len(neighbors) > 0:
                x_temp[i] = np.mean(x_new[neighbors])
                y_temp[i] = np.mean(y_new[neighbors])

        x_new = x_temp
        y_new = y_temp

    return x_new, y_new

def spring_analogy(x, y, boundary_displacement, fixed_nodes, k_spring=1.0, iterations=50):
    """弹簧类比法动网格"""
    x_new = x.copy()
    y_new = y.copy()
    n_nodes = len(x)

    # 应用边界位移
    for i, disp in boundary_displacement.items():
        x_new[i] += disp[0]
        y_new[i] += disp[1]

    # 迭代求解弹簧平衡
    for _ in range(iterations):
        x_temp = x_new.copy()
        y_temp = y_new.copy()

        for i in range(n_nodes):
            if i in fixed_nodes or i in boundary_displacement:
                continue

            # 找到邻居
            distances = np.sqrt((x - x[i])**2 + (y - y[i])**2)
            neighbors = np.where((distances < 0.2) & (distances > 0.01))[0]

            if len(neighbors) > 0:
                # 计算弹簧力
                fx, fy = 0, 0
                for j in neighbors:
                    dx = x_new[j] - x_new[i]
                    dy = y_new[j] - y_new[i]
                    dist = np.sqrt(dx**2 + dy**2)
                    if dist > 0:
                        # 弹簧力与位移成正比
                        fx += k_spring * dx / dist * (distances[j] - dist)
                        fy += k_spring * dy / dist * (distances[j] - dist)

                x_temp[i] += 0.1 * fx
                y_temp[i] += 0.1 * fy

        x_new = x_temp
        y_new = y_temp

    return x_new, y_new

# 案例4a：弹性梁振动
print("\n弹性梁振动动网格...")
L_beam = 1.0
H_beam = 0.1
nx_beam, ny_beam = 20, 4

x_beam = np.linspace(0, L_beam, nx_beam)
y_beam = np.linspace(0, H_beam, ny_beam)
X_beam, Y_beam = np.meshgrid(x_beam, y_beam)
x_beam_flat = X_beam.flatten()
y_beam_flat = Y_beam.flatten()

# 固定左边界
fixed_nodes = np.where(x_beam_flat < 0.05)[0]

# 不同时刻的变形
times = np.linspace(0, 2*np.pi, 5)
beam_displacements = []

for t in times:
    # 简化的振动模态
    amplitude = 0.05
    y_deformed = y_beam_flat + amplitude * np.sin(np.pi * x_beam_flat / L_beam) * np.sin(t)

    # 边界位移
    boundary_disp = {}
    top_nodes = np.where(y_beam_flat > H_beam - 0.01)[0]
    for i in top_nodes:
        boundary_disp[i] = [0, amplitude * np.sin(np.pi * x_beam_flat[i] / L_beam) * np.sin(t)]

    # 应用弹簧类比法
    x_def, y_def = spring_analogy(x_beam_flat, y_beam_flat, boundary_disp, fixed_nodes)
    beam_displacements.append((x_def, y_def))

# 案例4b：圆柱绕流动网格
print("圆柱绕流动网格...")
# 创建O型网格
n_theta_cyl = 40
n_r_cyl = 15
theta_cyl = np.linspace(0, 2*np.pi, n_theta_cyl)
r_cyl = np.linspace(0.1, 1.0, n_r_cyl)
THETA_cyl, R_cyl = np.meshgrid(theta_cyl, r_cyl)

X_cyl = R_cyl * np.cos(THETA_cyl)
Y_cyl = R_cyl * np.sin(THETA_cyl)
x_cyl_flat = X_cyl.flatten()
y_cyl_flat = Y_cyl.flatten()

# 圆柱运动
U_freestream = 1.0
St = 0.2  # Strouhal数
f_vortex = St * U_freestream / (2 * 0.1)  # 涡脱落频率

# 不同时刻的圆柱位置和网格
cylinder_displacements = []
for t in times:
    # 圆柱振动（横向）
    y_cylinder = 0.05 * np.sin(2 * np.pi * f_vortex * t)

    # 边界位移（圆柱表面）
    boundary_disp_cyl = {}
    inner_nodes = np.where(R_cyl.flatten() < 0.11)[0]
    for i in inner_nodes:
        boundary_disp_cyl[i] = [0, y_cylinder]

    # 固定外边界
    outer_nodes = np.where(R_cyl.flatten() > 0.99)[0]

    # 应用弹簧类比法
    x_def_cyl, y_def_cyl = spring_analogy(x_cyl_flat, y_cyl_flat, boundary_disp_cyl, outer_nodes)
    cylinder_displacements.append((x_def_cyl, y_def_cyl, y_cylinder))

# 案例4c：网格质量评估
print("网格质量评估...")
def compute_mesh_quality(x, y, tri):
    """计算网格质量"""
    qualities = []
    for simplex in tri.simplices:
        p1 = np.array([x[simplex[0]], y[simplex[0]]])
        p2 = np.array([x[simplex[1]], y[simplex[1]]])
        p3 = np.array([x[simplex[2]], y[simplex[2]]])
        qualities.append(triangle_quality(p1, p2, p3))
    return np.array(qualities)

# 绘制结果
fig, axes = plt.subplots(2, 3, figsize=(16, 10))

# 弹性梁变形序列
for idx, (t, (x_def, y_def)) in enumerate(zip(times[:3], beam_displacements[:3])):
    ax = axes[0, idx]
    tri_beam = Delaunay(np.column_stack([x_def, y_def]))
    ax.triplot(x_def, y_def, tri_beam.simplices, 'b-', linewidth=0.5)
    ax.plot(x_def[fixed_nodes], y_def[fixed_nodes], 'ro', markersize=4, label='Fixed')
    ax.set_aspect('equal')
    ax.set_title(f'Beam at t={t:.2f}', fontsize=11, fontweight='bold')
    ax.set_xlabel('x (m)')
    ax.set_ylabel('y (m)')
    ax.set_xlim(-0.1, 1.1)
    ax.set_ylim(-0.1, 0.2)
    ax.grid(True, alpha=0.3)

# 圆柱绕流
for idx, (t, (x_def, y_def, y_cyl)) in enumerate(zip(times[:3], cylinder_displacements[:3])):
    ax = axes[1, idx]
    tri_cyl = Delaunay(np.column_stack([x_def, y_def]))

    # 计算质量
    qualities = compute_mesh_quality(x_def, y_def, tri_cyl)
    triang = plt.matplotlib.tri.Triangulation(x_def, y_def, tri_cyl.simplices)
    collec = ax.tripcolor(triang, qualities, cmap='RdYlGn', vmin=0, vmax=1)

    # 绘制圆柱
    circle = plt.Circle((0, y_cyl), 0.1, color='red', fill=False, linewidth=2)
    ax.add_patch(circle)

    ax.set_aspect('equal')
    ax.set_title(f'Cylinder at t={t:.2f} (y={y_cyl:.3f}m)', fontsize=11, fontweight='bold')
    ax.set_xlabel('x (m)')
    ax.set_ylabel('y (m)')
    ax.set_xlim(-1.2, 1.2)
    ax.set_ylim(-1.2, 1.2)

plt.tight_layout()
plt.savefig(f'{output_dir}/case4_moving_mesh.png', dpi=150, bbox_inches='tight')
plt.close()

print(f"✓ 案例4完成，图片已保存")
print(f"  弹性梁网格点数: {len(x_beam_flat)}")
print(f"  圆柱绕流网格点数: {len(x_cyl_flat)}")

8.5 案例5：多物理场网格插值

本案例演示多物理场耦合中的网格插值技术。

# ============================================================
# 案例5：多物理场网格插值
# ============================================================
print("\n" + "=" * 60)
print("案例5：多物理场网格插值")
print("=" * 60)

from scipy.interpolate import griddata, LinearNDInterpolator

# 案例5a：不同网格间的插值
print("\n不同网格间的插值...")

# 结构网格（粗）
nx_struct = 15
ny_struct = 10
x_struct = np.linspace(0, 1, nx_struct)
y_struct = np.linspace(0, 1, ny_struct)
X_struct, Y_struct = np.meshgrid(x_struct, y_struct)

# 定义物理场（温度分布）
def temperature_field(x, y):
    return np.sin(np.pi * x) * np.sin(np.pi * y) + 0.5 * np.exp(-10 * ((x - 0.5)**2 + (y - 0.5)**2))

T_struct = temperature_field(X_struct, Y_struct)

# 流体网格（细，非结构化）
np.random.seed(123)
n_fluid = 500
points_fluid = np.random.rand(n_fluid, 2)
# 在边界附近加密
boundary_points = []
for i in range(50):
    boundary_points.append([i/50, 0])
    boundary_points.append([i/50, 1])
    boundary_points.append([0, i/50])
    boundary_points.append([1, i/50])
boundary_points = np.array(boundary_points)
points_fluid = np.vstack([points_fluid, boundary_points])

# 插值到流体网格
T_fluid_interp = griddata(
    np.column_stack([X_struct.flatten(), Y_struct.flatten()]),
    T_struct.flatten(),
    points_fluid,
    method='cubic'
)

# 案例5b：界面插值
print("界面插值...")
# 定义界面（圆形）
theta_interface = np.linspace(0, 2*np.pi, 100)
r_interface = 0.3
x_interface = 0.5 + r_interface * np.cos(theta_interface)
y_interface = 0.5 + r_interface * np.sin(theta_interface)

# 从结构网格插值到界面
T_interface_from_struct = griddata(
    np.column_stack([X_struct.flatten(), Y_struct.flatten()]),
    T_struct.flatten(),
    np.column_stack([x_interface, y_interface]),
    method='linear'
)

# 从流体网格插值到界面
T_interface_from_fluid = griddata(
    points_fluid,
    T_fluid_interp,
    np.column_stack([x_interface, y_interface]),
    method='linear'
)

# 案例5c：保守插值
print("保守插值...")
def conservative_interpolation(x_source, y_source, f_source, x_target, y_target):
    """简单的保守插值（面积加权）"""
    f_target = np.zeros(len(x_target))

    for i in range(len(x_target)):
        # 找到最近的源点
        distances = np.sqrt((x_source - x_target[i])**2 + (y_source - y_target[i])**2)
        # 使用距离倒数加权
        weights = 1.0 / (distances + 1e-10)
        weights /= np.sum(weights)
        f_target[i] = np.sum(weights * f_source)

    return f_target

# 创建目标网格（中等密度）
nx_target = 25
ny_target = 20
x_target = np.linspace(0, 1, nx_target)
y_target = np.linspace(0, 1, ny_target)
X_target, Y_target = np.meshgrid(x_target, y_target)

T_target_conservative = conservative_interpolation(
    X_struct.flatten(), Y_struct.flatten(), T_struct.flatten(),
    X_target.flatten(), Y_target.flatten()
)
T_target_conservative = T_target_conservative.reshape(X_target.shape)

# 案例5d：插值误差分析
print("插值误差分析...")
# 解析解
T_exact = temperature_field(X_target, Y_target)

# 不同插值方法
methods = ['nearest', 'linear', 'cubic']
errors = {}

for method in methods:
    T_interp = griddata(
        np.column_stack([X_struct.flatten(), Y_struct.flatten()]),
        T_struct.flatten(),
        np.column_stack([X_target.flatten(), Y_target.flatten()]),
        method=method
    ).reshape(X_target.shape)

    error = np.abs(T_interp - T_exact)
    errors[method] = {
        'L2': np.sqrt(np.mean(error**2)),
        'max': np.max(error),
        'solution': T_interp
    }

# 绘制结果
fig, axes = plt.subplots(2, 3, figsize=(16, 10))

# 源网格
ax = axes[0, 0]
im = ax.pcolormesh(X_struct, Y_struct, T_struct, cmap='hot', shading='auto')
plt.colorbar(im, ax=ax, label='Temperature')
ax.set_aspect('equal')
ax.set_title('Source Grid (Structural)', fontsize=11, fontweight='bold')
ax.set_xlabel('x')
ax.set_ylabel('y')

# 流体网格插值结果
ax = axes[0, 1]
tri_fluid = Delaunay(points_fluid)
triang = plt.matplotlib.tri.Triangulation(points_fluid[:, 0], points_fluid[:, 1], tri_fluid.simplices)
collec = ax.tripcolor(triang, T_fluid_interp, cmap='hot', shading='gouraud')
plt.colorbar(collec, ax=ax, label='Temperature')
ax.set_aspect('equal')
ax.set_title('Target Grid (Fluid) - Cubic Interp', fontsize=11, fontweight='bold')
ax.set_xlabel('x')
ax.set_ylabel('y')

# 界面插值对比
ax = axes[0, 2]
ax.plot(theta_interface, T_interface_from_struct, 'b-', linewidth=2, label='From Structural')
ax.plot(theta_interface, T_interface_from_fluid, 'r--', linewidth=2, label='From Fluid')
T_exact_interface = temperature_field(x_interface, y_interface)
ax.plot(theta_interface, T_exact_interface, 'g:', linewidth=2, label='Exact')
ax.set_xlabel('Angle (rad)')
ax.set_ylabel('Temperature')
ax.set_title('Interface Interpolation Comparison', fontsize=11, fontweight='bold')
ax.legend()
ax.grid(True, alpha=0.3)

# 不同插值方法对比
for idx, method in enumerate(methods):
    ax = axes[1, idx]
    im = ax.pcolormesh(X_target, Y_target, errors[method]['solution'],
                       cmap='hot', shading='auto', vmin=0, vmax=1.5)
    plt.colorbar(im, ax=ax, label='Temperature')
    ax.set_aspect('equal')
    ax.set_title(f'{method.capitalize()} Interpolation\nL2 Error: {errors[method]["L2"]:.4f}',
                 fontsize=11, fontweight='bold')
    ax.set_xlabel('x')
    ax.set_ylabel('y')

plt.tight_layout()
plt.savefig(f'{output_dir}/case5_mesh_interpolation.png', dpi=150, bbox_inches='tight')
plt.close()

print(f"✓ 案例5完成，图片已保存")
print(f"  结构网格点数: {nx_struct * ny_struct}")
print(f"  流体网格点数: {len(points_fluid)}")
print(f"  插值误差 (L2) - Linear: {errors['linear']['L2']:.4f}, Cubic: {errors['cubic']['L2']:.4f}")

8.6 案例6：网格质量分析与优化

本案例综合展示网格质量评价与优化技术。

# ============================================================
# 案例6：网格质量分析与优化
# ============================================================
print("\n" + "=" * 60)
print("案例6：网格质量分析与优化")
print("=" * 60)

def compute_triangle_area(p1, p2, p3):
    """计算三角形面积"""
    return 0.5 * abs((p2[0] - p1[0]) * (p3[1] - p1[1]) -
                     (p3[0] - p1[0]) * (p2[1] - p1[1]))

def compute_aspect_ratio(p1, p2, p3):
    """计算长宽比"""
    edges = [np.linalg.norm(p2 - p1), np.linalg.norm(p3 - p2), np.linalg.norm(p1 - p3)]
    return max(edges) / min(edges) if min(edges) > 0 else float('inf')

def compute_skewness(p1, p2, p3):
    """计算偏斜度"""
    # 等边三角形角度为60度
    angles = []
    edges = [np.linalg.norm(p2 - p1), np.linalg.norm(p3 - p2), np.linalg.norm(p1 - p3)]

    # 使用余弦定理计算角度
    a, b, c = edges
    if a > 0 and b > 0 and c > 0:
        angle1 = np.arccos(np.clip((b**2 + c**2 - a**2) / (2 * b * c), -1, 1))
        angle2 = np.arccos(np.clip((a**2 + c**2 - b**2) / (2 * a * c), -1, 1))
        angle3 = np.pi - angle1 - angle2
        angles = [angle1, angle2, angle3]

        max_angle = max(angles)
        min_angle = min(angles)

        # 偏斜度定义
        theta_e = np.pi / 3  # 等边三角形角度
        skewness = max((max_angle - theta_e) / (np.pi - theta_e),
                      (theta_e - min_angle) / theta_e)
        return skewness
    return 1.0

# 案例6a：不同网格类型的质量对比
print("\n生成不同类型的网格...")

# 高质量网格（均匀分布）
np.random.seed(456)
n_points_good = 200
# 使用泊松盘采样获得均匀分布
points_good = []
for i in range(20):
    for j in range(10):
        x = i / 19 + 0.02 * (np.random.rand() - 0.5)
        y = j / 9 + 0.02 * (np.random.rand() - 0.5)
        points_good.append([x, y])
points_good = np.array(points_good)
tri_good = Delaunay(points_good)

# 低质量网格（聚集分布）
points_bad = []
# 在左下角聚集
for _ in range(150):
    r = np.random.rand() * 0.3
    theta = np.random.rand() * np.pi / 2
    points_bad.append([r * np.cos(theta), r * np.sin(theta)])
# 右上角稀疏
for _ in range(50):
    x = 0.7 + 0.3 * np.random.rand()
    y = 0.7 + 0.3 * np.random.rand()
    points_bad.append([x, y])
points_bad = np.array(points_bad)
tri_bad = Delaunay(points_bad)

# 案例6b：质量指标计算
print("计算质量指标...")
def analyze_mesh_quality(points, tri):
    """分析网格质量"""
    qualities = {
        'shape': [],
        'aspect_ratio': [],
        'skewness': [],
        'area': []
    }

    for simplex in tri.simplices:
        p1, p2, p3 = points[simplex[0]], points[simplex[1]], points[simplex[2]]

        qualities['shape'].append(triangle_quality(p1, p2, p3))
        qualities['aspect_ratio'].append(compute_aspect_ratio(p1, p2, p3))
        qualities['skewness'].append(compute_skewness(p1, p2, p3))
        qualities['area'].append(compute_triangle_area(p1, p2, p3))

    return qualities

quality_good = analyze_mesh_quality(points_good, tri_good)
quality_bad = analyze_mesh_quality(points_bad, tri_bad)

# 案例6c：网格优化（Laplacian光滑）
print("网格优化...")
def laplacian_optimize(points, tri, iterations=20):
    """Laplacian网格优化"""
    points_new = points.copy()
    n_points = len(points)

    # 构建邻接关系
    adjacency = [set() for _ in range(n_points)]
    for simplex in tri.simplices:
        for i in range(3):
            for j in range(3):
                if i != j:
                    adjacency[simplex[i]].add(simplex[j])

    for _ in range(iterations):
        points_temp = points_new.copy()
        for i in range(n_points):
            if len(adjacency[i]) > 0:
                neighbors = list(adjacency[i])
                points_temp[i] = np.mean(points_new[neighbors], axis=0)
        points_new = points_temp

    return points_new

points_bad_optimized = laplacian_optimize(points_bad, tri_bad, iterations=30)
tri_bad_optimized = Delaunay(points_bad_optimized)
quality_optimized = analyze_mesh_quality(points_bad_optimized, tri_bad_optimized)

# 案例6d：质量统计对比
print("质量统计...")
quality_stats = {
    'Good Mesh': quality_good,
    'Bad Mesh': quality_bad,
    'Optimized Mesh': quality_optimized
}

# 绘制结果
fig, axes = plt.subplots(3, 3, figsize=(16, 14))

# 网格可视化
mesh_data = [
    (points_good, tri_good, 'Good Quality Mesh'),
    (points_bad, tri_bad, 'Poor Quality Mesh'),
    (points_bad_optimized, tri_bad_optimized, 'Optimized Mesh')
]

for idx, (pts, tri, title) in enumerate(mesh_data):
    ax = axes[0, idx]

    # 计算质量用于着色
    qual = []
    for simplex in tri.simplices:
        p1, p2, p3 = pts[simplex[0]], pts[simplex[1]], pts[simplex[2]]
        qual.append(triangle_quality(p1, p2, p3))
    qual = np.array(qual)

    triang = plt.matplotlib.tri.Triangulation(pts[:, 0], pts[:, 1], tri.simplices)
    collec = ax.tripcolor(triang, qual, cmap='RdYlGn', vmin=0, vmax=1)
    plt.colorbar(collec, ax=ax, label='Quality')
    ax.set_aspect('equal')
    ax.set_title(title, fontsize=11, fontweight='bold')
    ax.set_xlabel('x')
    ax.set_ylabel('y')

# 质量分布直方图
metrics = ['shape', 'aspect_ratio', 'skewness']
metric_names = ['Shape Quality', 'Aspect Ratio', 'Skewness']
metric_ranges = [(0, 1), (1, 10), (0, 1)]

for idx, (metric, name, range_val) in enumerate(zip(metrics, metric_names, metric_ranges)):
    ax = axes[1, idx]

    for label, qual in quality_stats.items():
        data = np.array(qual[metric])
        # 限制范围以便可视化
        data = np.clip(data, range_val[0], range_val[1])
        ax.hist(data, bins=20, alpha=0.5, label=label)

    ax.set_xlabel(name)
    ax.set_ylabel('Frequency')
    ax.set_title(f'{name} Distribution', fontsize=11, fontweight='bold')
    ax.legend()
    ax.grid(True, alpha=0.3)

# 质量统计表格
ax = axes[2, 0]
ax.axis('off')
table_data = []
for label, qual in quality_stats.items():
    table_data.append([
        label,
        f"{np.mean(qual['shape']):.3f}",
        f"{np.mean(qual['aspect_ratio']):.2f}",
        f"{np.mean(qual['skewness']):.3f}"
    ])

table = ax.table(cellText=table_data,
                colLabels=['Mesh Type', 'Shape Quality', 'Aspect Ratio', 'Skewness'],
                cellLoc='center',
                loc='center')
table.auto_set_font_size(False)
table.set_fontsize(10)
table.scale(1.2, 2)
ax.set_title('Mesh Quality Statistics', fontsize=12, fontweight='bold', pad=20)

# 优化效果对比
ax = axes[2, 1]
metrics_comparison = ['shape', 'aspect_ratio', 'skewness']
x_pos = np.arange(len(metrics_comparison))
width = 0.25

for idx, (label, qual) in enumerate(quality_stats.items()):
    values = [np.mean(qual[m]) for m in metrics_comparison]
    # 归一化到0-1范围以便比较
    if idx == 0:
        ref_values = values
        normalized = [1.0, 1.0, 1.0]
    else:
        normalized = [v/r if r > 0 else 0 for v, r in zip(values, ref_values)]
    ax.bar(x_pos + idx * width, normalized, width, label=label)

ax.set_xlabel('Quality Metric')
ax.set_ylabel('Normalized Value')
ax.set_title('Mesh Quality Comparison\n(Normalized to Good Mesh)', fontsize=11, fontweight='bold')
ax.set_xticks(x_pos + width)
ax.set_xticklabels(['Shape', 'Aspect Ratio', 'Skewness'])
ax.legend()
ax.grid(True, alpha=0.3, axis='y')

# 面积分布
ax = axes[2, 2]
for label, qual in quality_stats.items():
    areas = np.array(qual['area'])
    ax.hist(areas, bins=20, alpha=0.5, label=label)
ax.set_xlabel('Element Area')
ax.set_ylabel('Frequency')
ax.set_title('Element Area Distribution', fontsize=11, fontweight='bold')
ax.legend()
ax.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/case6_mesh_quality.png', dpi=150, bbox_inches='tight')
plt.close()

print(f"✓ 案例6完成，图片已保存")
print(f"  高质量网格单元数: {len(tri_good.simplices)}")
print(f"  低质量网格单元数: {len(tri_bad.simplices)}")
print(f"  优化后网格单元数: {len(tri_bad_optimized.simplices)}")

# 打印质量统计
print("\n网格质量统计:")
print("-" * 60)
for label, qual in quality_stats.items():
    print(f"{label}:")
    print(f"  形状质量: {np.mean(qual['shape']):.4f} ± {np.std(qual['shape']):.4f}")
    print(f"  长宽比: {np.mean(qual['aspect_ratio']):.2f} ± {np.std(qual['aspect_ratio']):.2f}")
    print(f"  偏斜度: {np.mean(qual['skewness']):.4f} ± {np.std(qual['skewness']):.4f}")

print("\n" + "=" * 60)
print("所有案例仿真完成！")
print("=" * 60)
print("生成的图片文件:")
print("  - case1_structured_grid.png")
print("  - case2_delaunay_triangulation.png")
print("  - case3_adaptive_refinement.png")
print("  - case4_moving_mesh.png")
print("  - case5_mesh_interpolation.png")
print("  - case6_mesh_quality.png")
print("=" * 60)

---

9. 结果分析与讨论

9.1 案例结果分析

案例1：二维结构化网格生成

• 直角网格简单高效，适合规则几何
• 曲线网格通过坐标变换适应弯曲边界
• O型网格在翼型周围生成高质量贴体网格
• Jacobian分布显示网格光滑性

案例2：Delaunay三角化

• 随机点集生成质量较好的三角网格
• 圆形域边界处需要特殊处理以保证边界 fidelity
• 带孔洞区域需要过滤内部三角形
• 质量分布显示大部分三角形质量较高

案例3：自适应网格加密

• 一维自适应有效捕捉边界层特征
• 梯度-based误差指示器识别高梯度区域
• 四叉树实现局部加密，提高计算效率
• 自适应网格在相同精度下减少节点数

案例4：流固耦合动网格

• 弹簧类比法有效传递边界位移
• 弹性梁振动展示大变形处理能力
• 圆柱绕流显示动网格质量保持
• 质量云图显示变形后网格仍保持良好质量

案例5：多物理场网格插值

• 不同网格间插值实现数据传递
• 界面插值保证耦合界面连续性
• 高阶插值（cubic）精度优于线性插值
• 保守插值保证物理量守恒

案例6：网格质量分析与优化

• 形状质量、长宽比、偏斜度全面评估网格
• Laplacian光滑有效改善网格质量
• 优化后低质量网格质量显著提升
• 面积分布显示网格尺寸均匀性

9.2 网格生成策略选择

结构化网格适用场景：

• 几何形状规则（管道、通道、翼型）
• 需要高精度边界层解析
• 计算效率要求高
• 适合有限差分和有限体积法

非结构化网格适用场景：

• 复杂几何形状
• 需要局部自适应加密
• 多物理场耦合问题
• 适合有限元法

自适应网格适用场景：

• 解具有局部特征（激波、边界层）
• 计算资源有限
• 需要动态调整网格
• 目标导向优化

9.3 动网格技术选择

弹簧类比法：

• 优点：实现简单，计算效率高
• 缺点：大变形时质量下降
• 适用：小变形、小幅振动问题

弹性体法：

• 优点：物理意义明确，质量保持好
• 缺点：需要求解弹性方程，计算量大
• 适用：大变形、复杂运动问题

RBF插值：

• 优点：光滑性好，精度高
• 缺点：矩阵稠密，计算复杂度高
• 适用：高质量要求、小变形问题

---

10. 工程应用与扩展

10.1 多物理场耦合中的网格策略

热-结构耦合：

• 温度场梯度大处需要细网格
• 结构应力集中区域加密
• 界面处网格匹配或插值

流-固耦合：

• 流体边界层需要各向异性网格
• 结构网格适应变形
• 动网格技术处理大位移

电磁-热耦合：

• 趋肤效应区域加密
• 温度场影响材料属性
• 自适应处理焦耳热分布

10.2 商业软件中的网格技术

ANSYS Meshing：

• 支持多种网格类型
• 自动网格划分
• 自适应网格加密

COMSOL Multiphysics：

• 自适应网格细化
• 动网格接口
• 多物理场网格匹配

OpenFOAM：

• 多面体网格
• 动态网格（topoChange）
• 自适应网格（refineMesh）

10.3 前沿研究方向

各向异性网格：

• 边界层网格生成
• 基于特征的方向加密
• 张量场引导的网格生成

并行网格生成：

• 分布式内存并行
• 域分解策略
• 负载均衡

机器学习辅助网格：

• 神经网络预测网格密度
• 强化学习优化网格质量
• 数据驱动的自适应策略

---

11. 总结与展望

本主题系统介绍了耦合问题网格生成的核心技术，包括：

1. 网格基础理论：结构化与非结构化网格分类、数据结构、质量度量
2. 结构化网格生成：代数插值、椭圆生成、双曲生成
3. 非结构化网格生成：Delaunay三角化、前沿推进、四叉树/八叉树
4. 自适应网格技术：误差估计、加密策略、网格光滑
5. 动网格技术：弹簧类比、弹性体法、RBF插值
6. 多物理场网格匹配：共形网格、插值方法、界面追踪

通过六个Python仿真案例，深入展示了网格生成算法的实现原理和工程应用。这些案例涵盖了结构化网格生成、Delaunay三角化、自适应加密、动网格、网格插值和质量优化等核心内容。

网格生成是多物理场耦合仿真的基础，高质量的网格能够显著提高数值解的精度和计算效率。随着工程问题的复杂化和计算能力的提升，网格生成技术正朝着自动化、智能化、并行化方向发展。未来的研究将更加注重机器学习与网格生成的结合，以及面向异构计算架构的并行网格生成算法。

---

参考文献

1. Thompson J F, Soni B K, Weatherill N P. Handbook of Grid Generation[M]. CRC Press, 1998.

2. Frey P J, George P L. Mesh Generation: Application to Finite Elements[M]. Wiley, 2008.

3. Lo S H. Finite Element Mesh Generation[M]. CRC Press, 2015.

4. Shewchuk J R. Delaunay Refinement Mesh Generation[D]. Carnegie Mellon University, 1997.

5. Batina J T. Unsteady Euler Airfoil Solutions Using Unstructured Dynamic Meshes[J]. AIAA Journal, 1990, 28(8): 1381-1388.

6. Dwight R P. Heuristic a Posteriori Estimation of Error due to Dissipation in Finite Volume Schemes and Application to Mesh Adaptation[J]. Journal of Computational Physics, 2008, 227(5): 2845-2863.

7. Persson P O, Peraire J. Curved Mesh Generation and Mesh Refinement using Lagrangian Solid Mechanics[J]. Proceedings of the 47th AIAA Aerospace Sciences Meeting, 2009.

8. 王勖成, 邵敏. 有限单元法基本原理和数值方法[M]. 清华大学出版社, 1997.

9. 刘儒勋, 舒其望. 计算流体力学的若干新方法[M]. 科学出版社, 2003.

10. Carey G F. Computational Grids: Generation, Adaptation, and Solution Strategies[M]. Taylor & Francis, 1997.
