共直流母线型三相开绕组永磁同步电机零序电流抑制 基于180度解耦调制 -----------------仿真内容说明----------------- 1开绕组电机模型根据dq轴数学模型搭建 2双逆变器调制策略基于180度解耦调制策略 3零序电流控制器采用频率自适PR控制器 -----------------仿真效果展示----------------- 见图 默认发放2022a版本文件

在电机控制领域，共直流母线型三相开绕组永磁同步电机有着独特的优势，但零序电流问题却不容忽视。今天咱们就来聊聊基于180度解耦调制的零序电流抑制方法，顺便带大家看看相关的仿真内容。

一、开绕组电机模型搭建

咱们的开绕组电机模型是依据dq轴数学模型搭建的。在dq坐标系下，永磁同步电机的电压方程可以表示为：

% 假设已经定义了相关参数，如电阻R，电感Ld，Lq，磁链lambda等
% 电压方程
Vd = R * id + p * (Ld * id) - omega_e * Lq * iq;
Vq = R * iq + p * (Lq * iq) + omega_e * (Ld * id + lambda);

这里 Vd 和 Vq 分别是d轴和q轴电压，id 和 iq 是d轴和q轴电流，R 是定子电阻，Ld 和 Lq 分别是d轴和q轴电感，omega_e 是电角速度，lambda 是永磁体磁链，p 表示微分算子。通过这样的数学模型，我们就能在仿真环境中搭建出开绕组电机模型，为后续的研究奠定基础。

二、双逆变器调制策略

此次采用的双逆变器调制策略基于180度解耦调制策略。这种策略的核心思想是将三相电压信号进行特定的处理，使得电机能够更高效稳定地运行。以下是一个简单的示意代码（这里以简化的形式表示，实际应用会更复杂）：

# 假设三相电压信号为va, vb, vc
# 180度解耦调制示意
def decouple_modulation(va, vb, vc):
    alpha = va - 0.5 * vb - 0.5 * vc;
    beta = (3 ** 0.5) / 2 * (vb - vc);
    return alpha, beta

这段代码中，通过将三相电压 va、vb、vc 进行计算，得到 alpha 和 beta 分量，实现了一定程度的解耦。这样在后续的控制中，可以更有针对性地对电机的不同分量进行调节，从而抑制零序电流。

三、零序电流控制器

零序电流控制器采用频率自适PR控制器。PR控制器对于特定频率的信号有着很好的跟踪和抑制能力，而频率自适应的特性则使得它能更好地应对实际运行中可能出现的频率变化。以下是一个简单的频率自适PR控制器的代码框架：

% 假设当前频率为omega
% 频率自适PR控制器参数设置
kp = 10; % 比例系数
kr = 5; % 谐振系数
w0 = omega; % 中心频率
s = tf('s');
PR_controller = kp + kr * s / (s^2 + 2 * 0.1 * w0 * s + w0^2);

在这段代码中，我们定义了比例系数 kp 和谐振系数 kr，并根据当前频率 omega 设置了中心频率 w0。通过这样的设置，PR控制器就能对特定频率的零序电流进行有效抑制。

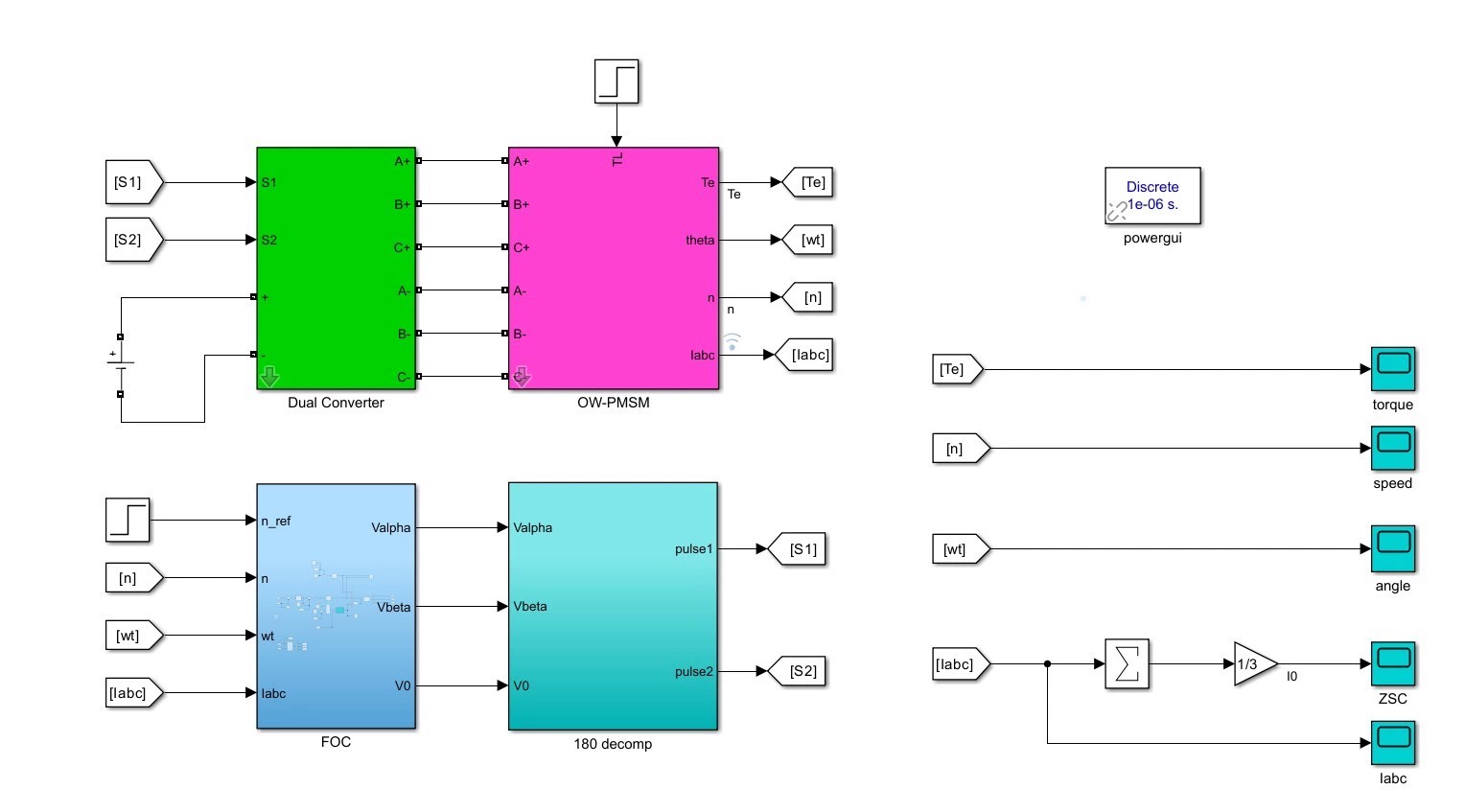

四、仿真效果展示

仿真效果大家可以直接见图（很遗憾这里没办法直接展示给大家）。本次默认发放2022a版本文件，大家可以自行下载研究，看看在上述电机模型、调制策略以及控制器的共同作用下，零序电流是如何被有效抑制的。

共直流母线型三相开绕组永磁同步电机零序电流抑制 基于180度解耦调制 -----------------仿真内容说明----------------- 1开绕组电机模型根据dq轴数学模型搭建 2双逆变器调制策略基于180度解耦调制策略 3零序电流控制器采用频率自适PR控制器 -----------------仿真效果展示----------------- 见图 默认发放2022a版本文件

总的来说，通过基于180度解耦调制的一系列方法，我们在共直流母线型三相开绕组永磁同步电机的零序电流抑制上取得了不错的效果，希望对相关领域的朋友们有所启发。
