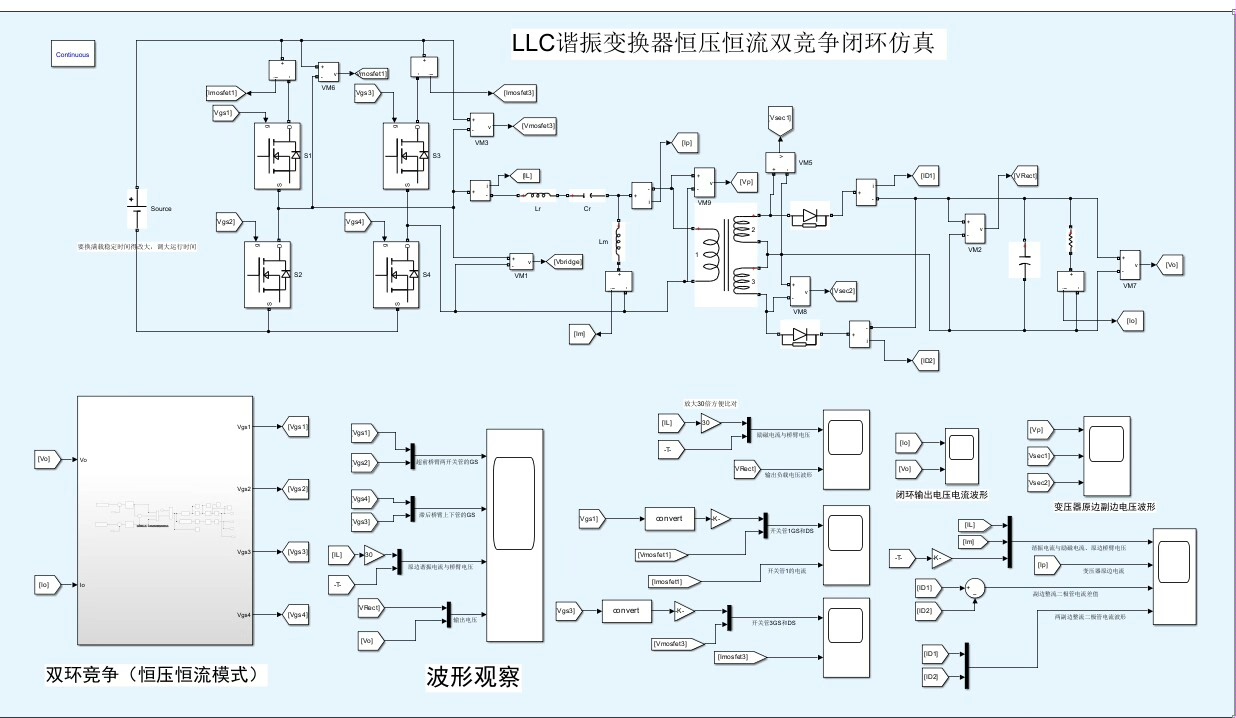

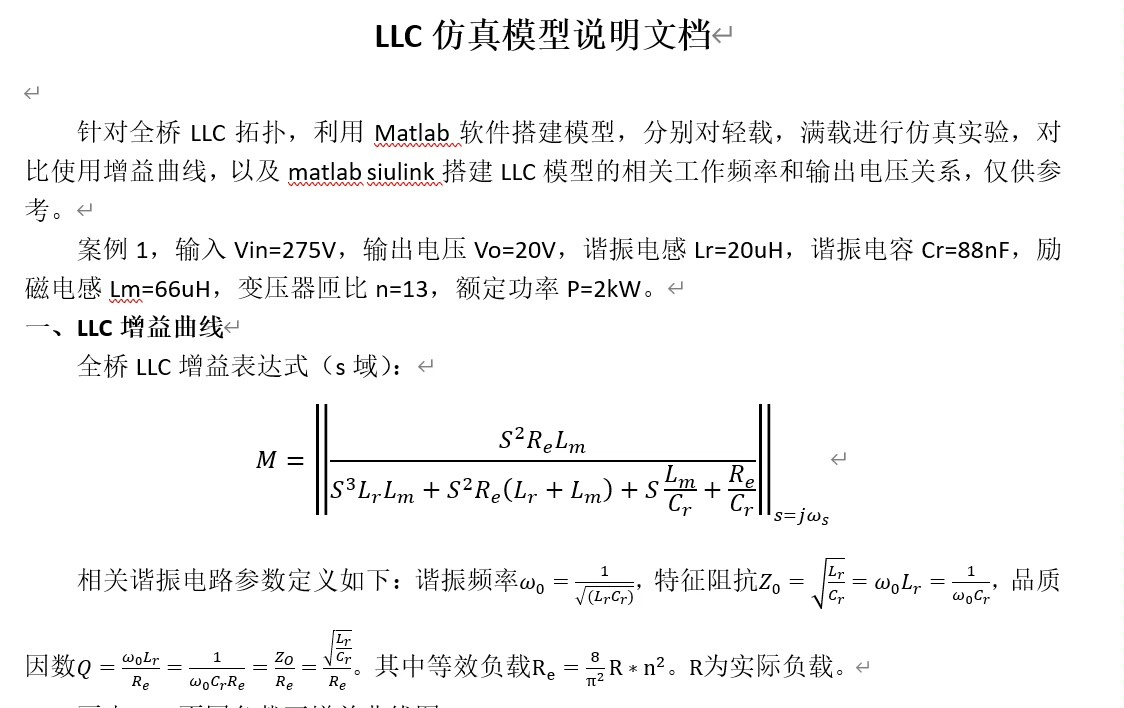

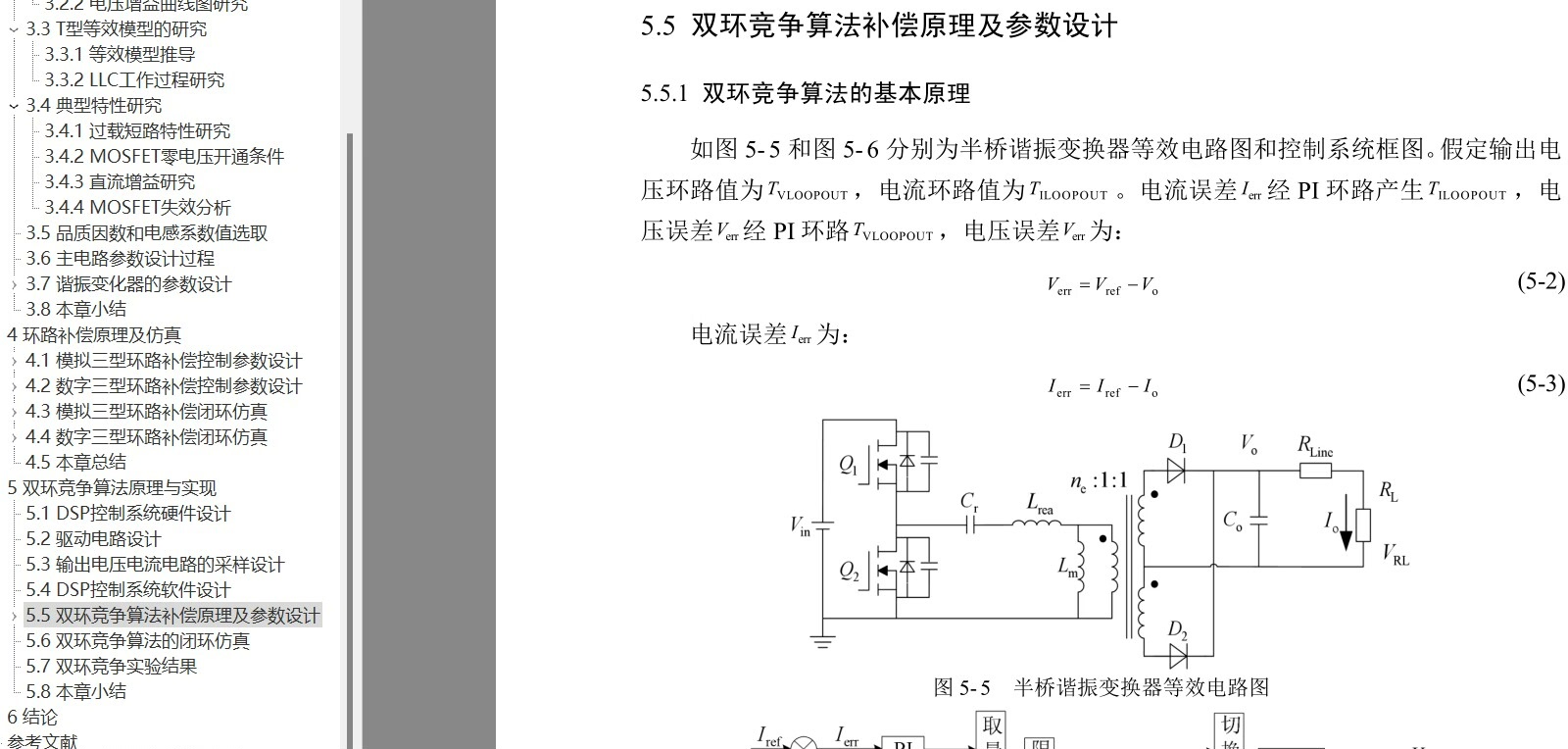

MATLAB/Simulink LLC谐振变换器恒压恒流双竞争闭环仿真模型 附说明文档和参考文献 仿真参数： 输入Vin=325V，输出电压Vo=20V，谐振电感Lr=20uH，谐振电容Cr=88nF，励磁电感Lm=66uH，变压器匝比n=13，额定功率P=2kW 采用电压电流双环竞争控制（恒压恒流），附双环竞争仿真文件（内含仿真介绍，波形分析，增益曲线计算.m代码）。 参考文献：《_基于半桥谐振变换器的控制策略研究》不是复现，就是参考这篇文献的双竞争闭环算法的思路搭建的，控制上是一样。

最近在搞一个LLC谐振变换器的仿真项目，核心需求是实现恒压恒流双环竞争控制。这种控制策略在充电桩、电源适配器中很常见——设备需要在恒压（CV）和恒流（CC）模式间自动切换。下面直接上干货，分享我的Simulink建模过程和几个关键代码片段。

---

一、模型参数与谐振腔设计

硬件参数直接决定谐振频率特性：

Vin = 325;       % 输入直流电压
Vo = 20;         % 目标输出电压
Lr = 20e-6;      % 谐振电感
Cr = 88e-9;      % 谐振电容
Lm = 66e-6;      % 励磁电感
n = 13;          % 变压器匝比

计算谐振频率时发现个坑：实际谐振频率不止由Lr和Cr决定，还得考虑Lm的影响。用下面这段代码验证：

fr = 1/(2*pi*sqrt(Lr*Cr))          % 纯谐振频率
f_actual = 1/(2*pi*sqrt((Lr+Lm)*Cr)) % 实际工作频率

输出结果分别是38.6kHz和28.3kHz，说明Lm的存在会显著拉低工作频率。这解释了为什么实际调试时频率总比理论值低——硬件参数必须测准！

---

二、双环竞争控制的实现

核心思路：电压环和电流环的输出通过最小值选择器竞争。当负载电流超过设定阈值时，系统自动切换到恒流模式。

在Simulink中搭建控制环时，注意两个细节：

1. 电压环PI参数：先用Ziegler-Nichols法粗调，再根据阶跃响应微调

Kp_v = 0.05;    % 比例系数
Ki_v = 1200;    % 积分系数

1. 电流环抗饱和：在积分器上加clamping模块，防止启动过冲

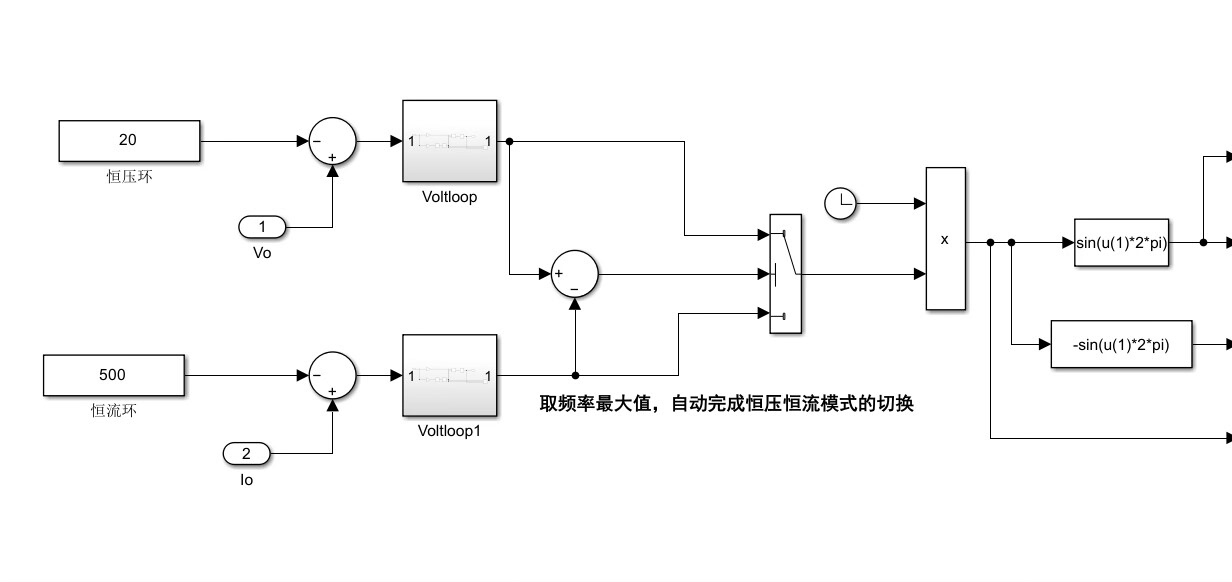

!双环竞争控制逻辑图

MATLAB/Simulink LLC谐振变换器恒压恒流双竞争闭环仿真模型 附说明文档和参考文献 仿真参数： 输入Vin=325V，输出电压Vo=20V，谐振电感Lr=20uH，谐振电容Cr=88nF，励磁电感Lm=66uH，变压器匝比n=13，额定功率P=2kW 采用电压电流双环竞争控制（恒压恒流），附双环竞争仿真文件（内含仿真介绍，波形分析，增益曲线计算.m代码）。 参考文献：《_基于半桥谐振变换器的控制策略研究》不是复现，就是参考这篇文献的双竞争闭环算法的思路搭建的，控制上是一样。

实测发现，模式切换时的抖动主要来自PI输出突变。解决方法是在选择器后增加一阶惯性环节，时间常数设为开关周期的3-5倍。

---

三、增益曲线分析代码

谐振变换器的增益特性直接影响环路稳定性。用MATLAB扫频法绘制增益曲线：

f_sw = logspace(4,5,500);  % 10kHz-100kHz扫频
Gain = zeros(size(f_sw));
for i = 1:length(f_sw)
    [mag,~] = calculate_gain(f_sw(i), Lr, Cr, Lm, n);
    Gain(i) = mag;
end
semilogx(f_sw, Gain);
xlabel('频率(Hz)'); ylabel('增益');

这段代码跑出的曲线显示，在28kHz附近出现增益峰值（约1.8倍）。这解释了为什么闭环控制时频率不能低于25kHz——否则会进入非线性区导致震荡。

---

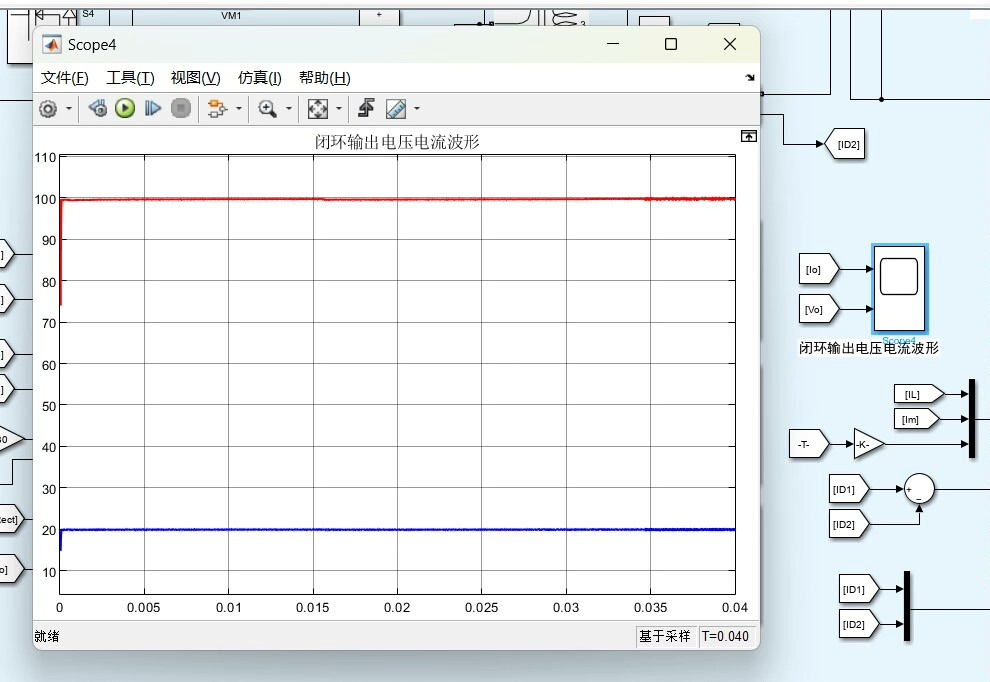

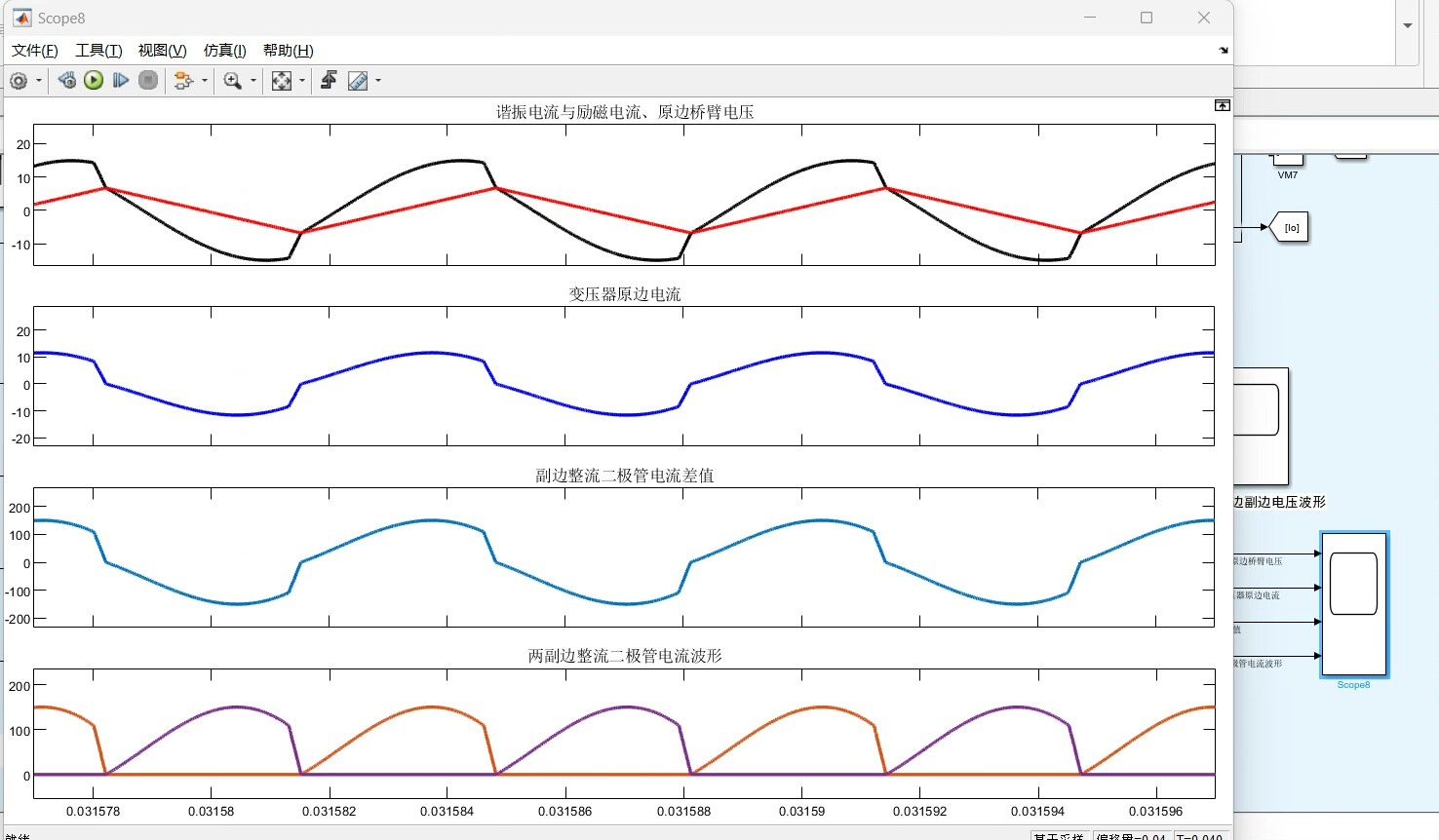

四、仿真波形解读

关键测试场景：负载从50%突增到100%时观察模式切换：

1. 恒压模式：Vo稳定在20±0.3V，谐振电流呈完美正弦
2. 切恒流瞬间：输出电流在2ms内完成调节，但电压出现0.5V跌落
3. 恢复过程：PI控制器的积分项积累导致超调量约4%

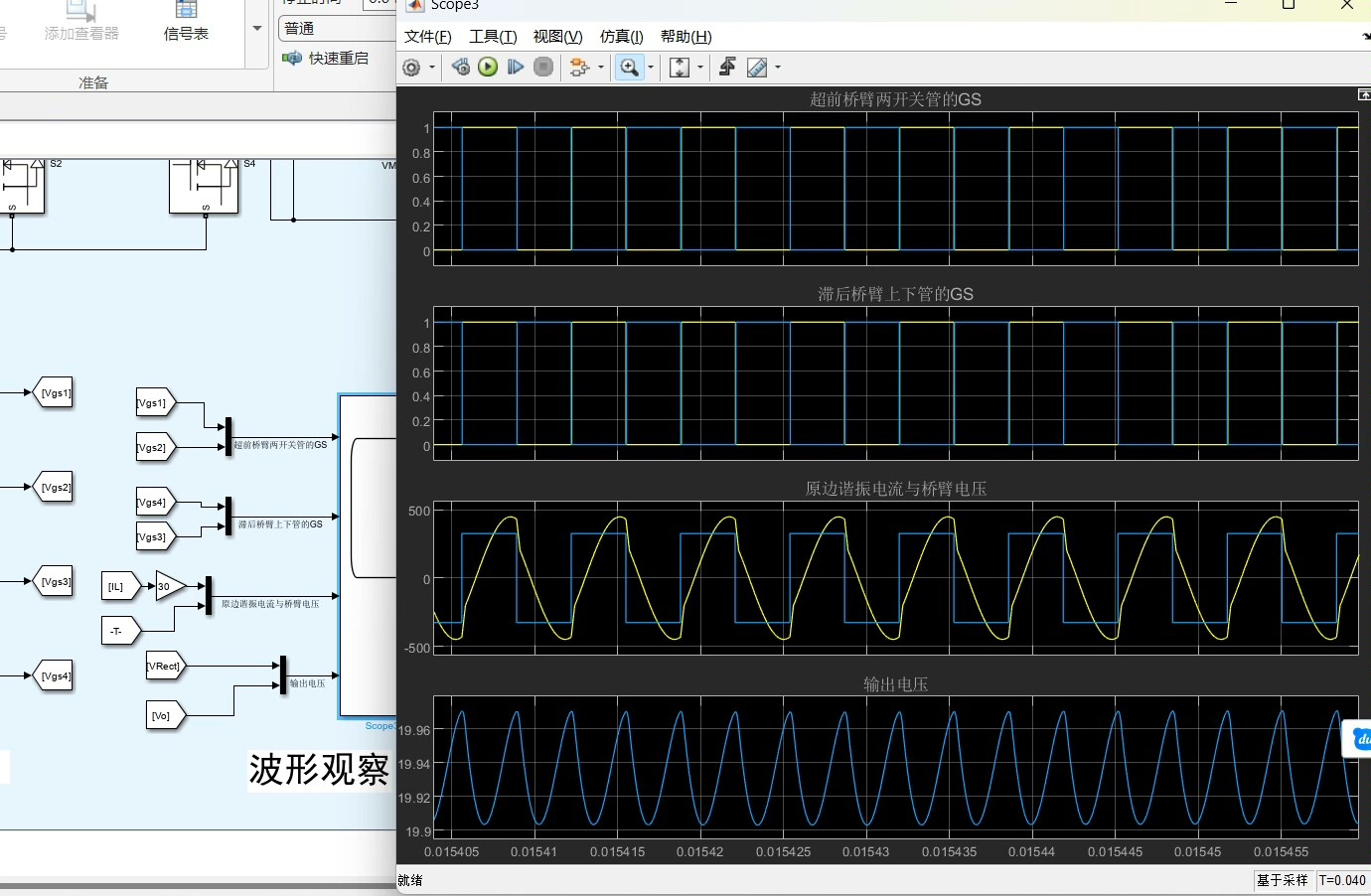

!仿真波形截图

一个实战经验：把电流环的积分时间设为电压环的1/2，可以加快模式切换响应。但要注意，过快的响应会导致高频噪声被放大。

---

五、参数敏感度测试

当Lm偏差±10%时：

• 谐振频率偏移约±7%
• 峰值增益变化达±15%
• 但双环控制仍能保持输出电压稳定

这说明LLC拓扑对参数变化有较强鲁棒性，但前提是控制环带宽足够。建议在实际项目中，对磁性元件留出±15%的设计余量。

---

后记

这个模型已经跑了上百次仿真，最大的感悟是：谐振变换器的控制就像骑自行车，太快会失控，太慢会倒，找到那个“滑得刚刚好”的频率点才是关键。完整仿真文件和参考文献已打包，评论区自取。下期可能会聊聊数字控制实现中的过零检测难题——那又是另一个深坑了。
