基于Matlab/simulink的插电式混合动力汽车建模仿真模型4驱PHEV 实现P2P4发动机——三擎四驱 ①仿真图像包括 发动机转矩变化图像、电机转矩变化图像、工作模式变化图像、档位变化图像、电池SOC变化图像、等效百公里燃油消耗量图像、车速变化图像、 ③整车simulink模型中包含驾驶员模型、发动机模型、isg电机模型、后驱电机模型、运行模式切换模型、档位切换模型纵向动力学模型； ④simulink模型输入输出均以中文注释。

嘿，各位技术宅们！今天来聊聊基于Matlab/simulink搭建的插电式混合动力汽车（PHEV）的建模仿真，而且是超酷炫的4驱PHEV，实现P2P4发动机——三擎四驱的模式哦。

整体架构

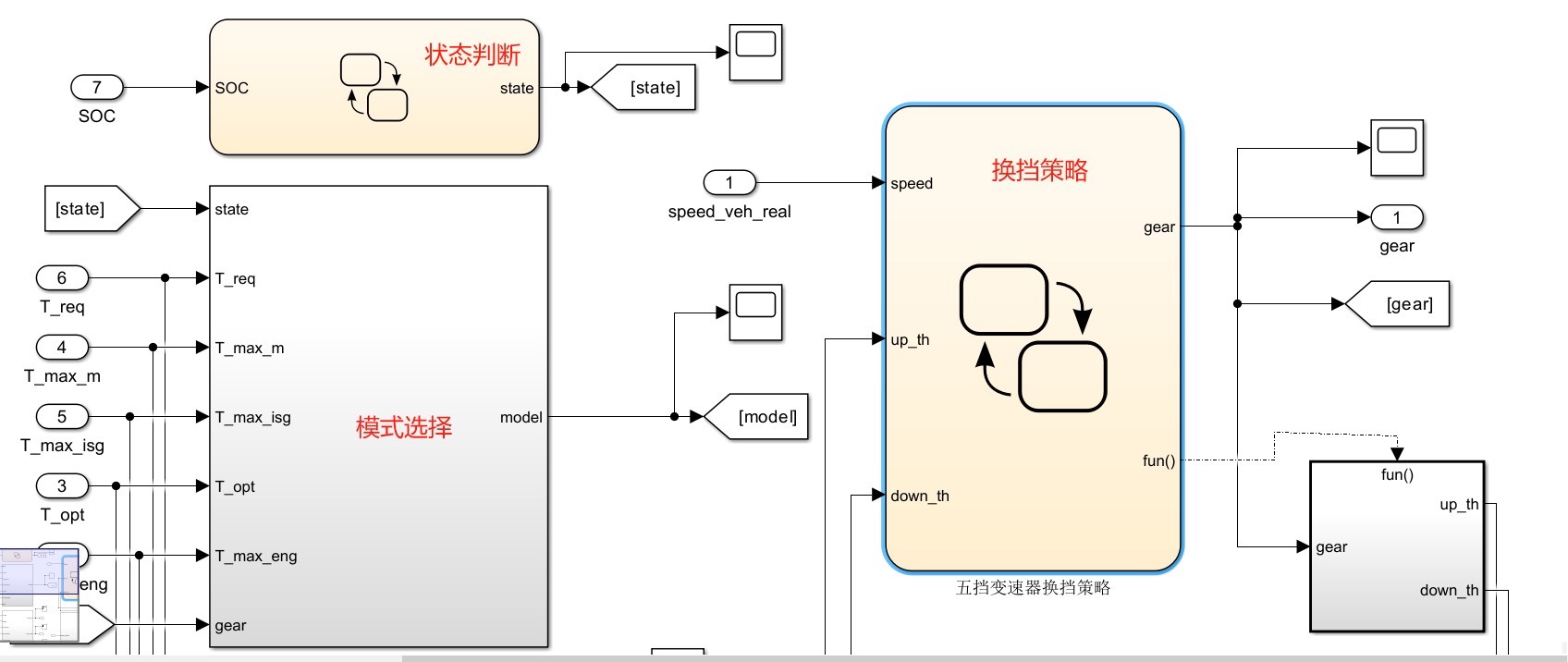

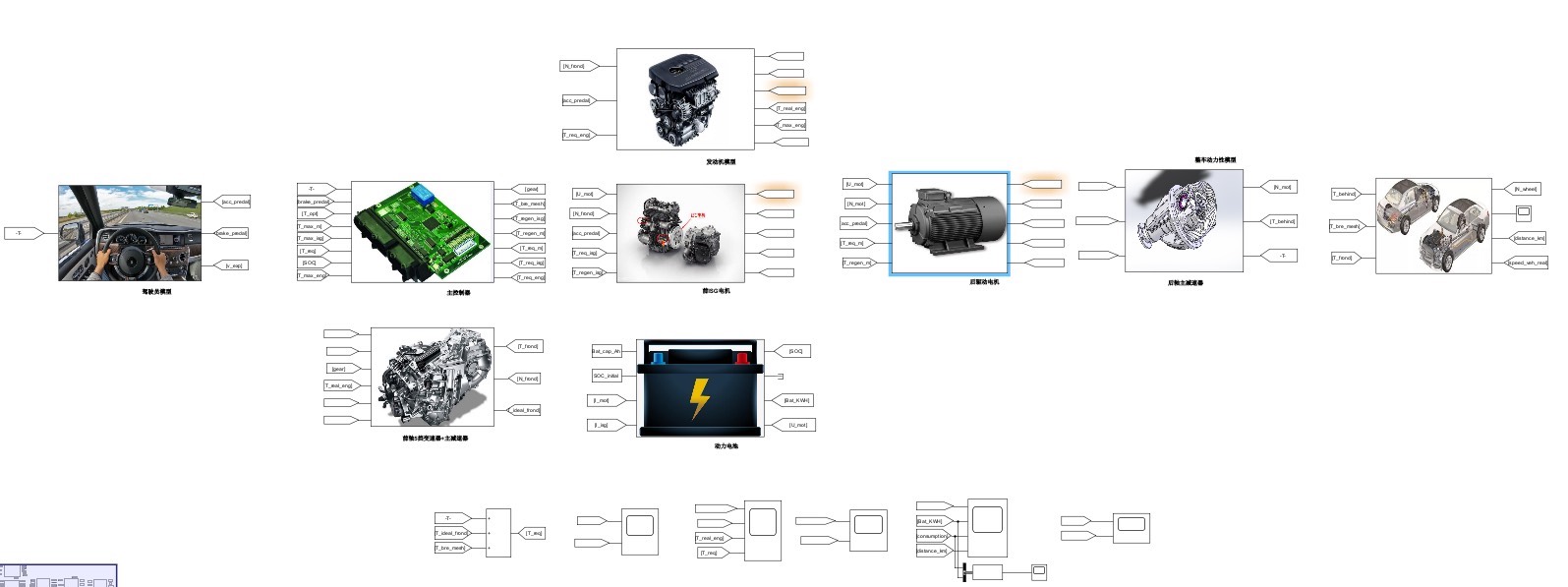

在整车的simulink模型里，可是五脏俱全。有驾驶员模型，它就像是汽车的“大脑指挥官”，模拟驾驶员的操作，比如加速、减速、换挡等指令。发动机模型，这是传统动力的核心，负责输出动力。还有isg电机模型以及后驱电机模型，它们为车辆带来电动助力，是混合动力的关键部分。运行模式切换模型和档位切换模型，它们决定了车辆在不同工况下如何聪明地切换运行模式和档位。纵向动力学模型则把控着车辆在纵向方向上的运动状态。

% 这里简单示意下一个可能的模型连接思路，假设已经定义好各个子模型函数
function vehicle_system
    % 定义输入信号，比如驾驶员的加速踏板信号
    acceleration_pedal = 0.5;
    % 调用发动机模型
    engine_torque = engine_model(acceleration_pedal);
    % 调用isg电机模型
    isg_motor_torque = isg_motor_model(acceleration_pedal);
    % 调用后驱电机模型
    rear_motor_torque = rear_motor_model(acceleration_pedal);
    % 运行模式切换模型，根据各种条件决定车辆运行模式
    operation_mode = operation_mode_switch(engine_torque, isg_motor_torque, rear_motor_torque);
    % 档位切换模型
    gear = gear_shift(operation_mode, vehicle_speed);
    % 纵向动力学模型计算车速等输出
    vehicle_speed = longitudinal_dynamics(engine_torque, isg_motor_torque, rear_motor_torque, gear);
end

上面这段代码简单模拟了各个模型之间的相互协作，实际的模型肯定复杂得多，需要考虑更多的参数和条件。

仿真图像探秘

1. 发动机转矩变化图像：这个图像就像发动机的“心跳图”，展示着发动机在不同时刻输出转矩的变化。当驾驶员猛踩油门时，发动机转矩会迅速上升，图像上就会呈现出陡峭的上升曲线。通过观察这个图像，可以直观了解发动机在各种工况下的动力输出情况。
2. 电机转矩变化图像：isg电机和后驱电机的转矩变化同样重要。在车辆启动、加速初期，电机可能会提供较大的转矩辅助发动机，图像上会显示出电机转矩快速响应的过程。比如在纯电驱动模式下，电机转矩就成为车辆前进的唯一动力源，其变化直接影响车速。
3. 工作模式变化图像：车辆有多种工作模式，如纯电模式、纯发动机模式、混合模式等。这个图像就像一个工作模式的“历史记录”，清晰展示车辆在行驶过程中如何根据路况、电量等因素在不同模式间切换。例如，在电量充足且低速行驶时，车辆可能优先采用纯电模式，图像上就会体现出相应的模式标识和时间段。
4. 档位变化图像：档位的合理切换对于车辆性能和能耗至关重要。该图像记录了车辆在行驶过程中的档位变化情况，从起步时的低档位到高速行驶时的高档位，每一次切换都清晰可见。比如在加速过程中，随着车速提升，档位会逐步升高，图像上呈现出档位递增的趋势。
5. 电池SOC变化图像：SOC（State of Charge）即电池荷电状态，它反映了电池的剩余电量。这个图像就像电池的“电量仪表盘”，随着车辆行驶，电池不断充放电，SOC值会相应变化。在纯电模式下，SOC值会逐渐下降；而在制动能量回收或发动机为电池充电时，SOC值则会上升。
6. 等效百公里燃油消耗量图像：这可是衡量车辆燃油经济性的关键指标。通过这个图像，可以直观看到车辆在不同工况下的等效百公里燃油消耗情况。优化车辆的运行模式和动力分配，目标之一就是让这个图像的数值尽可能低，实现更省油的效果。
7. 车速变化图像：车速是车辆运行状态的最直接体现。这个图像展示了车辆在整个行驶过程中的速度变化，加速、减速、匀速行驶等状态一目了然。它与其他图像相互关联，比如发动机转矩、电机转矩的变化会直接导致车速的改变。

Simulink模型的贴心注释

为了让整个模型更易于理解和操作，simulink模型的输入输出都贴心地用中文注释。这样无论是自己后期调试，还是团队成员之间交流，都方便了许多。就像给模型的各个“关口”贴上了清晰的标签，一看便知每个信号的含义和去向。

基于Matlab/simulink的插电式混合动力汽车建模仿真模型4驱PHEV 实现P2P4发动机——三擎四驱 ①仿真图像包括 发动机转矩变化图像、电机转矩变化图像、工作模式变化图像、档位变化图像、电池SOC变化图像、等效百公里燃油消耗量图像、车速变化图像、 ③整车simulink模型中包含驾驶员模型、发动机模型、isg电机模型、后驱电机模型、运行模式切换模型、档位切换模型纵向动力学模型； ④simulink模型输入输出均以中文注释。

总之，基于Matlab/simulink搭建的这个4驱PHEV建模仿真模型，通过各种模型的协同工作和丰富的仿真图像展示，为我们深入研究插电式混合动力汽车的性能和优化提供了强大的工具。大家不妨自己动手试试，探索其中更多的奥秘！
