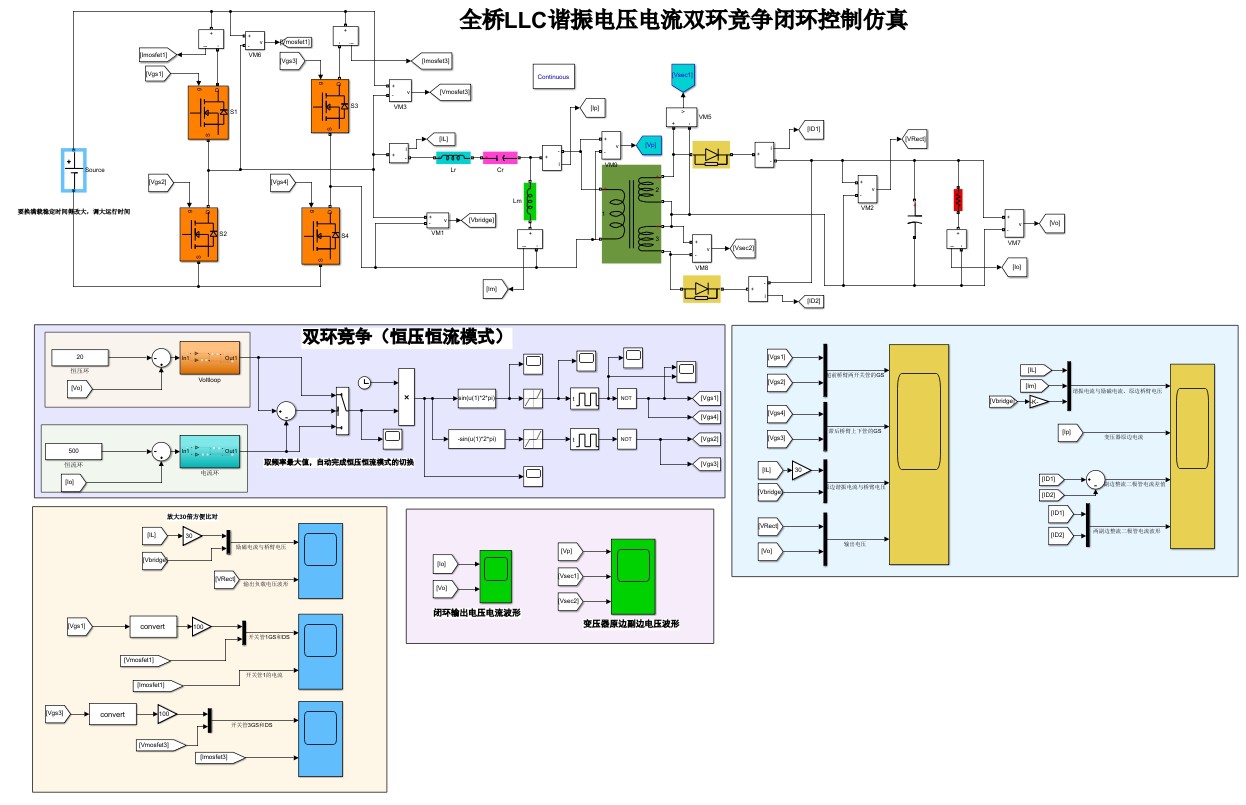

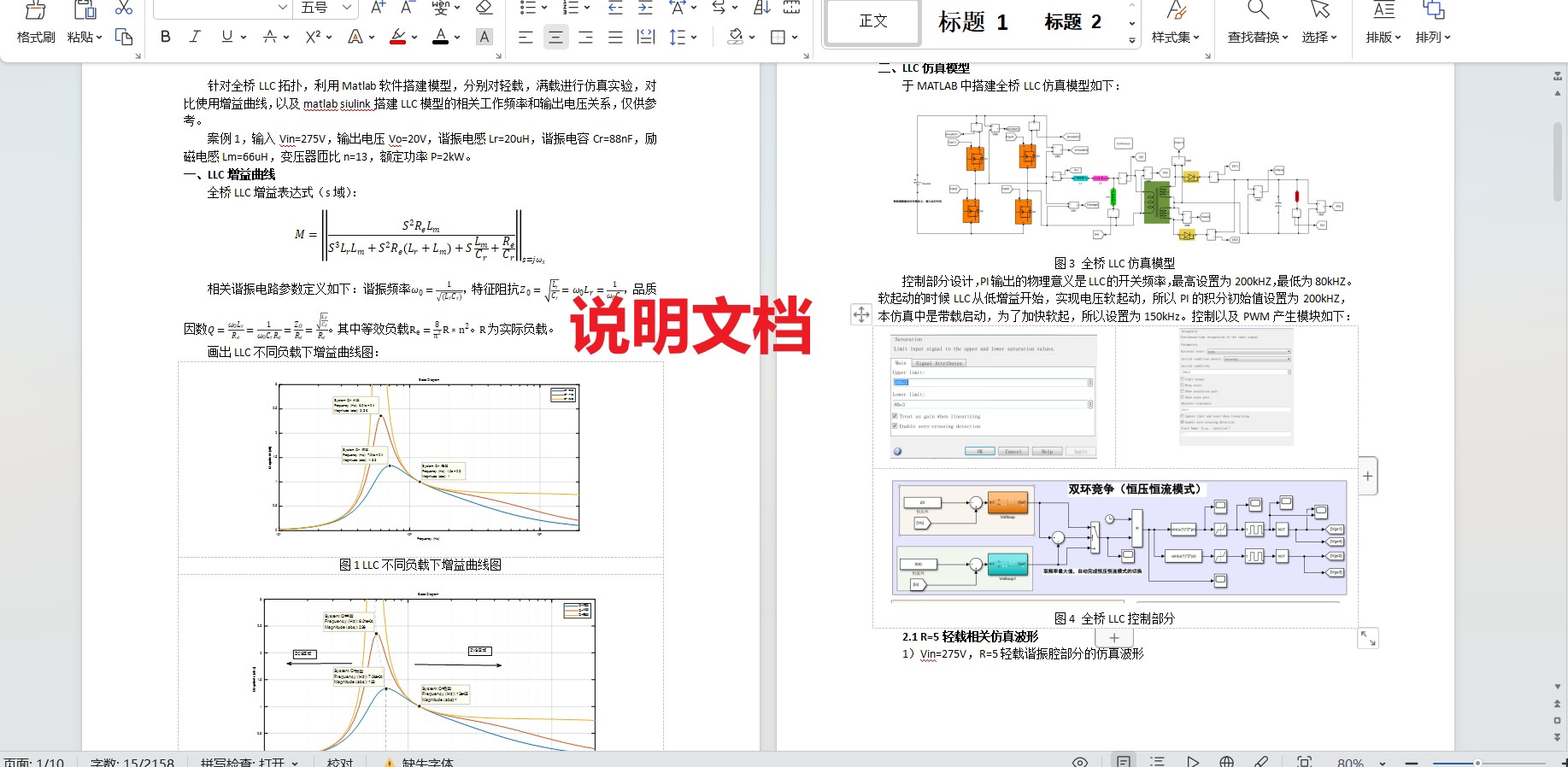

全桥LLC谐振电压电流双环竞争控制仿真模型 参考文献《基于半桥谐振变换器的控制策略研究》 附带一份说明文档：包括对轻载，满载进行仿真实验，对比使用增益曲线，以及matlab siulink搭建LLC模型的相关工作频率和输出电压关系的说明分析。 详细仿真内容如下图所示

在电力电子领域，全桥LLC谐振变换器因其高效、高功率密度等优点备受关注。今天咱就来唠唠全桥LLC谐振电压电流双环竞争控制仿真模型，参考文献来自《基于半桥谐振变换器的控制策略研究》 ，还得附上一份说明文档，里面包含轻载、满载的仿真实验，以及增益曲线对比、Matlab Simulink搭建LLC模型时工作频率与输出电压关系的说明分析。

轻载与满载仿真实验

轻载和满载是评估变换器性能的重要工况。在轻载时，系统的损耗占比相对较大，对控制策略的精度要求更高；而满载则考验变换器的最大功率输出能力和稳定性。

咱以Matlab Simulink为工具来搭建仿真模型，通过改变负载电阻的值来模拟轻载和满载情况。比如在代码中，我们可以这样设置负载电阻：

% 轻载设置
R_light = 1000; % 轻载电阻值，单位欧姆
% 满载设置
R_full = 100; % 满载电阻值，单位欧姆

这里，通过简单的变量赋值，就设定好了轻载和满载的电阻参数。在实际仿真中，这两个参数会直接影响到电路中的电流、电压等关键指标。

增益曲线对比

增益曲线能直观地反映变换器在不同频率下的输出特性。以传递函数来理解，假设LLC谐振变换器的传递函数为 $G(s)$，它描述了输入到输出的增益关系。在Matlab中，我们可以利用控制系统工具箱来绘制增益曲线。

% 定义系统参数
Lr = 10e - 6; % 谐振电感，单位亨利
Cr = 100e - 9; % 谐振电容，单位法拉
Lm = 100e - 6; % 励磁电感，单位亨利
% 计算谐振频率
fr = 1 / (2 * pi * sqrt(Lr * Cr));
% 构建传递函数
num = [1];
den = [Lr * Cr 0 1];
sys = tf(num, den);
% 绘制增益曲线
bode(sys);

上述代码先定义了谐振电感、电容和励磁电感等关键参数，算出谐振频率后构建传递函数，最后用 bode 函数绘制出增益曲线。从曲线中，我们能清晰看到在不同频率下变换器的增益变化，为优化控制策略提供依据。

Matlab Simulink搭建LLC模型

Matlab Simulink搭建LLC模型是实现整个仿真的关键步骤。在搭建过程中，工作频率与输出电压的关系至关重要。

从原理上说，LLC谐振变换器的输出电压会随着工作频率的变化而改变。当工作频率接近谐振频率时，变换器的增益较高，输出电压相对稳定；而偏离谐振频率时，增益下降，输出电压也会受到影响。

全桥LLC谐振电压电流双环竞争控制仿真模型 参考文献《基于半桥谐振变换器的控制策略研究》 附带一份说明文档：包括对轻载，满载进行仿真实验，对比使用增益曲线，以及matlab siulink搭建LLC模型的相关工作频率和输出电压关系的说明分析。 详细仿真内容如下图所示

在Simulink模型中，我们通过设置PWM模块来控制开关管的导通与关断，进而调节工作频率。

例如，设置PWM模块的频率参数：

PWM_freq = 100e3; % PWM频率，单位赫兹

这个频率参数会直接传递到Simulink的PWM模块中，从而控制变换器的工作频率，观察输出电压如何随着这个频率的变化而改变，通过不断调整参数，就能找到最佳的工作频率点，使输出电压满足设计要求。

全桥LLC谐振电压电流双环竞争控制仿真模型通过上述轻载满载仿真、增益曲线对比以及Matlab Simulink搭建模型等步骤，能为变换器的性能优化和控制策略设计提供有力支持。希望这篇博文能让大家对相关内容有更清晰的认识，一起在电力电子的世界里探索前行。
