一、项目背景

在学习网络协议与Linux文件系统时，很多人都会陷入“懂理论、不会用”的困境——OSI七层模型、MAC/IP地址、设备文件这些概念太抽象，难以直观感知。

本项目以小绿车开发板为硬件载体，用Python脚本实现「网络负载实时监测 + LED可视化告警」，把抽象知识点落地成可触摸、可观察的硬件效果，让网络状态一眼看懂，同时吃透Linux“万物皆文件”的设计哲学。

二、项目核心目标与环境

2.1 核心目标
功能目标：实时监测网络带宽占用率，通过LED的「快闪/慢闪/常亮」三种状态，精准对应网络「高负载/中负载/低负载」。

知识目标：理清MAC/IP地址的作用与OSI层级对应关系；掌握Linux文件系统核心命令；理解设备文件操作逻辑。

能力目标：打通嵌入式开发、Linux系统编程、网络数据采集的全流程，为后续物联网、嵌入式学习打基础。

2.2 硬件与环境配置
类别

具体配置
开发板 小绿车开发板（搭载Linux嵌入式系统）

核心硬件 板载LED灯、有线/无线网卡

系统环境 Linux 5.x内核 + Python 3.8+

依赖工具 ifstat（网络流量监测）、sysfs（LED设备控制）

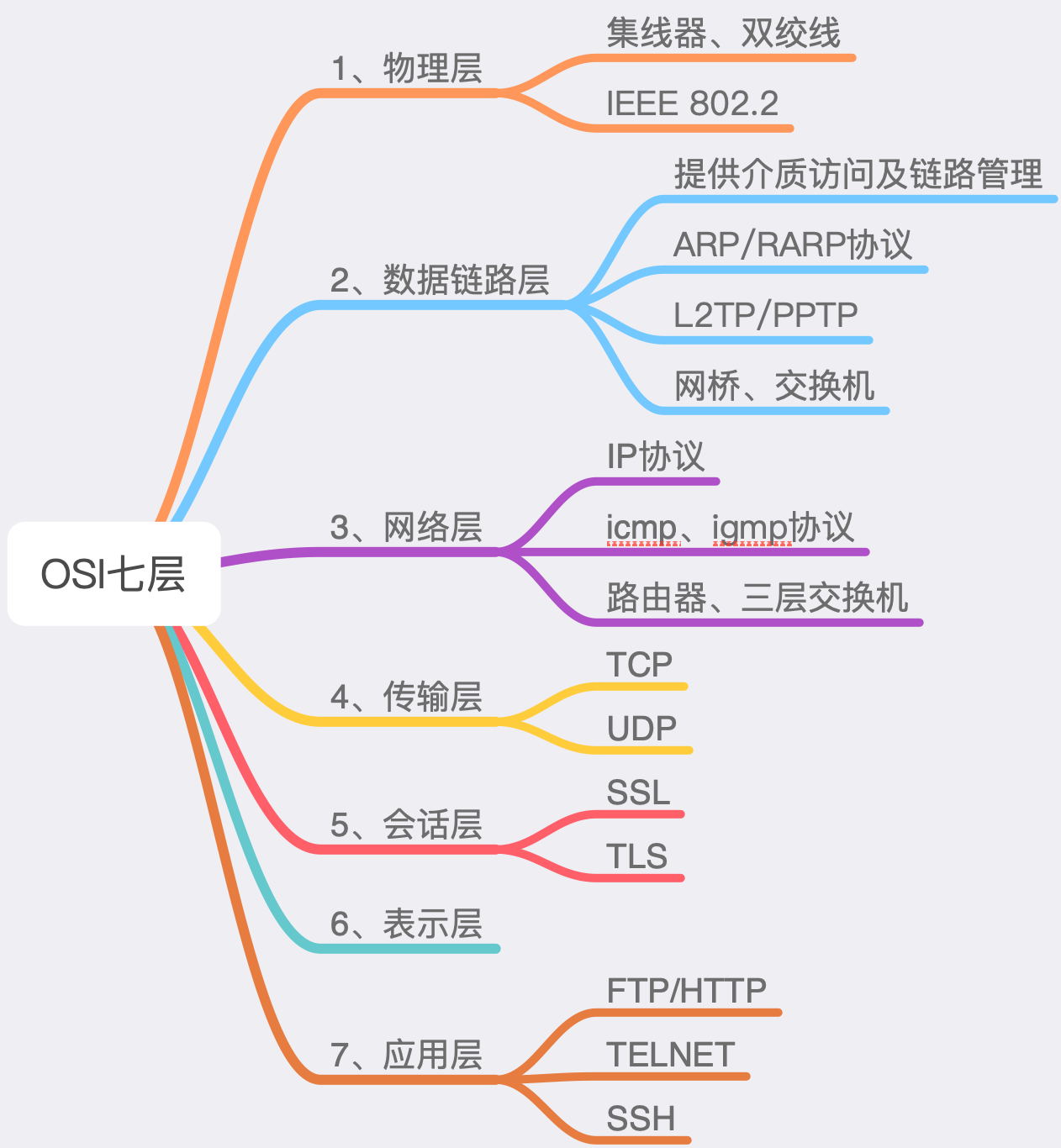

三、核心网络协议知识点解析（MAC/IP + OSI）
网络通信的核心是「寻址」，而MAC地址和IP地址，就是实现寻址的两大关键，对应OSI不同层级，分工明确、协同工作。

3.1 MAC地址 vs IP地址

二者协同工作流程

数据从发送端到接收端，MAC和IP地址全程配合，分层完成封装与转发：

发送端：应用层数据 → 传输层（添加端口号） → 网络层（封装源/目的IP，生成数据包） → 数据链路层（封装源/目的MAC，生成帧） → 物理层（转化为电信号传输）。

转发端（路由器）：提取数据包中的「目的IP」，通过路由表确定下一跳设备；再通过ARP协议，解析下一跳设备的MAC地址，重新封装帧后转发。

接收端：数据链路层匹配帧中的「目的MAC」（与自身MAC一致才接收），解封装后交给网络层；网络层解析IP地址，确认是自身数据后，逐层向上交付至应用层。

四、Linux文件系统与设备操作实战

Linux的核心设计哲学——「万物皆文件」，硬件设备也不例外。本项目的LED控制，本质就是对Linux设备文件的读写操作，无需编写复杂驱动，上手简单。

五、完整Python代码实现

脚本核心功能：获取网络负载 → 判断负载等级 → 控制LED闪烁节奏 → 安全退出，代码注释详细，可直接复制运行，关键处可根据自身硬件调整。

#!/usr/bin/env python3
import os
import time
import signal
import subprocess

配置项（根据自身硬件调整）

LED_PATH = “/sys/class/leds/pwr/brightness” # LED设备路径
INTERFACE = “eth0” # 网卡接口（有线网卡通常为eth0，无线为wlan0）
MAX_BANDWIDTH = 100 # 假设最大带宽100Mbps（根据实际网络调整）

安全退出函数：捕获Ctrl+C，关闭LED后退出

def safe_exit(signum, frame):
with open(LED_PATH, ‘w’) as f:
f.write(‘0’) # 退出时熄灭LED
print(“\n=== 网络负载监测灯已安全关闭 ===”)
exit(0)

注册Ctrl+C信号，绑定安全退出函数

signal.signal(signal.SIGINT, safe_exit)

读取当前网络负载（单位：Mbps）

def get_network_load():
# 执行ifstat命令，获取1次1秒的流量数据
result = subprocess.check_output([“ifstat”, “-i”, INTERFACE, “1”, “1”], text=True)
lines = result.strip().split(‘\n’) # 拆分输出内容
rx, tx = map(float, lines[-1].split()[-2:]) # 提取接收（rx）和发送（tx）流量
return rx + tx # 返回总负载（接收+发送）

控制LED状态（1=点亮，0=熄灭）代码部分

#include <iostream>
#include <fstream>
#include <chrono>
#include <thread>
#include <csignal>
#include <stdexcept>

// 配置参数
const int LED_GPIO = 17;        // 根据实际硬件修改
const float PHASE1_DELAY = 0.5; // 阶段1闪烁间隔(秒)
const float PHASE2_DELAY = 1.0; // 阶段2闪烁间隔(秒)
const int PHASE1_CYCLES = 10;   // 阶段1循环次数

// 全局标志用于信号处理
volatile sig_atomic_t stop_flag = 0;

// 信号处理函数
void signal_handler(int signum) {
    stop_flag = 1;
}

// GPIO控制类
class GPIOController {
private:
    int gpio_num;
    std::string gpio_path;

public:
    GPIOController(int gpio) : gpio_num(gpio) {
        gpio_path = "/sys/class/gpio/gpio" + std::to_string(gpio_num);
    }

    void export_gpio() {
        std::ofstream export_file("/sys/class/gpio/export");
        if (!export_file) {
            throw std::runtime_error("无法访问GPIO导出接口");
        }
        export_file << gpio_num;
    }

    void set_direction(const std::string& direction) {
        std::ofstream direction_file(gpio_path + "/direction");
        if (!direction_file) {
            throw std::runtime_error("无法设置GPIO方向");
        }
        direction_file << direction;
    }

    void set_value(int value) {
        std::ofstream value_file(gpio_path + "/value");
        if (!value_file) {
            throw std::runtime_error("无法设置GPIO值");
        }
        value_file << value;
    }

    void unexport() {
        std::ofstream unexport_file("/sys/class/gpio/unexport");
        if (unexport_file) {
            unexport_file << gpio_num;
        }
    }
};

// 延时函数(秒)
void delay(float seconds) {
    std::this_thread::sleep_for(
        std::chrono::milliseconds(static_cast<int>(seconds * 1000))
    );
}

int main() {
    // 注册信号处理
    signal(SIGINT, signal_handler);

    try {
        // 检查root权限
        if (geteuid() != 0) {
            std::cerr << "错误: 需要root权限运行" << std::endl;
            return 1;
        }

        GPIOController led(LED_GPIO);

        // 初始化GPIO
        led.export_gpio();
        delay(0.1); // 等待系统创建文件
        led.set_direction("out");

        std::cout << "=== 告警灯启动 (按Ctrl+C停止) ===" << std::endl;

        // 阶段1: 紧急告警
        std::cout << "\033[32m阶段1：紧急告警 - 快速闪烁 ("
                  << PHASE1_DELAY << "秒亮/" << PHASE1_DELAY
                  << "秒灭)\033[0m" << std::endl;

        for (int i = 0; i < PHASE1_CYCLES && !stop_flag; ++i) {
            led.set_value(1);
            delay(PHASE1_DELAY);
            led.set_value(0);
            delay(PHASE1_DELAY);
        }

        // 阶段2: 预警提示
        std::cout << "\033[32m阶段2：预警提示 - 慢速闪烁 ("
                  << PHASE2_DELAY << "秒亮/" << PHASE2_DELAY
                  << "秒灭)\033[0m" << std::endl;

        while (!stop_flag) {
            led.set_value(1);
            delay(PHASE2_DELAY);
            led.set_value(0);
            delay(PHASE2_DELAY);
        }

        // 清理
        std::cout << "\n=== 告警灯停止 ===" << std::endl;
        led.set_value(0);
        led.unexport();

    } catch (const std::exception& e) {
        std::cerr << "错误: " << e.what() << std::endl;
        return 1;
    }

    return 0;
}


六、运行与测试步骤

步骤清晰，新手也能快速上手，每一步都有对应命令，直接复制执行即可：

安装依赖工具：在小绿车开发板终端执行，安装网络流量监测工具ifstat： sudo apt update && sudo apt install ifstat -y

运行脚本：必须用sudo提权，否则无法操作LED设备： sudo python3 net_load_led.py

场景测试：模拟不同网络负载，观察LED状态是否符合预期：

低负载：执行 ping www.baidu.com → LED常亮

中负载：执行 wget https://mirrors.tuna.tsinghua.edu.cn/ubuntu-releases/22.04/ubuntu-22.04.3-desktop-amd64.iso（下载小文件） → LED慢闪

高负载：执行 scp 本地大文件 pi@其他设备IP:/home/pi/（传输大文件） → LED快闪

安全退出：按 Ctrl+C，脚本自动关闭LED，提示退出信息。

七、项目成果

理论具象化：把抽象的网络分层、MAC/IP地址作用，变成看得见的灯光效果，比单纯看书、记笔记更易理解，适合新手入门。

Linux实战性强：全程围绕Linux文件系统、设备操作、命令行，吃透“万物皆文件”的设计思想，积累嵌入式开发基础经验。

代码简洁易改：核心逻辑清晰，注释详细，可根据自身硬件（如不同开发板、不同LED路径）快速调整，二次开发成本低。

实用性强：可直接用于小型嵌入式设备的网络监测，后续可扩展更多功能，适配工业、智能家居等场景。

八。最终运行视频
