车辆横向EPS与纵向ABS联合Simulink仿真模型 1.实现对4轮ABS建模、横向EPS建模； 2.可控制切换冰雪路面及多道路场景； 3.建模包含驾驶员模型、ABS控制模型、车辆模型及IMU传感模型； 4.实现对车轮车速、滑移率、制动压力、横纵向加速度、偏向角等计算采用MATLAB编程，版本2022b。此外，附有参考paper

最近在研究车辆动力学控制相关的内容，搭建了一个超有趣的车辆横向EPS（电动助力转向系统）与纵向ABS（防抱死制动系统）联合Simulink仿真模型，今天就来和大家分享分享我的“战果”。

模型搭建目标

实现对4轮ABS建模、横向EPS建模：这俩可是车辆安全与操控的关键部分。ABS防止制动时车轮抱死，保证车辆的可操控性和稳定性；EPS则根据不同工况给驾驶员提供合适的转向助力。
可控制切换冰雪路面及多道路场景：不同的路面情况对车辆的制动和转向影响巨大，能够灵活切换场景，才能更全面地测试模型性能。

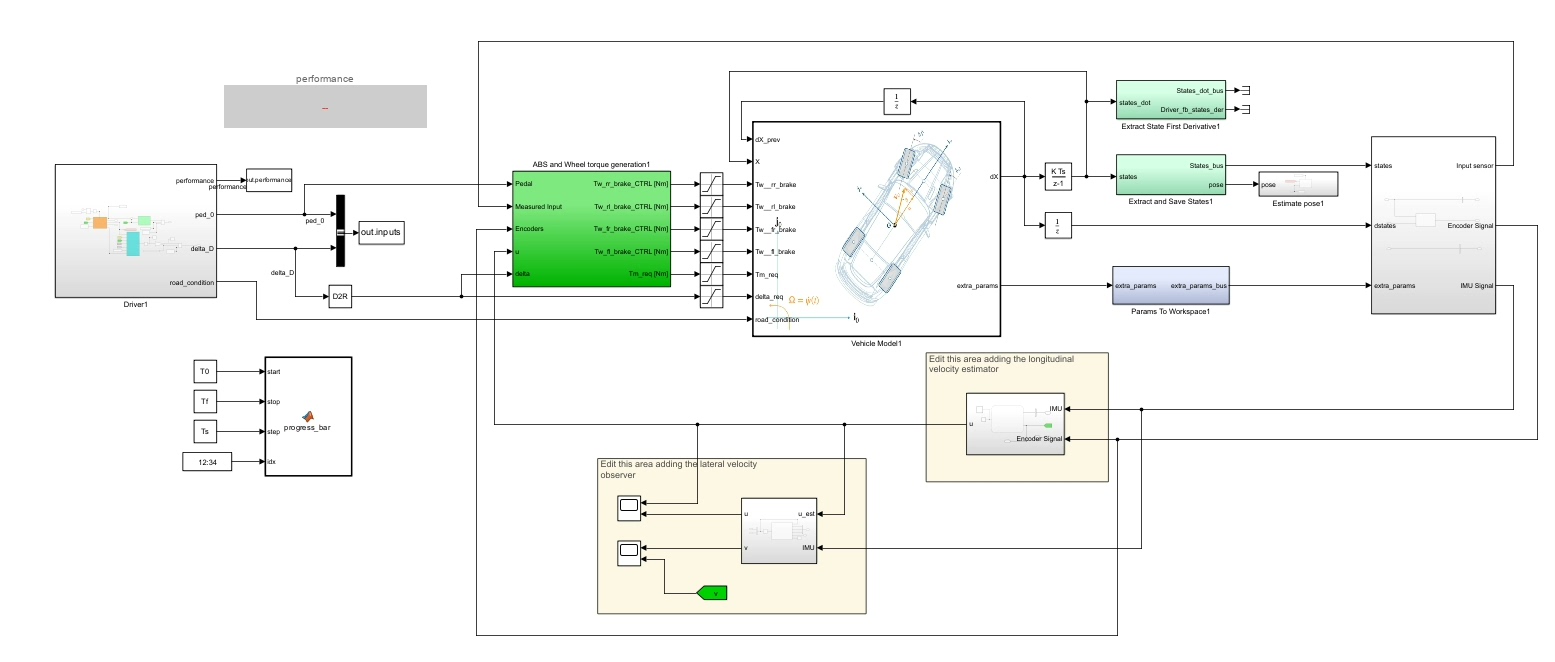

建模包含驾驶员模型、ABS控制模型、车辆模型及IMU传感模型：一个完整的车辆仿真怎么能少了这些呢。驾驶员模型模拟驾驶员操作，ABS控制模型实现制动控制策略，车辆模型描述车辆动力学特性，IMU传感模型获取车辆姿态信息。

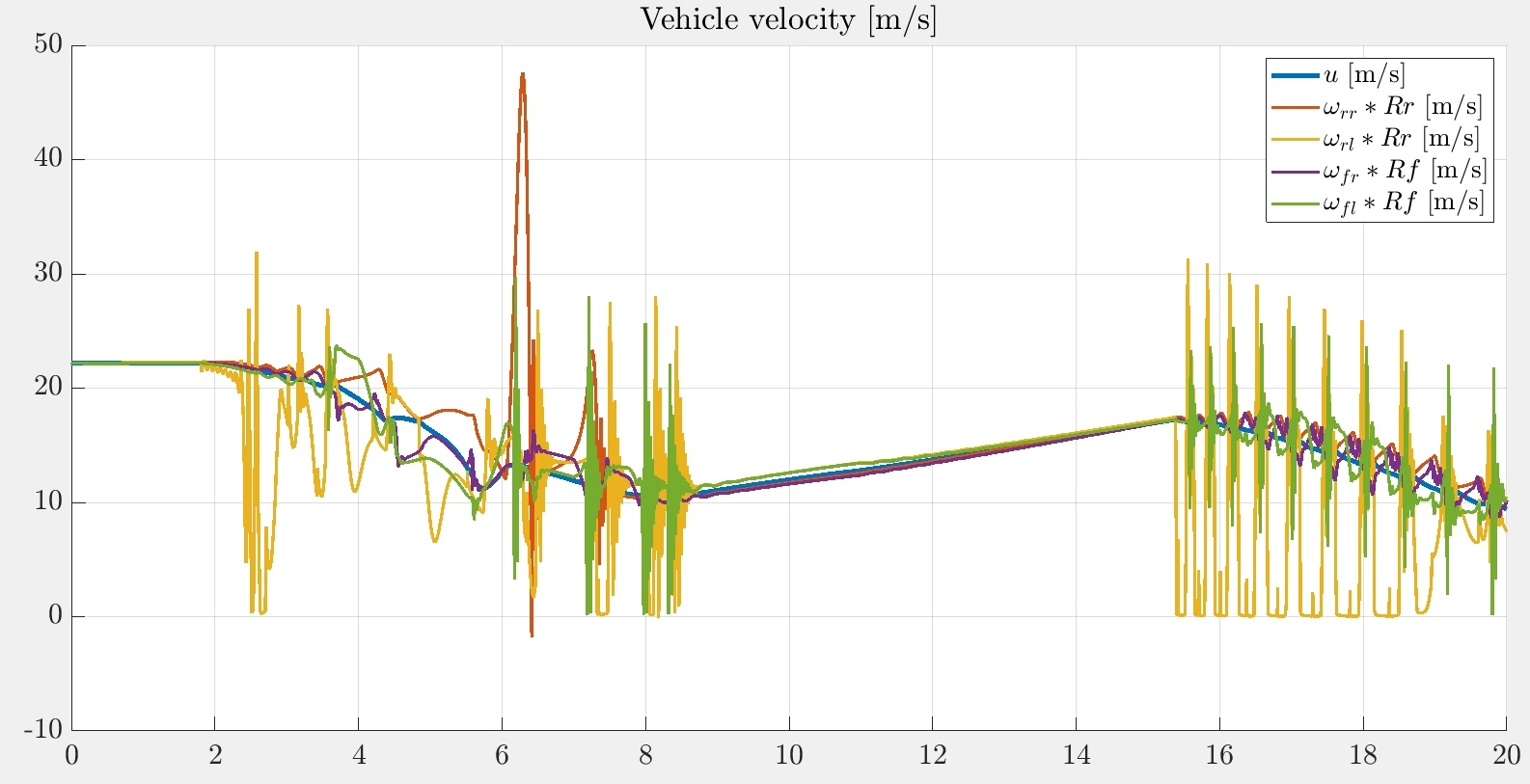

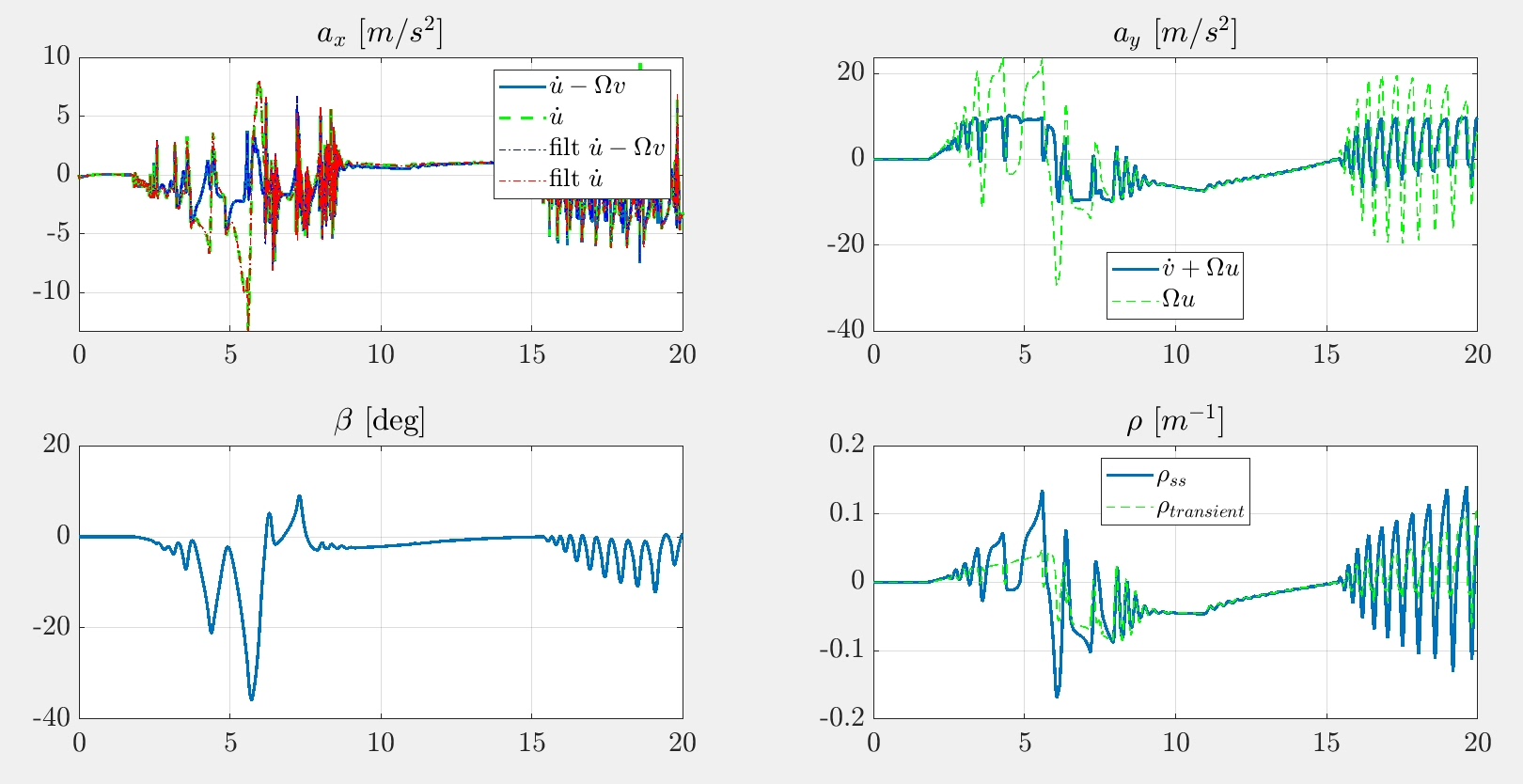

实现对车轮车速、滑移率、制动压力、横纵向加速度、偏向角等计算：这些参数对于评估车辆性能和控制效果至关重要。

实现工具与版本

采用MATLAB编程，具体版本是2022b 。MATLAB强大的计算和可视化功能，以及Simulink丰富的模块库，简直是搭建这类模型的利器。

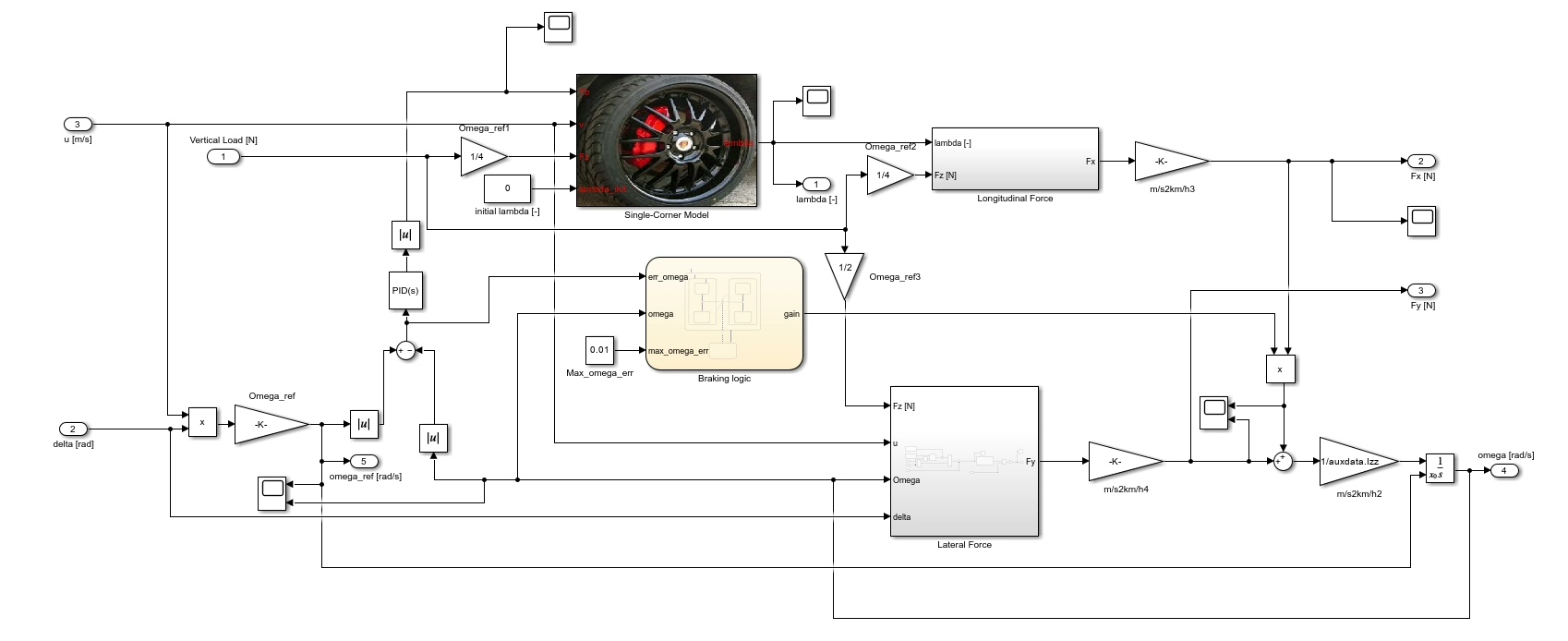

4轮ABS建模

在Simulink中，我们可以通过一系列模块来搭建4轮ABS模型。首先，定义车轮的转动惯量、半径等参数，代码如下：

% 车轮参数定义
wheel_radius = 0.3; % 车轮半径，单位：m
wheel_inertia = 1; % 车轮转动惯量，单位：kg·m^2

然后，建立制动压力与车轮力矩的关系。这里简单示例，实际可能更复杂：

function brake_torque = calculate_brake_torque(brake_pressure)
    % 制动压力与制动扭矩的简单线性关系
    k = 10; % 比例系数
    brake_torque = k * brake_pressure;
end

这个函数接收制动压力，返回制动扭矩，用于后续车轮动力学计算。

横向EPS建模

横向EPS建模要考虑助力特性等。比如根据车速和转向盘转矩来计算助力转矩，代码示例：

function assist_torque = calculate_assist_torque(steering_torque, vehicle_speed)
    % 简单的助力特性曲线，车速低助力大，车速高助力小
    if vehicle_speed < 20
        assist_torque = 2 * steering_torque;
    else
        assist_torque = steering_torque;
    end
end

这段代码根据车速不同，给转向盘转矩提供不同倍数的助力。

道路场景切换实现

在Simulink中，通过条件判断模块来实现道路场景切换。例如：

% 假设road_type为0代表普通路面，1代表冰雪路面
if road_type == 0
    % 普通路面的附着系数
    mu = 0.8;
else
    % 冰雪路面的附着系数
    mu = 0.2;
end

通过调整附着系数等路面参数，就能模拟不同的道路场景。

各模型集成与参数计算

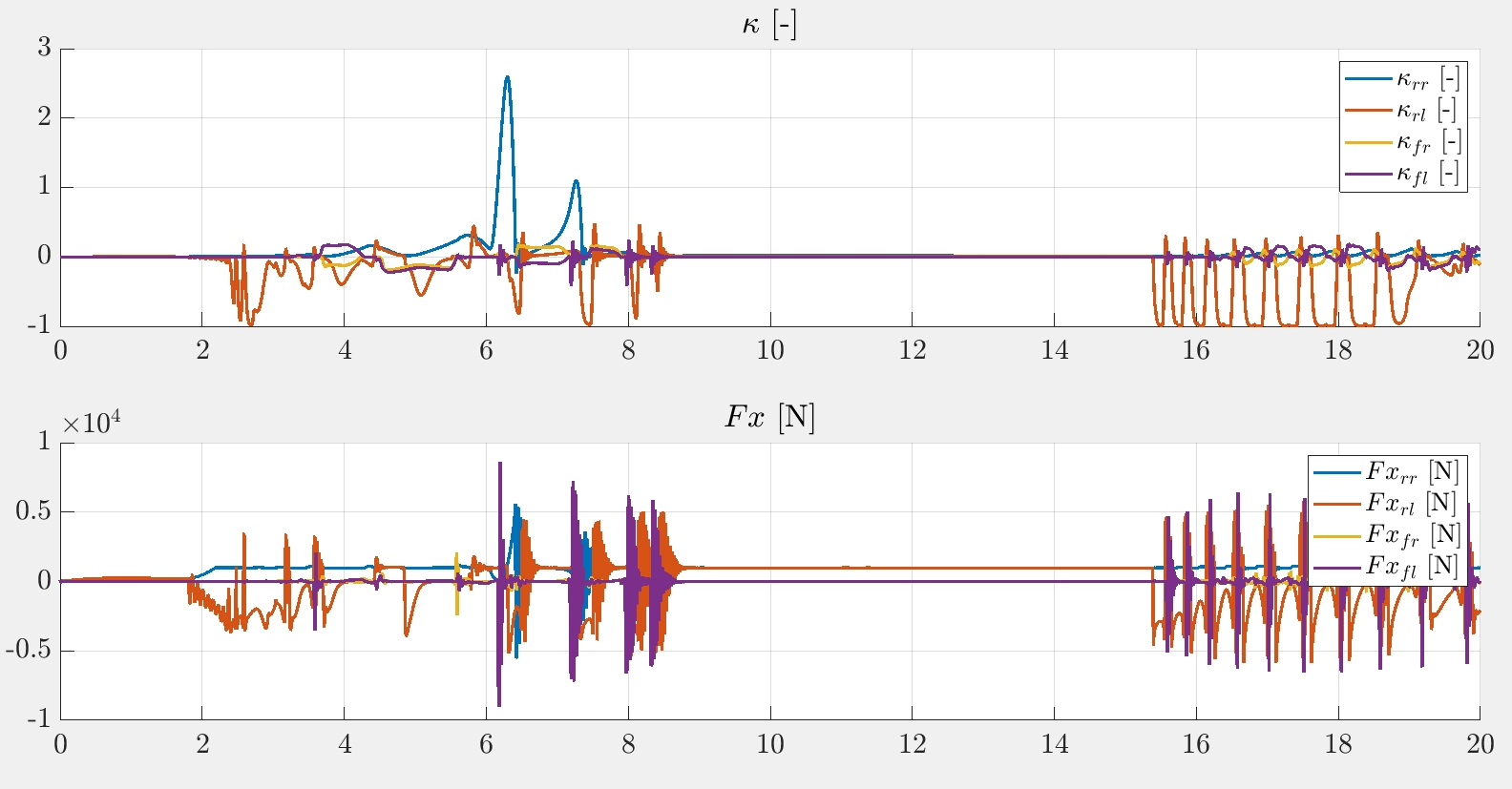

将驾驶员模型、ABS控制模型、车辆模型及IMU传感模型集成在一起。以车轮滑移率计算为例，代码如下：

function slip_ratio = calculate_slip_ratio(wheel_speed, vehicle_speed)
    if vehicle_speed == 0
        slip_ratio = 1;
    else
        slip_ratio = (vehicle_speed - wheel_speed) / vehicle_speed;
    end
end

这段代码根据车轮速度和车辆速度计算滑移率，在实际模型中，车轮速度和车辆速度信号会从相应模块获取。
