基于Matlab/simulink的异步电机SVPWM变频调速建模仿真

在电机控制领域，异步电机凭借其结构简单、成本低、运行可靠等优点，广泛应用于工业生产和日常生活中。而空间矢量脉宽调制（SVPWM）技术因其直流电压利用率高、谐波含量少等优势，成为异步电机变频调速系统中常用的调制方式。本文将详细介绍如何基于Matlab/Simulink搭建异步电机SVPWM变频调速系统的模型并进行仿真。

一、SVPWM基本原理

SVPWM的核心思想是通过控制逆变器的开关状态，合成期望的空间电压矢量，以实现对电机的调速控制。在三相逆变器中，共有8种开关状态，其中6种有效矢量和2种零矢量。通过合理组合这些矢量的作用时间，可以合成任意期望的空间电压矢量。

以三相电压型逆变器为例，其开关状态与空间电压矢量的关系如下：

假设三相逆变器的三个桥臂分别为A、B、C，每个桥臂有两种开关状态（1表示上桥臂导通，0表示下桥臂导通）。那么8种开关状态分别为：(0 0 0)、(0 0 1)、(0 1 0)、(0 1 1)、(1 0 0)、(1 0 1)、(1 1 0)、(1 1 1)。

基于Matlab/simulink的异步电机SVPWM变频调速建模仿真

其中(0 0 0)和(1 1 1)为零矢量，其余6个为有效矢量，分别对应空间不同方向的电压矢量。

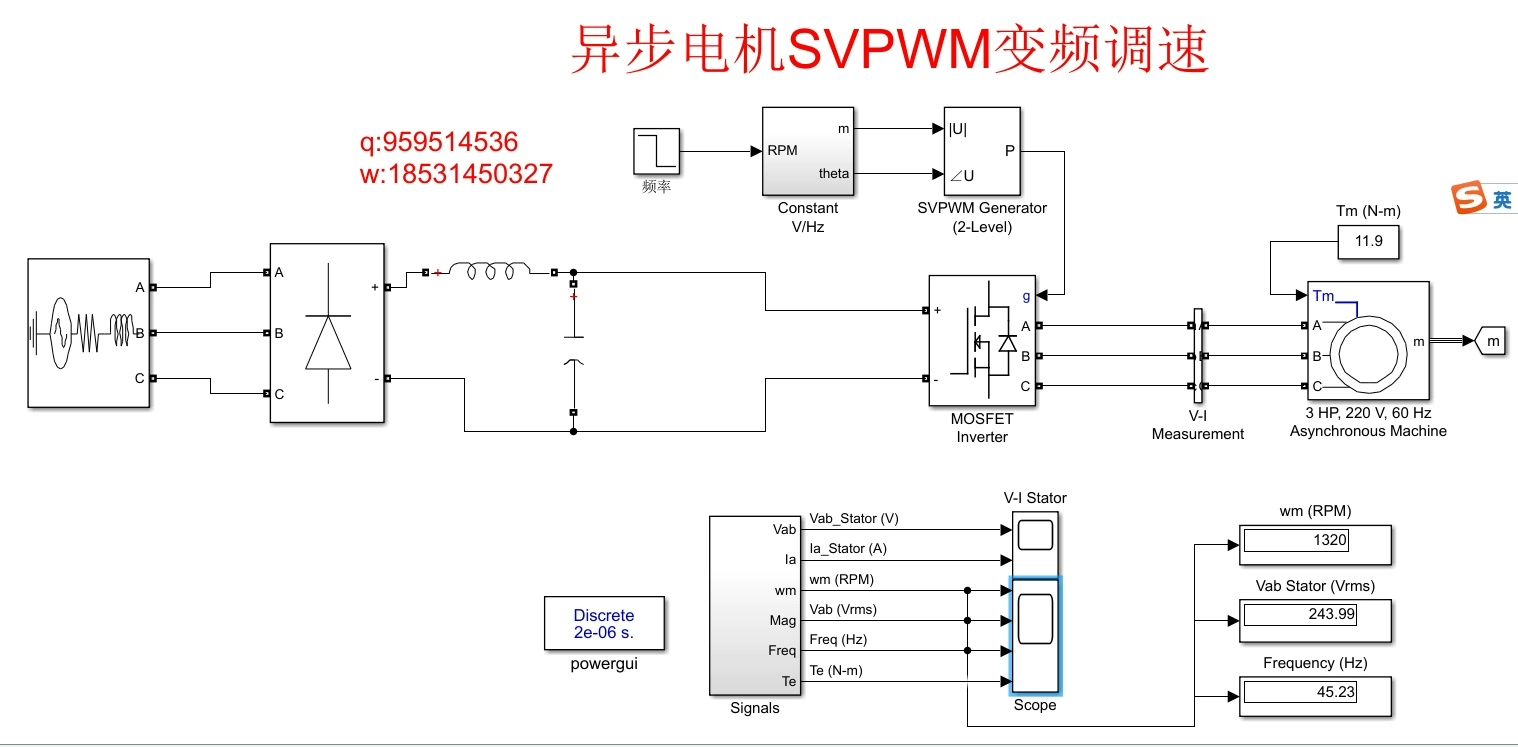

二、Matlab/Simulink模型搭建

1. 异步电机模型

在Simulink库中，可以找到“Simscape Electrical”模块集，从中选取“Induction Machine SI Units”模块来搭建异步电机模型。该模块需要设置电机的一些参数，如额定功率、额定电压、额定频率、定子电阻、转子电阻、定子电感、转子电感等。

% 以下为异步电机部分参数设置示例
Pn = 2; % 额定功率 2kW
Vn = 380; % 额定线电压 380V
fn = 50; % 额定频率 50Hz
Rs = 1.5; % 定子电阻 1.5Ω
Rr = 1.2; % 转子电阻 1.2Ω
Ls = 0.2; % 定子电感 0.2H
Lr = 0.2; % 转子电感 0.2H

2. SVPWM模块

搭建SVPWM模块，主要包括扇区判断、矢量作用时间计算和PWM信号生成等部分。

扇区判断

通过给定的参考电压矢量在α-β坐标系中的坐标，判断其所在扇区。

function sector = sector_judgment(Vref_alpha, Vref_beta)
    % 判断参考电压矢量所在扇区
    theta = atan2(Vref_beta, Vref_alpha);
    if theta >= 0 && theta < pi/3
        sector = 1;
    elseif theta >= pi/3 && theta < 2*pi/3
        sector = 2;
    elseif theta >= 2*pi/3 && theta < pi
        sector = 3;
    elseif theta >= -pi && theta < -2*pi/3
        sector = 4;
    elseif theta >= -2*pi/3 && theta < -pi/3
        sector = 5;
    elseif theta >= -pi/3 && theta < 0
        sector = 6;
    end
end

矢量作用时间计算

根据所在扇区，计算相邻两个有效矢量和零矢量的作用时间。

function [T1, T2, T0] = time_calculation(Vref_alpha, Vref_beta, sector, Ts)
    % Ts为采样周期
    Vdc = 540; % 直流母线电压
    V1 = 2/3 * Vdc;
    if sector == 1
        T1 = Ts * Vref_alpha / V1;
        T2 = Ts * Vref_beta / (sqrt(3)/2 * V1);
    elseif sector == 2
        T1 = Ts * (-Vref_alpha/2 + sqrt(3)/2 * Vref_beta) / (sqrt(3)/2 * V1);
        T2 = Ts * (Vref_alpha/2 + sqrt(3)/2 * Vref_beta) / (sqrt(3)/2 * V1);
    % 其他扇区计算类似
    end
    T0 = Ts - T1 - T2;
end

PWM信号生成

根据计算得到的矢量作用时间，生成三相PWM信号。

3. 速度环与电流环控制

为了实现对异步电机的高性能调速控制，通常采用双闭环控制策略，即速度环和电流环。速度环根据给定转速和实际转速的偏差，通过PI控制器输出转矩电流给定值。电流环根据转矩电流给定值和实际电流的偏差，通过PI控制器输出电压给定值，作为SVPWM模块的输入。

% 速度环PI控制器参数
Kp_speed = 0.5;
Ki_speed = 10;
% 电流环PI控制器参数
Kp_current = 10;
Ki_current = 100;

三、仿真结果分析

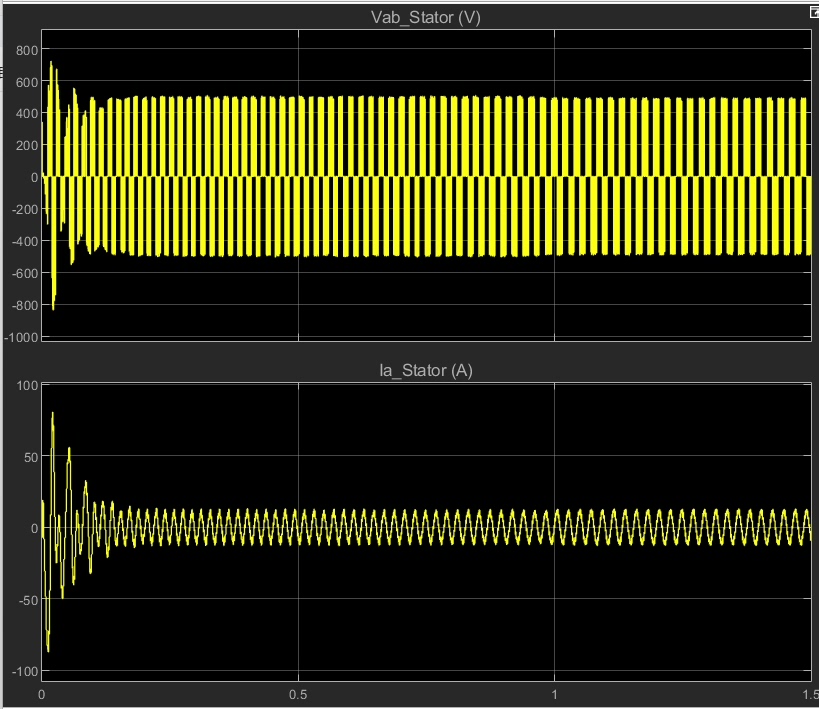

搭建好模型后，设置仿真参数，如仿真时间、步长等，运行仿真。从仿真结果中可以观察到异步电机的转速、转矩、电流等波形。

当给定转速阶跃变化时，可以看到电机转速能够快速跟踪给定值，超调量较小，说明速度环和电流环的控制效果良好。同时，通过分析电流波形，可以验证SVPWM技术有效降低了谐波含量。

通过基于Matlab/Simulink的异步电机SVPWM变频调速建模仿真，我们深入理解了异步电机的调速原理和SVPWM技术的应用，同时也掌握了如何利用Matlab/Simulink工具进行电力电子与电机控制系统的设计与分析。希望本文能为相关领域的学习者和研究者提供有益的参考。
