1、行业趋势

        随着智能座舱技术的发展，HUD（抬头显示）在汽车中的应用越来越普遍。从传统C-HUD到W-HUD，再到AR-HUD，光学系统结构日益复杂，同时也对产品可靠性提出了更高要求。其中，阳光倒灌问题已经成为HUD开发过程中需要重点关注的热设计挑战之一。

        在特定太阳角度下，阳光通过挡风玻璃进入HUD，并产生聚焦效应。极端情况下，这种现象可能引发屏幕局部烧蚀、光学结构变形或材料老化等问题，从而影响HUD系统的可靠性与寿命。因此，在HUD产品开发阶段提前识别阳光倒灌风险，已经成为整车厂和供应商关注的重要问题。

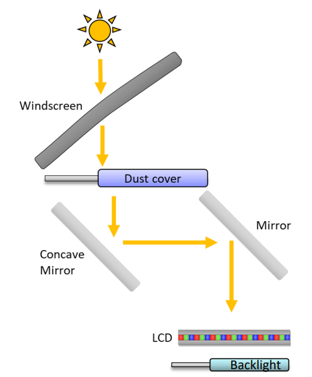

HUD阳光倒灌现象

2、传统开发方法的挑战

        目前，HUD阳光倒灌问题通常依赖试验验证进行评估，虽然试验能够获得较为直观的结果，但在实际开发过程中仍然存在一些挑战：

1. 试验通常发生在样机阶段，问题发现较晚，一旦出现局部过热问题，往往需要重新调整结构或材料设计，开发周期和成本都会显著增加。
2. HUD阳光倒灌问题本质上是一个光热耦合问题，仅通过试验手段难以全面理解系统内部的热响应过程。
3. HUD内部材料结构复杂，膜材、遮光罩、镜材、屏幕等材料的热物性参数往往难以获取，这也给传统仿真分析带来一定困难。
4. 传统热仿真从建模到仿真分析整个流程耗时耗力,且同一模型可复用性差，难以在项目周期压缩的市场环境下快速给出准确结果。

3、基于TAITherm的阳光倒灌热仿真方法

        TAITherm是一款专业热管理分析仿真软件，在座舱、底盘及电子设备热设计领域得到了广泛应用。我们深耕汽车设计领域多年，针对HUD倒灌问题，能够提供从软件工具到工程咨询的全面支持。

        1、技术亮点一：真实太阳辐射环境建模

        在阳光倒灌分析中，太阳辐射环境的准确描述至关重要。TAITherm内置太阳辐射与天气环境模型，可以根据地理位置、日期和时间等自动计算太阳高度角及太阳辐射强度，从而真实还原车辆在实际环境中的太阳照射条件，进而全面评估HUD在各种极端工况下的热响应表现。

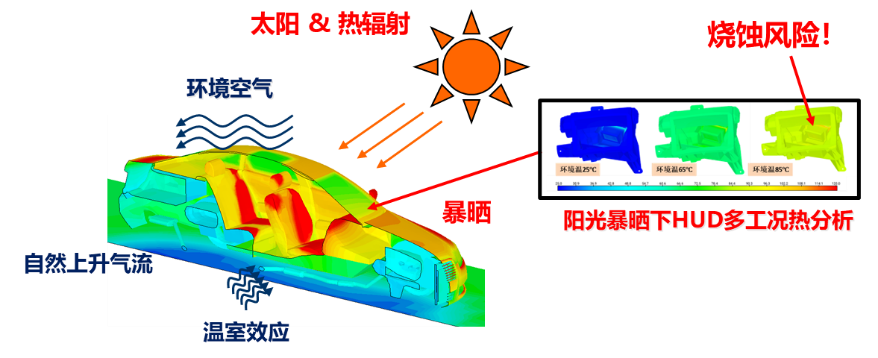

在暴晒下的整车中进行HUD阳光倒灌仿真

        2、技术亮点二：分钟级仿真效率

        TAITherm采用高效的热求解算法，可以在保证计算精度的同时实现较高的仿真效率。在典型HUD阳光倒灌分析中，单个仿真工况通常仅需数分钟即可获得温度分布结果。这使得工程团队能够快速评估不同结构设计或材料方案，大幅提升开发阶段的设计迭代效率。

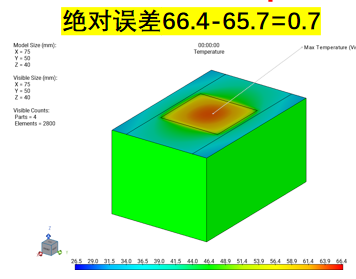

HUD温度云图示例

        3、技术亮点三：材料参数自动标定与ROM降阶模型

        HUD内部许多关键材料的热物性参数往往难以直接获取。通过结合TAITherm与CoTherm平台，可以利用仿真与试验数据相结合的方法进行材料参数标定，获得更接近真实情况的模型参数。

        在完成高精度模型构建后，还可以进一步利用国产全自研ROM软件生成ROM（降阶模型）。ROM模型在保持关键热特性精度的同时显著降低计算复杂度，可用于快速方案评估和系统级仿真。

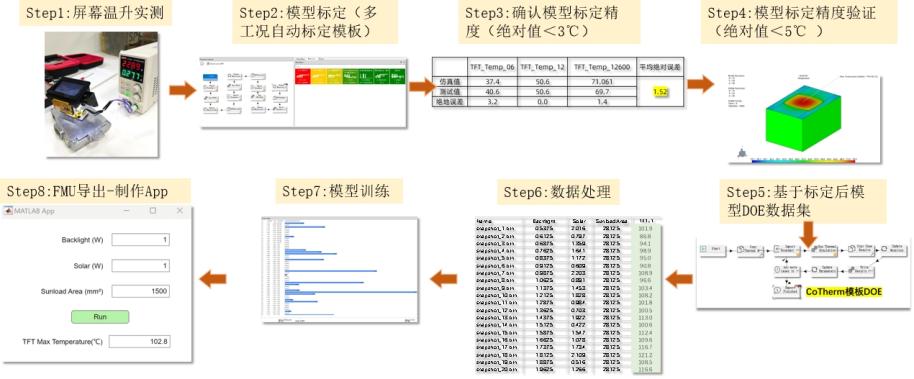

材料参数标定与ROM模型流程

4、总结

        随着HUD技术的发展，阳光倒灌问题已经成为影响系统可靠性的关键因素之一。通过在产品开发阶段引入热仿真技术，可以提前识别潜在风险并优化设计方案。基于TAITherm专业软件，可以建立完整的HUD阳光倒灌热仿真分析流程，实现太阳辐射环境建模、局部热负载分析以及温度响应预测。同时，通过材料参数标定与ROM降阶模型技术，还能够进一步提升仿真效率和工程应用价值。

        了解以上详细内容，可咨询徐经理：tingting.xu@hirain.com。
