🔥 内容介绍

一、研究背景

1. 主动配电网发展需求：随着分布式能源（如太阳能、风能发电等）的大量接入以及电力用户对电能质量要求的提高，传统配电网正逐渐向主动配电网转变。主动配电网需要具备更强的灵活性和可控性，以应对分布式电源输出的间歇性和波动性，以及负荷的动态变化，确保电网安全、稳定、经济运行。

2. 电压与无功功率控制的重要性：电压和无功功率是衡量电能质量的重要指标。在配电网中，电压偏差过大会影响用电设备的正常运行，甚至损坏设备；而无功功率的不合理分布会增加线路损耗，降低电网的传输效率。因此，实现电压与无功功率的有效协调控制对于提高配电网的运行性能至关重要。

3. 传统控制手段的局限性：传统配电网中，主要依靠变压器分接头调节、电容器投切等方式进行电压和无功功率控制。然而，这些传统手段存在调节范围有限、响应速度慢、控制精度低等问题，难以适应主动配电网的复杂运行工况。例如，变压器分接头调节需要停电操作，无法实时响应系统变化；电容器投切是离散的，容易造成电压波动。

二、柔性开断点（SOP）原理

1. 基本概念：柔性开断点（Soft Open Point，SOP）是一种基于电力电子技术的新型配电网设备，它可以替代传统的机械式联络开关。SOP 通常由背靠背变流器及其控制系统组成，具有快速、灵活的功率调节能力。

2. 工作原理：通过控制背靠背变流器的开关动作，SOP 能够精确调节连接点两侧的有功功率和无功功率流动。具体来说，它可以实现以下功能：

   • 有功功率调节：根据电网运行需求，SOP 可以灵活地调整配电网不同区域之间的有功功率分配，优化电网潮流分布。例如，在分布式电源集中的区域，SOP 可以将多余的有功功率传输到其他负荷需求较大的区域，提高能源利用效率。

   • 无功功率补偿：SOP 能够快速响应系统无功功率变化，通过向电网注入或吸收无功功率，维持连接点处的电压稳定。与传统的无功补偿设备相比，SOP 的无功调节更加连续、精确，能够有效减少电压波动。

   • 故障隔离与恢复：当配电网发生故障时，SOP 可以迅速切断故障线路，隔离故障区域，同时通过调整功率流动，恢复非故障区域的供电，提高配电网的供电可靠性。

三、基于 SOP 的电压与无功功率协调控制原理

1. 协调控制目标：基于 SOP 的电压与无功功率协调控制旨在实现以下目标：

   • 维持电压稳定：确保配电网各节点电压在允许范围内波动，提高电能质量，保障用电设备正常运行。

   • 降低网损：优化无功功率分布，减少线路中的无功电流，从而降低线路损耗，提高电网运行的经济性。

   • 提高系统可靠性：通过合理调节 SOP 的功率输出，增强配电网应对故障和异常情况的能力，提高供电可靠性。

2. 控制策略：为实现上述目标，通常采用以下协调控制策略：

   • 实时监测与数据分析：利用配电网中的监测设备（如智能电表、相量测量单元等）实时获取电网的运行数据，包括节点电压、功率潮流、负荷变化等信息。通过数据分析和状态估计，准确掌握电网的实时运行状态。

   • 优化模型建立：根据配电网的拓扑结构、设备参数以及运行约束条件，建立以电压偏差最小、网损最小为目标函数的优化模型。该模型考虑了 SOP 的功率调节能力、分布式电源的输出特性以及负荷的变化情况。

   • 控制算法求解：采用合适的优化算法（如遗传算法、粒子群算法等）对优化模型进行求解，得到 SOP 的最优功率调节指令。这些算法能够在复杂的约束条件下，快速找到满足控制目标的最优解。

   • 实时控制与调整：将优化算法得到的控制指令发送给 SOP 的控制系统，实时调节 SOP 的有功和无功功率输出。同时，根据电网实时运行状态的变化，动态调整控制策略，确保电压与无功功率的持续稳定控制。

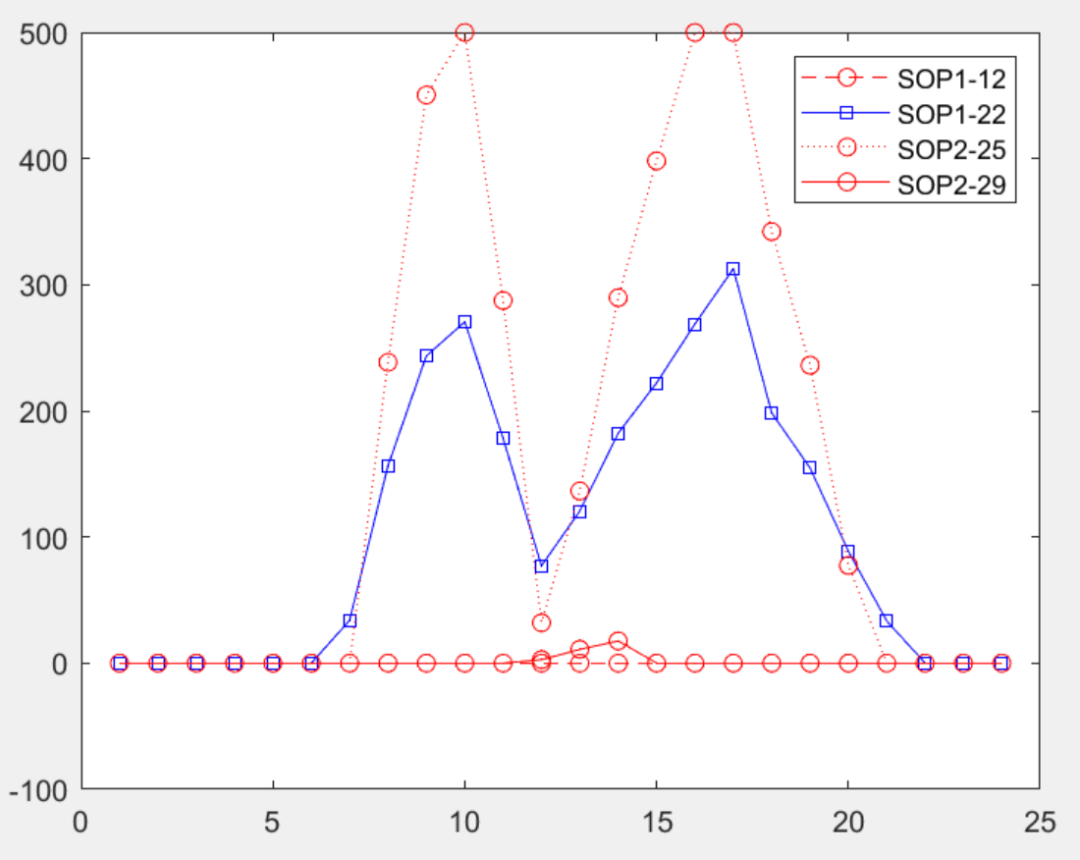

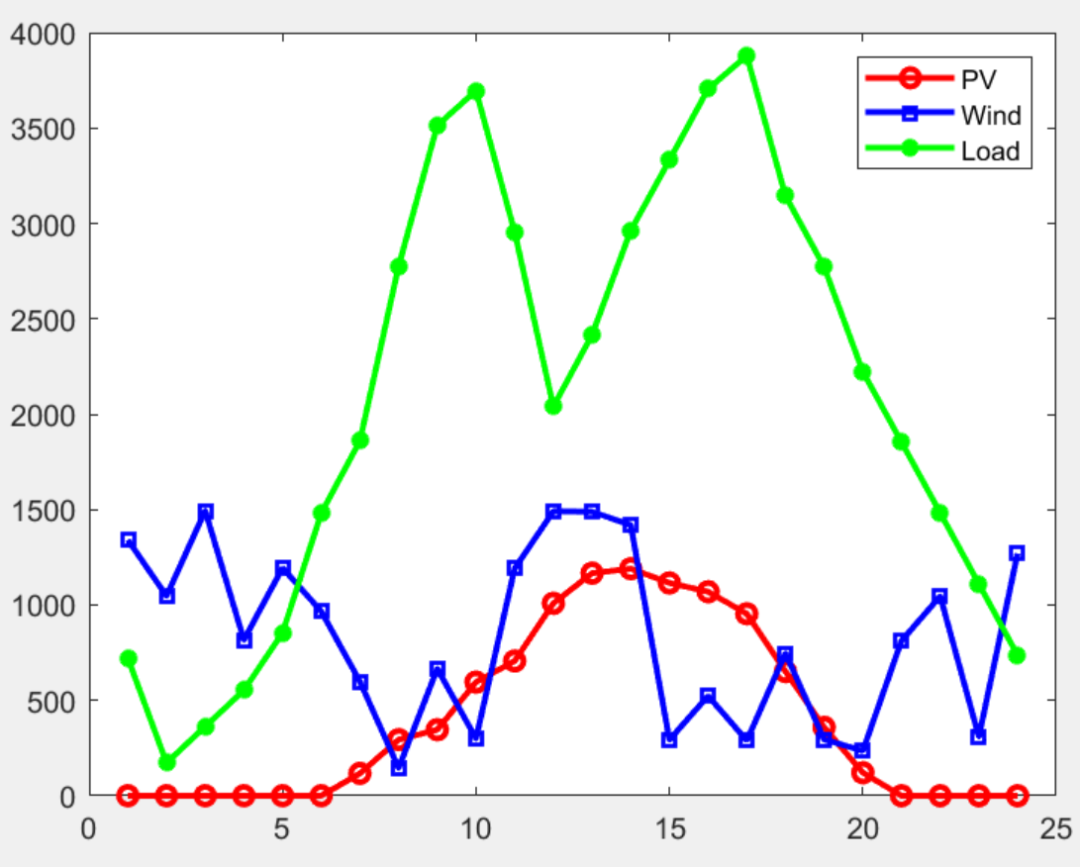

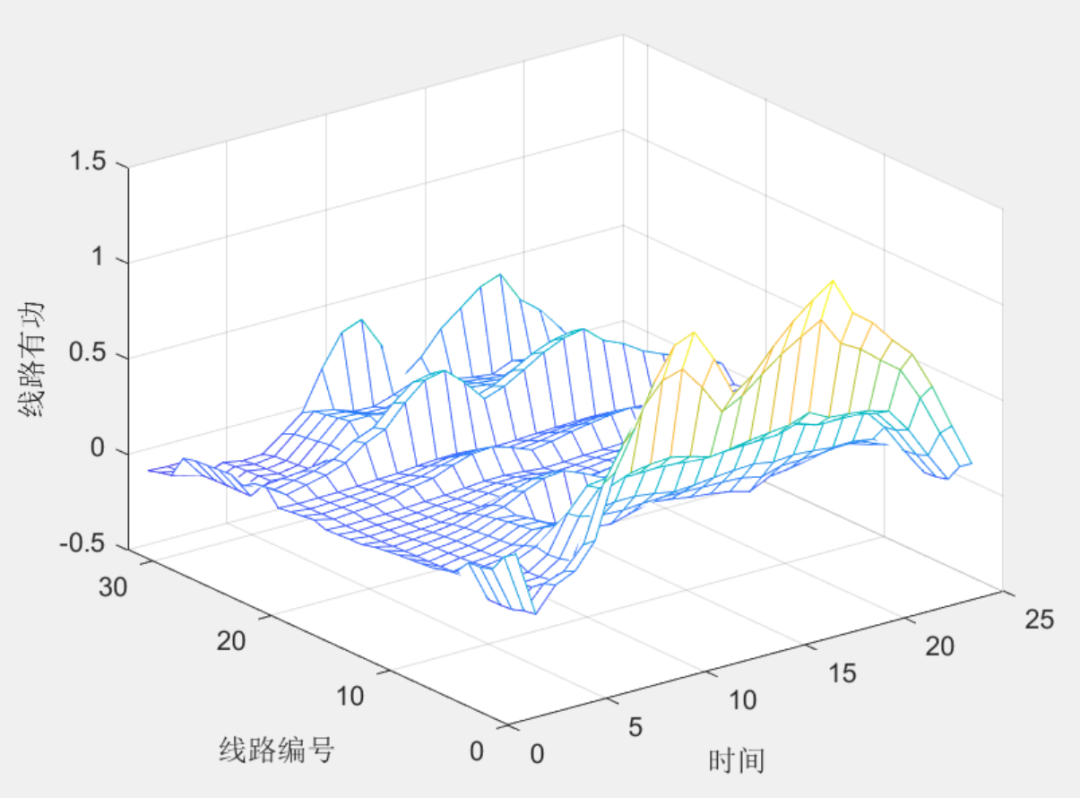

⛳️ 运行结果

📣 部分代码

🔗 参考文献

[1]丛鹏伟.考虑高渗透率可再生能源接入的主动配电网优化运行研究[D].中国农业大学,2018.
