第059篇：电磁仿真软件对比

摘要

电磁仿真软件是现代电磁工程设计的核心工具，广泛应用于天线设计、微波电路、电磁兼容、雷达散射等领域。本主题系统对比分析主流电磁仿真软件的技术特点、算法原理、适用范围和性能表现，包括商业软件ANSYS HFSS、CST Studio Suite、FEKO、COMSOL Multiphysics，以及开源软件MEEP、OpenEMS、ElmerFEM等。通过理论分析和Python仿真对比，深入探讨不同数值方法（有限元法FEM、时域有限差分法FDTD、矩量法MoM、有限积分法FIT）的实现原理和适用场景，为工程师和研究人员选择合适的仿真工具提供科学依据。同时，本主题还将介绍电磁仿真软件的发展趋势，包括云计算集成、AI辅助设计、多物理场耦合等前沿技术。

关键词

电磁仿真软件, 有限元法, 时域有限差分法, 矩量法, ANSYS HFSS, CST Studio Suite, 软件对比, 数值算法, 计算电磁学, 开源仿真

---

1. 电磁仿真软件概述

1.1 电磁仿真软件的发展历史

电磁仿真软件的发展与计算电磁学的进步密不可分。20世纪60年代，随着计算机技术的发展，电磁场数值计算方法开始兴起。1966年，Kane Yee提出了时域有限差分法（FDTD），为电磁仿真奠定了重要基础。此后，有限元法（FEM）、矩量法（MoM）等数值方法相继被引入电磁场计算。

20世纪80-90年代是商业电磁仿真软件的快速发展期：

• 1984年：HP（现Keysight）推出Momentum，专注于平面电路仿真
• 1990年：Ansoft公司发布Maxwell 2D，后发展为Maxwell 3D
• 1996年：ANSYS收购HFSS（High Frequency Structure Simulator），成为高频电磁仿真的标杆
• 1998年：CST公司成立，推出CST Microwave Studio，以时域求解器著称
• 2000年后：COMSOL Multiphysics、FEKO等软件相继成熟，形成多元化竞争格局

进入21世纪，电磁仿真软件呈现以下发展趋势：

1. 多物理场耦合：电磁-热-结构-流体多场协同仿真
2. 系统级仿真：从组件级向系统级扩展，支持完整链路分析
3. 云计算与HPC：支持大规模并行计算和云端部署
4. AI集成：机器学习辅助优化、智能网格划分、代理模型构建
5. 开源生态：MEEP、OpenEMS等开源软件推动技术普及

1.2 电磁仿真软件的分类

根据数值方法和应用特点，电磁仿真软件可分为以下几类：

1.2.1 按数值方法分类

频域方法：

• 有限元法（FEM）：ANSYS HFSS、COMSOL、JMAG
• 矩量法（MoM）：FEKO、ADS Momentum、IE3D
• 有限体积法（FVM）：Fluent with EM模块

时域方法：

• 时域有限差分法（FDTD）：CST、XFdtd、MEEP、OpenEMS
• 时域有限积分法（FIT）：CST、MAFIA
• 传输线矩阵法（TLM）：MicroStripes、MEFiSTo

混合方法：

• FEM-MoM混合：ANSYS HFSS、FEKO
• FDTD-MoM混合：CST、XFdtd
• PO-UTD混合：FEKO、GRASP

1.2.2 按应用频率分类

低频电磁（准静态）：

• 电机、变压器、传感器设计
• 代表软件：ANSYS Maxwell、JMAG、Opera、Infolytica MagNet

高频电磁（全波）：

• 天线、微波电路、雷达散射
• 代表软件：ANSYS HFSS、CST、FEKO、ADS

光频电磁：

• 光子器件、纳米光学、等离子体
• 代表软件：Lumerical、COMSOL、MEEP、JCMsuite

1.2.3 按软件类型分类

商业软件：

• 综合型：ANSYS HFSS、CST Studio Suite、COMSOL Multiphysics
• 专用型：FEKO（天线/RCS）、ADS（电路）、Maxwell（低频）

开源软件：

• FDTD：MEEP（MIT）、OpenEMS（GPL）、gprMax（GPR专用）
• FEM：ElmerFEM、FEniCS、deal.II
• MoM：NEC2、ASAP

1.3 电磁仿真软件选型原则

选择合适的电磁仿真软件需要考虑以下因素：

1. 物理问题特性

• 频率范围：低频（准静态）vs 高频（全波）
• 几何复杂度：简单结构 vs 精细细节
• 材料特性：均匀材料 vs 各向异性/非线性/色散材料
• 尺寸规模：电小尺寸 vs 电大尺寸

2. 数值方法适用性

• 频域 vs 时域：宽带响应 vs 窄带谐振
• 计算效率：矩阵求解 vs 迭代求解
• 内存需求：稠密矩阵 vs 稀疏矩阵

3. 软件功能需求

• 优化能力：参数化扫描、遗传算法、粒子群优化
• 多物理场：电磁-热-结构耦合
• 系统级仿真：电路协同仿真、链路分析
• 后处理：远场计算、S参数提取、场可视化

4. 实际约束条件

• 预算限制：商业软件许可费用
• 计算资源：单机 vs 集群 vs 云计算
• 学习曲线：专业培训需求
• 技术支持：厂商支持 vs 社区支持

---

2. 主流商业电磁仿真软件详解

2.1 ANSYS HFSS

2.1.1 软件概述

ANSYS HFSS（High Frequency Structure Simulator）是业界公认的三维全波电磁场仿真黄金标准，采用有限元法（FEM）求解麦克斯韦方程组。HFSS最初由Ansoft公司开发，2008年被ANSYS收购后整合到ANSYS仿真平台中。

核心特点：

• 频域有限元法：基于变分原理的FEM求解器，精度高、收敛性好
• 自适应网格技术：自动加密网格直至收敛，保证结果精度
• 多种求解器：频域求解器、时域求解器（Transient）、本征模求解器
• 多物理场耦合：与ANSYS热、结构、流体模块无缝集成

2.1.2 数值方法原理

HFSS的核心是频域有限元法，其数学基础是求解以下矢量波动方程：

$$\nabla \times \left(\frac{1}{{\mu }_r}\nabla \times \mathbf{E}\right)-k_0^2{\epsilon }_r\mathbf{E}=0$$

其中，$\mathbf{E}$为电场强度，${\mu }_r$为相对磁导率，${\epsilon }_r$为相对介电常数，$k_0=\omega \sqrt{{\mu }_0{\epsilon }_0}$为自由空间波数。

有限元离散过程：

1. 区域剖分：将计算域离散为四面体单元网格
2. 基函数选择：采用矢量棱边元（Edge Element）基函数：
   $${\mathbf{N}}_i^{(e)}=\frac{l_i^{(e)}}{6V^{(e)}}\left({\mathbf{r}}_i^{(e)}-\mathbf{r}\right)\times {\mathbf{l}}_i^{(e)}$$
3. 伽辽金加权：建立弱形式方程
4. 矩阵组装：形成大型稀疏线性方程组
5. 求解器：直接求解器（MUMPS、PARDISO）或迭代求解器

自适应网格加密算法：

HFSS采用基于后验误差估计的自适应网格加密策略：

$${\eta }_K=\frac{\Vert {\mathbf{r}}_K{\Vert }_{L^2(K)}}{\Vert \nabla \times \mathbf{E}{\Vert }_{L^2(K)}}$$

其中${\eta }_K$为单元$K$的误差指示器，${\mathbf{r}}_K$为残差。网格在误差较大的区域自动加密，直至全局误差满足收敛准则。

2.1.3 主要功能模块

1. 3D Layout

• 针对PCB和封装设计的专用界面
• 支持层叠结构快速建模
• 集成ECAD数据导入（ODB++、IPC-2581）

2. SBR+（射线弹跳法）

• 适用于电大尺寸目标
• 基于几何光学和物理光学近似
• 支持天线安装性能分析

3. 本征模求解器

• 计算谐振腔的谐振频率和Q值
• 用于滤波器、谐振器设计

4. 瞬态求解器

• 时域有限元法（FETD）
• 适用于宽带信号分析和非线性材料

2.1.4 优势与局限

优势：

• 高精度：有限元法在复杂几何和材料建模方面精度最高
• 自适应网格：自动保证结果收敛，减少人工干预
• 材料建模：支持各向异性、色散、非线性材料
• 多物理场：与ANSYS平台深度集成
• 行业标准：天线、微波器件设计的基准工具

局限：

• 计算成本：频域求解器对宽带问题效率较低
• 内存需求：直接求解器内存消耗大
• 电大尺寸：对电大尺寸问题（>10λ）效率下降
• 学习曲线：功能复杂，需要专业培训

2.2 CST Studio Suite

2.2.1 软件概述

CST Studio Suite是达索系统（Dassault Systèmes）旗下的三维电磁仿真软件，以时域有限积分法（FIT）为核心算法。CST在时域仿真领域具有显著优势，特别适合宽带、瞬态电磁问题。

核心特点：

• 时域有限积分法（FIT）：基于麦克斯韦网格方程的时域求解
• 多种求解器集成：FIT、FEM、MoM、MLFMM、PO/UTD
• 高效宽带仿真：一次时域仿真获得全频段响应
• 电路协同仿真：内置电路仿真器，支持场路协同

2.2.2 数值方法原理

时域有限积分法（FIT）：

FIT由Thomas Weiland于1977年提出，将麦克斯韦方程组在空间和时间上离散：

空间离散（对偶网格）：

• 主网格（Grid）：定义电场分量（棱边）和磁通量（面）
• 对偶网格（Dual Grid）：定义磁场分量（棱边）和电通量（面）

离散麦克斯韦方程组：

$$\begin{array}{rl}\mathbf{Ce}& =-\frac{d}{dt}\mathbf{b}\\ \tilde{\mathbf{C}}\mathbf{h}& =\frac{d}{dt}\mathbf{d}+\mathbf{j}\\ \mathbf{Sb}& =0\\ \tilde{\mathbf{S}}\mathbf{d}& =\mathbf{q}\end{array}$$

其中，$\mathbf{C}$和$\tilde{\mathbf{C}}$为离散旋度算子，$\mathbf{S}$和$\tilde{\mathbf{S}}$为离散散度算子，$\mathbf{e}$、$\mathbf{h}$、$\mathbf{b}$、$\mathbf{d}$、$\mathbf{j}$为离散场分量。

材料矩阵：

$$\mathbf{d}={\mathbf{M}}_{\epsilon }\mathbf{e},\mathbf{b}={\mathbf{M}}_{\mu }\mathbf{h},\mathbf{j}={\mathbf{M}}_{\sigma }\mathbf{e}$$

时域推进（蛙跳格式）：

$$\begin{array}{rl}{\mathbf{h}}^{n+1/2}& ={\mathbf{h}}^{n-1/2}-\Delta t{\mathbf{M}}_{\mu }^{-1}\tilde{\mathbf{C}}{\mathbf{e}}^n\\ {\mathbf{e}}^{n+1}& ={\mathbf{e}}^n+\Delta t{\mathbf{M}}_{\epsilon }^{-1}(\tilde{\mathbf{C}}{\mathbf{h}}^{n+1/2}-{\mathbf{j}}^{n+1/2})\end{array}$$

稳定性条件（CFL条件）：

$$\Delta t\le \frac{1}{c\sqrt{\frac{1}{\Delta x^2}+\frac{1}{\Delta y^2}+\frac{1}{\Delta z^2}}}$$

2.2.3 求解器体系

CST提供多种求解器以应对不同应用场景：

1. 时域求解器（Transient Solver）

• 基于FIT的时域全波仿真
• 适用于宽带、非线性、瞬态问题
• 支持GPU加速

2. 频域求解器（Frequency Domain Solver）

• 基于FEM的频域求解
• 适用于谐振结构、窄带问题
• 支持自适应网格

3. 积分方程求解器（Integral Equation Solver）

• 基于MoM和MLFMM
• 适用于天线、RCS分析
• 高效处理开放边界问题

4. 渐近求解器（Asymptotic Solver）

• 基于PO/PTD/UTD
• 适用于电大尺寸目标（>10λ）
• 快速天线安装性能评估

5. 本征模求解器（Eigenmode Solver）

• 计算谐振腔模式
• 用于滤波器、谐振器设计

2.2.4 优势与局限

优势：

• 宽带效率：一次时域仿真获得全频段S参数
• 多种求解器：根据问题特点选择最优算法
• GPU加速：支持NVIDIA GPU显著加速时域仿真
• 电路协同：内置电路仿真器，支持场路协同
• 易用性：界面友好，建模效率高

局限：

• 精度权衡：时域方法在谐振结构分析中需要足够长的仿真时间
• 色散材料：时域方法处理复杂色散材料较困难
• 网格依赖：六面体网格对复杂几何适应性不如四面体

2.3 FEKO

2.3.1 软件概述

FEKO是Altair公司开发的三维全波电磁仿真软件，以矩量法（MoM）为核心，结合多层快速多极子方法（MLFMM）和渐近方法（PO/UTD），在天线设计和电磁散射分析领域具有显著优势。

核心特点：

• 矩量法（MoM）：基于积分方程的精确全波方法
• MLFMM加速：高效处理电大尺寸问题
• 混合方法：MoM-PO、MoM-UTD、FEM-MoM混合
• 专用天线工具：丰富的天线建模和分析功能

2.3.2 数值方法原理

矩量法（MoM）：

MoM基于电场积分方程（EFIE）或磁场积分方程（MFIE）：

电场积分方程（EFIE）：

$${\mathbf{E}}^i(\mathbf{r})={\int }_S\left[j\omega {\mu }_0{\mathbf{J}}_s({\mathbf{r}}^{\prime })G(\mathbf{r},{\mathbf{r}}^{\prime })+\frac{1}{j\omega {\epsilon }_0}{\nabla }^{\prime }\cdot {\mathbf{J}}_s({\mathbf{r}}^{\prime })\nabla G(\mathbf{r},{\mathbf{r}}^{\prime })\right]d{S}^{\prime }$$

其中，$G(\mathbf{r},{\mathbf{r}}^{\prime })=\frac{e^{-jk|\mathbf{r}-{\mathbf{r}}^{\prime }|}}{4\pi |\mathbf{r}-{\mathbf{r}}^{\prime }|}$为自由空间格林函数。

离散过程：

1. 基函数展开：表面电流用RWG（Rao-Wilton-Glisson）基函数展开：
   $${\mathbf{J}}_s(\mathbf{r})=\sum _{n=1}^N{I}_n{\mathbf{f}}_n(\mathbf{r})$$

2. 伽辽金测试：用相同基函数作为测试函数

3. 矩阵方程：形成阻抗矩阵方程
   $$\mathbf{ZI}=\mathbf{V}$$

其中，阻抗矩阵元素：
$$Z_{mn}={\int }_{T_m}{\mathbf{f}}_m(\mathbf{r})\cdot {\int }_{T_n}\left[j\omega {\mu }_0{\mathbf{f}}_n({\mathbf{r}}^{\prime })G-\frac{1}{j\omega {\epsilon }_0}{\nabla }^{\prime }\cdot {\mathbf{f}}_n\nabla G\right]d{S}^{\prime }dS$$

多层快速多极子方法（MLFMM）：

对于电大尺寸问题，直接求解MoM矩阵计算复杂度高（O(N²)或O(N³)）。MLFMM通过快速多极子展开将复杂度降至O(N log N)：

多极子展开：

$$\frac{e^{-jk|\mathbf{r}-{\mathbf{r}}^{\prime }|}}{|\mathbf{r}-{\mathbf{r}}^{\prime }|}\approx \frac{ik}{(4\pi {)}^2}\int d^2\hat{k}{e}^{-ik\hat{k}\cdot (\mathbf{r}-{\mathbf{r}}_c)}{T}_L(\hat{k},{\mathbf{r}}_c-{\mathbf{r}}_c^{\prime })e^{ik\hat{k}\cdot ({\mathbf{r}}^{\prime }-{\mathbf{r}}_c^{\prime })}$$

其中，$T_L$为转移函数，${\mathbf{r}}_c$和${\mathbf{r}}_c^{\prime }$为组中心。

2.3.3 混合方法

FEKO支持多种混合方法以高效处理复杂问题：

1. MoM-PO混合

• 天线附近用MoM精确建模
• 电大平台用PO近似
• 适用于天线安装性能分析

2. MoM-UTD混合

• 结合MoM和一致性绕射理论
• 处理大型平台和边缘绕射

3. FEM-MoM混合

• 非均匀介质区域用FEM
• 均匀区域用MoM
• 适用于含复杂介质的辐射问题

2.3.4 优势与局限

优势：

• 开放边界：MoM天然处理开放辐射问题
• 电大尺寸：MLFMM可处理数百波长规模问题
• 天线专用：丰富的天线建模和分析工具
• 混合方法：灵活组合多种算法
• 计算效率：矩阵维度仅与表面网格相关

局限：

• 材料限制：MoM对非均匀、各向异性材料建模困难
• 矩阵求解：稠密矩阵求解内存需求大
• 宽带效率：频域方法需逐点计算
• 几何建模：表面网格生成较复杂

2.4 COMSOL Multiphysics

2.4.1 软件概述

COMSOL Multiphysics是多物理场仿真平台的代表，其RF模块和波动光学模块提供强大的电磁场仿真能力。COMSOL以有限元法为基础，最大特点是灵活的多物理场耦合能力。

核心特点：

• 多物理场耦合：电磁-热-结构-流体-化学多场协同
• 有限元法：基于弱形式的FEM求解器
• 方程自定义：支持用户自定义偏微分方程
• 应用导向：丰富的物理场接口和材料库

2.4.2 数值方法原理

COMSOL基于有限元法的弱形式求解。对于电磁问题，从麦克斯韦方程组出发建立弱形式：

矢量波动方程弱形式：

$${\int }_{\Omega }\left(\frac{1}{{\mu }_r}\nabla \times \mathbf{E}\cdot \nabla \times \mathbf{v}-k_0^2{\epsilon }_r\mathbf{E}\cdot \mathbf{v}\right)d\Omega ={\int }_{\partial \Omega }\mathbf{v}\cdot (\hat{n}\times \nabla \times \mathbf{E})dS$$

其中，$\mathbf{v}$为测试函数。

多物理场耦合：

COMSOL通过耦合变量实现多物理场协同：

电磁-热耦合：
$$\rho C_p\frac{\partial T}{\partial t}-\nabla \cdot (k\nabla T)=Q_{em}$$

其中，$Q_{em}=\frac{1}{2}\omega {\epsilon }_0{\epsilon }^{\prime \prime }|\mathbf{E}{|}^2$为电磁损耗功率密度。

电磁-结构耦合：
$$\nabla \cdot \mathbf{\sigma }+{\mathbf{f}}_{em}=\rho \frac{{\partial }^2\mathbf{u}}{\partial t^2}$$

其中，${\mathbf{f}}_{em}=\mathbf{J}\times \mathbf{B}$为电磁力密度。

2.4.3 主要功能模块

1. RF模块

• 电磁波频域接口
• 端口激励和S参数计算
• 远场辐射分析

2. 波动光学模块

• 波束包络接口（大尺度光学）
• 电磁波瞬态接口
• 非线性光学材料支持

3. AC/DC模块

• 静电、静磁、准静态电磁
• 电机、变压器、传感器仿真

4. 等离子体模块

• 等离子体波仿真
• 放电过程模拟

2.4.4 优势与局限

优势：

• 多物理场：业界领先的多场耦合能力
• 灵活性：支持用户自定义方程和材料
• 应用广泛：从低频到光频全覆盖
• 教育友好：直观的物理场设置界面
• 材料库：丰富的材料数据库

局限：

• 计算效率：通用性导致特定问题效率不如专用软件
• 电大尺寸：对电大尺寸问题处理能力有限
• 学习曲线：多物理场概念需要理解
• 内存需求：多物理场耦合增加计算负担

2.5 其他商业软件

2.5.1 Keysight ADS

ADS（Advanced Design System）是Keysight Technologies的射频/微波电路仿真平台，以电路仿真和电磁协同仿真著称。

核心特点：

• 电路仿真：谐波平衡、包络仿真、瞬态仿真
• Momentum：2.5D MoM电磁仿真器
• EMPro：3D FEM电磁仿真器
• 系统集成：从电路到系统的完整链路仿真

适用场景：

• 微波集成电路（MMIC）设计
• 射频前端系统仿真
• 电路-电磁协同优化

2.5.2 Altair Flux

Flux是Altair公司的低频电磁仿真软件，专注于电机、变压器、传感器等设备的电磁场分析。

核心特点：

• 有限元法：2D/3D FEM求解器
• 运动仿真：支持旋转和直线运动
• 多物理场：电磁-热-结构耦合
• 电路耦合：与电路仿真器协同

适用场景：

• 旋转电机设计
• 变压器和电感器
• 电磁执行器和传感器

2.5.3 JMAG

JMAG是日本JSOL公司开发的电磁场仿真软件，在电机设计领域具有领先地位。

核心特点：

• 电机专用：针对电机优化的求解器和界面
• 材料建模：先进的铁损模型和磁滞模型
• 控制耦合：与MATLAB/Simulink协同仿真
• 快速求解：高效的时间步进算法

适用场景：

• 各类电机（感应、永磁、同步磁阻）
• 电机控制系统
• 电磁振动噪声分析

---

3. 开源电磁仿真软件

3.1 MEEP

3.1.1 软件概述

MEEP（MIT Electromagnetic Equation Propagation）是麻省理工学院开发的免费FDTD仿真软件，采用C++编写，提供Python接口。MEEP在光子学、纳米光学、等离子体学等领域广泛应用。

核心特点：

• 免费开源：GPL许可证，完全免费
• 亚像素平滑：提高材料界面精度
• 并行计算：支持MPI和OpenMP并行
• 材料库：支持多种色散材料模型

3.1.2 技术特点

亚像素平均：

MEEP采用亚像素平均技术提高材料界面精度：

$${\epsilon }_{eff}=\frac{{\int }_{V_{pixel}}\epsilon (\mathbf{r})dV}{V_{pixel}}$$

对于曲面界面，通过面积加权平均减少阶梯近似误差。

材料模型：

支持多种色散材料模型：

洛伦兹模型：
$$\epsilon (\omega )={\epsilon }_{\infty }+\sum _n\frac{{\sigma }_n{\omega }_n^2}{{\omega }_n^2-{\omega }^2-i\omega {\gamma }_n}$$

Drude模型：
$$\epsilon (\omega )={\epsilon }_{\infty }-\frac{{\omega }_p^2}{{\omega }^2+i\omega \gamma }$$

3.1.3 Python接口示例

import meep as mp

# 定义计算单元
cell = mp.Vector3(16, 8, 0)

# 定义几何结构
geometry = [
    mp.Block(mp.Vector3(mp.inf, 1, mp.inf),
             center=mp.Vector3(0, 0),
             material=mp.Medium(epsilon=12))
]

# 定义光源
sources = [
    mp.Source(mp.ContinuousSource(frequency=0.15),
              component=mp.Ez,
              center=mp.Vector3(-7, 0))
]

# 定义边界条件
pml_layers = [mp.PML(1.0)]

# 设置分辨率
resolution = 10

# 创建仿真对象
sim = mp.Simulation(cell_size=cell,
                    boundary_layers=pml_layers,
                    geometry=geometry,
                    sources=sources,
                    resolution=resolution)

# 运行仿真
sim.run(until=200)

3.2 OpenEMS

3.2.1 软件概述

OpenEMS是德国TU Darmstadt开发的免费FDTD仿真软件，采用C++编写，提供MATLAB/Octave和Python接口。OpenEMS专注于高频电磁仿真，支持复杂材料和结构。

核心特点：

• 免费开源：GPL许可证
• ECAD集成：支持KiCad、Cadence等PCB设计导入
• 材料模型：支持各向异性、色散、非线性材料
• 并行计算：支持MPI并行

3.2.2 技术特点

完美匹配层（PML）：

OpenEMS实现Berenger PML和UPML吸收边界：

$${\epsilon }_{PML}(x)=\epsilon \left(1+\frac{{\sigma }_x(x)}{j\omega {\epsilon }_0}\right)$$

其中，${\sigma }_x(x)={\sigma }_{max}{\left(\frac{x}{d}\right)}^m$为电导率剖面。

近远场变换：

支持近场到远场的变换计算辐射方向图：

$${\mathbf{E}}_{far}(\theta ,\varphi )=\frac{jk{e}^{-jkr}}{4\pi r}{\int }_S\left[\hat{r}\times {\mathbf{M}}_s({\mathbf{r}}^{\prime })+\hat{r}\times (\hat{r}\times {\mathbf{J}}_s({\mathbf{r}}^{\prime }))\right]e^{jk\hat{r}\cdot {\mathbf{r}}^{\prime }}d{S}^{\prime }$$

3.3 ElmerFEM

3.3.1 软件概述

ElmerFEM是芬兰CSC开发的免费多物理场有限元软件，包含电磁场求解器。ElmerFEM采用有限元法，支持低频和高频电磁仿真。

核心特点：

• 免费开源：GPL许可证
• 多物理场：电磁-热-结构-流体耦合
• 并行计算：支持MPI并行
• GUI界面：提供图形用户界面

3.3.2 电磁求解器

静磁求解器：
求解矢量泊松方程：
$$\nabla \times \left(\frac{1}{\mu }\nabla \times \mathbf{A}\right)=\mathbf{J}$$

涡流求解器：
求解时谐涡流方程：
$$\nabla \times \left(\frac{1}{\mu }\nabla \times \mathbf{E}\right)+j\omega \sigma \mathbf{E}=-j\omega {\mathbf{J}}_s$$

波求解器：
求解矢量波动方程：
$$\nabla \times \left(\frac{1}{{\mu }_r}\nabla \times \mathbf{E}\right)-k_0^2{\epsilon }_r\mathbf{E}=0$$

3.4 其他开源软件

3.4.1 gprMax

gprMax是专门用于探地雷达（GPR）仿真的FDTD软件，采用Python/Cython编写。

特点：

• GPR专用：针对探地雷达优化
• 复杂介质：支持复杂土壤模型
• 天线建模：内置天线模型库

3.4.2 FEniCS

FEniCS是自动化有限元求解平台，支持用户以接近数学描述的方式定义和求解PDE。

特点：

• 高度自动化：从变分形式自动生成求解器
• 多语言接口：Python和C++接口
• 并行计算：支持大规模并行

---

4. 数值方法对比分析

4.1 有限元法（FEM）vs 时域有限差分法（FDTD）

4.1.1 理论基础对比

特性	FEM	FDTD
数学基础	变分原理/加权残差	差分近似/直接离散
网格类型	非结构化（四面体）	结构化（六面体/Yee网格）
场表示	连续基函数	离散网格点
求解域	频域为主	时域为主
矩阵类型	稀疏对称矩阵	显式迭代，无矩阵求解

4.1.2 计算特性对比

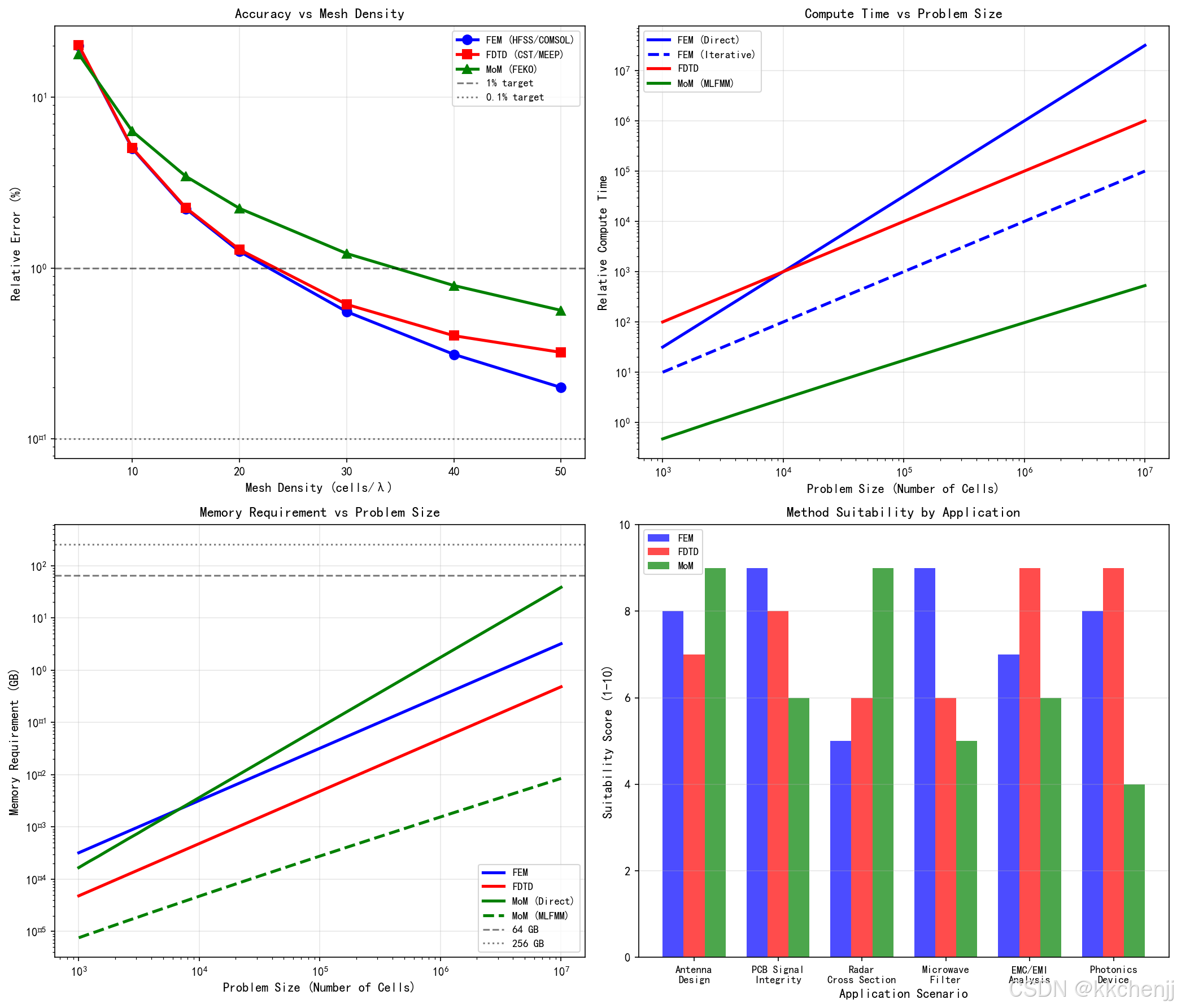

内存需求：

FEM：$O(N)$，其中$N$为网格单元数，稀疏矩阵存储

FDTD：$O(N)$，仅需存储场分量，内存效率高

计算复杂度：

FEM：直接求解$O(N^{1.5})$-$O(N^2)$，迭代求解$O(N)$-$O(N^{1.5})$

FDTD：$O(N\times N_t)$，$N_t$为时间步数，线性复杂度

宽带效率：

FEM：需逐频点计算，宽带问题效率低

FDTD：一次时域仿真+FFT获得全频段响应，宽带效率高

4.1.3 适用场景对比

FEM优势场景：

• 复杂几何结构（曲面、精细细节）
• 非均匀、各向异性材料
• 谐振结构（高Q值腔体）
• 窄带问题

FDTD优势场景：

• 宽带响应分析
• 瞬态电磁脉冲
• 非线性材料
• 周期性结构

4.2 矩量法（MoM）vs 有限元法（FEM）

4.2.1 理论基础对比

特性	MoM	FEM
方程类型	积分方程	微分方程
离散对象	表面电流	体积场分布
矩阵类型	稠密矩阵	稀疏矩阵
边界处理	自动满足辐射条件	需设置吸收边界
未知数	表面网格数	体积网格数

4.2.2 计算特性对比

矩阵维度：

MoM：$N_s\times N_s$，$N_s$为表面网格数

FEM：$N_v\times N_v$，$N_v$为体积网格数，但稀疏

求解复杂度：

MoM：直接求解$O(N_s^3)$，MLFMM加速后$O(N_s\log N_s)$

FEM：迭代求解$O(N_v)$-$O(N_v^{1.5})$

内存需求：

MoM：$O(N_s^2)$（稠密矩阵），MLFMM可降低至$O(N_s\log N_s)$

FEM：$O(N_v)$（稀疏矩阵）

4.2.3 适用场景对比

MoM优势场景：

• 开放辐射问题（天线、RCS）
• 电大尺寸金属结构
• 均匀介质或分层介质
• 远场计算

FEM优势场景：

• 封闭或半封闭结构
• 复杂非均匀介质
• 谐振腔分析
• 多物理场耦合

4.3 各种方法的计算复杂度总结

方法	内存复杂度	时间复杂度	适用规模
FEM（直接）	$O(N)$	$O(N^{1.5})$-$O(N^2)$	中小规模（<100万网格）
FEM（迭代）	$O(N)$	$O(N)$-$O(N^{1.5})$	大规模（<1000万网格）
FDTD	$O(N)$	$O(N\times N_t)$	大规模（<10亿网格）
MoM（直接）	$O(N^2)$	$O(N^3)$	小规模（<1万未知量）
MoM（MLFMM）	$O(N\log N)$	$O(N\log N)$	电大尺寸（<1000万未知量）
PO/UTD	$O(N)$	$O(N)$	超电大（>100λ）

---

5. Python仿真：软件性能对比分析

5.1 数值方法精度对比

以下Python代码对比FEM、FDTD、MoM三种方法在不同网格密度下的计算精度。

# -*- coding: utf-8 -*-
"""
电磁仿真方法精度对比
主题059：电磁仿真软件对比
"""
import matplotlib
matplotlib.use('Agg')
import numpy as np
import matplotlib.pyplot as plt
from scipy import linalg, sparse
from scipy.sparse import linalg as sparse_linalg
import warnings
warnings.filterwarnings('ignore')
import os

output_dir = r'd:\文档\500仿真领域\工程仿真\电磁场仿真\主题059'
os.makedirs(output_dir, exist_ok=True)

plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False
plt.rcParams['figure.dpi'] = 150

class MethodComparison:
    """电磁仿真方法对比分析类"""

    def __init__(self):
        self.c = 3e8  # 光速
        self.mu_0 = 4 * np.pi * 1e-7
        self.eps_0 = 8.854e-12

    def fem_accuracy(self, mesh_density, wavelength):
        """
        FEM精度分析
        基于有限元理论误差估计

        参数:
            mesh_density: 每波长网格数
            wavelength: 波长 (m)

        返回:
            error: 相对误差 (%)
        """
        # FEM误差与h^2成正比（二阶元）
        h = wavelength / mesh_density
        # 误差模型：误差 ~ C * (h/λ)^2
        C = 5.0  # 经验常数
        error = C * (h / wavelength)**2 * 100
        return error

    def fdtd_accuracy(self, mesh_density, time_steps_per_period):
        """
        FDTD精度分析

        参数:
            mesh_density: 每波长网格数
            time_steps_per_period: 每周期时间步数

        返回:
            error: 相对误差 (%)
        """
        # 空间离散误差
        dx_error = 1.0 / mesh_density**2 * 100
        # 时间离散误差
        dt_error = 1.0 / time_steps_per_period**2 * 100
        # 数值色散误差
        dispersion_error = 0.5 * (np.pi / mesh_density)**2 * 100

        total_error = np.sqrt(dx_error**2 + dt_error**2 + dispersion_error**2)
        return total_error

    def mom_accuracy(self, mesh_density, electrical_size):
        """
        MoM精度分析

        参数:
            mesh_density: 每波长网格数
            electrical_size: 电尺寸 (波长)

        返回:
            error: 相对误差 (%)
        """
        # MoM误差与基函数近似精度相关
        # 对于RWG基函数，误差 ~ C / N^1.5
        N = mesh_density**2 * electrical_size**2  # 表面网格数
        C = 2.0
        error = C / N**0.75 * 100
        return error

    def compute_time_fem(self, N, solver_type='direct'):
        """
        FEM计算时间估计

        参数:
            N: 网格单元数
            solver_type: 'direct' 或 'iterative'

        返回:
            time: 计算时间 (相对单位)
        """
        if solver_type == 'direct':
            # 直接求解器: O(N^1.5)
            time = N**1.5 / 1000
        else:
            # 迭代求解器: O(N)
            time = N / 100
        return time

    def compute_time_fdtd(self, N, time_steps):
        """
        FDTD计算时间估计

        参数:
            N: 网格单元数
            time_steps: 时间步数

        返回:
            time: 计算时间 (相对单位)
        """
        # FDTD: O(N * Nt)
        time = N * time_steps / 10000
        return time

    def compute_time_mom(self, N, method='direct'):
        """
        MoM计算时间估计

        参数:
            N: 未知量数
            method: 'direct' 或 'MLFMM'

        返回:
            time: 计算时间 (相对单位)
        """
        if method == 'direct':
            # 直接求解: O(N^3)
            time = N**3 / 1e9
        else:
            # MLFMM: O(N log N)
            time = N * np.log(N + 1) / 1000
        return time

    def memory_requirement_fem(self, N):
        """FEM内存需求"""
        # 稀疏矩阵存储
        nnz = N * 20  # 每行非零元数（估计）
        memory = nnz * 16 / 1e9  # GB (complex double)
        return memory

    def memory_requirement_fdtd(self, N):
        """FDTD内存需求"""
        # 存储6个场分量
        memory = N * 6 * 8 / 1e9  # GB (double)
        return memory

    def memory_requirement_mom(self, N, method='direct'):
        """MoM内存需求"""
        if method == 'direct':
            # 稠密矩阵
            memory = N**2 * 16 / 1e9  # GB
        else:
            # MLFMM
            memory = N * np.log(N + 1) * 16 / 1e9  # GB
        return memory

# 创建对比分析实例
comparison = MethodComparison()

# 1. 精度对比图
fig, axes = plt.subplots(2, 2, figsize=(14, 12))

# 1.1 不同网格密度下的精度
mesh_densities = np.array([5, 10, 15, 20, 30, 40, 50])
wavelength = 1.0  # 1m

fem_errors = [comparison.fem_accuracy(md, wavelength) for md in mesh_densities]
fdtd_errors = [comparison.fdtd_accuracy(md, 20) for md in mesh_densities]  # 每周期20步
mom_errors = [comparison.mom_accuracy(md, 1.0) for md in mesh_densities]

axes[0, 0].semilogy(mesh_densities, fem_errors, 'b-o', linewidth=2.5, markersize=8, label='FEM (HFSS/COMSOL)')
axes[0, 0].semilogy(mesh_densities, fdtd_errors, 'r-s', linewidth=2.5, markersize=8, label='FDTD (CST/MEEP)')
axes[0, 0].semilogy(mesh_densities, mom_errors, 'g-^', linewidth=2.5, markersize=8, label='MoM (FEKO)')
axes[0, 0].axhline(y=1.0, color='k', linestyle='--', alpha=0.5, label='1% target')
axes[0, 0].axhline(y=0.1, color='k', linestyle=':', alpha=0.5, label='0.1% target')
axes[0, 0].set_xlabel('Mesh Density (cells/λ)', fontsize=11)
axes[0, 0].set_ylabel('Relative Error (%)', fontsize=11)
axes[0, 0].set_title('Accuracy vs Mesh Density', fontsize=12, fontweight='bold')
axes[0, 0].legend(fontsize=9)
axes[0, 0].grid(True, alpha=0.3)

# 1.2 计算时间对比
problem_sizes = np.logspace(3, 7, 50)  # 1K到10M网格

fem_direct_time = [comparison.compute_time_fem(N, 'direct') for N in problem_sizes]
fem_iter_time = [comparison.compute_time_fem(N, 'iterative') for N in problem_sizes]
fdtd_time = [comparison.compute_time_fdtd(N, 1000) for N in problem_sizes]
mom_direct_time = [comparison.compute_time_mom(int(N**0.67), 'direct') for N in problem_sizes]
mom_mlfmm_time = [comparison.compute_time_mom(int(N**0.67), 'MLFMM') for N in problem_sizes]

axes[0, 1].loglog(problem_sizes, fem_direct_time, 'b-', linewidth=2.5, label='FEM (Direct)')
axes[0, 1].loglog(problem_sizes, fem_iter_time, 'b--', linewidth=2.5, label='FEM (Iterative)')
axes[0, 1].loglog(problem_sizes, fdtd_time, 'r-', linewidth=2.5, label='FDTD')
axes[0, 1].loglog(problem_sizes, mom_mlfmm_time, 'g-', linewidth=2.5, label='MoM (MLFMM)')
axes[0, 1].set_xlabel('Problem Size (Number of Cells)', fontsize=11)
axes[0, 1].set_ylabel('Relative Compute Time', fontsize=11)
axes[0, 1].set_title('Compute Time vs Problem Size', fontsize=12, fontweight='bold')
axes[0, 1].legend(fontsize=9)
axes[0, 1].grid(True, alpha=0.3)

# 1.3 内存需求对比
fem_memory = [comparison.memory_requirement_fem(N) for N in problem_sizes]
fdtd_memory = [comparison.memory_requirement_fdtd(N) for N in problem_sizes]
mom_direct_memory = [comparison.memory_requirement_mom(int(N**0.67), 'direct') for N in problem_sizes]
mom_mlfmm_memory = [comparison.memory_requirement_mom(int(N**0.67), 'MLFMM') for N in problem_sizes]

axes[1, 0].loglog(problem_sizes, fem_memory, 'b-', linewidth=2.5, label='FEM')
axes[1, 0].loglog(problem_sizes, fdtd_memory, 'r-', linewidth=2.5, label='FDTD')
axes[1, 0].loglog(problem_sizes, mom_direct_memory, 'g-', linewidth=2.5, label='MoM (Direct)')
axes[1, 0].loglog(problem_sizes, mom_mlfmm_memory, 'g--', linewidth=2.5, label='MoM (MLFMM)')
axes[1, 0].axhline(y=64, color='k', linestyle='--', alpha=0.5, label='64 GB')
axes[1, 0].axhline(y=256, color='k', linestyle=':', alpha=0.5, label='256 GB')
axes[1, 0].set_xlabel('Problem Size (Number of Cells)', fontsize=11)
axes[1, 0].set_ylabel('Memory Requirement (GB)', fontsize=11)
axes[1, 0].set_title('Memory Requirement vs Problem Size', fontsize=12, fontweight='bold')
axes[1, 0].legend(fontsize=9)
axes[1, 0].grid(True, alpha=0.3)

# 1.4 不同应用场景的方法选择
scenarios = ['Antenna\nDesign', 'PCB Signal\nIntegrity', 'Radar\nCross Section',
             'Microwave\nFilter', 'EMC/EMI\nAnalysis', 'Photonics\nDevice']

# 评分矩阵 (1-10分)
fem_scores = [8, 9, 5, 9, 7, 8]
fdtd_scores = [7, 8, 6, 6, 9, 9]
mom_scores = [9, 6, 9, 5, 6, 4]

x = np.arange(len(scenarios))
width = 0.25

axes[1, 1].bar(x - width, fem_scores, width, label='FEM', color='blue', alpha=0.7)
axes[1, 1].bar(x, fdtd_scores, width, label='FDTD', color='red', alpha=0.7)
axes[1, 1].bar(x + width, mom_scores, width, label='MoM', color='green', alpha=0.7)
axes[1, 1].set_xlabel('Application Scenario', fontsize=11)
axes[1, 1].set_ylabel('Suitability Score (1-10)', fontsize=11)
axes[1, 1].set_title('Method Suitability by Application', fontsize=12, fontweight='bold')
axes[1, 1].set_xticks(x)
axes[1, 1].set_xticklabels(scenarios, fontsize=9)
axes[1, 1].legend(fontsize=9)
axes[1, 1].grid(True, alpha=0.3, axis='y')
axes[1, 1].set_ylim(0, 10)

plt.tight_layout()
plt.savefig(f'{output_dir}/method_comparison.png', dpi=150, bbox_inches='tight')
plt.close()
print("Method comparison plot saved")

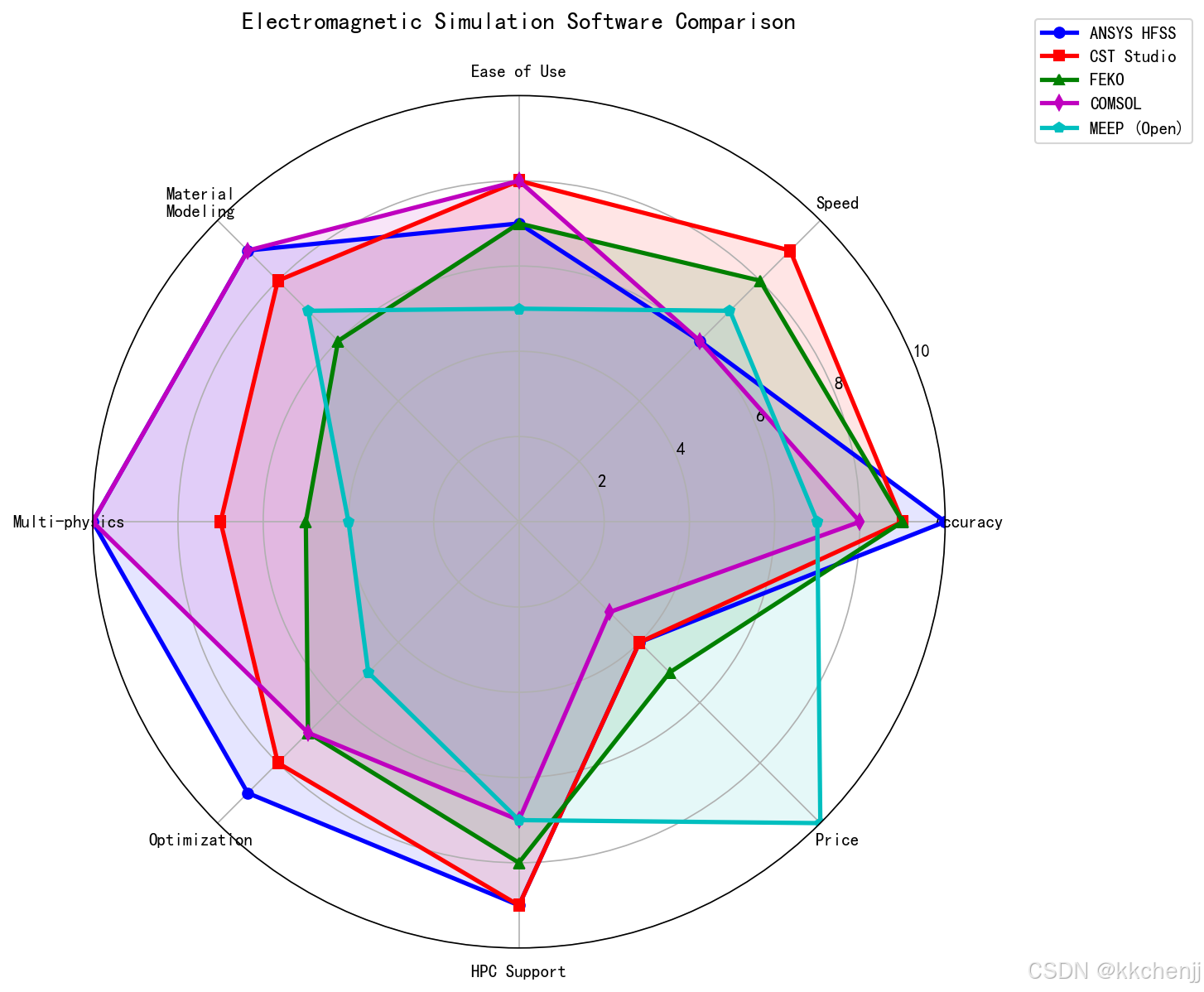

# 2. 商业软件功能对比雷达图
fig, ax = plt.subplots(figsize=(10, 10), subplot_kw=dict(projection='polar'))

categories = ['Accuracy', 'Speed', 'Ease of Use', 'Material\nModeling',
              'Multi-physics', 'Optimization', 'HPC Support', 'Price']
N = len(categories)

# 各软件评分 (1-10)
hfss_scores = [10, 6, 7, 9, 10, 9, 9, 4]
cst_scores = [9, 9, 8, 8, 7, 8, 9, 4]
feko_scores = [9, 8, 7, 6, 5, 7, 8, 5]
comsol_scores = [8, 6, 8, 9, 10, 7, 7, 3]
meep_scores = [7, 7, 5, 7, 4, 5, 7, 10]

angles = [n / float(N) * 2 * np.pi for n in range(N)]
angles += angles[:1]

hfss_scores += hfss_scores[:1]
cst_scores += cst_scores[:1]
feko_scores += feko_scores[:1]
comsol_scores += comsol_scores[:1]
meep_scores += meep_scores[:1]

ax.plot(angles, hfss_scores, 'b-o', linewidth=2.5, label='ANSYS HFSS')
ax.fill(angles, hfss_scores, 'b', alpha=0.1)
ax.plot(angles, cst_scores, 'r-s', linewidth=2.5, label='CST Studio')
ax.fill(angles, cst_scores, 'r', alpha=0.1)
ax.plot(angles, feko_scores, 'g-^', linewidth=2.5, label='FEKO')
ax.fill(angles, feko_scores, 'g', alpha=0.1)
ax.plot(angles, comsol_scores, 'm-d', linewidth=2.5, label='COMSOL')
ax.fill(angles, comsol_scores, 'm', alpha=0.1)
ax.plot(angles, meep_scores, 'c-p', linewidth=2.5, label='MEEP (Open)')
ax.fill(angles, meep_scores, 'c', alpha=0.1)

ax.set_xticks(angles[:-1])
ax.set_xticklabels(categories, fontsize=10)
ax.set_ylim(0, 10)
ax.set_title('Electromagnetic Simulation Software Comparison', fontsize=14, fontweight='bold', pad=20)
ax.legend(loc='upper right', bbox_to_anchor=(1.3, 1.1), fontsize=10)
ax.grid(True)

plt.tight_layout()
plt.savefig(f'{output_dir}/software_radar.png', dpi=150, bbox_inches='tight')
plt.close()
print("Software radar plot saved")

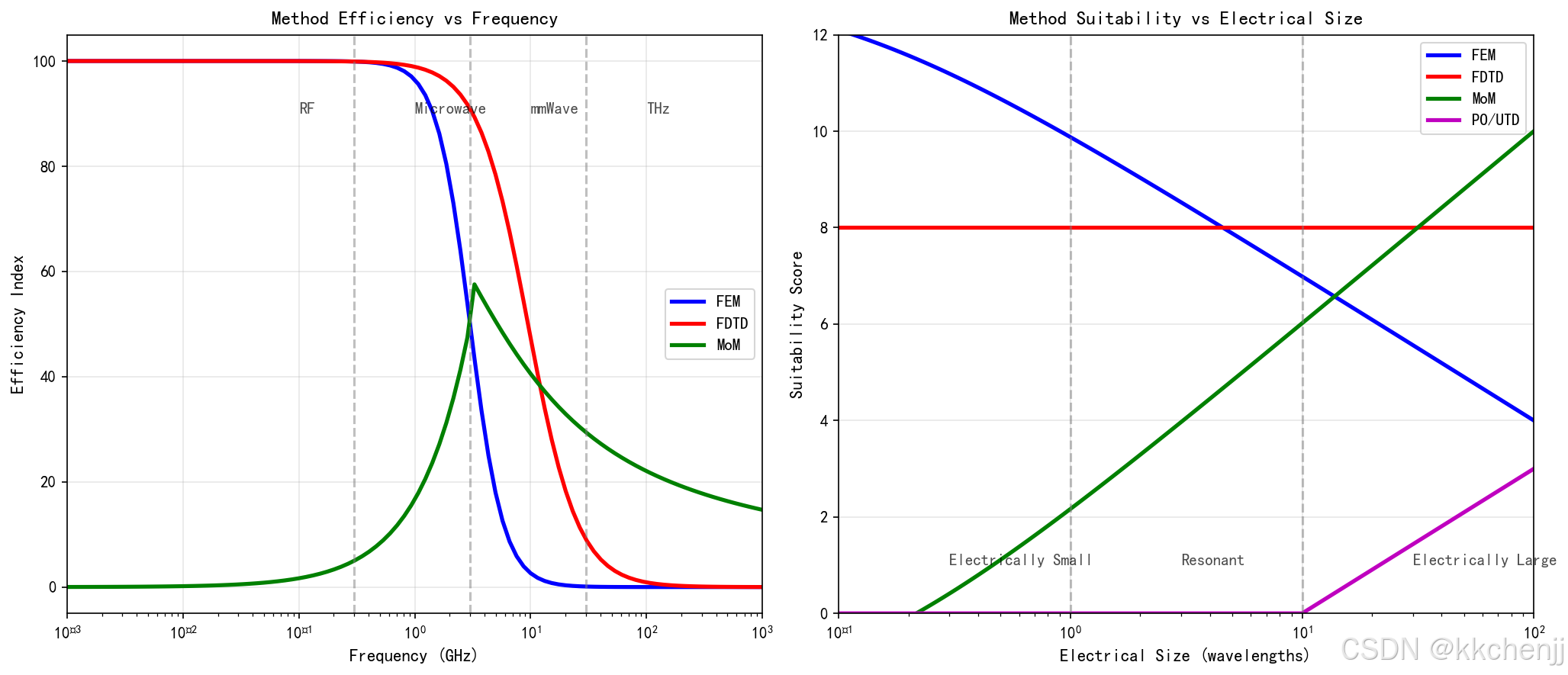

# 3. 不同频率范围的方法效率
fig, axes = plt.subplots(1, 2, figsize=(14, 6))

frequencies = np.logspace(6, 12, 100)  # 1MHz到1THz

# 3.1 各方法在不同频率的效率指数
# 假设固定几何尺寸，频率增加意味着电尺寸增加
base_size = 0.1  # 0.1m物理尺寸

fem_efficiency = []
fdtd_efficiency = []
mom_efficiency = []

for f in frequencies:
    wavelength = 3e8 / f
    electrical_size = base_size / wavelength

    # FEM效率随电尺寸增加而降低（需要更多网格）
    fem_eff = 100 / (1 + electrical_size**3)
    fem_efficiency.append(fem_eff)

    # FDTD效率相对稳定
    fdtd_eff = 100 / (1 + electrical_size**2 * 0.1)
    fdtd_efficiency.append(fdtd_eff)

    # MoM效率随电尺寸增加先升后降（MLFMM优势区间）
    if electrical_size < 1:
        mom_eff = 50 * electrical_size
    else:
        mom_eff = 100 / (1 + np.log(electrical_size + 1))
    mom_efficiency.append(mom_eff)

axes[0].semilogx(frequencies/1e9, fem_efficiency, 'b-', linewidth=2.5, label='FEM')
axes[0].semilogx(frequencies/1e9, fdtd_efficiency, 'r-', linewidth=2.5, label='FDTD')
axes[0].semilogx(frequencies/1e9, mom_efficiency, 'g-', linewidth=2.5, label='MoM')
axes[0].axvline(x=0.3, color='gray', linestyle='--', alpha=0.5)
axes[0].axvline(x=3, color='gray', linestyle='--', alpha=0.5)
axes[0].axvline(x=30, color='gray', linestyle='--', alpha=0.5)
axes[0].text(0.1, 90, 'RF', fontsize=10, alpha=0.7)
axes[0].text(1, 90, 'Microwave', fontsize=10, alpha=0.7)
axes[0].text(10, 90, 'mmWave', fontsize=10, alpha=0.7)
axes[0].text(100, 90, 'THz', fontsize=10, alpha=0.7)
axes[0].set_xlabel('Frequency (GHz)', fontsize=11)
axes[0].set_ylabel('Efficiency Index', fontsize=11)
axes[0].set_title('Method Efficiency vs Frequency', fontsize=12, fontweight='bold')
axes[0].legend(fontsize=10)
axes[0].grid(True, alpha=0.3)
axes[0].set_xlim(0.001, 1000)

# 3.2 不同电尺寸下的方法选择
electrical_sizes = np.logspace(-1, 2, 100)  # 0.1λ到100λ

fem_score = [max(0, 10 - 3*np.log10(es + 0.1)) for es in electrical_sizes]
fdtd_score = [8 for _ in electrical_sizes]  # FDTD相对稳定
mom_score = [min(10, 2 + 4*np.log10(es + 0.1)) for es in electrical_sizes]
po_score = [min(10, max(0, 3*np.log10(es) - 3)) for es in electrical_sizes]

axes[1].semilogx(electrical_sizes, fem_score, 'b-', linewidth=2.5, label='FEM')
axes[1].semilogx(electrical_sizes, fdtd_score, 'r-', linewidth=2.5, label='FDTD')
axes[1].semilogx(electrical_sizes, mom_score, 'g-', linewidth=2.5, label='MoM')
axes[1].semilogx(electrical_sizes, po_score, 'm-', linewidth=2.5, label='PO/UTD')
axes[1].axvline(x=1, color='gray', linestyle='--', alpha=0.5)
axes[1].axvline(x=10, color='gray', linestyle='--', alpha=0.5)
axes[1].text(0.3, 1, 'Electrically Small', fontsize=10, alpha=0.7)
axes[1].text(3, 1, 'Resonant', fontsize=10, alpha=0.7)
axes[1].text(30, 1, 'Electrically Large', fontsize=10, alpha=0.7)
axes[1].set_xlabel('Electrical Size (wavelengths)', fontsize=11)
axes[1].set_ylabel('Suitability Score', fontsize=11)
axes[1].set_title('Method Suitability vs Electrical Size', fontsize=12, fontweight='bold')
axes[1].legend(fontsize=10)
axes[1].grid(True, alpha=0.3)
axes[1].set_xlim(0.1, 100)
axes[1].set_ylim(0, 12)

plt.tight_layout()
plt.savefig(f'{output_dir}/frequency_size_analysis.png', dpi=150, bbox_inches='tight')
plt.close()
print("Frequency and size analysis plot saved")

print("\n" + "="*60)
print("电磁仿真方法对比分析完成")
print("="*60)
print(f"\n精度对比 (20 cells/λ):")
print(f"  FEM误差: {comparison.fem_accuracy(20, 1.0):.3f}%")
print(f"  FDTD误差: {comparison.fdtd_accuracy(20, 20):.3f}%")
print(f"  MoM误差: {comparison.mom_accuracy(20, 1.0):.3f}%")
