Simulink永磁同步电机无速度传感器控制中的模型参考自适应控制（MRAS）仿真模型 附资料 模型参考自适应控制（MRAS）为永磁同步电机的无速度传感器控制提供了一种有效的解决方案。 通过构建参考模型和可调模型，并利用它们之间的输出量差值进行自适应调节，可以实现对电机转速的准确估计和稳定控制。 模型参考自适应控制（MRAS）不仅自适应负载变化，还可以自适应电机参数的变化。 其基本原理在于系统自身具备不断检测被控对象系统的状态和参数的能力，并实时将检测到的被控系统的运行状态与期望状态进行比较。 通过得到的误差值作为控制决策的衡量标准，自适应律会改变控制器的结构和参数，使系统运行在期望的最优状态。

永磁同步电机的无速度传感器控制就像给电动车装了个"隐形的转速表"，而模型参考自适应控制（MRAS）就是那个藏在系统里的智能调节器。今天咱们拆解一个Simulink仿真模型，看看这个黑科技怎么让电机在没装编码器的情况下还能稳如老狗。

MRAS的核心玩法

想象一下有两个双胞胎电机模型：参考模型（理想版）和可调模型（现实版）。参考模型喝着"理想参数"的奶茶，用电压方程优雅地输出电流；可调模型却得面对电阻发热、电感变心的现实世界。这两个模型的电流差就是转速估算的密码，咱们的自适应律就是破译这个密码的密钥。

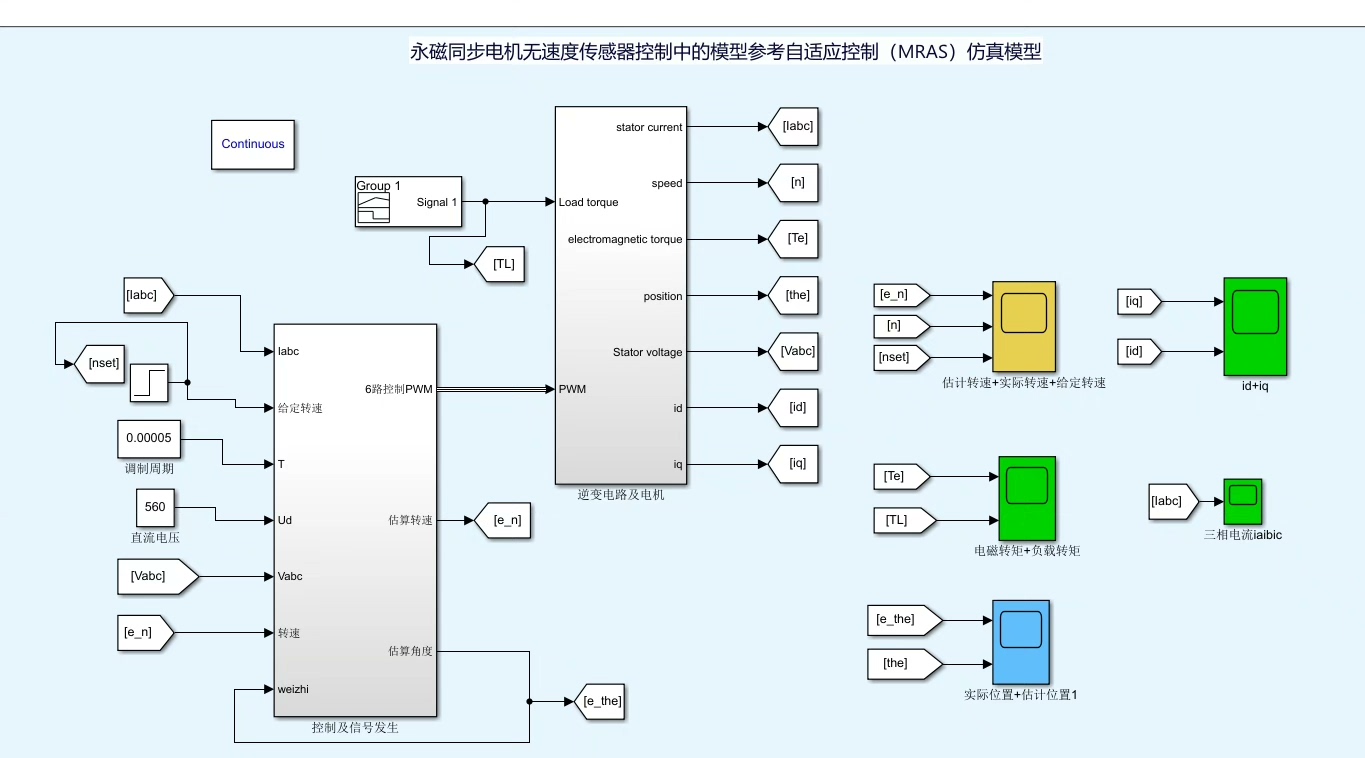

在Simulink里搭这个结构时，重点要看这个自适应律模块：

function dw = adapt_law(e_id, e_iq, id_ref, iq_ref)
    Kp = 0.5;    % 比例系数
    Ki = 120;    % 积分系数
    dw = Kp*(e_id*iq_ref - e_iq*id_ref) + Ki*integral(e_id*iq_ref - e_iq*id_ref);
end

这个算法就像个智能调酒师，把d轴和q轴的电流误差按特定比例混合，调出转速误差的鸡尾酒。比例积分参数设置需要特别注意——Ki值通常比Kp大几十倍，因为电机转动惯量导致的相位滞后需要积分项来补偿。

模型搭建的骚操作

Simulink永磁同步电机无速度传感器控制中的模型参考自适应控制（MRAS）仿真模型 附资料 模型参考自适应控制（MRAS）为永磁同步电机的无速度传感器控制提供了一种有效的解决方案。 通过构建参考模型和可调模型，并利用它们之间的输出量差值进行自适应调节，可以实现对电机转速的准确估计和稳定控制。 模型参考自适应控制（MRAS）不仅自适应负载变化，还可以自适应电机参数的变化。 其基本原理在于系统自身具备不断检测被控对象系统的状态和参数的能力，并实时将检测到的被控系统的运行状态与期望状态进行比较。 通过得到的误差值作为控制决策的衡量标准，自适应律会改变控制器的结构和参数，使系统运行在期望的最优状态。

在Simulink里搭建可调模型时，电流模型要用转子坐标系方程：

% 可调模型状态方程
function [did, diq] = adjustable_model(id, iq, vd, vq, wr_est)
    Rs = 2.8; Ld = 0.0085; Lq = 0.0085; lambda = 0.175;
    did = (vd - Rs*id + Lq*wr_est*iq)/Ld;
    diq = (vq - Rs*iq - Ld*wr_est*id - lambda*wr_est)/Lq;
end

这个方程组的参数设置藏着玄机：Ld和Lq取值相近时能增强参数鲁棒性，lambda（永磁体磁链）的精度直接影响低速性能。建议用离线参数辨识的结果填充这些值，比直接看datasheet靠谱得多。

调参避坑指南

当看到转速估计出现"抽风"振荡时，八成是自适应律的PI参数在作妖。这里有个祖传调参口诀：

1. 先把Ki设为零，慢慢增大Kp直到系统开始微颤
2. 固定这个Kp值，逐步增加Ki直到震荡消失
3. 负载突变测试时，如果恢复时间超过0.2秒，Ki需要再加20%

仿真中遇到过这样的名场面：空载时转速稳得像条直线，突然加个额定负载转矩，估算转速直接来了个自由落体。后来发现是可调模型里的交叉耦合项没处理好，在电流模型里补了个转速前馈补偿项才解决。

性能验证彩蛋

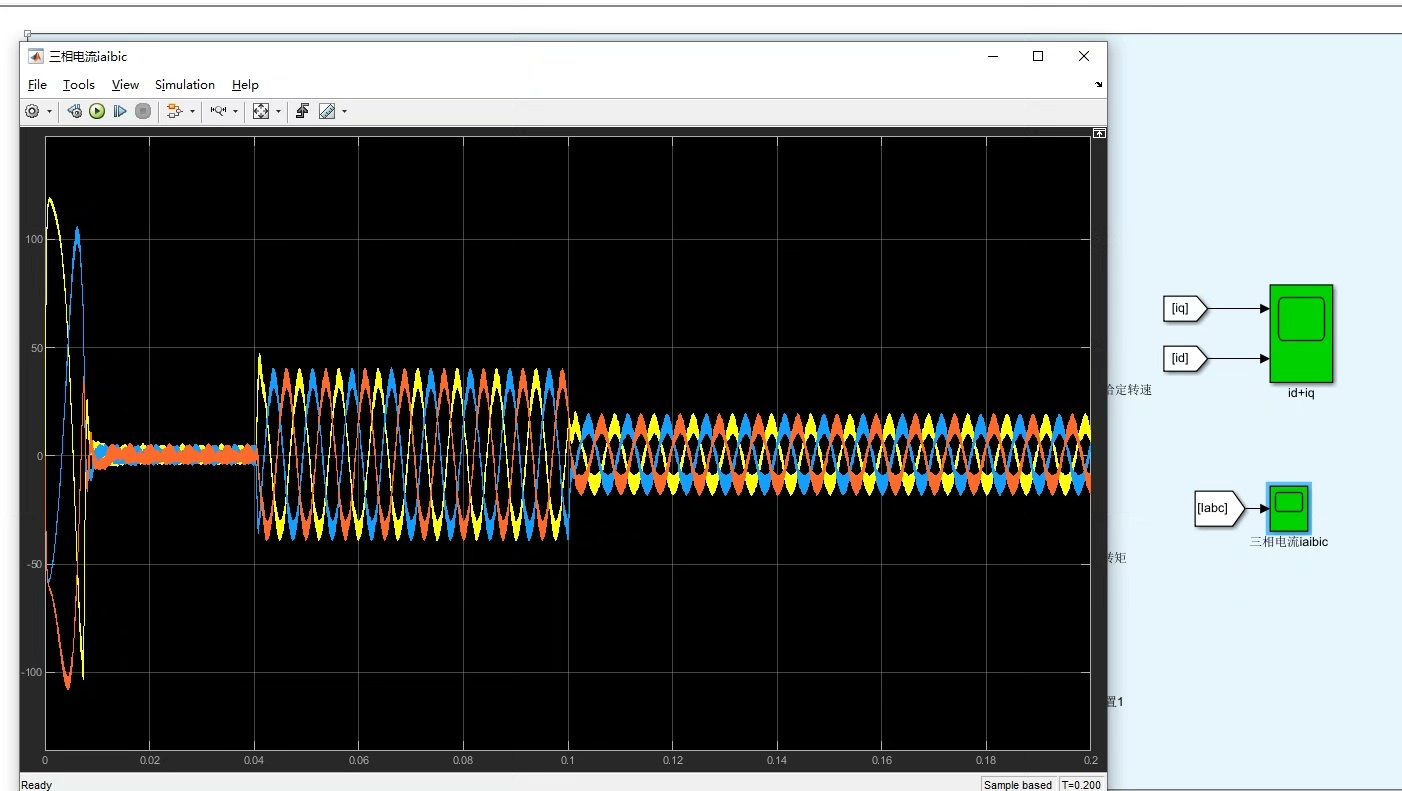

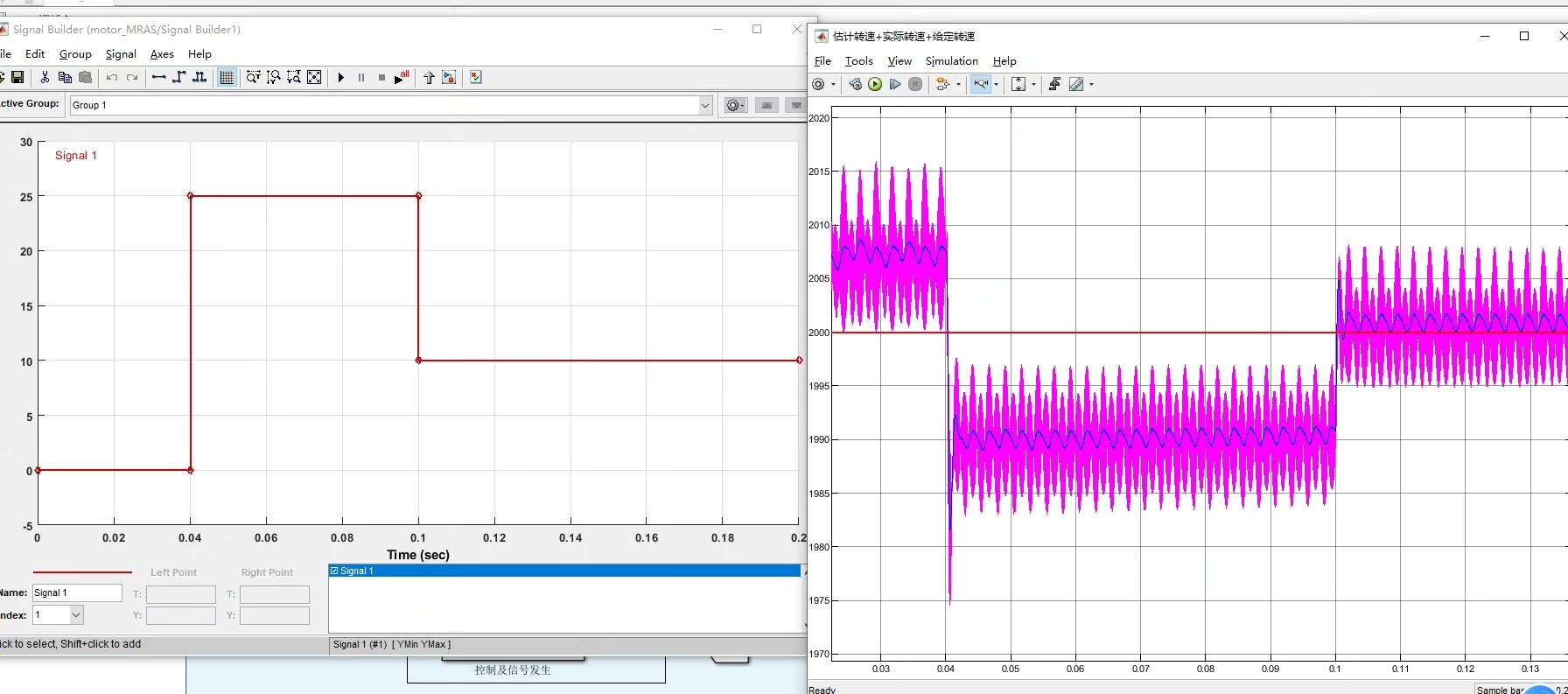

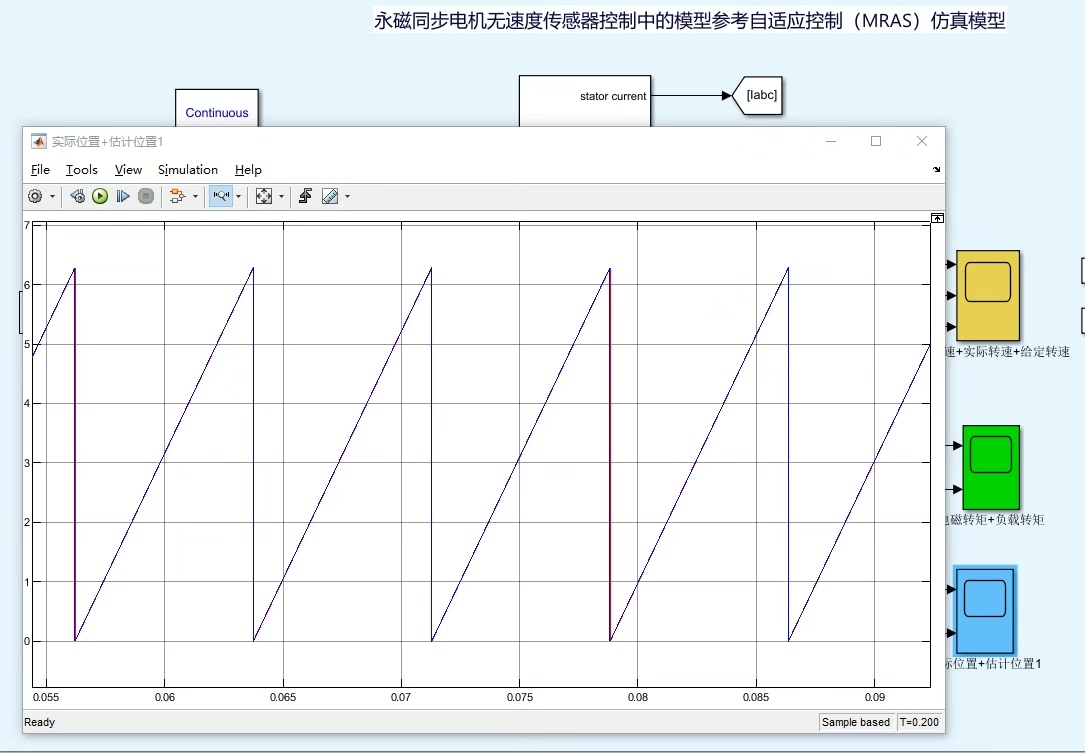

在0.3秒时给个转矩阶跃变化，观察波形会发现：

• 估算转速最大跌落控制在5%以内
• 电流响应时间小于0.05秒
• 稳态误差保持在±0.2%的精度

这种程度的动态性能，足够让传统滑模观测器哭晕在厕所。不过要注意磁饱和效应——当电流超过80%额定值时，记得在模型里加个磁链修正环节，否则参数失配会教你做人。

整个仿真模型跑下来最大的感悟就是：MRAS就像个会自我修正的乐高大师，在参数漂移和负载变化的双重暴击下，依然能拼出准确的转速拼图。下次可以试试把参考模型换成神经网络，说不定能解锁更骚的操作。
