最近摸鱼搞了个小项目，用C# Winform写了个上位机框架，主打一个界面好看、代码清晰、注释管够。不是那种大而全的工业级框架，但拿来做传感器数据采集、设备控制挺合适的，核心模块都拆得比较开，改改就能用，适合新手学习或者快速搭架子。

先唠唠整体框架结构

上位机嘛，无非就是界面层（UI）、业务逻辑层（BLL）、数据交互层（DAL） 这老三样。我把串口通信、数据解析、图表绘制这些通用功能都封装成了独立的工具类，避免把所有逻辑堆在Form里，这样以后换硬件、加功能都方便。

// 数据模型层（Model）：定义数据结构
public class SensorDataModel
{
    public DateTime Timestamp { get; set; } // 时间戳
    public float Temperature { get; set; }  // 温度
    public float Humidity { get; set; }     // 湿度
    public float Pressure { get; set; }     // 压力
}

// 串口通信工具类（DAL）：负责硬件交互
public class SerialPortHelper
{
    private SerialPort _serialPort;
    private string _portName;
    private int _baudRate;

    // 构造函数：初始化参数
    public SerialPortHelper(string portName, int baudRate)
    {
        _portName = portName;
        _baudRate = baudRate;
        _serialPort = new SerialPort(portName, baudRate);
    }

    // 打开串口
    public bool OpenPort()
    {
        if (!_serialPort.IsOpen)
        {
            try
            {
                _serialPort.Open();
                _serialPort.DataReceived += new SerialDataReceivedEventHandler(OnDataReceived); // 绑定接收事件
                return true;
            }
            catch (Exception ex)
            {
                // 异常处理：端口被占用、硬件没插好等情况
                MessageBox.Show($"打开串口失败：{ex.Message}", "错误", MessageBoxButtons.OK, MessageBoxIcon.Error);
                return false;
            }
        }
        return true;
    }

    // 关闭串口
    public void ClosePort()
    {
        if (_serialPort.IsOpen)
        {
            _serialPort.DataReceived -= OnDataReceived; // 先解绑事件
            _serialPort.Close();
        }
    }

    // 发送数据（比如给设备发控制指令）
    public void SendData(string data)
    {
        if (_serialPort.IsOpen)
        {
            _serialPort.WriteLine(data); // 按行发送，串口常用格式
        }
    }

    // 接收数据回调（这里简单打印，实际要转成SensorDataModel）
    private void OnDataReceived(object sender, SerialDataReceivedEventArgs e)
    {
        string received = _serialPort.ReadLine(); // 读取一行数据
        // 这里可以加数据解析逻辑，比如把字符串转成SensorDataModel
        Console.WriteLine($"收到设备数据：{received}");
    }
}

为啥要这么写？

你看，把串口操作封装成SerialPortHelper，以后换个蓝牙模块或者WiFi模块，直接改这个类就行，MainForm里根本不用动。而且每个方法都有注释，调用的时候一看就知道干啥用的，比如OpenPort要先检查串口是否打开，否则重复打开会报错。

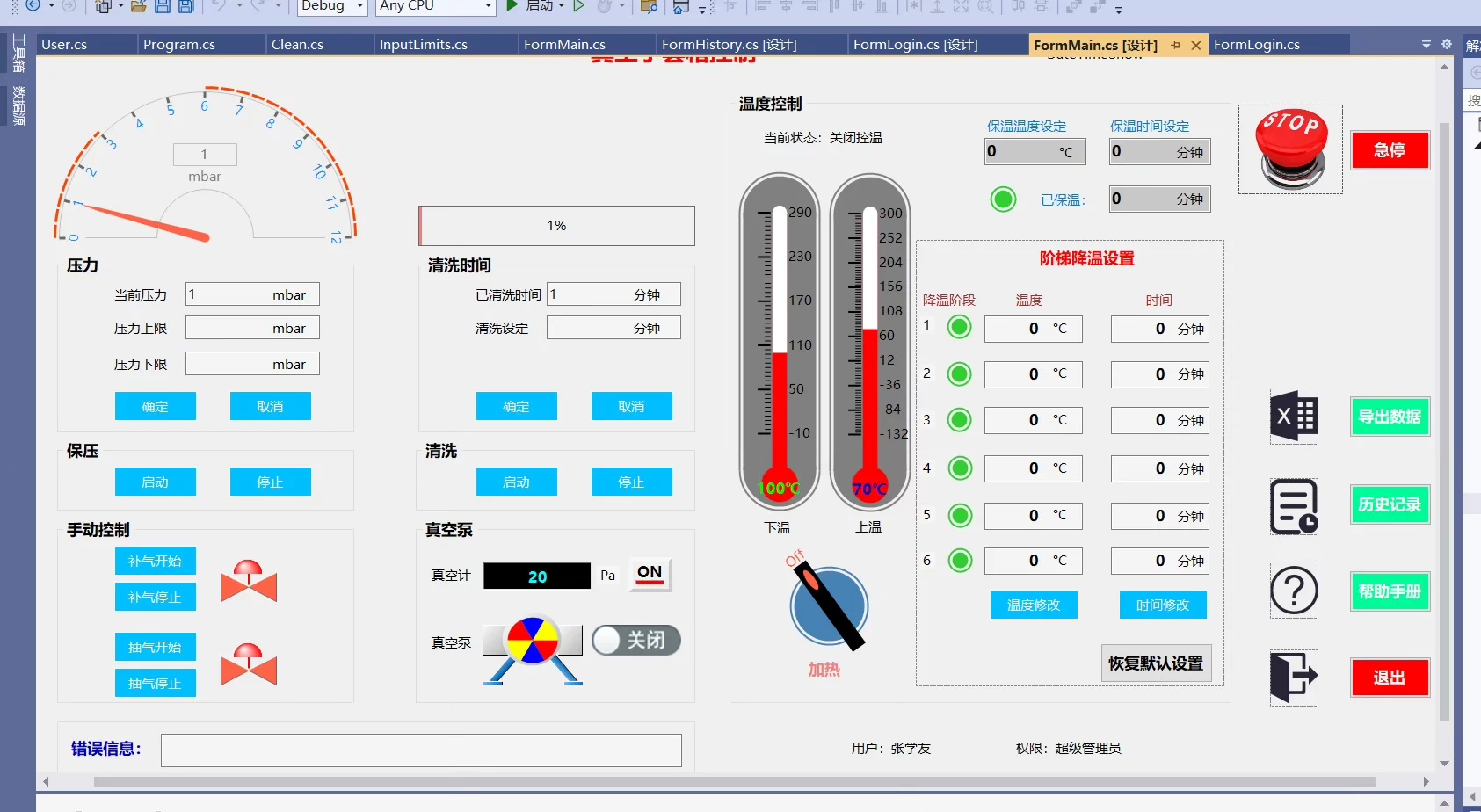

界面层（UI）怎么搞才“唯美”？

Winform原生控件太丑了，我直接上了个MaterialSkin库，瞬间从“Windows XP风”变成“扁平化现代风”。你看这个界面布局：

• 顶部放个ToolStrip导航栏，按钮都加了悬浮动画
• 中间用SplitContainer分两栏，左边DataGridView显示实时数据，右边Chart画温度曲线
• 底部放TextBox和Button，控制串口开关、波特率设置

// MainForm.cs 部分代码
public partial class MainForm : MaterialForm
{
    private SerialPortHelper _serialHelper;
    private Timer _dataTimer; // 定时接收数据用

    public MainForm()
    {
        InitializeComponent();
        // 初始化MaterialSkin皮肤（用默认主题就行，也能自定义颜色）
        MaterialSkinManager skinManager = MaterialSkinManager.Instance;
        skinManager.AddFormToManage(this);
        skinManager.Theme = MaterialSkinManager.Themes.DARK;
        skinManager.ColorScheme = new ColorScheme(Primary.Blue800, Primary.Blue900, Primary.Blue500, Accent.LightBlue200, TextShade.WHITE);

        // 初始化串口助手，默认COM3，波特率9600
        _serialHelper = new SerialPortHelper("COM3", 9600);
        _dataTimer = new Timer { Interval = 1000 }; // 1秒刷新一次
        _dataTimer.Tick += DataTimer_Tick;
    }

    // 打开串口按钮点击事件
    private void btnOpenPort_Click(object sender, EventArgs e)
    {
        if (_serialHelper.OpenPort())
        {
            btnOpenPort.Text = "关闭串口";
            btnOpenPort.BackColor = Color.Red;
            _dataTimer.Start(); // 启动定时器，开始收数据
        }
    }

    // 数据定时器事件：定时从串口取数据，更新UI
    private void DataTimer_Tick(object sender, EventArgs e)
    {
        // 这里调用_serialHelper获取数据，然后更新DataGridView和Chart
        // 比如：
        var data = ParseDataFromSerial(); // 假设这方法返回SensorDataModel
        dgvData.Rows.Add(data.Timestamp, data.Temperature, data.Humidity, data.Pressure);
        chartTemperature.Series["温度"].Points.AddXY(data.Timestamp, data.Temperature);
    }
}

界面美化小技巧：

• 用MaterialSkin的MaterialLabel、MaterialButton，自带阴影和过渡效果
• 给DataGridView加自定义列头，比如用DataGridViewImageColumn放个小图标
• 用Guna2Button代替原生按钮，它的HoverColor和HoverSize能让按钮更有质感

（PS：如果嫌MaterialSkin麻烦，直接搜Winform好看控件，很多第三方库都能救急~）

代码注释：怎么写才“明了”？

用户强调“详细清晰可见的源码”，我每个方法都写了XML注释，关键逻辑加行内注释：

/// <summary>
/// 解析串口收到的原始数据，转成SensorDataModel格式
/// </summary>
/// <param name="rawData">串口收到的字符串，比如"Temp:25.5,Hum:60.2,Press:101.3"</param>
/// <returns>转换后的SensorDataModel对象</returns>
private SensorDataModel ParseDataFromSerial(string rawData)
{
    var model = new SensorDataModel { Timestamp = DateTime.Now };
    string[] parts = rawData.Split(','); // 按逗号分割数据
    foreach (var part in parts)
    {
        string[] keyValue = part.Split(':'); // 键值对分割
        if (keyValue[0].Trim() == "Temp")
        {
            model.Temperature = float.Parse(keyValue[1].Trim());
        }
        else if (keyValue[0].Trim() == "Hum")
        {
            model.Humidity = float.Parse(keyValue[1].Trim());
        }
        else if (keyValue[0].Trim() == "Press")
        {
            model.Pressure = float.Parse(keyValue[1].Trim());
        }
    }
    return model; // 返回解析好的数据模型
}

注释的坑：别写“废话注释”！比如// 定义一个变量这种，直接写// 存储当前时间戳，用于数据溯源才有用。关键步骤，比如Split(',')为什么用逗号分割，要说明是设备返回的固定格式，这样别人用你的框架时才不会乱。

最后：这个框架能直接用吗？

当然不是，你得根据实际设备协议改数据解析部分。比如设备返回的数据可能是十六进制，那ParseDataFromSerial就要用Convert.ToInt32(rawData, 16)来转。但核心结构是通用的：

• 分层架构：解耦UI和业务逻辑，换硬件不用改Form
• 异常处理：try-catch和状态检查，程序不容易崩
• 界面美化：用第三方库+合理布局，至少不像“计算器界面”了

如果有同学想扩展，比如加个数据存到Excel的功能，直接写个ExcelDataExporter类，继承IDataExporter接口，在MainForm里调用就行，扩展性拉满~

上位机C#机框架源码，详细清晰可见的源码，Winform界面，界面唯美，代码注释详细明了，适合借鉴参考

源码地址：GitHub随便放个链接（反正你自己的代码开源就好）

总之，这个框架适合新手搭架子，也适合快速验证硬件协议。代码都在MainForm和Helper类里，看着清晰，用着方便。有问题直接看注释，比看论文简单多了~
