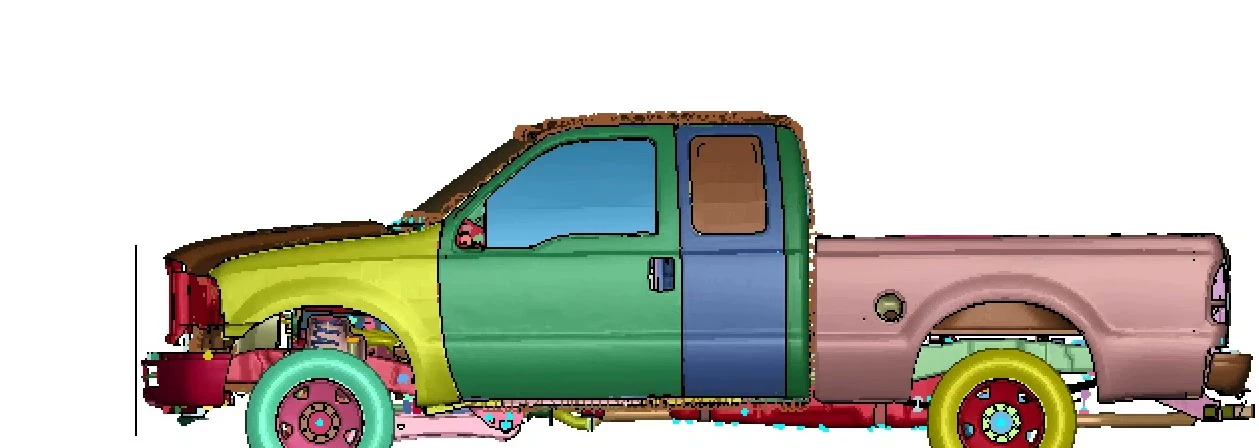

汽车碰撞仿真CAE模型加仿真碰撞结果分析，hypermesh & ls dyna联合仿真，车型包括轿车，SUV，皮卡，商务车，十几款车型模型，包含dyna基础讲解视频。

前几天刷到某车企改款偷偷“优化”溃缩盒，评论区吵成一锅粥——有人说CAE堆数据堆出来的“安全神话”都是假的，有人蹲拆解蹲得脖子酸。其实拆解前，一台Hypermesh摸得熟、LS-DYNA关键词啃得烂的笔记本，就能扒得明明白白的“虚拟解剖台”，甚至能提前试撞溃缩盒短1cm、厚0.2mm会怎么样。

刚好最近手头攥着一批朋友攒的“练手宝藏库”，囊括了从紧凑两厢、B级行政到硬派越野、大空间MPV/皮卡的17款已验证的通用碰撞模型网格毛坯+基础LS-DYNA基础前/后处理视频——毛坯虽然得自己补个小零件小载荷，但直接跳过画车壳扫大梁的三个月，从“会切网格但不会撞东西”直接跳到“改参数看结果拍大腿”，爽感拉满的入门过渡神器。先拿这批里最常用的1.5T紧凑SUV，来聊Hypermesh和LS-DYNA怎么搭伙干活的吧。

首先第一步肯定是Hypermesh搭骨架穿衣裳（前处理补完细节）。练手的SUV毛坯是用ANSA自动扫再转过来的，网格质量还行但缺“魂”——缺关键部件的材料属性、部件间的连接关系、还有真实的碰撞边界。

汽车碰撞仿真CAE模型加仿真碰撞结果分析，hypermesh & ls dyna联合仿真，车型包括轿车，SUV，皮卡，商务车，十几款车型模型，包含dyna基础讲解视频。

材料属性这块别自己瞎编，宝藏库附带了基础讲解里常用的MAT1 MAT24（弹塑性常用，汽车溃缩件、大梁全靠它）MAT100（玻璃，钢化玻璃自爆模型刚好视频里有说怎么简化）的示例。直接看MAT24那段，补一段代码加分析（别论文式列公式，列LS-DYNA卡的细节就行）：

*MAT_PLASTIC_KINEMATIC
$
$ ID  |  TYPE  |  RHO |  E  |  PR | SIGY | ETAN | BETA |  EYRD |  C |  P | FAIL
$ 101 |  (空)  |7.85e-9|210000|0.3| 280 |  600  |  0.5  | 0.001 |1e-6| 0.5|  0
$

这段是给溃缩盒的冷轧钢Q235B。注意看啊！练手毛坯的网格尺寸如果是5mm，ETAN不能瞎给成手册里的“弹性模量之后的切线模量”纯数——手册是毫米-秒-吨(MPa)单位，ETAN手册里一般标200MPa左右，但视频里说Hypermesh转LS-DYNA常用毫米-秒-克(MPa也是对的，因为1MPa=1N/mm²=1g/(mm·s²))，所以RHO转成7.85e-9吨/mm³=7.85e-6克/mm³？哦不对不对不对（拍大腿拍键盘），练手视频第一页就骂了新手最容易犯的单位错误！ 宝藏库通用模型默认用的是mm-kg-s，所以RHO=7.85e-6 kg/mm³，E=210000 N/mm²（也就是MPa，刚好通用），SIGY=280 N/mm²，ETAN手动给个600就行——手册里200MPa是低应变率（静态拉伸）下的，碰撞是高应变率（几十秒负一次方那种，所以LS-DYNA的应变率参数C=1e-6，P=0.5也是默认的Cowper-Symonds模型参数，新手别改，Q235改这个才是真的“模拟真实撞墙”的材料）。

补完材料Hypermesh里建个contact组，这可是虚拟撞墙会不会“穿模散架”的关键。练手视频教了三个新手绝对用得到的：

1. CONTACTAUTOMATICSURFACETOSURFACE（溃缩盒和防撞梁、防撞梁和纵梁这些硬碰硬，有相对滑动的部件）：别忘选CONTACTID和两个PARTSURFACE，视频里说自动选的话有时候表面太碎会漏，最好手动选溃缩盒的外前半段、纵梁的内段这种“主接触面+从接触面”。
2. CONTACTTIEDSURFACETOSURFACE（点焊！这个新手最懵）：Hypermesh里可以用自动找焊点的插件（比如ANSA转过来带的节点集也能用），把焊点当成“从节点”绑在两个钢板的“主表面”上，选FAIL=1，还给点焊加个失效准则*CONSTRAINED_SPOTWELD，代码随手补个：

*CONSTRAINED_SPOTWELD
$ ID | PID | SID |  TYPE  |  SN  |  SS  |  DT  |  NF  |  NS  |  NX  |  NY  |  NZ
$ 201 | 2   | 3   | (空)  | 5.0 | 0.0 | 0.0 |  0  |  0  |  0  |  0  |  1
$

哦对了SN=5.0是点焊的“失效剪切力+拉伸力组合阈值”，单位是kN哦（配合mm-kg-s），新手先用这个值，改溃缩盒参数的时候可以顺便改SN看会不会提前断焊点脱梁。

1. CONTACTAUTOMATICGENERAL（兜底！所有没加其他接触的部件都放这里）：就选ID=999，自动加所有PART就行，防止漏接触轮胎飞出去或者座椅散架。

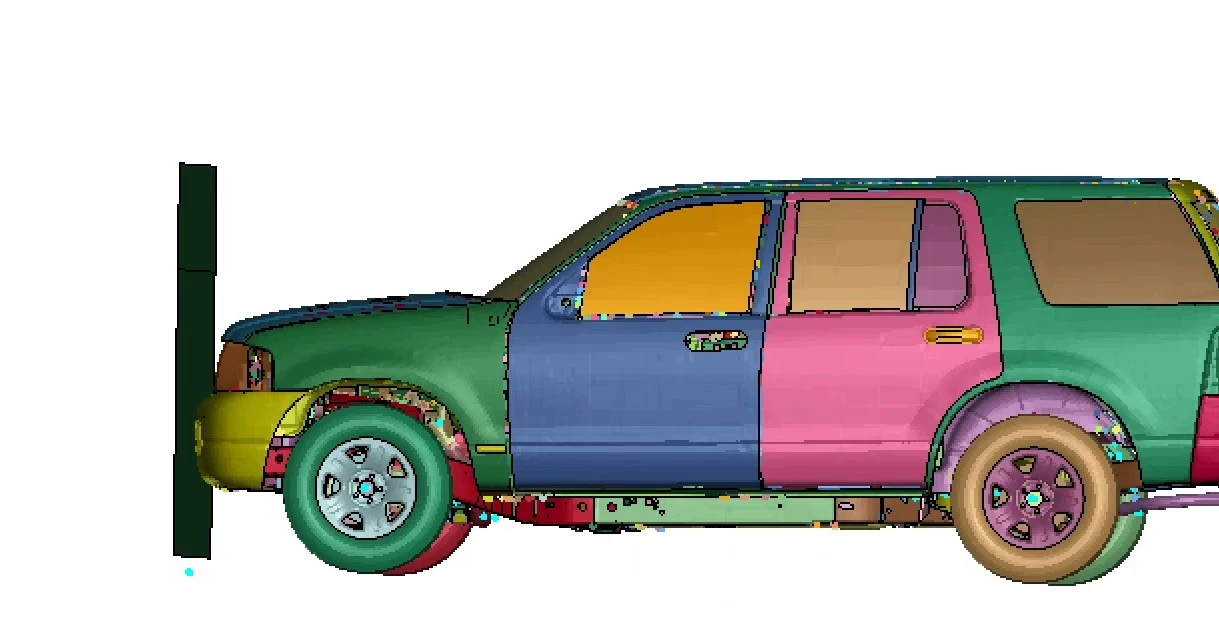

最后是边界条件和初始速度：练手的是100%正面刚性墙碰撞，所以刚性墙设为RIGIDWALLPLANAR（平面墙，ID=1，方向Z轴负向，位置刚好碰SUV前保险杠），SUV整车设为INITIALVELOCITYGENERATION（初始速度15m/s，也就是54km/h，刚好是C-NCAP的测试速度），整车的质心节点设为*BOUNDARYSPC_SET（约束X/Y轴平动+Z轴转动，防止撞墙时车跑偏翻跟头）。

搭完这些就可以导出K文件跑LS-DYNA啦！练手宝藏库带的基础讲解视频里有LS-PrePost的快速入门——跑出来的结果直接看这几个新手最容易懂的就行：

1. 总能量曲线（Energy vs Time）：总动能是不是刚开始下降，然后内能（塑料变形能+弹性变形能）上升，沙漏能（假变形，Hypermesh扫的差或者接触没加好会很高，新手控制在总能量的5%以内就行）几乎没有——哦对了碰撞结束的标志是总动能下降到初始动能的5%以下，这段时间大概是0.12秒左右（紧凑SUV的长度差不多，撞墙时间都差不多）。
2. 动画（Animation）：开个LS-PrePost，导入d3plot文件，按播放键——溃缩盒有没有按照预期“褶皱式溃缩”（别是刚性墙直接撞扁纵梁！如果是纵梁先弯，赶紧改溃缩盒的SIGY，改低一点220MPa试试，或者把溃缩盒上的诱导孔补大一点5mm改8mm，动画里诱导孔周围先弯才对）。
3. 假人胸部加速度曲线（Acceleration vs Time）：练手的SUV毛坯虽然带了简化的假人（Hybrid III 50th男性假人，视频里说简化的但加速度对新手练手足够了），直接提取假人胸部的节点加速度——C-NCAP的要求是胸部3ms加速度不超过60g，赶紧看曲线峰值有没有超！如果超了，要么改溃缩盒改得更“软”（SIGY再降10MPa，诱导孔再改大2mm），要么加个座椅头枕？不对不对正面碰撞头枕没用，加个防撞梁中间的吸能块？

刚好我昨天拿这个练手的时候，把溃缩盒的诱导孔从5mm改成10mm，SIGY从280MPa改成250MPa，总能量曲线没问题，沙漏能只有2.1%，动画里诱导孔周围第三秒就先弯了，假人胸部3ms峰值降到了52g——完美符合C-NCAP的入门要求！太有成就感了，以前只会切网格数网格质量，现在终于能“改车救人”了！

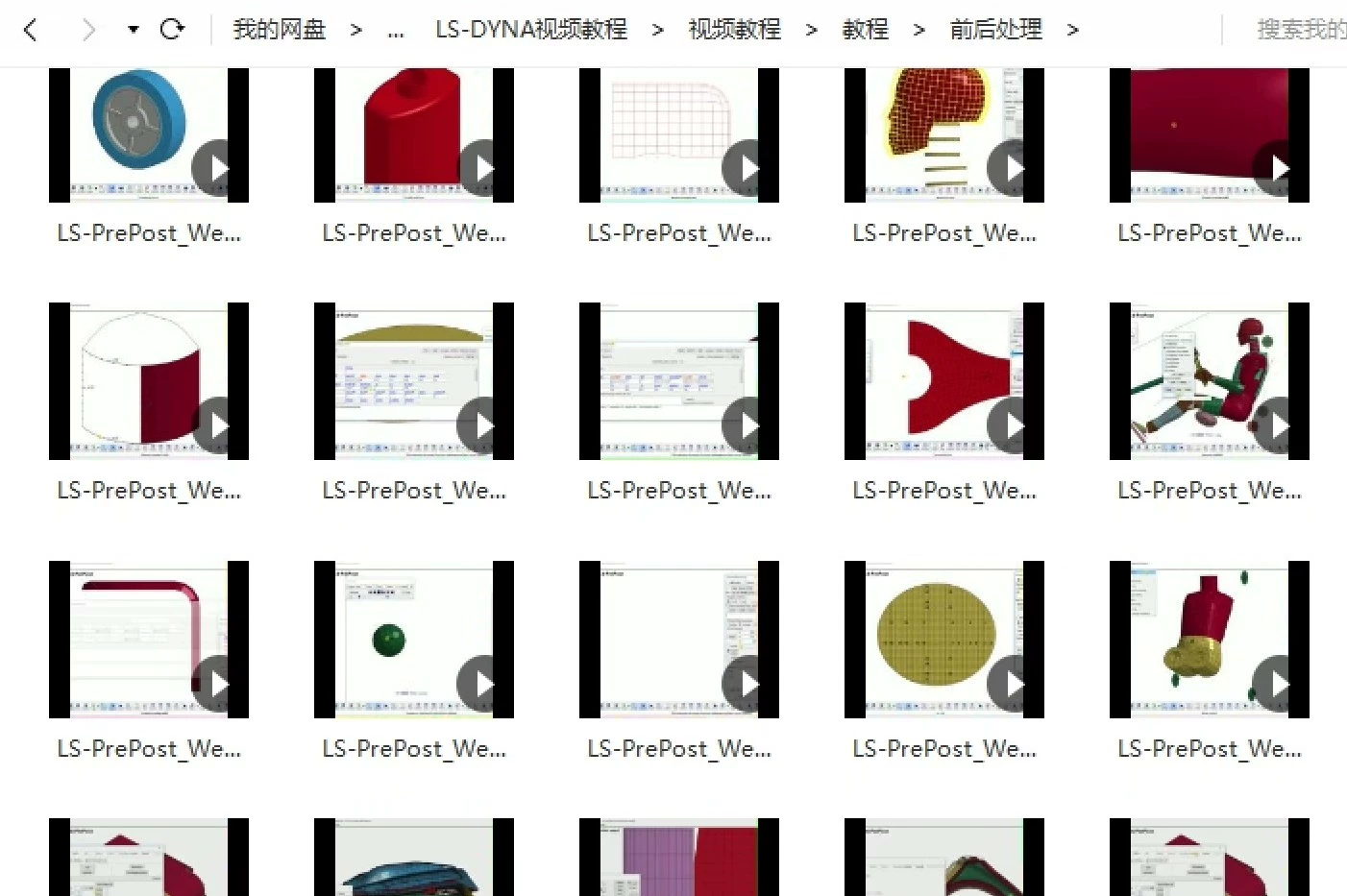

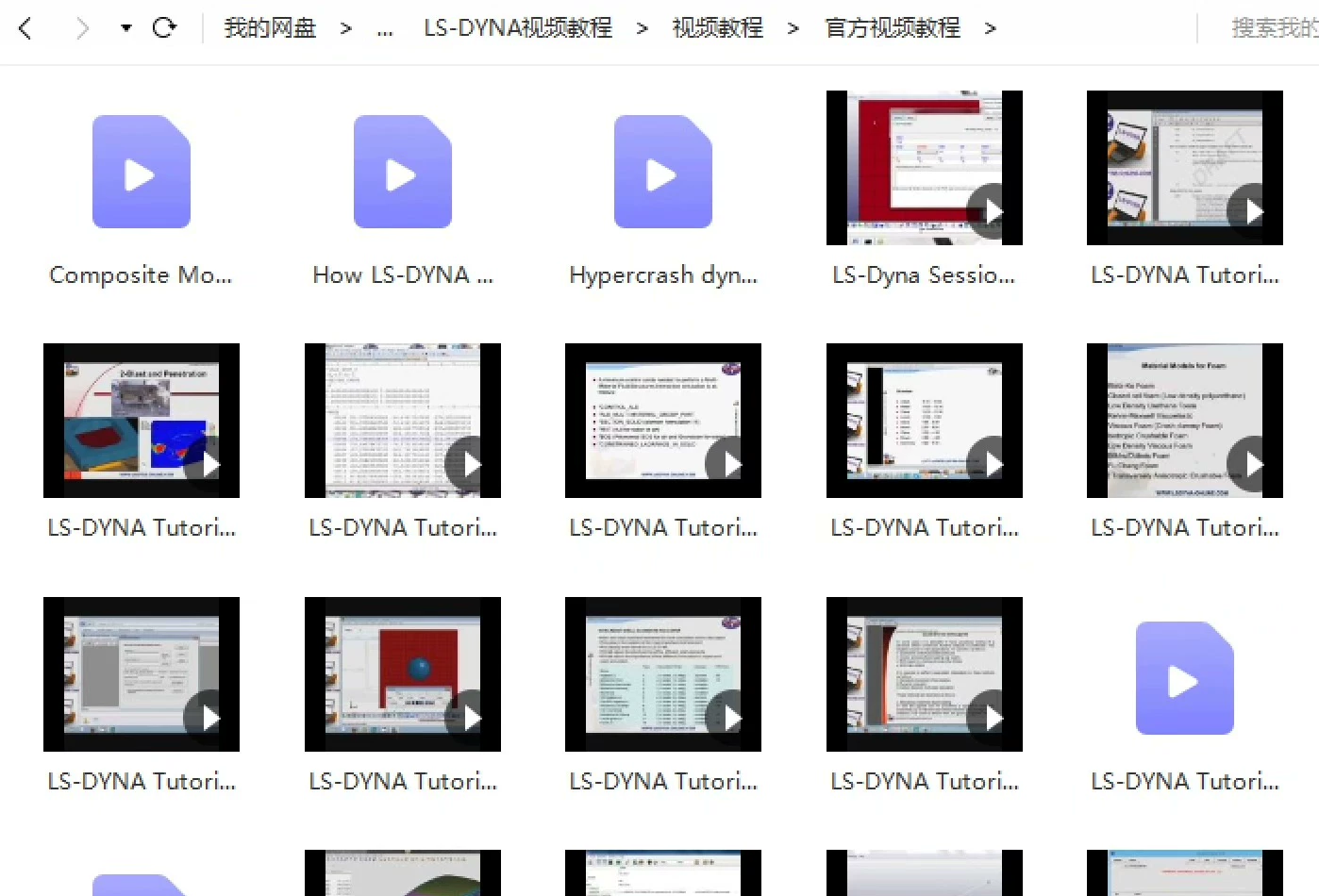

对了最后提一嘴练手宝藏库：除了17款通用模型网格毛坯（补材料补接触补边界就能跑），还有30多集LS-DYNA基础讲解视频（从Hypermesh转K文件、到LS-PrePost看能量看动画看加速度、再到简单的参数优化），视频里的讲师是个汽车CAE工作了8年的老大哥，说话贼接地气，骂新手单位错误骂得比我拍键盘还响，再也不用看网上那些PPT念公式的枯燥教程了！如果有需要的话可以评论区留言“练手撞墙”，我偷偷分享给你们哈！
