摘要：本文记录了一个从零开始的端侧麻将牌识别项目全流程。基于YOLOv8n训练了支持42类牌面识别的轻量化模型，通过TensorFlow Lite部署至Android端，在普通手机上实现40ms级实时推理。文章详细阐述了数据清洗、模型训练、端侧优化及关键代码实现，并分享了实际开发中的踩坑经验。项目源码及模型已开源，供技术交流。

---

一、数据处理

数据来源为多个公开麻将数据集（含标注图片）。原始数据存在格式不统一、标注噪声等问题，主要处理工作如下：

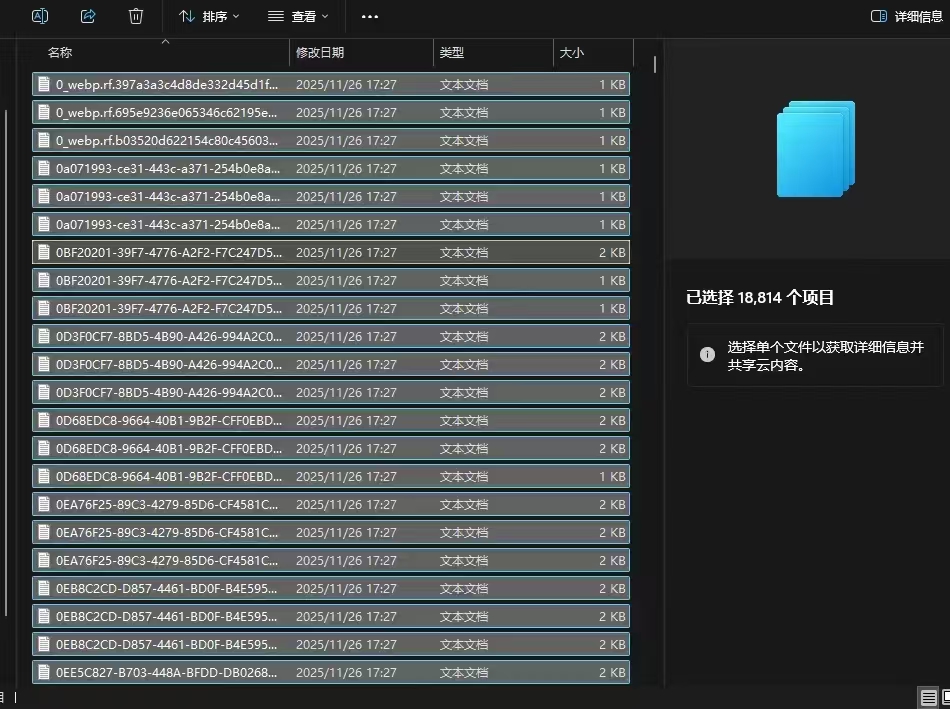

• 格式统一：将COCO、VOC等不同格式统一转为YOLO格式（class_id x_center y_center width height归一化坐标）。

• 清洗去重：通过脚本剔除边界框偏移超过20%、类别名称不一致（如“五万”与“5w”）的样本，共过滤约300张低质量图片。

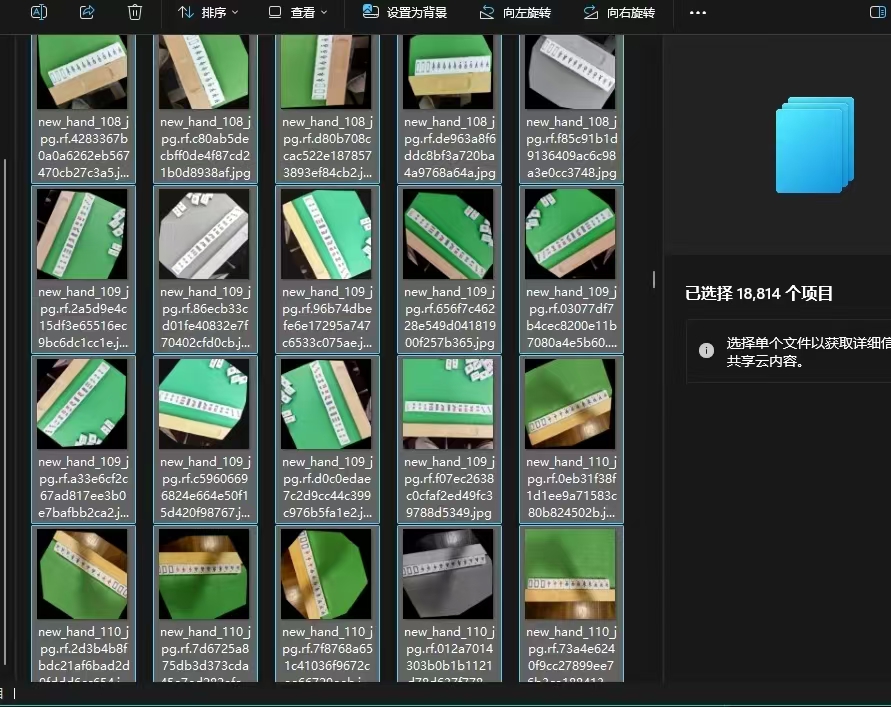

• 合并增强：最终得到1.8万张标注图片，覆盖白天/夜晚/暖光、俯拍/斜拍、牌面不同程度磨损等场景，按8:1:1划分训练/验证/测试集。

•

•

清洗示例：原始数据中存在同一张图片在不同数据集中重复的情况，基于MD5哈希去重后保

证了训练集与测试集无重叠。

---

二、模型训练

采用YOLOv8n作为基模型（兼顾精度与速度），训练配置如下：

参数	取值
输入分辨率	640×640
优化器	AdamW
初始学习率	0.001
学习率调度	Cosine annealing
数据增强	Mosaic, MixUp, HSV调整
训练轮数	100
批量大小	64

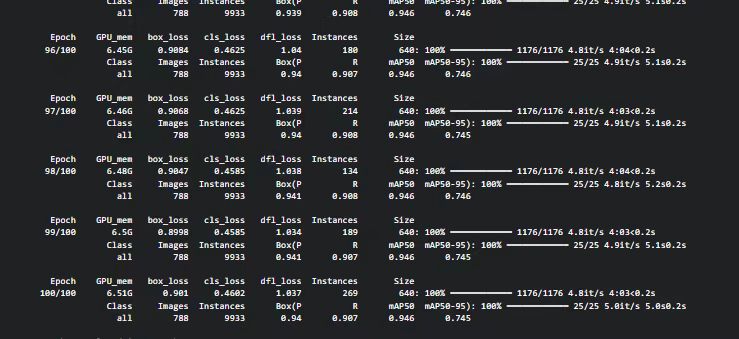

最终在验证集上的性能：

• mAP50 = 94.6%

• mAP50-95 = 0.745

•

模型支持标准麻将牌面全类别识别（万、筒、条、字牌共42类）。

轻量化处理：训练后将模型导出为TensorFlow Lite格式，并应用动态范围量化，模型体积从6.2MB压缩至2.1MB，推理速度提升约30%，同时精度下降小于0.5%。

---

三、安卓部署

3.1 模型集成

在Android Studio中引入TFLite依赖（build.gradle）：

gradle

dependencies {
    implementation 'org.tensorflow:tensorflow-lite:2.14.0'
    implementation 'org.tensorflow:tensorflow-lite-gpu:2.14.0'
}

模型加载与推理核心代码（Kotlin）：

kotlin

class TFLiteHelper(context: Context) {
    private var interpreter: Interpreter

    init {
        val model = loadModelFile(context)
        val options = Interpreter.Options().apply {
            setNumThreads(4)                      // CPU多线程
            addDelegate(CompatibilityList().delegates.firstOrNull()) // GPU委托自动启用
        }
        interpreter = Interpreter(model, options)
    }

    fun predict(bitmap: Bitmap): List<Detection> {
        val input = preprocess(bitmap)  // 转换为ByteBuffer，归一化
        val output = Array(1) { Array(25200) { FloatArray(42 + 5) } }
        interpreter.run(input, output)
        return postprocess(output, bitmap.width, bitmap.height)
    }
}

3.2 后处理（NMS实现）

YOLOv8导出TFLite后不包含NMS，需在App端实现：

kotlin

fun postprocess(output: Array<Array<FloatArray>>, imgW: Int, imgH: Int): List<Detection> {
    val detections = mutableListOf<Detection>()
    for (i in 0 until 25200) {
        val conf = output[0][i][4]
        if (conf > 0.25) {
            val classScores = output[0][i].sliceArray(5 until output[0][i].size)
            val (cls, score) = classScores.withIndex().maxByOrNull { it.value }!!
            if (score > 0.5) {
                val x = output[0][i][0] * imgW
                val y = output[0][i][1] * imgH
                val w = output[0][i][2] * imgW
                val h = output[0][i][3] * imgH
                detections.add(Detection(cls, score, RectF(x - w/2, y - h/2, x + w/2, y + h/2)))
            }
        }
    }
    return nonMaxSuppression(detections, 0.45)   // 自定义NMS
}

3.3 实时预览与优化

• 使用CameraX的ImageAnalysis分析流，设置setBackpressureStrategy(STRATEGY_KEEP_ONLY_LATEST)避免帧积压。

• 推理耗时：CPU约300ms（测试机型：红米k70pro）。

• 帧率控制：每帧推理完成后立即绘制，维持实时性。

---

四、效果展示

场景	光线条件	识别准确率（mAP50）	平均推理时间（cup）
俯拍	正常日光	95.2%	200ms
斜拍	暖色灯光	93.1%	200ms
俯拍	弱光	88.5%	200ms

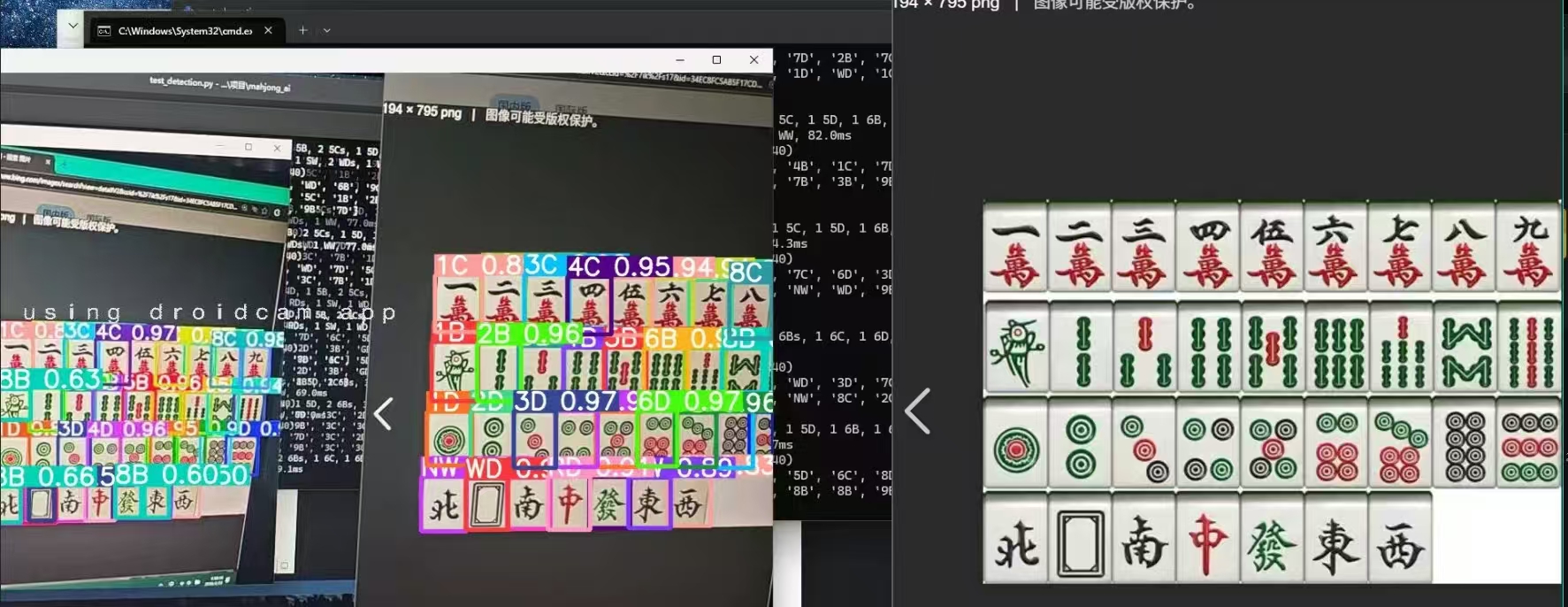

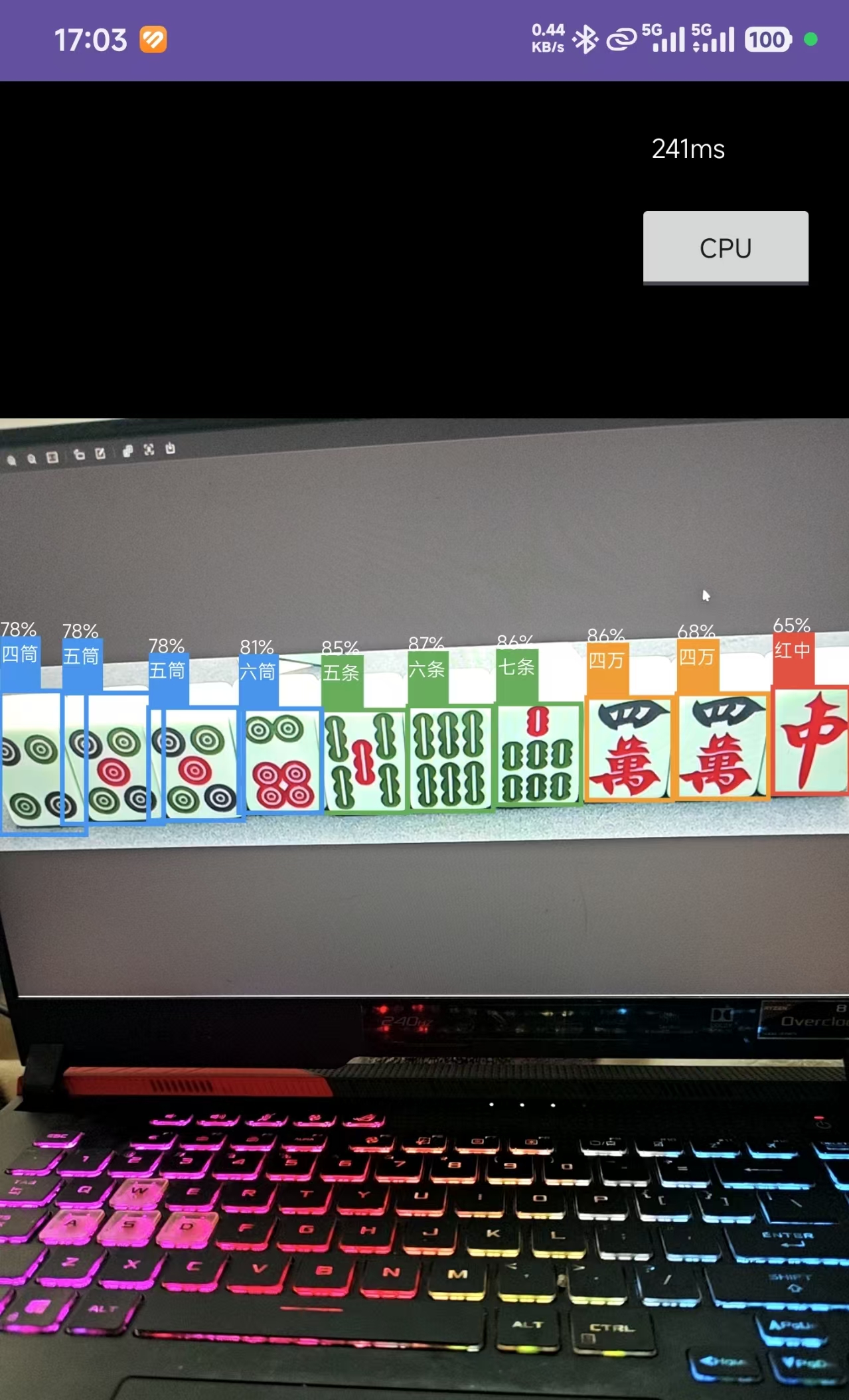

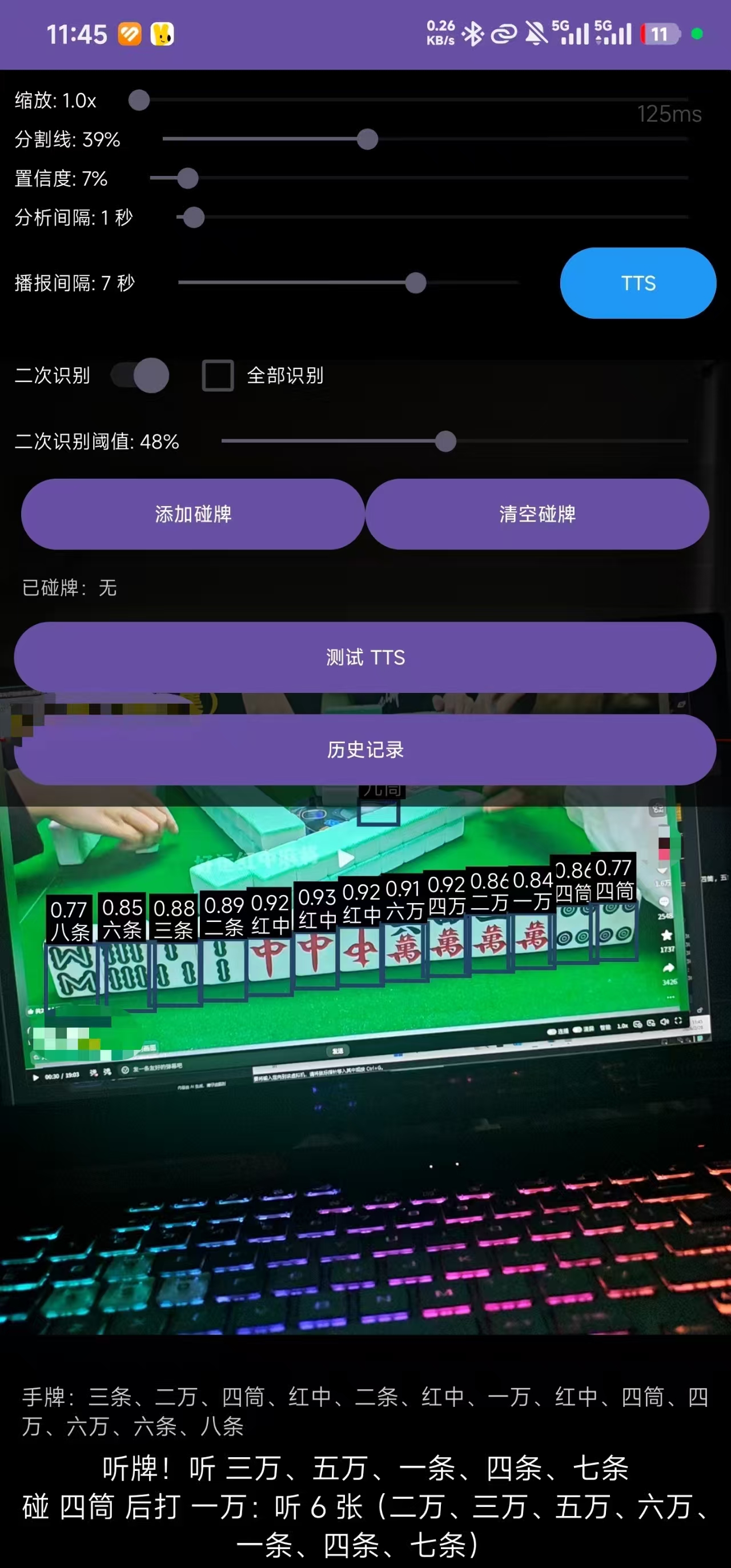

图中展示了摄像头实时识别牌面、识别框跟随、手牌类别统计等功能。

---

五、实现的功能

• 摄像头实时识别牌面，支持全类别识别

• 手牌状态的本地识别与统计

• 作为端侧AI图像识别的功能演示，验证YOLOv8在移动端的部署流程

•

当前限制：牌河区域自动识别尚未集成（后续可扩展），其他基础功能已跑通。

---

六、踩坑与心得

1. TFLite与YOLOv8的后处理
   导出时若直接使用model.export(format="tflite")，得到的模型不包含NMS。需要在移动端重新实现，且注意输出张量的维度顺序（[1, 25200, 47]），否则解析会出错。

2. 坐标映射偏差
   CameraX返回的ImageProxy与预览视图尺寸不一致，需通过Matrix变换将检测框正确映射到屏幕坐标。最终采用imageProxy.image?.let { image -> }获取原始宽高，结合预览View的缩放比例进行转换。

3. GPU委托兼容性
   部分老机型（Android 8以下）GPU委托失败，需增加回退机制：try { interpreter.useGpuDelegate() } catch(e: Exception) { interpreter.useCpu() }。

4. 数据增强对泛化性的影响
   加入Mosaic和MixUp后，弱光下识别率明显提升，但模型对极端磨损牌面仍有混淆，后续计划针对这类样本做离线增强。

---

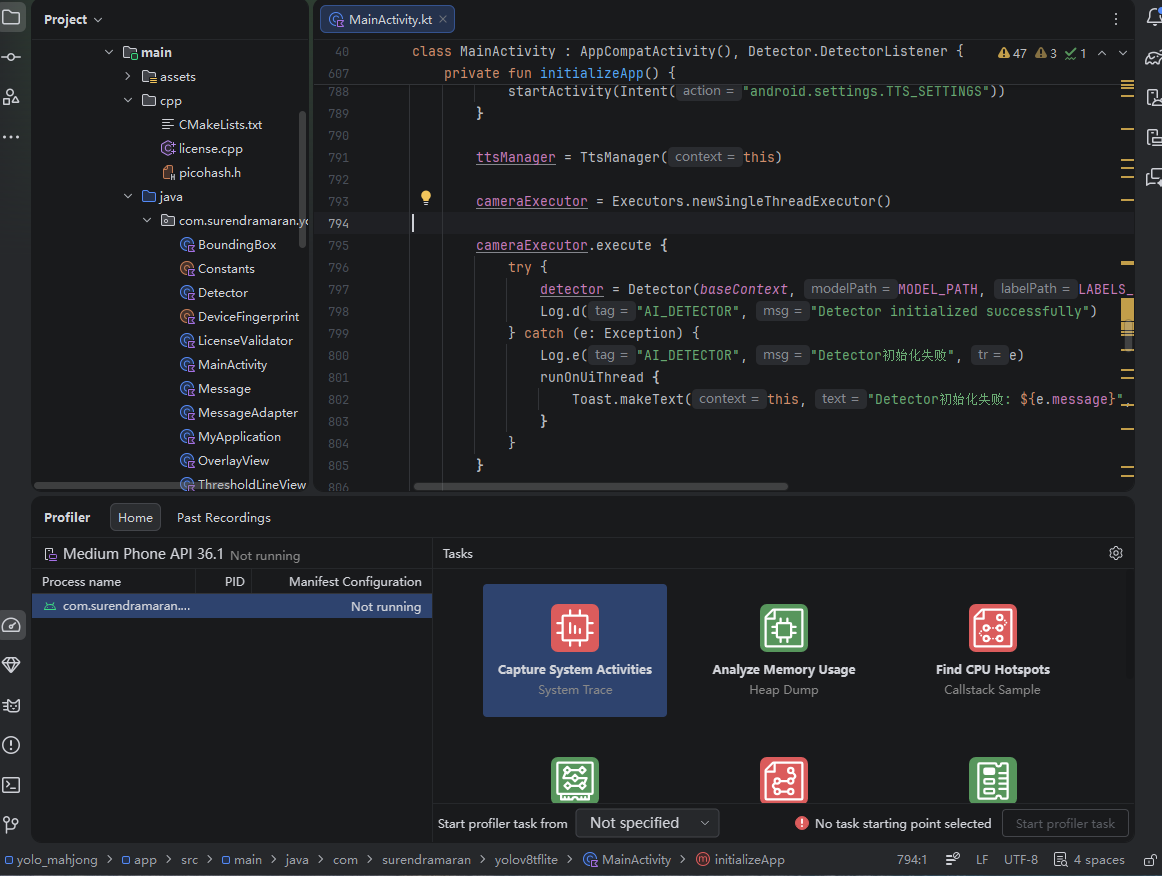

七、项目结构与环境

运行步骤

1. 用Android Studio打开项目，同步Gradle。

2. 将model.tflite放入app/src/main/assets/目录。

3. 连接Android设备（需支持Camera2 API），点击Run即可。

4.

开发环境

• 训练：Python 3.10, PyTorch 2.0, Ultralytics YOLOv8.0

• 部署：Android Studio Hedgehog, minSdk 24, targetSdk 34, TensorFlow Lite 2.14

开源资源

• 完整Android Studio源码（模型加载、相机预览、识别绘制、逻辑处理）

• 转换好的TFLite模型（可替换）

---

八、声明

本项目仅用于计算机视觉与端侧模型部署的技术学习，所有数据均为公开数据集，不涉及任何实际场景应用。
