在如今的能源领域，质子交换膜燃料电池（PEMFC）宛如一颗璀璨的新星，已经大规模地应用在汽车、航天等众多高端领域。它以其高效、清洁等诸多优势，成为了推动未来能源变革的关键力量。然而，要充分发挥PEMFC的潜力，对其进行精准建模，并依据模型进行性能评估以及控制系统设计就显得至关重要。今天咱们就来聊聊基于Simulink的PEM燃料电池模拟器。

PEM燃料电池建模基础

PEM燃料电池的工作原理基于一系列复杂的电化学反应。简单来说，氢气在阳极被催化分解为质子和电子，质子通过质子交换膜到达阴极，而电子则通过外部电路形成电流，在阴极与氧气和质子结合生成水。

从数学建模角度，我们可以用一些公式来描述其关键特性。例如，能斯特方程用于计算PEM燃料电池的开路电压$V_{oc}$：

\[ V{oc} = E^0 + \frac{RT}{2F} \ln\left(\frac{P{H2} \sqrt{P{O2}}}{P{H_2O}}\right) \]

这里$E^0$是标准电极电位，$R$是气体常数，$T$是温度，$F$是法拉第常数，$P{H2}$、$P{O2}$、$P{H2O}$分别是氢气、氧气和水的分压。这个公式为我们在Simulink中构建开路电压模块提供了理论依据。

Simulink建模过程

在Simulink环境中，我们开始搭建PEM燃料电池模型。首先，创建一个新的模型文件。我们可以利用Simulink丰富的模块库来构建各个子系统。

比如，为了实现上述开路电压的计算，我们可以使用Math Operations模块库中的Gain模块来设置系数，用Logarithmic模块来处理对数运算等。以下是一段简单的伪代码式描述这个过程（Simulink中通过图形化模块连接实现，这里以代码形式辅助理解逻辑）：

% 假设已经定义了相关参数
E0 = 1.229; % 标准电极电位
R = 8.314; % 气体常数
T = 353;   % 温度
F = 96485; % 法拉第常数
PH2 = 1;   % 氢气分压
PO2 = 0.21;% 氧气分压
PH2O = 0.03;% 水的分压

% 计算开路电压
Voc = E0 + (R*T)/(2*F) * log((PH2 * sqrt(PO2))/PH2O);

这里我们通过代码计算出了开路电压，在Simulink中就是通过相应模块连接实现类似计算。接下来，我们还需要考虑燃料电池的极化现象，极化会导致实际输出电压低于开路电压。极化主要包括活化极化、欧姆极化和浓差极化。

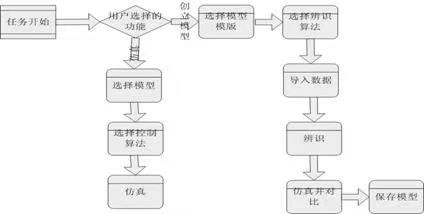

基于Simulink的PEM燃料电池模拟器，质子交换膜燃料电池已经大规模的应用在汽车，航天等等领域，因此对其建模，并根据模型性能评估，控制系统设计就显得尤为重要

以活化极化为例，其电压损失$V_{act}$可以用Butler - Volmer方程的简化形式来描述：

\[ V{act} = \frac{RT}{\alpha n F} \ln\left(\frac{i}{i0}\right) \]

其中$\alpha$是传递系数，$n$是反应电子数，$i$是电流密度，$i_0$是交换电流密度。同样，我们在Simulink中可以通过模块搭建来实现这个计算逻辑。

性能评估与控制系统设计

构建好模型后，我们就可以进行性能评估。比如，我们可以通过改变输入参数，如氢气流量、氧气流量、温度等，观察输出电压、电流以及功率的变化。在Simulink中，通过添加Scope模块，我们能直观地看到这些参数随时间变化的曲线。

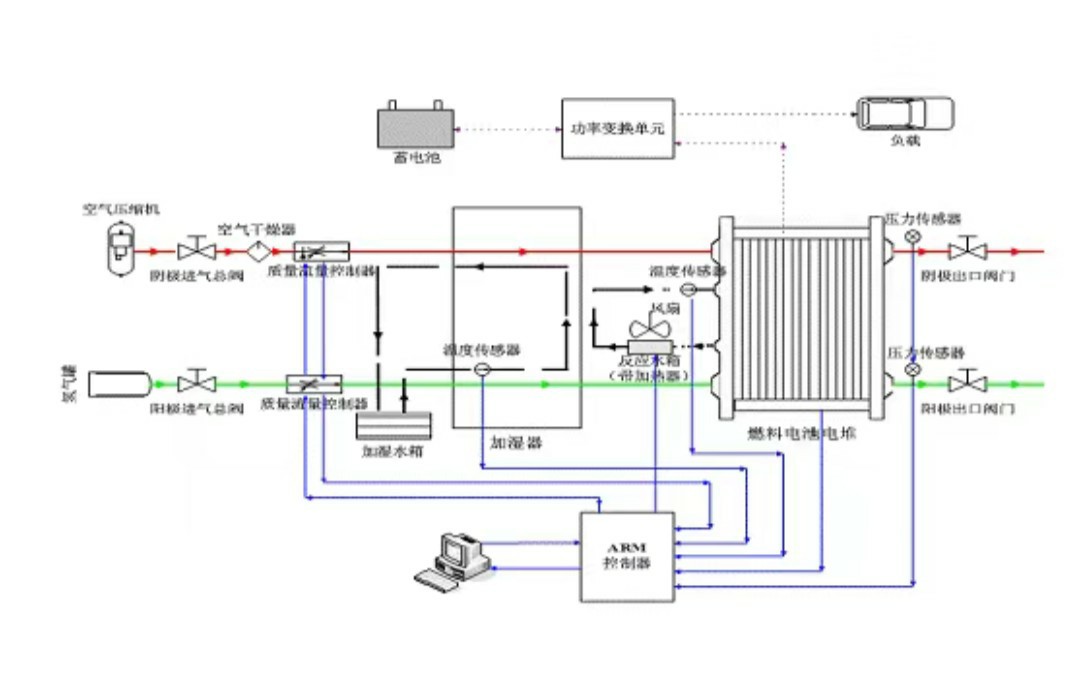

对于控制系统设计，我们的目标可能是保持燃料电池输出的稳定性，或者根据负载需求动态调整燃料电池的输出。以简单的电压反馈控制为例，我们可以获取燃料电池的输出电压，与期望电压进行比较，通过一个控制器（如PI控制器）来调整输入参数（如氢气流量），使得输出电压尽可能接近期望电压。

% 假设已经获取输出电压V_out和期望电压V_ref
Kp = 0.5; % 比例系数
Ki = 0.1; % 积分系数
error = V_ref - V_out;
integral_error = integral_error + error * dt; % dt是时间步长
control_signal = Kp * error + Ki * integral_error;
% 根据control_signal调整氢气流量等输入参数

这段简单的代码展示了PI控制器的基本逻辑，在Simulink中同样可以用相应模块搭建出这样的反馈控制系统。

基于Simulink的PEM燃料电池模拟器为我们深入研究PEM燃料电池的特性、性能评估以及控制系统设计提供了一个强大且直观的平台。通过不断完善模型和优化控制系统，我们能更好地推动PEM燃料电池在各个领域的高效应用。
