探索风电机组变桨控制：OpenFast与Simulink联合仿真之旅

QmZVLlLHvXq

286人浏览 · 2026-03-24 14:15:00

QmZVLlLHvXq · 2026-03-24 14:15:00 发布

openfast与simlink联合仿真模型，风电机组独立变桨控制与统一变桨控制。独立变桨控制。 OpenFast联合仿真。风机变桨控制基于FAST与MATLAB SIMULINK联合仿真模型的非线性风力发电机的PID独立变桨和统一变桨控制下仿真模型。陆地5MW非线性风机进行控制，利用MATLAB SIMULINK软件结合openfast进行建模。通过链接simulink的scope出转速对比，桨距角对比，叶片挥舞力矩，轮毂处偏航力矩，俯仰力矩等载荷数据对比图，在trubsim生成的3D湍流风环境下模拟，得到了可靠的仿真结果。统一变桨反馈信号是转速，独立变桨反馈是叶根载荷，这两种控制方式均满足要求。电子资料，联系默认同意。

在风力发电领域，优化风电机组的控制策略对于提升发电效率和机组稳定性至关重要。今天咱们就来聊聊基于OpenFast与MATLAB SIMULINK联合仿真模型下，风电机组的独立变桨控制与统一变桨控制。

一、联合仿真模型搭建

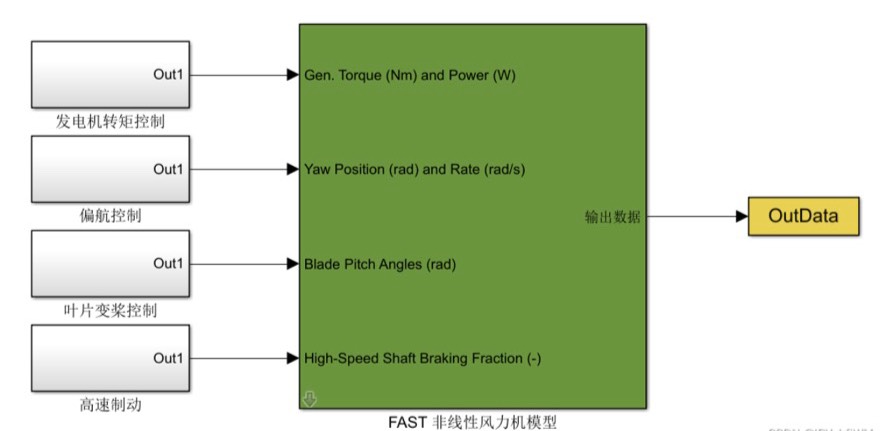

我们以陆地5MW非线性风机为研究对象，利用MATLAB SIMULINK软件结合openfast进行建模。在这个过程中，OpenFast主要负责模拟风机的空气动力学、结构动力学等复杂特性，而SIMULINK则专注于构建控制策略。

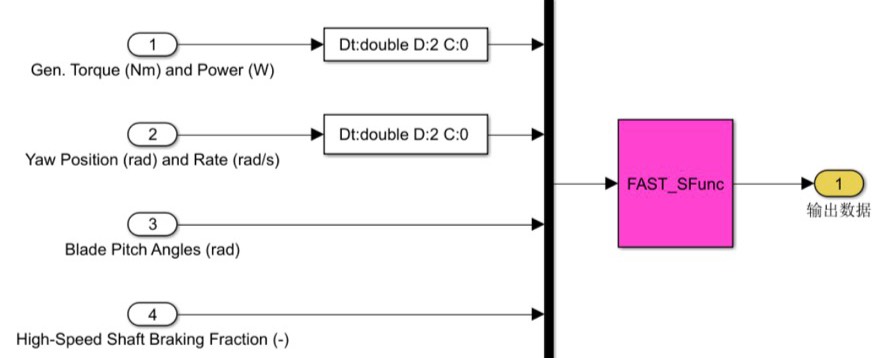

比如在连接两者时，我们可能会用到一些接口代码。假设我们在SIMULINK中创建一个S - Function来与OpenFast进行数据交互：

function [sys,x0,str,ts] = s_function(t,x,u,flag)
switch flag,
  case 0,
    [sys,x0,str,ts]=mdlInitializeSizes;
  case 1,
    sys=mdlDerivatives(t,x,u);
  case 2,
    sys=mdlUpdate(t,x,u);
  case 3,
    sys=mdlOutputs(t,x,u);
  case 4,
    sys=mdlGetTimeOfNextVarHit(t,x,u);
  case 9,
    sys=mdlTerminate(t,x,u);
  otherwise
    DAStudio.error('Simulink:blocks:unhandledFlag', num2str(flag));
end
% 初始化函数
function [sys,x0,str,ts]=mdlInitializeSizes
sizes = simsizes;
sizes.NumContStates  = 0;
sizes.NumDiscStates  = 0;
sizes.NumOutputs     = 1; % 输出给OpenFast的数据
sizes.NumInputs      = 1; % 从OpenFast接收的数据
sizes.DirFeedthrough = 1;
sizes.NumSampleTimes = 1;
sys = simsizes(sizes);
x0  = [];
str = [];
ts  = [0 0];
% 输出函数
function sys=mdlOutputs(t,x,u)
sys(1) = u(1)*2; % 简单示例，对从OpenFast接收的数据进行处理再输出

这段代码创建了一个简单的S - Function，它接收从OpenFast传来的数据（这里简单假设为一个标量），对其进行乘以2的处理后再输出给OpenFast，实际应用中数据处理会根据具体需求更加复杂。

二、独立变桨控制

独立变桨控制，其反馈信号是叶根载荷。这种控制方式能够针对每个叶片的不同受力情况进行精细化调整，从而更好地平衡风机的载荷。

在SIMULINK模型中，我们可以构建一个基于PID控制的独立变桨控制模块。

Kp = 0.5;
Ki = 0.1;
Kd = 0.05;
error = desired_load - measured_load; % 期望叶根载荷与实际测量叶根载荷的差值
integral = integral + error * dt;
derivative = (error - previous_error) / dt;
pitch_angle = Kp * error + Ki * integral + Kd * derivative;
previous_error = error;

上述代码片段展示了一个简单的PID控制算法来计算桨距角。通过不断调整桨距角，使得叶根载荷尽可能接近我们设定的期望值，从而优化风机的运行状态。

三、统一变桨控制

统一变桨控制的反馈信号是转速。这种控制方式相对简单，它基于风机整体的转速情况来统一调整所有叶片的桨距角。

同样在SIMULINK中构建统一变桨的PID控制模块：

Kp_speed = 0.3;
Ki_speed = 0.08;
Kd_speed = 0.03;
speed_error = desired_speed - measured_speed; % 期望转速与实际测量转速的差值
speed_integral = speed_integral + speed_error * dt;
speed_derivative = (speed_error - previous_speed_error) / dt;
collective_pitch_angle = Kp_speed * speed_error + Ki_speed * speed_integral + Kd_speed * speed_derivative;
previous_speed_error = speed_error;

这里通过PID算法根据转速误差来计算统一的桨距角，确保风机转速稳定在期望范围内。

四、仿真结果分析

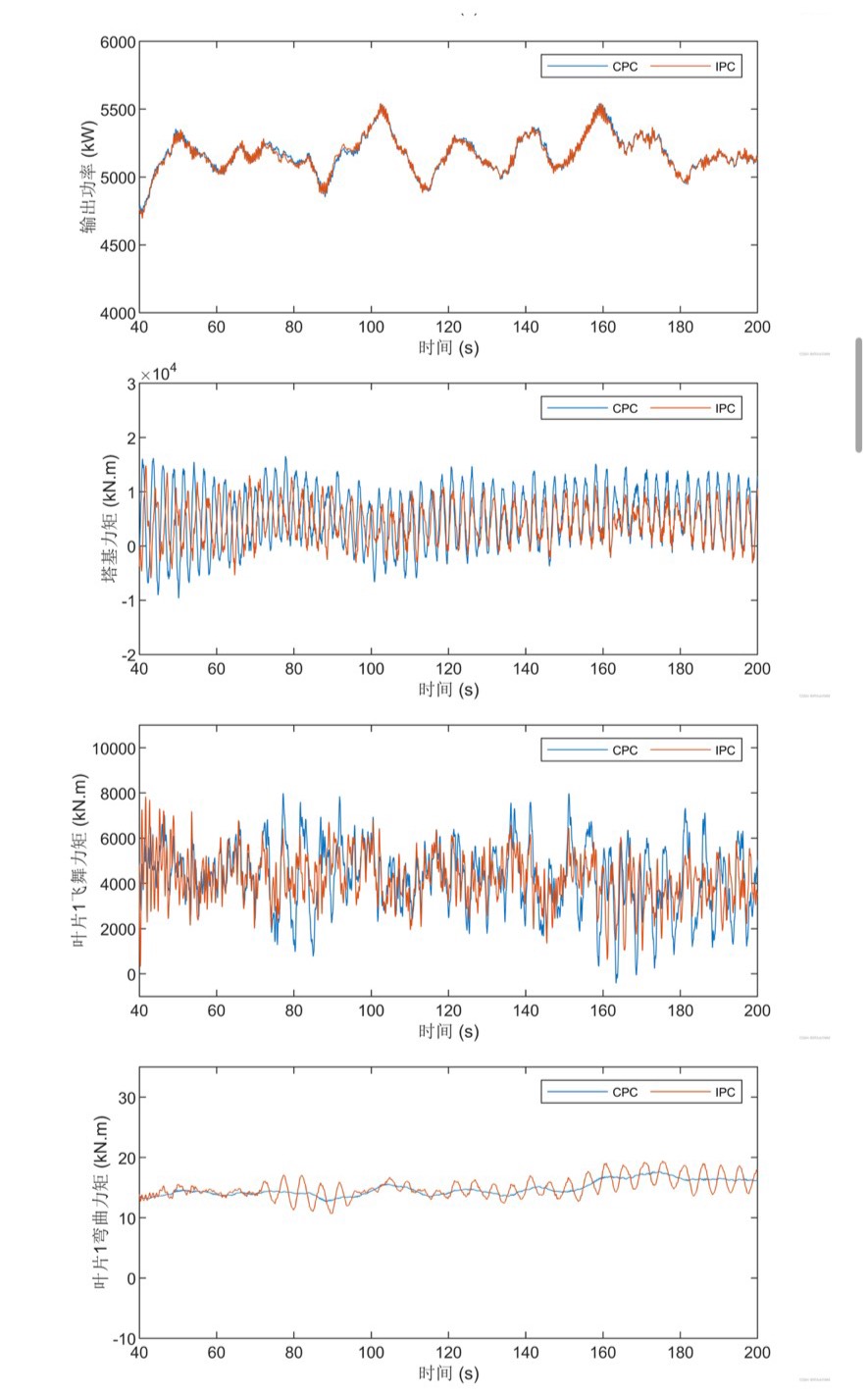

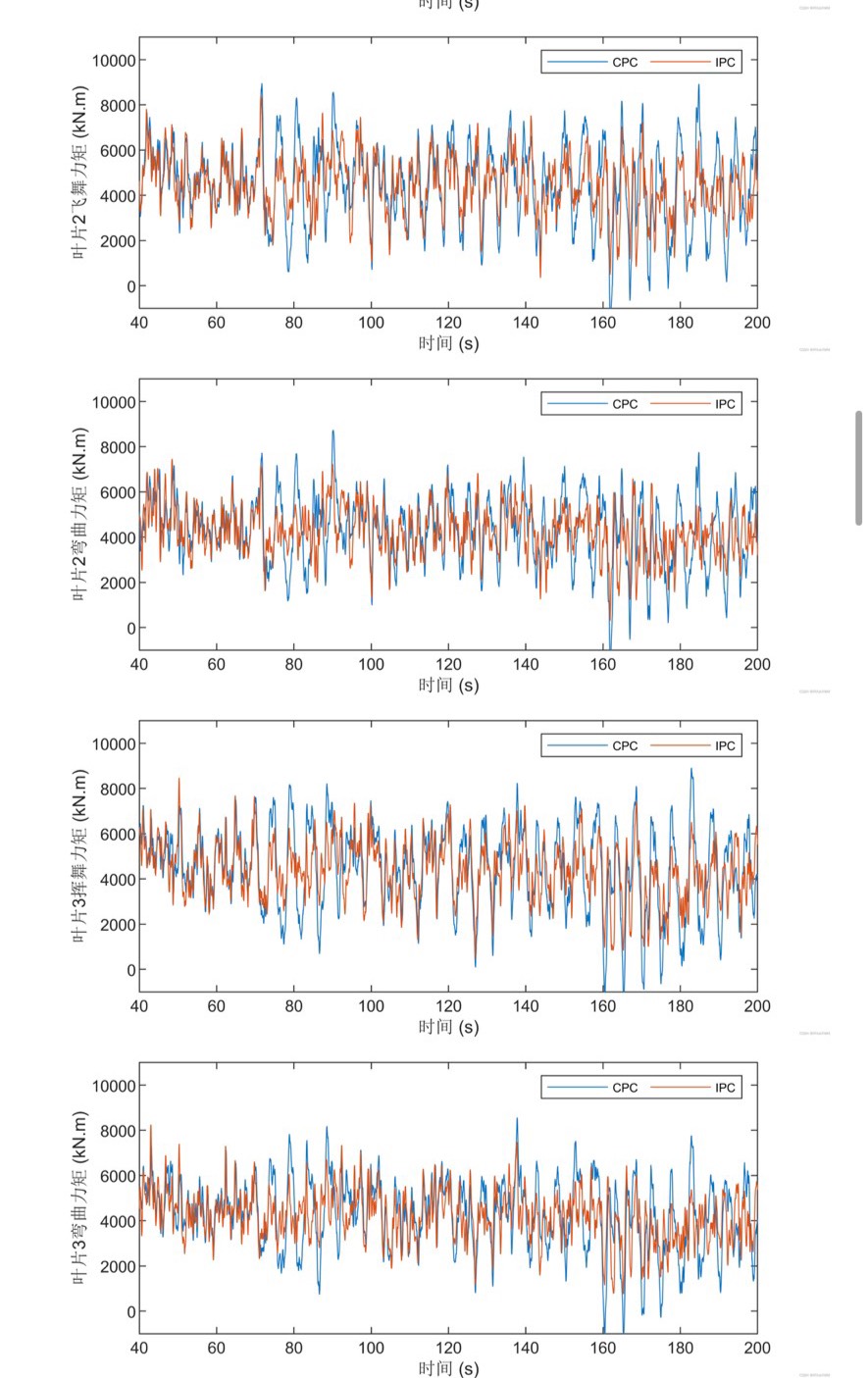

我们在trubsim生成的3D湍流风环境下进行模拟。通过链接simulink的scope输出转速对比，桨距角对比，叶片挥舞力矩，轮毂处偏航力矩，俯仰力矩等载荷数据对比图。从这些对比图中可以清晰地看到，无论是独立变桨控制还是统一变桨控制，都能满足风电机组运行的基本要求。独立变桨控制在平衡叶片载荷方面表现出色，而统一变桨控制则在维持风机整体转速稳定上发挥了重要作用。
