最近在实验室折腾I型NPC并网逆变器，发现功率环+电流环的双闭环结构确实比单电流环带劲。直接上干货，给大伙儿拆解下这套控制架构的核心玩法。

1. 功率外环的暴力美学

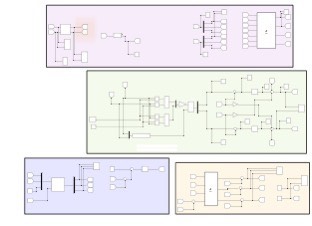

功率环的核心就是PQ解耦，这玩意儿在Simulink里实现起来特别带感：

`matlab

% 功率计算模块

P = 1.5(vdid + vq*iq);

Q = 1.5(vqid - vd*iq);

% 功率环PI控制器

idref = (Pref - P)*Kpp + Ki_p/s;

iqref = (Qref - Q)*Kpq + Ki_q/s;

`

这里注意坐标系转换要卡准电网电压角度，建议直接上锁相环硬同步。电流内环建议把带宽调到500Hz以上，实测发现响应速度直接起飞。

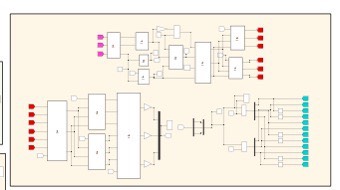

2. SVPWM的七段式骚操作

三电平SVPWM的矢量分区比两电平复杂得多，建议先背熟这个分区判断流程：

`c

// 判断矢量所在扇区

sector = (Va > 0) ? 1 : 0;

sector |= (Vb > 0) ? 2 : 0;

sector |= (Vc > 0) ? 4 : 0;

// 查表法获取基本矢量作用时间

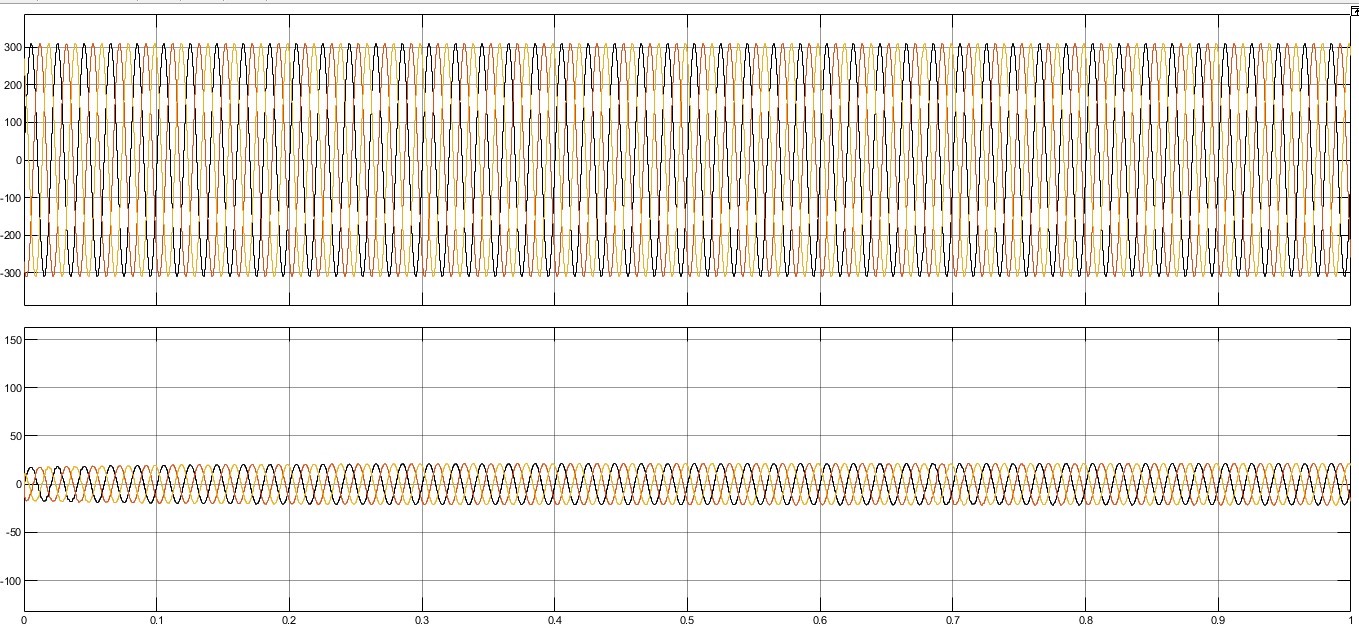

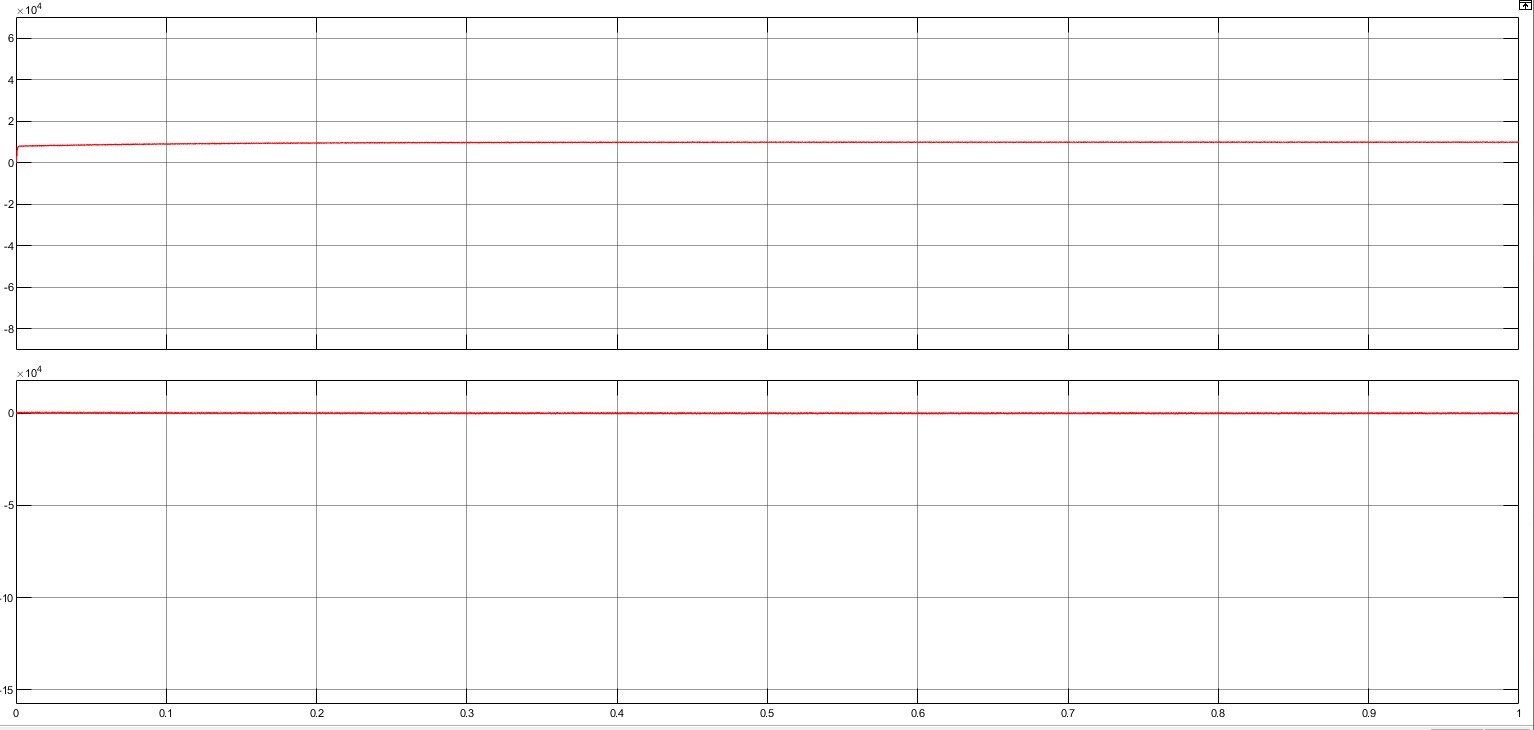

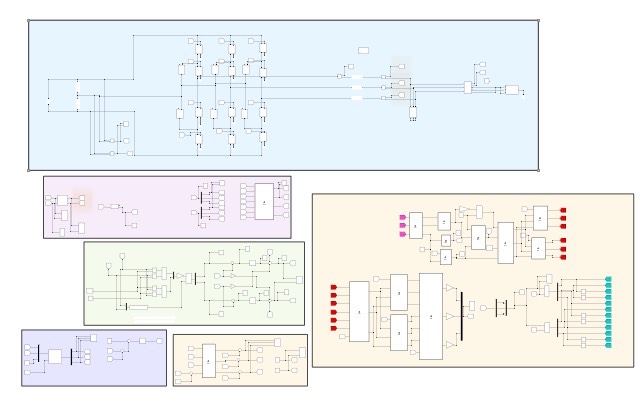

PQ+SVPWM控制，基于I型NPC并网逆变器的功率环并网控制，采用SVPWM调制，功率外环加电流内环控制，中点电位平衡控制 1.功率环+SVPWM 2.中点电位平衡控制 3.提供相关参考文献 支持simulink2022以下版本，联系跟我说什么版本，我给转成你需要的版本（默认发2016b）。

switch(sector) {

case 1: t1=Ta; t2=Tb; break;

// ...其他扇区处理

}

`

实际调试时记得加入死区补偿，否则炸管警告！建议用中心对称PWM模式，谐波表现更稳。

3. 中点电位的跷跷板游戏

NPC拓扑最头疼的就是中点漂移，这里推荐零序电压注入法：

`matlab

function u0 = midpoint_balance(Vdc, vn)

if vn > Vdc*0.05

u0 = -0.1*K_balance;

elseif vn < -Vdc*0.05

u0 = 0.1*K_balance;

else

u0 = 0;

end

end

`

实测在负载突变时，这个方法能把中点波动压在±2%以内。注意平衡因子K_balance需要根据实际电容值调整，建议从0.05开始逐步试。

参考文献推荐：

• 王兆安老师的《电力电子技术》第五版（NPC拓扑圣经）
• 张兴教授团队《三电平逆变器SVPWM控制策略研究》（IEEE Trans. on PE经典论文）
• 2018年ECCE会议论文《Neutral Point Balancing in 3L-NPC Inverters》（实测数据很全）

（注：模型支持Simulink 2016b，需要其他版本的小伙伴私信秒转）搞工程嘛，别总想着理论完美，多上示波器看波形才是王道。下次有机会再唠唠故障穿越那些骚操作。
