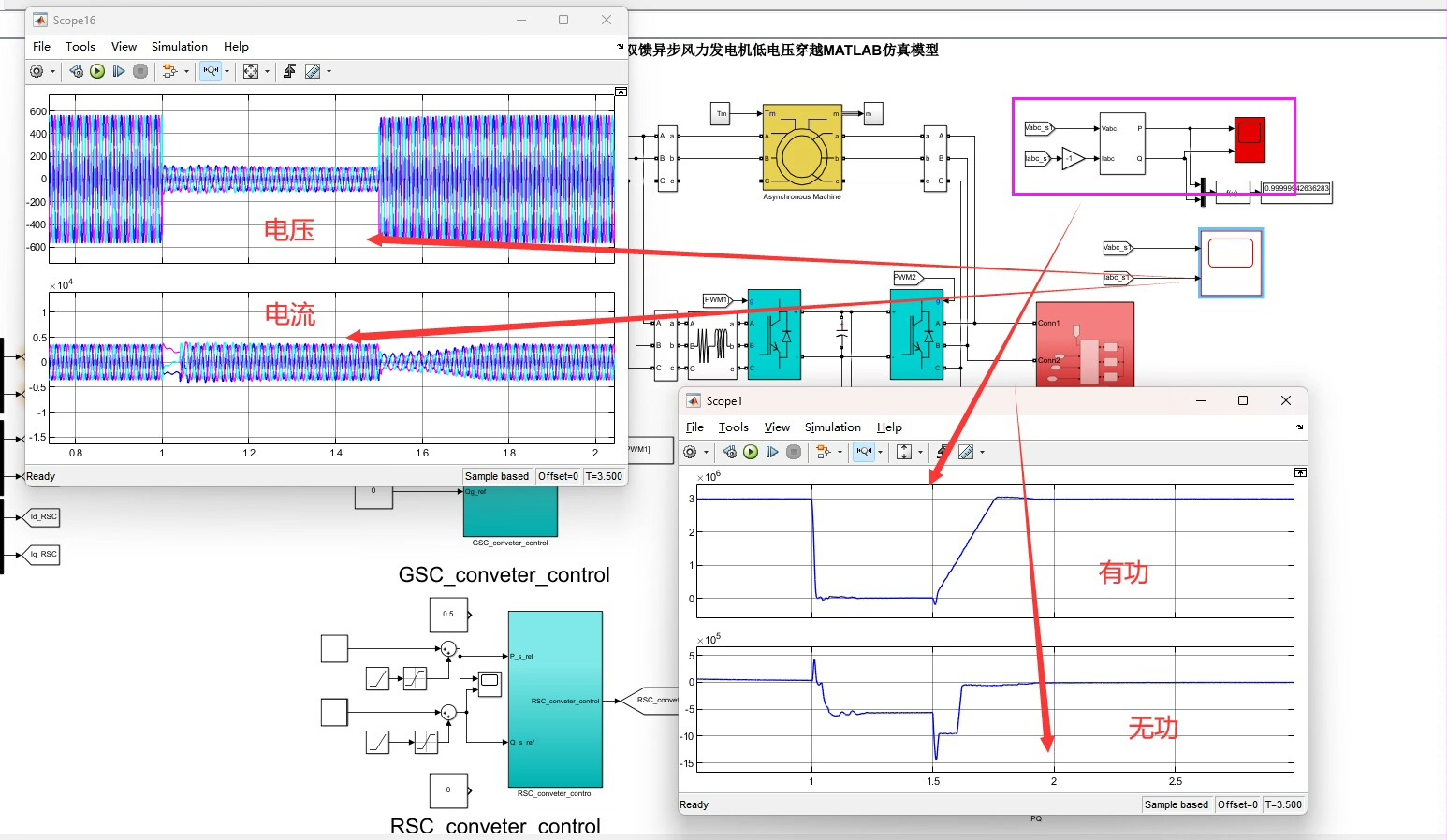

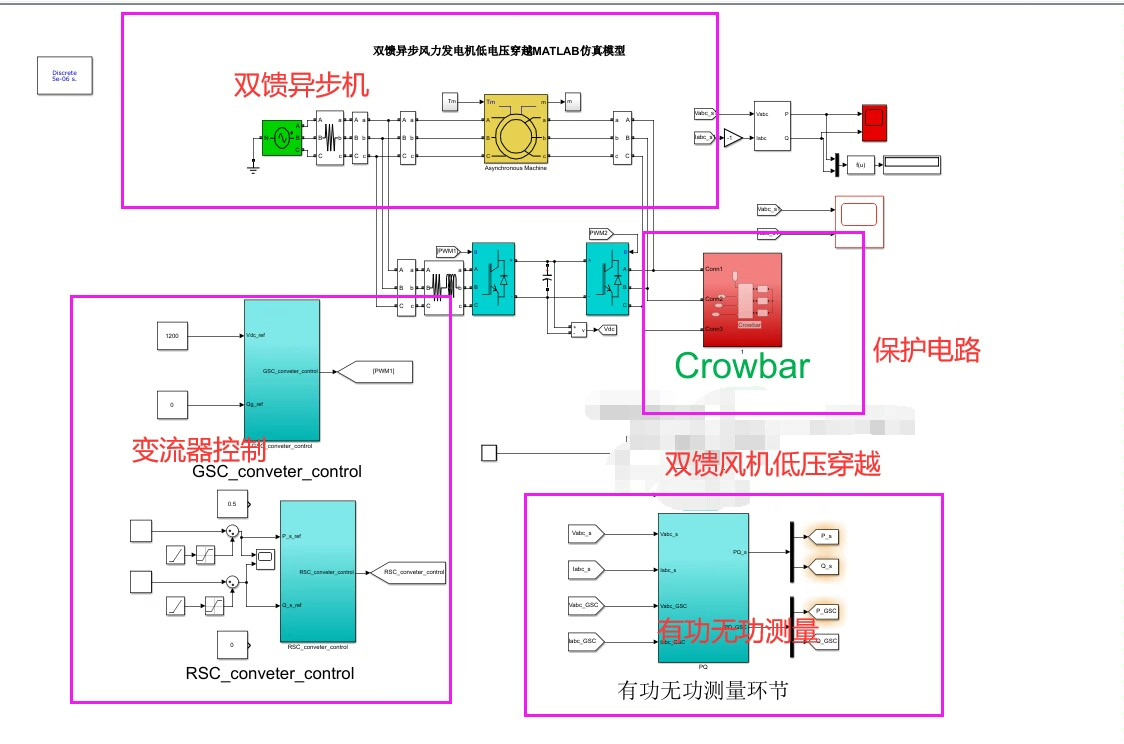

双馈风机 DFIG 低电压穿越 MATLAB仿真模型simulink， LVRT 双馈异步风力，Crowbar电路，波形如图 （1）转子侧变换器采用基于定子电压定向的矢量控制策略，有功无功解耦，具备MPPT能力，采用功率外环电流内环双闭环控制结构； （2）网侧采用电网电压定向的矢量控制策略，采用电压外环电流内环控制，直流母线电压稳定，输入功率因数为1。

在风力发电领域，双馈异步风力发电机（DFIG）因其独特优势得到广泛应用。然而，电网电压跌落问题对其稳定运行构成挑战，因此低电压穿越（LVRT）技术至关重要。今天咱们就聊聊基于MATLAB/Simulink搭建的DFIG低电压穿越仿真模型，其中Crowbar电路在LVRT过程中扮演关键角色。

一、转子侧变换器控制策略

转子侧变换器采用基于定子电压定向的矢量控制策略，实现有功无功解耦，还具备最大功率点跟踪（MPPT）能力，采用功率外环电流内环双闭环控制结构。

双馈风机 DFIG 低电压穿越 MATLAB仿真模型simulink， LVRT 双馈异步风力，Crowbar电路，波形如图 （1）转子侧变换器采用基于定子电压定向的矢量控制策略，有功无功解耦，具备MPPT能力，采用功率外环电流内环双闭环控制结构； （2）网侧采用电网电压定向的矢量控制策略，采用电压外环电流内环控制，直流母线电压稳定，输入功率因数为1。

来看段简单代码示例（以下代码仅为示意关键部分逻辑，非完整可运行代码）：

% 功率外环控制
P_ref = mppt_function(...); % 通过MPPT算法得到有功功率参考值
Q_ref = 0; % 无功功率参考值，可按需设置
e = [P_ref - P_measured; Q_ref - Q_measured]; % 功率误差
de = [e(1) - e_prev(1); e(2) - e_prev(2)]; % 误差变化率
P_Q_out = pi_controller(e, de, kp_PQ, ki_PQ); % 功率外环PI控制器输出

% 电流内环控制
i_d_ref = P_Q_out(1);
i_q_ref = P_Q_out(2);
e_i = [i_d_ref - i_d_measured; i_q_ref - i_q_measured];
de_i = [e_i(1) - e_i_prev(1); e_i(2) - e_i_prev(2)];
u_dq_out = pi_controller(e_i, de_i, kp_i, ki_i); % 电流内环PI控制器输出

在这段代码里，首先通过MPPT算法获取有功功率参考值Pref，设定无功功率参考值Qref。计算功率误差e及其变化率de，经功率外环PI控制器得到输出PQout。这PQout又作为电流内环的参考值idref和iqref，再次计算电流误差ei及其变化率dei，最后经电流内环PI控制器得出最终输出udqout 。通过这样的双闭环控制，能让转子侧变换器精确跟踪功率参考值，实现有功无功解耦控制。

二、网侧变换器控制策略

网侧采用电网电压定向的矢量控制策略，采用电压外环电流内环控制，目的是保持直流母线电压稳定，并使输入功率因数为1。

% 电压外环控制
Vdc_ref = 1000; % 直流母线电压参考值
e_Vdc = Vdc_ref - Vdc_measured;
de_Vdc = e_Vdc - e_Vdc_prev;
i_dc_ref = pi_controller(e_Vdc, de_Vdc, kp_Vdc, ki_Vdc); % 电压外环PI控制器输出作为电流内环d轴参考值

% 电流内环控制
i_q_ref = 0; % q轴电流参考值为0以保证功率因数为1
e_i = [i_dc_ref - i_d_measured; i_q_ref - i_q_measured];
de_i = [e_i(1) - e_i_prev(1); e_i(2) - e_i_prev(2)];
u_dq_out = pi_controller(e_i, de_i, kp_i, ki_i); % 电流内环PI控制器输出

代码中，设定直流母线电压参考值Vdcref，计算电压误差eVdc及其变化率deVdc，经电压外环PI控制器得到电流内环d轴参考值idcref 。q轴电流参考值设为0，以确保功率因数为1。再通过电流内环PI控制器得到最终输出udq_out，实现对网侧变换器的精确控制，维持直流母线电压稳定。

三、Crowbar电路

Crowbar电路在低电压穿越中是保护DFIG的重要防线。当检测到电网电压跌落，Crowbar电路迅速动作，将转子侧短接，避免转子过流对变换器造成损坏。其动作逻辑可以简单用如下代码示意：

if V_grid < V_fall_threshold % 检测电网电压是否低于跌落阈值
    crowbar_status = 1; % 启动Crowbar电路
else
    crowbar_status = 0; % 关闭Crowbar电路
end

当电网电压Vgrid低于设定的跌落阈值Vfallthreshold，就将crowbarstatus置为1，启动Crowbar电路；否则关闭。

通过上述控制策略和Crowbar电路的协同作用，利用MATLAB/Simulink搭建的DFIG低电压穿越仿真模型能有效模拟实际运行情况，从给出的波形可直观看到系统在电压跌落及恢复过程中的各项电气量变化，为进一步优化DFIG的低电压穿越性能提供有力依据。
