基于非奇异终端滑模控制的二自由度机械臂系统 [1]理论说明文档：进行机械臂轨迹跟踪控制器理论设计说明 [2]NTSMC控制：是通过引入非线性辅助项，将滑模控制器的终端项从奇异点(可能导致系统决策和切换问题)移动到非奇异点。 这种改进使得系统的控制性能更加稳定可靠，提高了系统对参数变化和扰动的抑制能力。 同时，NTSMC还可以通过设计合适的终端面和非线性辅助项，实现对机械臂系统的精确跟踪控制和高鲁棒性 [3]NTSMC实现二自由度机械臂过程：首先，根据机械臂系统的动力学模型，构建相应的控制方程。 然后，设计适当的终端面和非线性辅助项，通过解决滑模控制器存在的终端决策和切换问题，实现系统的非奇异控制。 最后，通过参数调节和反馈控制的方法，优化控制系统的性能，实现对机械臂系统的精确控制。

在自动化领域，二自由度机械臂系统的精准控制一直是研究的热点。今天咱们就来唠唠基于非奇异终端滑模控制（NTSMC）在这方面的应用。

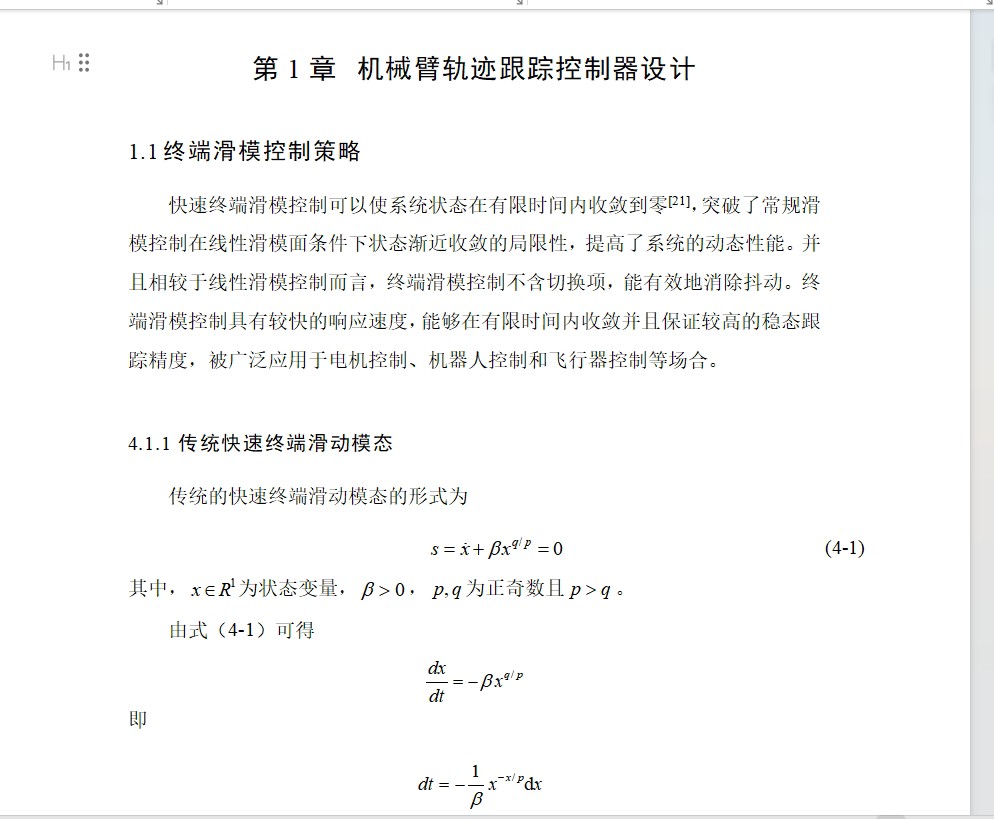

理论设计说明

要搞定机械臂轨迹跟踪控制器，理论基础得先夯实。简单说，就是得清楚机械臂的运动规律以及我们期望它达成的运动轨迹。这就好比我们要开车去一个地方，得知道车的性能以及目的地的位置信息。

NTSMC控制探秘

传统滑模控制器在终端项上存在奇异点，这就像路途中的大坑，可能导致系统决策和切换出问题。NTSMC就像一个厉害的修路工，通过引入非线性辅助项，把这个“大坑”给挪走，将滑模控制器的终端项从奇异点移到非奇异点。这一操作可不得了，系统控制性能那是更加稳定可靠了，对参数变化和扰动的抑制能力也大大提高。而且，通过设计合适的终端面和非线性辅助项，能实现对机械臂系统的精确跟踪控制和高鲁棒性。就好比给车换上了更好的悬挂系统，不管路面怎么颠簸，车都能稳稳前行。

NTSMC实现二自由度机械臂的过程

1. 构建控制方程
   首先得依据机械臂系统的动力学模型来构建控制方程。这就像是给机械臂制定行动纲领。以简单的二自由度机械臂动力学模型为例（假设模型为简化的线性模型，实际会复杂得多）：

# 这里用简单的数学公式示意动力学模型，假设机械臂两个关节的角度为theta1和theta2
import numpy as np

# 定义一些参数
m1 = 1.0
m2 = 1.0
l1 = 1.0
l2 = 1.0
g = 9.8

def dynamic_model(theta1, theta2, dtheta1, dtheta2):
    M = np.array([[(m1 + m2) * l1 ** 2 + m2 * l2 ** 2 + 2 * m2 * l1 * l2 * np.cos(theta2),
                    m2 * l2 ** 2 + m2 * l1 * l2 * np.cos(theta2)],
                   [m2 * l2 ** 2 + m2 * l1 * l2 * np.cos(theta2), m2 * l2 ** 2]])
    C = np.array([[-m2 * l1 * l2 * np.sin(theta2) * (2 * dtheta1 + dtheta2),
                    -m2 * l1 * l2 * np.sin(theta2) * dtheta1],
                   [m2 * l1 * l2 * np.sin(theta2) * dtheta1, 0]])
    G = np.array([[(m1 + m2) * g * l1 * np.cos(theta1) + m2 * g * l2 * np.cos(theta1 + theta2)],
                   [m2 * g * l2 * np.cos(theta1 + theta2)]])
    return M, C, G

上述代码简单定义了一个二自由度机械臂的动力学模型函数，返回质量矩阵M、科里奥利力和离心力矩阵C以及重力向量G 。有了这个模型，我们就能进一步构建控制方程，为后续控制做准备。

1. 设计终端面和非线性辅助项
   接下来就是设计合适的终端面和非线性辅助项。这一步是解决滑模控制器终端决策和切换问题的关键，实现系统的非奇异控制。假设我们设计的终端面函数为：

def terminal_surface(x, k1, k2):
    # x 可以是系统的状态变量，比如位置、速度等
    s = k1 * x[0] + k2 * x[1] ** (3/2)
    return s

上面这个函数简单定义了一个终端面，k1和k2是可调节的参数，通过调整它们来适应不同的控制需求。非线性辅助项的设计也类似，要根据实际情况精心调配，让系统能够稳定运行。

1. 优化控制系统性能
   最后通过参数调节和反馈控制的方法，优化控制系统的性能，实现对机械臂系统的精确控制。比如在代码中，我们可以通过调整前面动力学模型中的参数以及终端面函数中的参数，来观察系统的响应：

# 设定初始状态
theta1_0 = np.pi / 4
theta2_0 = np.pi / 4
dtheta1_0 = 0
dtheta2_0 = 0

M, C, G = dynamic_model(theta1_0, theta2_0, dtheta1_0, dtheta2_0)
# 调整终端面参数
k1 = 1.0
k2 = 1.0
x = np.array([theta1_0, theta2_0])
s = terminal_surface(x, k1, k2)
print("初始终端面值:", s)

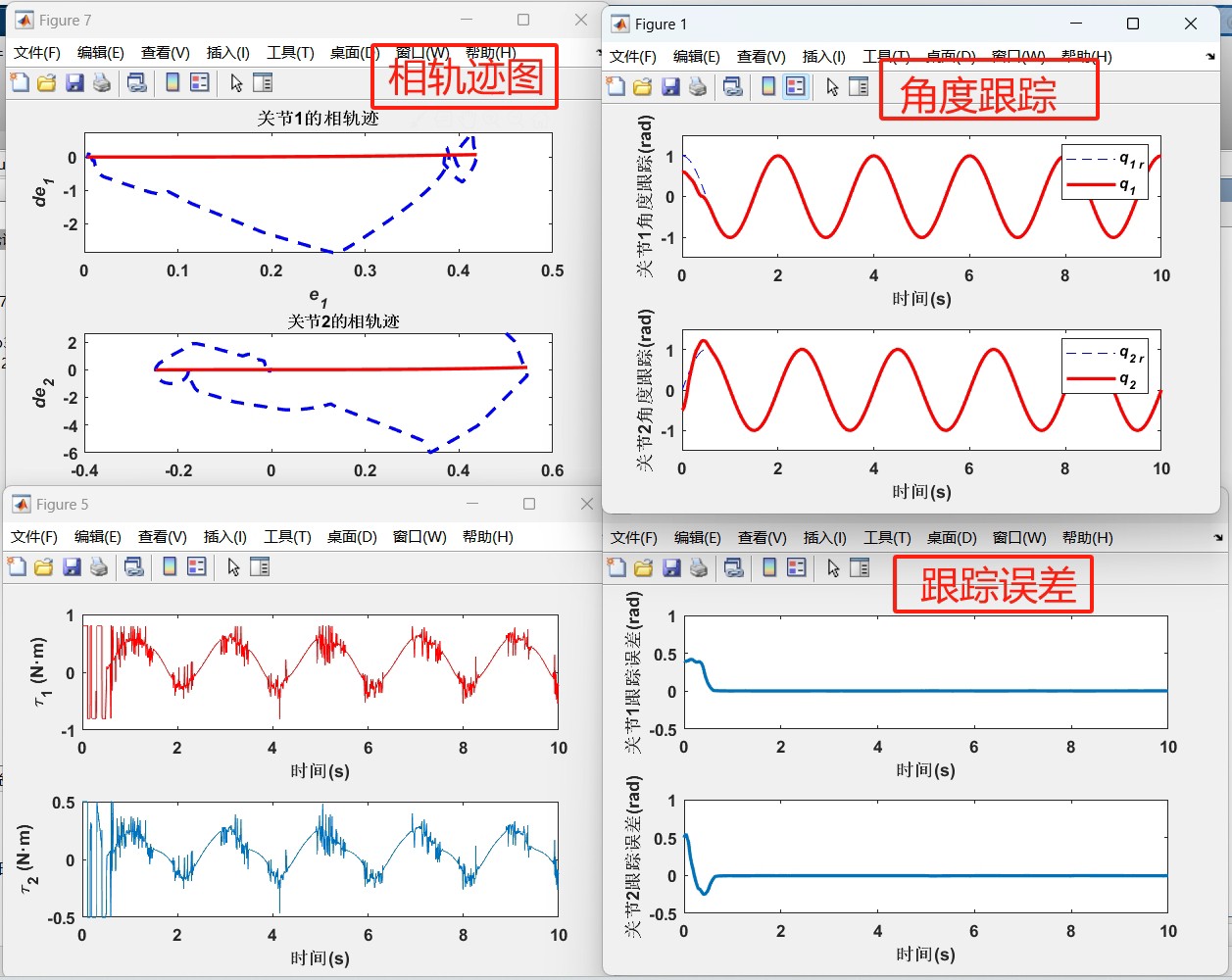

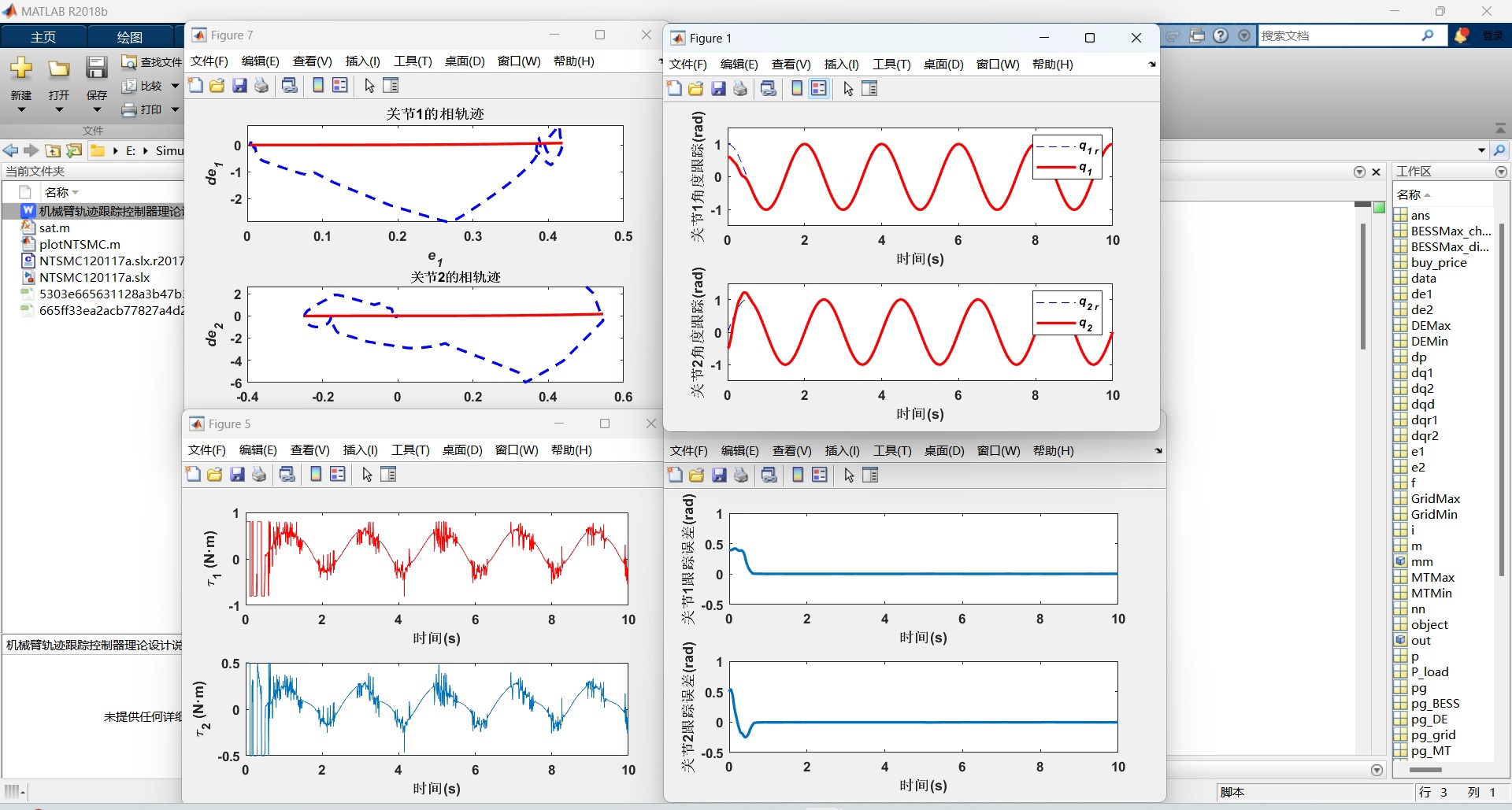

通过不断尝试不同的参数值，观察终端面的值以及系统的输出响应，逐步优化控制性能，让机械臂能够按照我们期望的轨迹精准运动。

基于非奇异终端滑模控制的二自由度机械臂系统 [1]理论说明文档：进行机械臂轨迹跟踪控制器理论设计说明 [2]NTSMC控制：是通过引入非线性辅助项，将滑模控制器的终端项从奇异点(可能导致系统决策和切换问题)移动到非奇异点。 这种改进使得系统的控制性能更加稳定可靠，提高了系统对参数变化和扰动的抑制能力。 同时，NTSMC还可以通过设计合适的终端面和非线性辅助项，实现对机械臂系统的精确跟踪控制和高鲁棒性 [3]NTSMC实现二自由度机械臂过程：首先，根据机械臂系统的动力学模型，构建相应的控制方程。 然后，设计适当的终端面和非线性辅助项，通过解决滑模控制器存在的终端决策和切换问题，实现系统的非奇异控制。 最后，通过参数调节和反馈控制的方法，优化控制系统的性能，实现对机械臂系统的精确控制。

基于非奇异终端滑模控制的二自由度机械臂系统有着独特的优势和实现过程，通过一步步精心设计和调试，能让机械臂在复杂环境下稳定、精确地完成任务。希望今天的分享能让大家对这个领域有更深入的了解。
