华为昇腾AI全栈生态以CANN为底层基石，向上构建起MindSpore开发框架、MindIE与MindSpeed推理优化引擎，搭配MindStudio开发工具、ModelArts云平台与ModelZoo模型仓库，形成了覆盖“硬件驱动-模型开发-推理部署-性能调优-工具支撑-云上服务-模型资产”的完整技术链条。各组件层层递进、协同互补，为AI开发者提供从底层硬件到上层应用的全流程支持，实现端边云一体化的AI开发与部署。这些产品之间的关系可概括为：

CANN是基石，MindSpore是大脑，MindIE是推理引擎，MindSpeed是性能加速器，MindStudio是开发工具台，ModelArts是云上平台，ModelZoo是模型仓库‌。

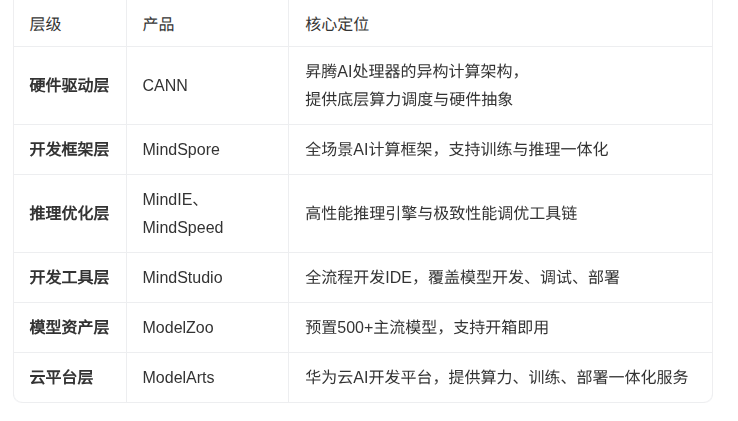

一、整体架构层级关系（由底向上）

二、各产品功能详解与协同关系

（一）CANN：昇腾生态的底层基石

CANN（Compute Architecture for Neural Networks）作为昇腾AI处理器的异构计算架构，承担着承上启下的关键作用，向上为上层软件提供统一的硬件抽象接口，向下实现对昇腾NPU的高效驱动与算力调度。

1. 核心功能模块
   • AscendCL统一编程接口：实现软硬件解耦，支持Python/C++等多语言开发，屏蔽底层硬件差异，让开发者无需关注硬件细节即可开发AI应用。
   • ATC编译器：将ONNX、MindIR等格式的模型转换为CANN IR，支持图优化、量化、算子融合等编译优化，提升模型执行效率。
   • TBE（Tensor Boost Engine）：自定义算子开发框架，允许开发者针对特定场景开发高性能算子，满足个性化计算需求。
   • HCCL高性能集合通信库：替代NCCL，实现昇腾集群内高效的多机多卡通信，支撑大模型分布式训练与推理。
   • Runtime Scheduler：提供确定性任务调度，支持ASIL-B安全等级，保障AI应用的稳定运行。
   • DVPP数字视觉预处理：实现图像/视频的硬件加速预处理，如解码、缩放、归一化等，减少CPU开销，提升端到端处理效率。
2. 关键创新优势
   • 软硬协同编译：编译时感知芯片拓扑、内存带宽、计算单元数量等硬件信息，实现针对性优化。
   • 一次开发、多端部署：支持模型在云、边、端等不同设备上的无缝部署，降低开发与迁移成本。

（二）MindSpore：全场景AI开发框架

MindSpore是华为自研的全场景AI计算框架，旨在实现易开发、高效执行、全场景覆盖三大目标，支持云边端协同的AI模型开发与部署。

1. 核心功能模块
   • MindExpression（表达层）：基于Python的前端表达接口，支持Python原生语法开发神经网络，提供动静态图统一能力，兼顾开发效率与执行性能^^6^^^^^。未来还计划支持C/C++、华为自研编程语言仓颉等多前端对接。
   • MindCompiler（编译优化层）：以端云统一的MindIR为媒介，实现三大核心优化：硬件无关优化（类型推导、自动微分、表达式化简等）、硬件相关优化（自动并行、内存优化、图算融合、流水线执行等）、部署推理相关优化（量化、剪枝等）^^6^^^^^。其中MindAKG为自动算子生成编译器，可自动生成高性能算子。
   • MindRE（全场景运行时）：包含云侧、端侧以及IoT设备的轻量化运行时系统，按照上层编译优化结果对接并调用底层硬件算子，支持端边云AI协同与联邦学习^^6^^^^^。
   • MindSpore Lite：轻量化推理引擎，适用于边缘设备与端侧设备，实现模型的高效推理部署。
   • MindStudio：全流程开发工具，集成模型调试、性能分析、算子开发、一键部署等功能，为MindSpore开发提供可视化支持^。
2. 关键特性
   • 动静态图统一：支持动态图调试与静态图编译优化结合，开发者可在动态图模式下快速调试模型，在静态图模式下获得极致执行性能。
   • 全场景部署：覆盖云、边、端等多种场景，支持模型在不同设备间的无缝迁移与部署^^6^^^^^。
   • 自动微分与并行：提供自动微分功能，简化模型训练过程；支持自动并行策略，提升大模型分布式训练效率。

（三）MindIE：高性能推理引擎

MindIE是面向大模型与多模态场景的高性能推理引擎，依托CANN实现硬件算力调度，提供服务化部署、运维与生态对接能力，实现模型的高效推理与服务化集成。

1. 分层架构与核心模块
   • 服务化层：作为推理服务的“中枢大脑”，负责大模型推理的服务化部署、运维与生态对接。
     • MindIE Server：推理服务端，提供模型的服务化封装能力，支持命令行部署RESTful服务，可对接Triton、OpenAI、TGI、vLLM等主流推理框架接口。
     • MindIE Client：服务客户端，提供标准化Python/C++ API，简化用户对推理服务的调用流程。
     • MindIE MS（Management Service）：服务策略管理模块，包含控制器（Controller）与调度器（Coordinator）两大核心组件。控制器作为集群的身份决策大脑及状态管控中心，负责集群节点状态管控、PD身份决策与下发等；调度器作为集群的数据面入口，提供负载均衡与cache亲和调度算法，实现最优节点选择、请求监管与转发，提升集群资源利用率。同时该模块具备模型Pod级/实例级管理、自动扩缩容、故障重调度等运维能力。
     • MindIE Benchmark：性能与精度测试工具，支持在不同配置下测试大模型推理表现，为性能调优提供数据支撑。
   • 模型应用层：针对不同场景提供专项加速能力。
     • MindIE SD：视图生成推理套件，为Stable Diffusion等文生图模型提供端到端加速方案，集成模型加载、图优化、推理执行等全流程能力。
     • MindIE Turbo：通用推理模型加速库，通过算子融合、内存复用、多流并行等技术提升各类AI模型推理性能，尤其在MoE模型场景中，结合混合并行、专家负载均衡、极致算子融合等技术，推理效率提升可达20倍。
   • 框架插件层：实现主流训练框架到昇腾推理的平滑迁移，代表模块为MindIE-Torch，作为PyTorch的推理加速插件，支持TorchScript、torch.export、torch.compile等多种模型转换与编译模式，覆盖静态/动态Shape场景，支持子图+单算子混合执行，自动识别并加速昇腾NPU可执行算子，不支持的算子则“fallback”到CPU执行。
2. 关键优势
   • 生态兼容与自主可控：通过对接主流推理框架降低用户迁移成本，同时自研服务化平台牵引生态向昇腾体系迁移。
   • 大模型与多模态优化：针对大语言模型、多模态生成等场景进行深度优化，提升推理性能与服务稳定性。

（四）MindSpeed：极致推理性能调优工具链

MindSpeed是针对特定模型结构（如MoE）的极致性能调优工具链，在MindIE与CANN的基础上，通过细粒度优化实现通信与计算重叠、专家并行等高级特性，进一步提升复杂模型的推理效率。

1. 核心功能模块
   • Trainer：训练入口，负责模型训练任务的启动与管理。
   • RayWorkGroup / Worker：任务调度与执行单元，RayWorkGroup负责Worker的管理与调度，Worker包括IntegratedWorker、RuleReward等，执行具体的训练与推理任务。
   • ActorRolloutHybrid：训推转换的关键模块，实现训练模型到推理模型的高效转换。
   • Engine：包含训练引擎与推理引擎（如VLLM），分别负责模型训练与推理任务的执行。
   • RuleReward：优化策略反馈模块，根据模型执行情况反馈优化策略，指导后续性能调优。
2. 关键优势
   • 复杂模型针对性优化：针对MoE、大语言模型等复杂模型结构进行深度优化，实现通信与计算重叠、专家并行等高级优化技术，显著提升推理吞吐与响应速度^。
   • 与昇腾生态深度协同：基于CANN与MindIE的底层能力，充分发挥昇腾NPU的硬件性能，实现软硬协同优化^。

（五）MindStudio：全流程开发工具台

MindStudio是昇腾AI全流程开发工具链，为开发者提供从模型开发、调试、部署到性能分析的一站式支持，集成了ATC、AscendCL、Profiler等工具，服务于CANN、MindSpore、MindIE的开发全流程。

1. 核心功能
   • 模型开发与调试：支持MindSpore、PyTorch等主流框架的模型开发，提供代码编辑、调试、断点设置等功能，提升模型开发效率^。
   • 性能分析与调优：通过Profiler工具实现可视化Timeline分析，帮助开发者定位推理与训练瓶颈，提供针对性的性能优化建议^。
   • 算子开发与验证：集成TBE算子开发框架，支持自定义算子的开发、编译与验证，满足个性化计算需求^。
   • 一键部署：支持模型在云、边、端等不同设备上的一键部署，简化部署流程^。
2. 关键价值
   • 全流程工具支撑：覆盖AI开发全生命周期，减少开发者在不同工具间的切换成本，提升开发效率^。
   • 可视化与易用性：通过可视化界面与工具，降低AI开发的技术门槛，让开发者更专注于模型算法本身^。

（六）ModelZoo：昇腾生态模型仓库

ModelZoo是昇腾生态的预训练模型库，提供ResNet、BERT、YOLOv5、GLM等主流模型的昇腾优化版本，支持一键下载与部署，为开发者提供开箱即用的模型资源。

1. 核心功能
   • 丰富的模型资源：预置500+覆盖计算机视觉、自然语言处理、语音识别等多个领域的主流模型，且所有模型均经过昇腾硬件优化，可直接在昇腾平台上高效运行^。
   • 一键下载与部署：提供简洁的下载与部署接口，开发者可快速获取模型并部署到昇腾平台上，减少模型适配与优化的时间成本^。
   • 模型更新与维护：持续更新模型库，跟进最新的模型算法与研究成果，为开发者提供前沿的模型资源^。
2. 关键价值
   • 降低开发门槛：开发者无需从零开始训练模型，可基于ModelZoo的预训练模型进行微调与二次开发，快速实现AI应用落地^。
   • 提升开发效率：借助经过优化的预训练模型，开发者可快速验证算法思路，缩短AI应用的开发周期^。

（七）ModelArts：华为云AI开发平台

ModelArts是华为云提供的端到端AI开发平台，集成了数据标注、模型训练、自动学习、推理部署等功能，内置昇腾算力资源，支持MindSpore原生开发，为开发者提供云上AI开发与部署的一站式服务。

1. 核心功能
   • 数据标注与管理：提供高效的数据标注工具，支持图像、文本、语音等多种数据类型的标注，同时提供数据管理与版本控制功能，保障数据质量与安全性。
   • 模型训练与优化：内置昇腾算力资源，支持MindSpore、TensorFlow、PyTorch等主流框架的模型训练，提供自动调参、分布式训练等功能，提升模型训练效率与性能。
   • 自动学习：为非专业开发者提供自动化的AI开发能力，通过简单的操作即可完成模型训练与部署，降低AI开发的技术门槛。
   • 推理部署与运维：支持模型在云、边、端等不同环境的部署，提供弹性扩缩容、监控告警等运维能力，保障AI服务的稳定运行。
2. 关键价值
   • 云上一站式服务：集成AI开发全流程所需的功能与资源，开发者无需搭建本地环境，即可在云上完成AI应用的开发与部署。
   • 弹性算力支持：内置昇腾算力资源，可根据业务需求弹性扩展算力，满足大模型训练与高并发推理的需求。

三、典型工作流示例（大模型推理部署）

模型选择‌：从 ‌ModelZoo‌ 下载GLM-4或ChatGLM3模型。

训练/微调‌：在 ‌ModelArts‌ 平台上使用 ‌MindSpore‌ 进行训练。

模型转换‌：通过 ‌MindStudio‌ 中的ATC工具将模型转换为OM格式，依赖 ‌CANN‌ 完成算子映射。

性能分析‌：使用 ‌MindStudio‌ 的Profiler分析推理瓶颈。

推理部署‌：通过 ‌MindIE‌ 实现服务化部署，启用PD分离与算子融合。

极致优化‌：对MoE模型使用 ‌MindSpeed‌ 进行通信重叠与专家并行优化。

四、生态协同优势

训推一体‌：MindSpore训练 → CANN转换 → MindIE推理，全流程无缝衔接。

软硬协同‌：CANN深度优化昇腾NPU，使MindSpore与MindIE性能最大化。

开箱即用‌：ModelZoo + ModelArts 降低开发门槛，支持快速落地。

工具闭环‌：MindStudio 提供从开发到调优的完整工具链。
