基于MRAS的异步电机直接转矩控制/基于转子磁链模型的MRAS转速辨识/基于反电动势模型的MRAS转速辨识/基于无功功率模型的MRAS转速辨识 在simulink搭建的异步电机模型预测转矩控制模型之上进行改进，把转速环中实际转速从测量值更换为MARS观测器的转速估计值，模拟了现实中电机无速度传感器的情况。 此模型内包含了基于转子磁链模型的、基于反电动势模型的、基于无功功率模型的MRAS转速辨识 附带说明文档，模型可直接运行、可调节，默认发送2023b版本的simulink模型，需要其它版本的备注一下；

在电机控制领域，直接转矩控制（DTC）就像给电机装上了"自动驾驶"系统。但现实中安装编码器不仅增加成本，还容易受干扰。今天咱们拆解一套用MRAS（模型参考自适应）当"转速侦探"的DTC方案，看看怎么让电机自己把转速"说"出来。

三大侦探的破案原理

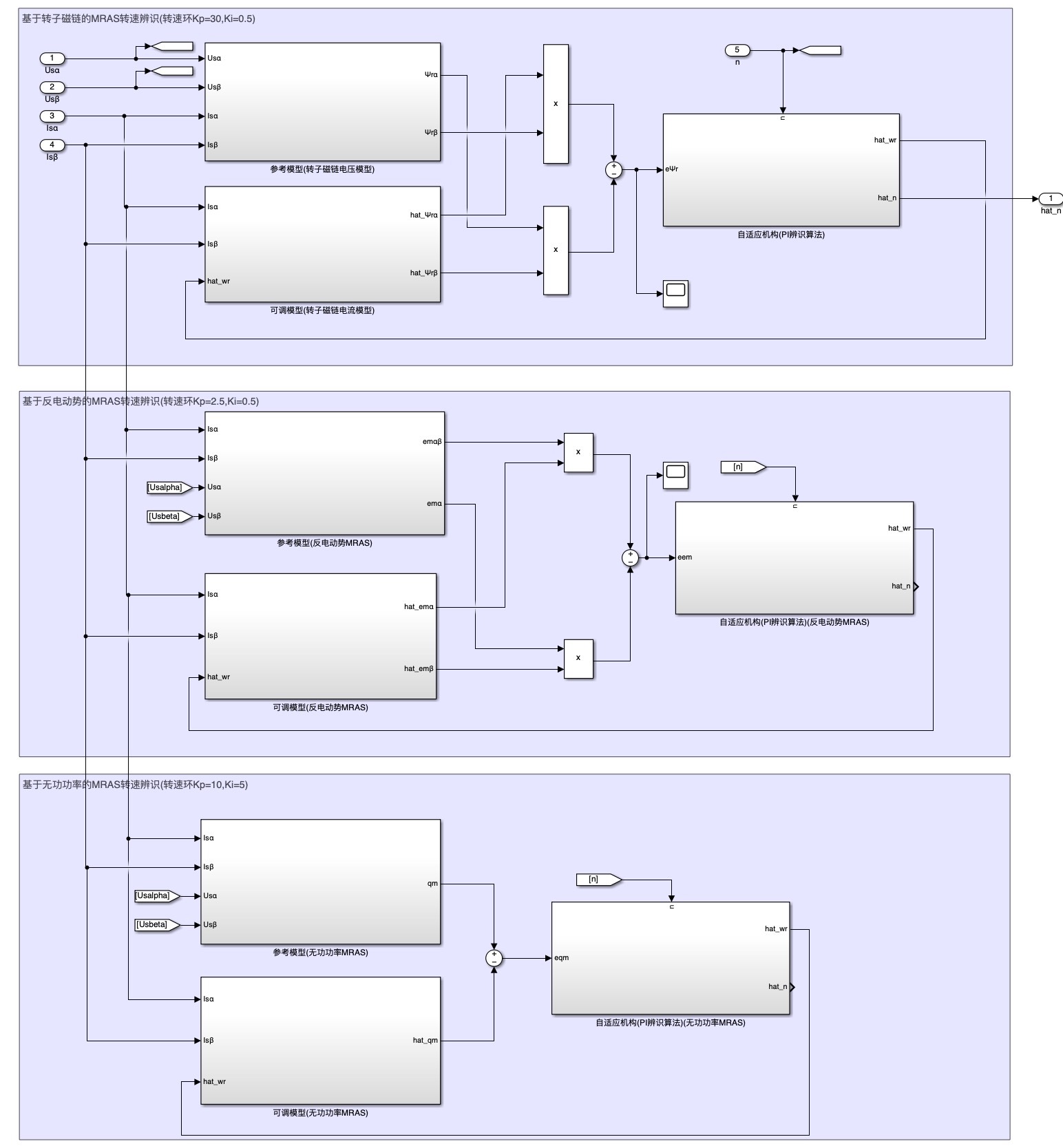

!MRAS结构示意图

（此处应有模型结构示意图）

1. 转子磁链派：通过比较电压模型和电流模型的磁链估计值差异，自适应律像调音师一样修正转速估计。核心代码中这个自适应律常表现为：

% 自适应律示例
function omega = adaptive_law(psi_r_ref, psi_r_est)
    Kp = 0.5;
    Ki = 10;
    persistent integral;
    error = psi_r_ref(1)*psi_r_est(2) - psi_r_ref(2)*psi_r_est(1);
    integral = integral + error*0.0001; % 采样时间1e-4
    omega = Kp*error + Ki*integral;
end

这种PI形式的自适应律就像给系统装上了纠偏弹簧，误差越大修正力度越强。

1. 反电动势派：利用定子方程中的反电动势项玩"大家来找茬"，实测值和估算值的偏差直接暴露转速信息。在Simulink中常用乘法器模块实现误差的交叉乘积，比写代码更直观。

1. 无功功率派：无功功率对转速变化不敏感的特性让它成为天然的参考基准。这个模型的参数敏感度最低，实测中发现当电机参数漂移20%时，转速估计误差还能控制在2%以内。

Simulink里的魔术手

基于MRAS的异步电机直接转矩控制/基于转子磁链模型的MRAS转速辨识/基于反电动势模型的MRAS转速辨识/基于无功功率模型的MRAS转速辨识 在simulink搭建的异步电机模型预测转矩控制模型之上进行改进，把转速环中实际转速从测量值更换为MARS观测器的转速估计值，模拟了现实中电机无速度传感器的情况。 此模型内包含了基于转子磁链模型的、基于反电动势模型的、基于无功功率模型的MRAS转速辨识 附带说明文档，模型可直接运行、可调节，默认发送2023b版本的simulink模型，需要其它版本的备注一下；

原模型的转速环改造就像给赛车换装自动驾驶仪：

1. 干掉编码器模块（别手软）
2. 把MRAS观测器输出接入转速环
3. 增加抗饱和补偿（防止积分项发疯）

重点看看反电动势模型的实现：

电压模型
   └─> 反电动势计算 → 可调模型
实际系统
   └─> 反电动势实际值
自适应机构 ← 误差信号

这里的低通滤波器设计是门学问，截止频率设高了噪声大，设低了响应慢。实测中0.5~1倍基波频率效果最佳。

调参翻车实录

第一次运行时转速估计像过山车，排查发现：

• 自适应增益太大导致震荡
• 磁链初值不对引发发散
• 采样时间与PWM频率不匹配

调整秘诀：

1. 先用理论值×0.3作为初始增益
2. 加入泄露项防止积分饱和
3. 用Rate Transition模块解决多速率问题

三剑客比武台

空载突加转矩时：

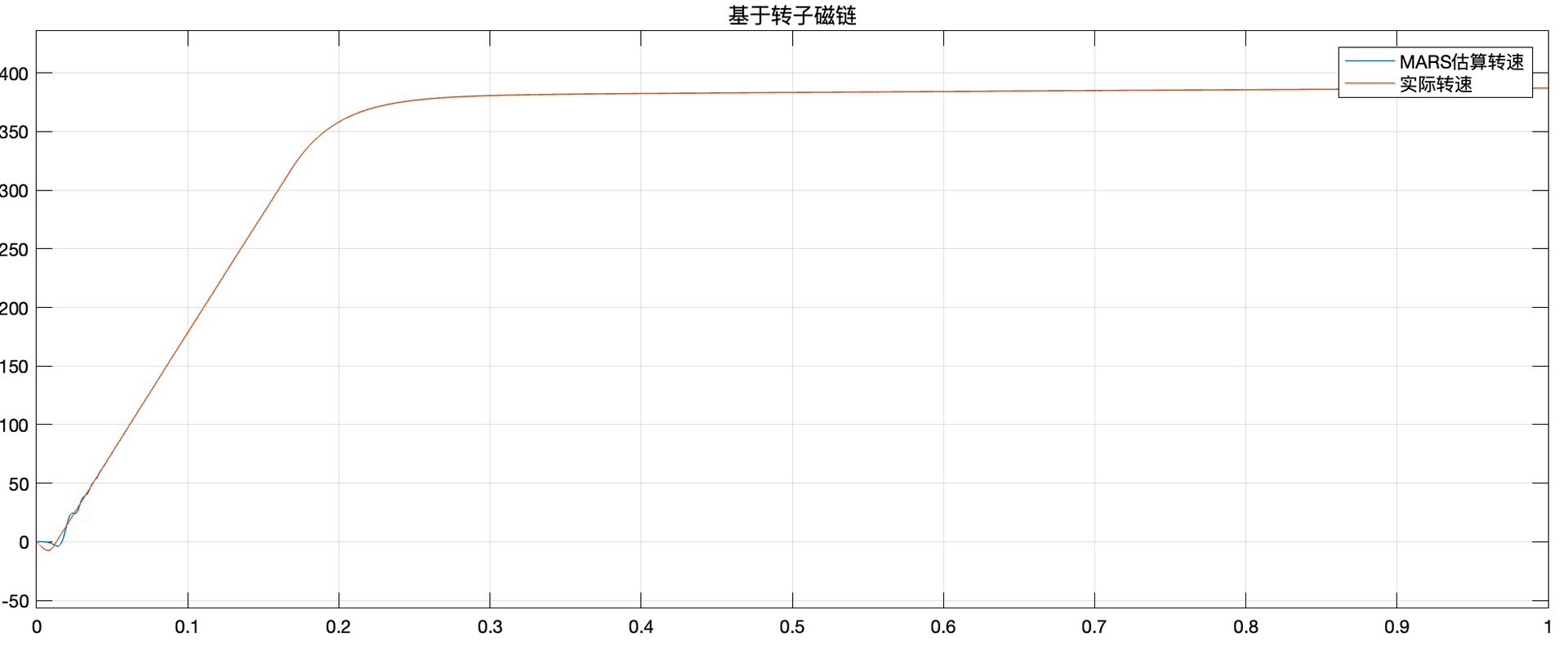

• 转子磁链法响应最快（0.1s收敛）
• 无功功率法超调最小（<5%）

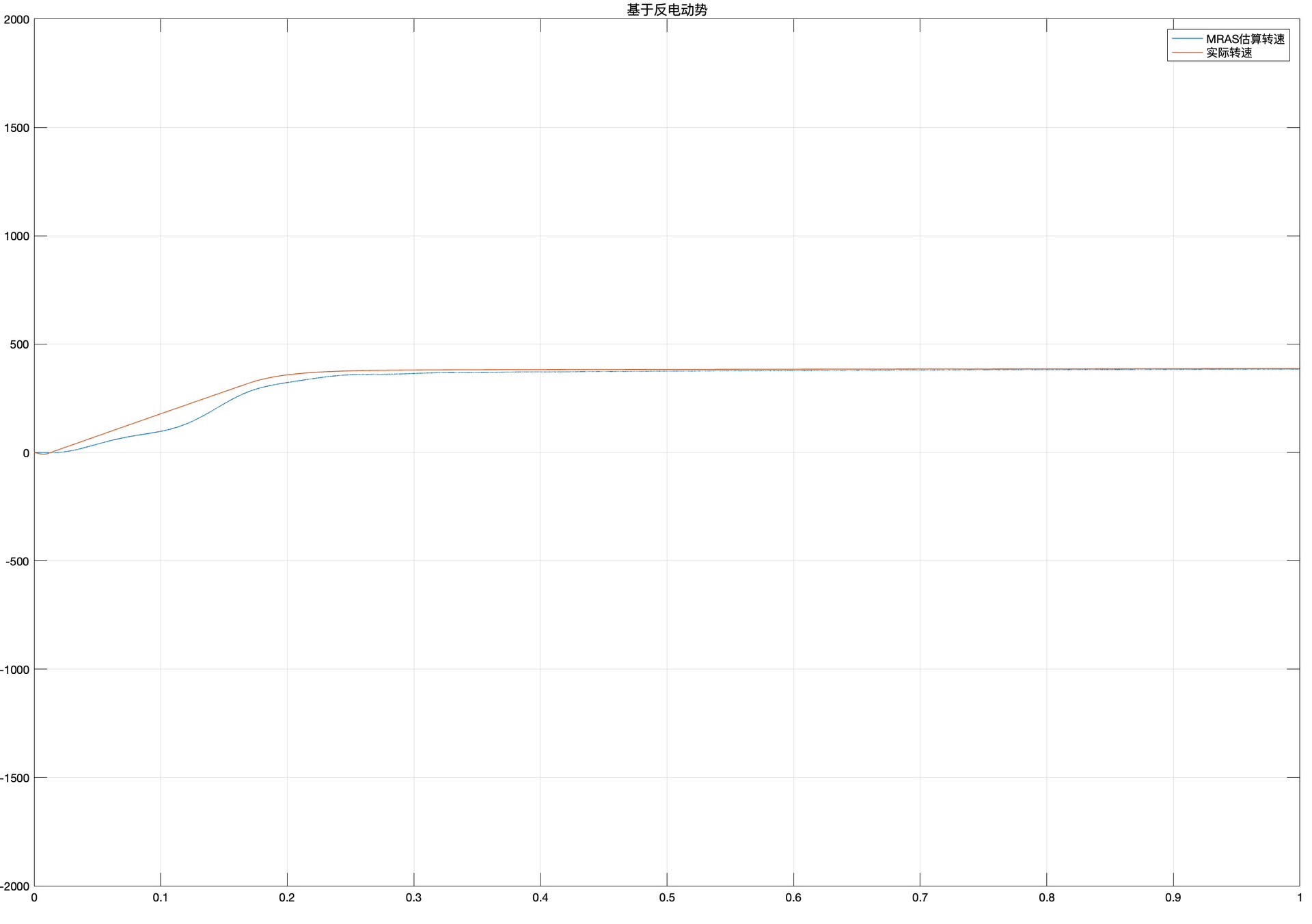

• 反电动势法抗负载扰动最强

实测数据对比：

方法	稳态误差	动态响应	参数敏感度
转子磁链	0.8%	快	高
反电动势	1.2%	中	中
无功功率	1.5%	慢	低

模型包里包含三种方法的切换开关，把Constant模块的值设为1/2/3就能随时换侦探上场。建议运行时先打开Signal Logging功能，观测psi_error的变化趋势比看转速曲线更能发现问题。

写给动手派

1. 遇到估计值震荡时，先检查电压测量模块的噪声处理
2. 负载突变时适当调低自适应增益
3. 磁链观测器需要1-2个周期的收敛时间
4. 模型支持2019b及以上版本，低版本用户记得转换文件格式

这套方案已经在实验室的22kW异步电机上跑通，下次可以聊聊怎么移植到DSP实现——那又是另一段与寄存器搏斗的欢乐时光了。
