最近在折腾风机控制模型，发现OpenFAST和Simulink这对CP搞联合仿真真是绝配。尤其是独立变桨和统一变桨的对比实验，简直像看两个性格迥异的工程师在调教同一台5MW大风机——一个讲究大局观，另一个专注细节控。

一、联合仿真怎么玩？

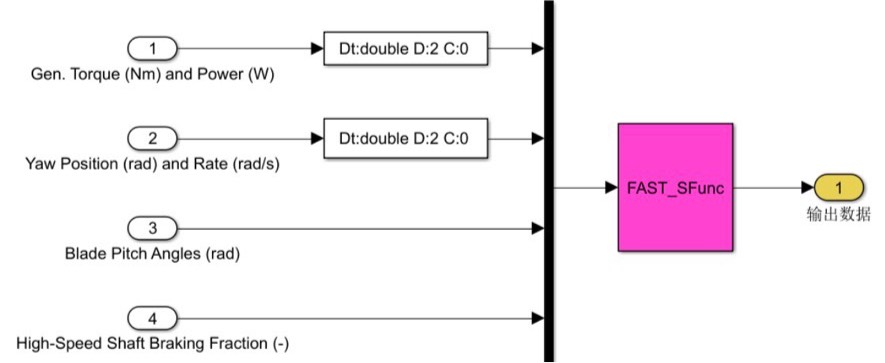

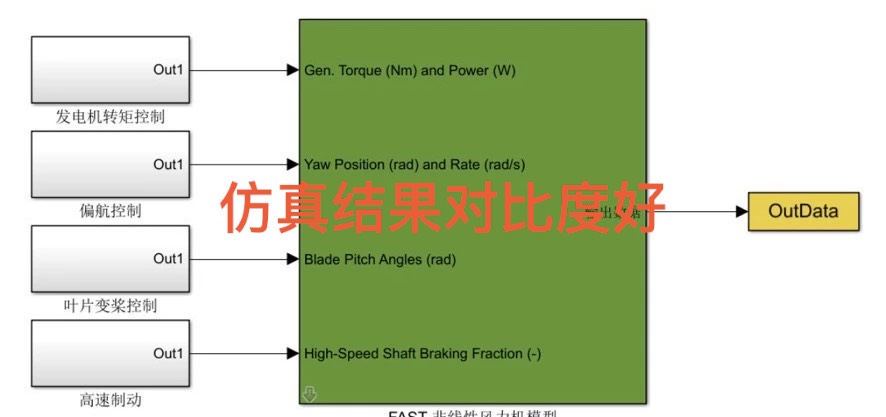

先说怎么把OpenFAST塞进Simulink。核心在于那个神秘的S-Function模块，配置的时候得注意这几个参数：

% OpenFAST调用配置示例
fastPath = 'glue_code.bin';
numChannels = 25; % 根据实际信号数量调整
sampleTime = 0.01; % 别设太小，容易崩

这步搞不定的话，后边所有实验都是空中楼阁。记得测试通讯是否正常，可以先用阶跃信号戳一下桨距角，看看OpenFAST有没有反应。

二、控制策略掰手腕

统一变桨像个班主任，只盯着转速这个班级总分。当转速超限时，三个叶片齐刷刷地调整角度。它的PID长这样：

PID_Collective
   P: 0.8
   I: 0.05
   D: 0.1
   Filter: 10Hz低通

独立变桨则像三个学科老师，各自盯着叶根载荷（Mx、My、Mz）。我在Simulink里做了三个并行的PID控制器，每个对应一片叶子的载荷反馈。关键代码片段：

% 独立变桨信号处理
for i=1:3
   bladeLoad = rootMoment(i,:);
   filteredLoad = filtfilt(bLowpass, bladeLoad); % 50Hz低通滤波
   pitchDemand(i) = pid(filteredLoad, setpoint);
end

滤波环节特别重要，实测没滤波的话载荷信号抖得亲妈都不认识。

三、实战见真章

在TurbSim生成的8m/s湍流风场里跑仿真，Scope里拉出来的对比图很有意思：

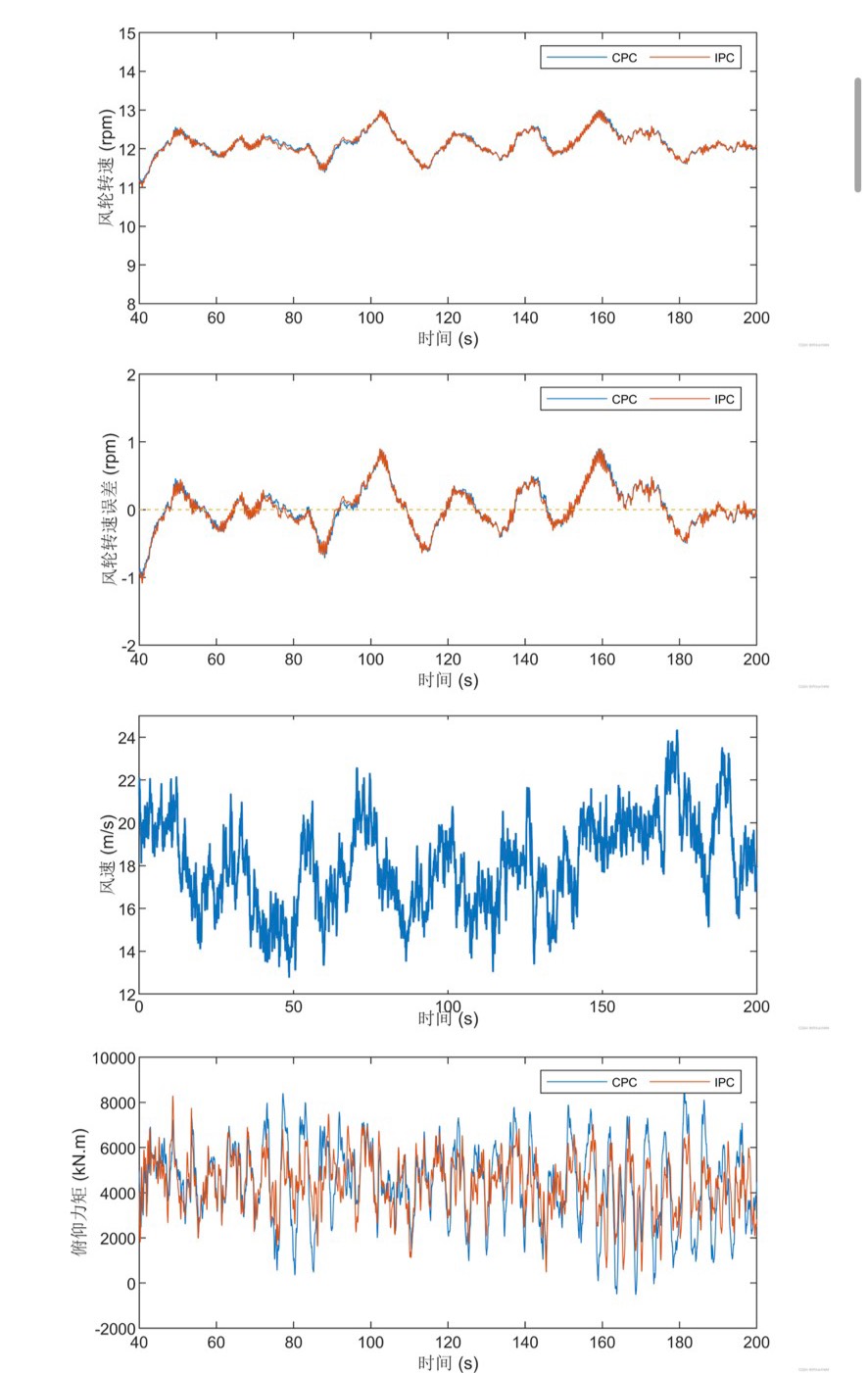

• 转速曲线：统一变桨像过山车，独立变桨更像平稳滑梯

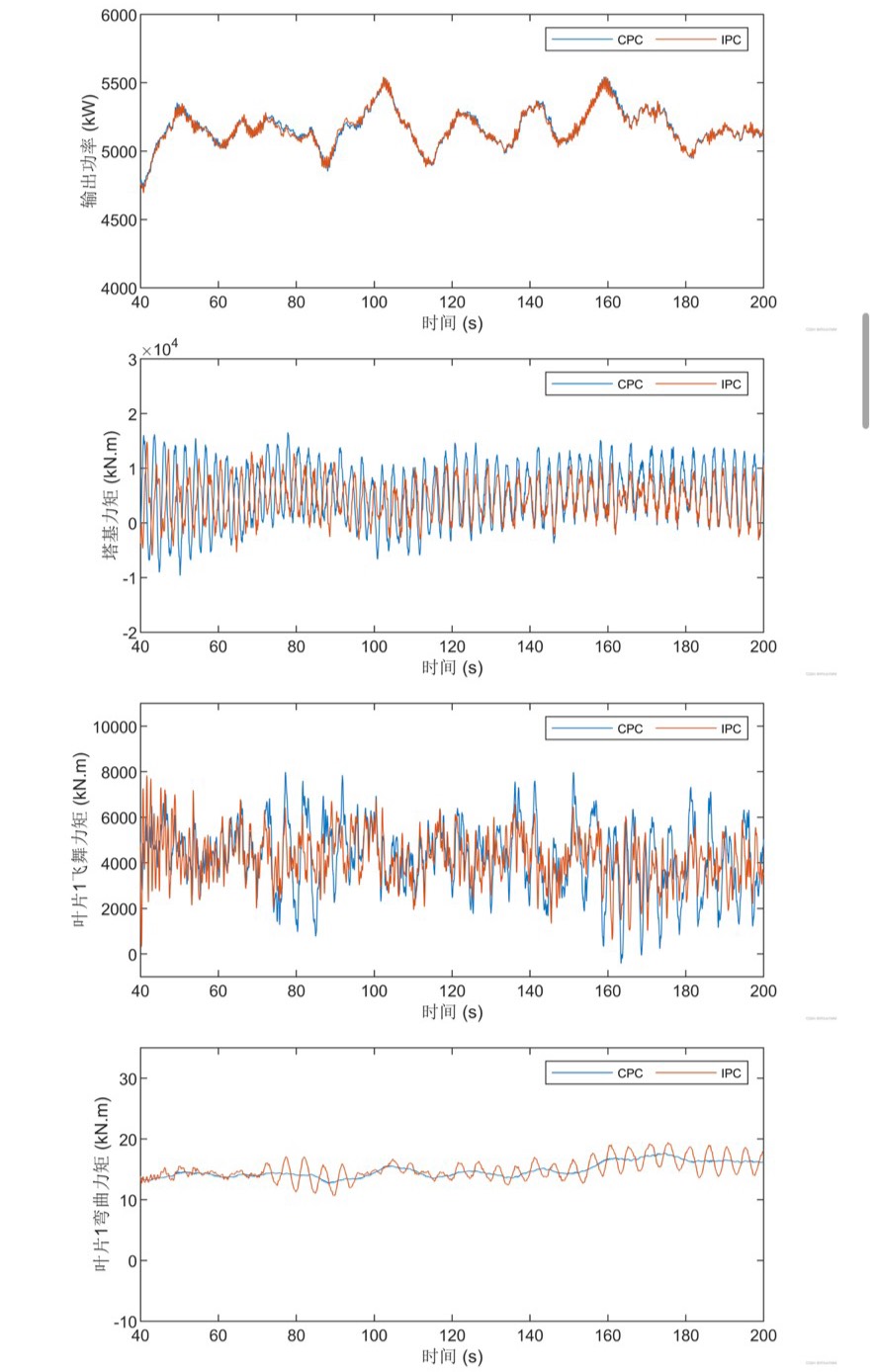

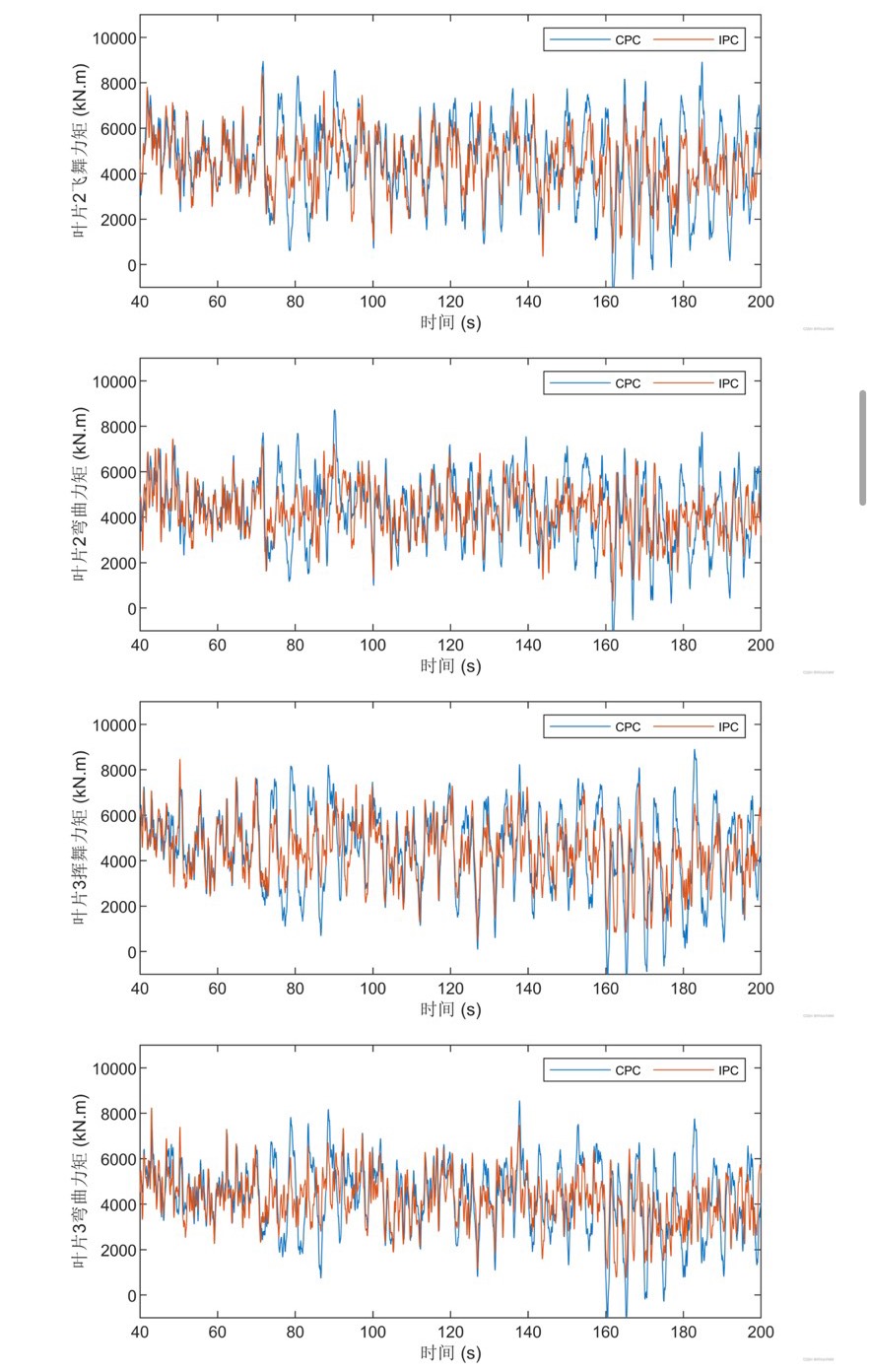

• 叶根挥舞力矩：独立变桨的最大值降了22%，但波动频率更高
• 偏航力矩：独立变桨把振幅压到统一控制的1/3

不过代价也是有的——独立变桨的作动器磨损量比统一控制高18%，这大概就是精准控制的代价吧。

四、选哪个好？

实测数据说话：

• 发电效率：两者差距<1%
• 极限载荷：独立变桨降低15%-30%
• 作动器寿命：统一变桨占优

所以近海项目可能更爱独立变桨，毕竟维修成本高；陆上风场用统一变桨更划算。当然具体参数得自己调，我这有现成的仿真模型可以直接跑对比实验，需要的小伙伴私信甩你网盘链接。下次打算试试把这两种策略混合使用，说不定能搞出个六边形战士呢？
