第017篇：电磁材料特性

摘要

电磁材料是电磁场与微波技术的基础，其电磁特性决定了电磁波在材料中的传播行为。本篇教程系统介绍电磁材料的基本理论、分类方法、表征参数和应用特性。通过Python实现材料电磁参数的提取、色散模型分析、各向异性材料仿真等，深入探讨电磁材料的设计原理和工程应用。本教程涵盖超材料、左手材料、非线性材料等新型电磁材料，帮助读者全面掌握电磁材料的理论基础和前沿发展。

关键词

电磁材料、介电常数、磁导率、色散、损耗、超材料、左手材料、各向异性、Python仿真

---

1. 引言

1.1 电磁材料的重要性

电磁材料是所有电磁器件和系统的基础，其电磁特性直接影响器件的性能。从传统的电介质、磁性材料到现代的超材料、纳米材料，电磁材料的发展推动了电磁技术的进步。

电磁材料的应用领域：

1. 微波器件：基板、填充材料
2. 天线系统：透镜、罩体
3. 电磁屏蔽：吸波材料
4. 光学器件：透镜、滤波器
5. 隐身技术：雷达吸波材料
6. 能源器件：太阳能电池、储能材料

1.2 材料电磁学的发展

• 19世纪：经典电磁理论建立
• 20世纪初：量子理论解释材料电磁特性
• 1968年：Veselago提出左手材料概念
• 2000年：Smith实现首个左手材料
• 现代：超材料、变换光学、拓扑材料

1.3 材料分类

按电磁特性分类：

1. 电介质：绝缘材料、陶瓷、聚合物
2. 导电材料：金属、半导体、超导体
3. 磁性材料：铁磁、亚铁磁、顺磁
4. 超材料：人工结构、负折射率
5. 纳米材料：石墨烯、碳纳米管

2. 材料电磁参数

2.1 复介电常数

复介电常数定义为：
$$\epsilon ={\epsilon }^{\prime }-j{\epsilon }^{\prime \prime }={\epsilon }_0({\epsilon }_r^{\prime }-j{\epsilon }_r^{\prime \prime })$$

其中：

• ${\epsilon }^{\prime }$：储能能力（实部）
• ${\epsilon }^{\prime \prime }$：损耗（虚部）

损耗角正切：
$$\tan {\delta }_e=\frac{{\epsilon }^{\prime \prime }}{{\epsilon }^{\prime }}$$

2.2 复磁导率

复磁导率定义为：
$$\mu ={\mu }^{\prime }-j{\mu }^{\prime \prime }={\mu }_0({\mu }_r^{\prime }-j{\mu }_r^{\prime \prime })$$

磁损耗角正切：
$$\tan {\delta }_m=\frac{{\mu }^{\prime \prime }}{{\mu }^{\prime }}$$

2.3 折射率

折射率与材料参数的关系：
$$n=\sqrt{{\epsilon }_r{\mu }_r}=n^{\prime }-j{n}^{\prime \prime }$$

对于非磁性材料（${\mu }_r=1$）：
$$n=\sqrt{{\epsilon }_r}$$

2.4 波阻抗

材料中的波阻抗：
$$\eta =\sqrt{\frac{\mu }{\epsilon }}={\eta }_0\sqrt{\frac{{\mu }_r}{{\epsilon }_r}}$$

其中${\eta }_0=\sqrt{{\mu }_0/{\epsilon }_0}\approx 377\Omega$是自由空间波阻抗。

3. 材料色散理论

3.1 色散机理

材料参数随频率变化的现象称为色散。主要色散机理：

1. 电子极化：原子电子云畸变（光频）
2. 离子极化：晶格离子位移（红外）
3. 取向极化：偶极子取向（微波）
4. 空间电荷极化：界面电荷积累（低频）

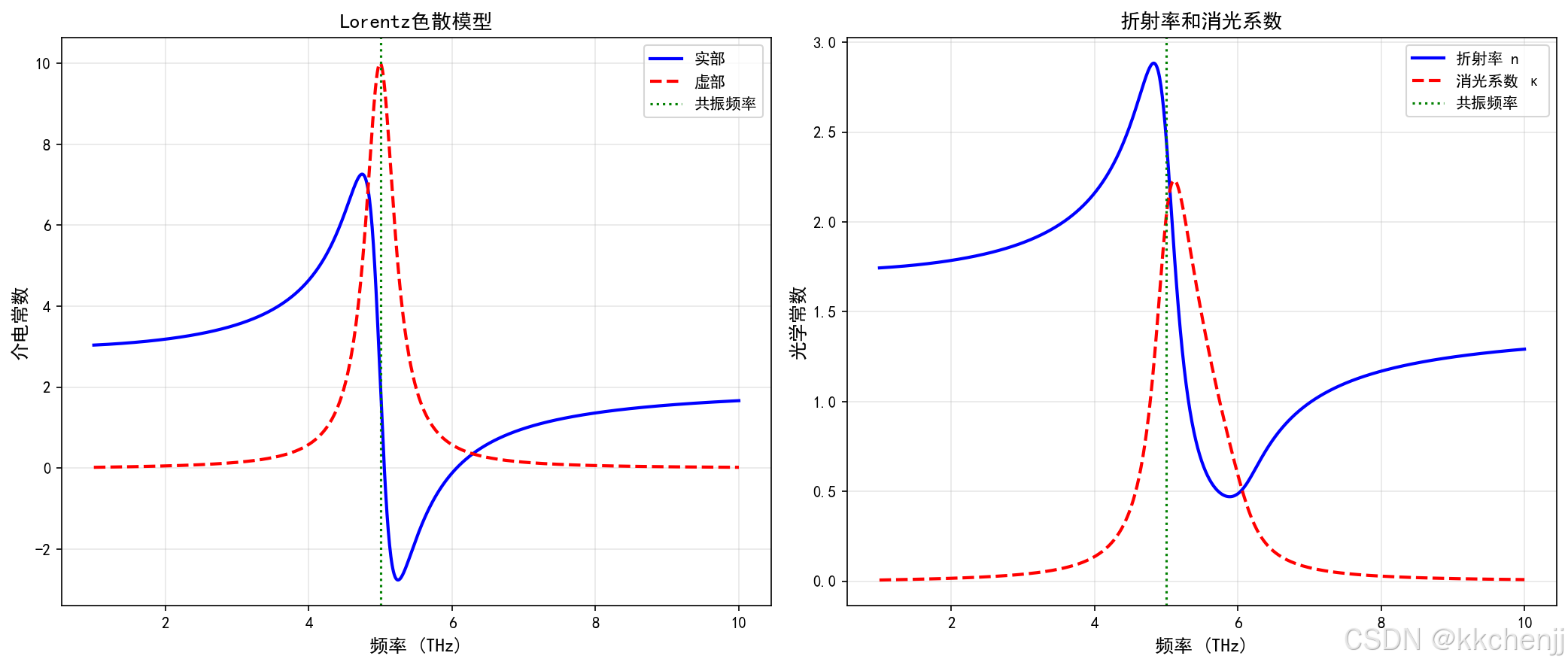

3.2 Lorentz色散模型

Lorentz模型描述共振型色散：
$$\epsilon (\omega )={\epsilon }_{\infty }+\frac{({\epsilon }_s-{\epsilon }_{\infty }){\omega }_0^2}{{\omega }_0^2-{\omega }^2+j\gamma \omega }$$

其中：

• ${\epsilon }_s$：静态介电常数
• ${\epsilon }_{\infty }$：光频介电常数
• ${\omega }_0$：共振频率
• $\gamma$：阻尼系数

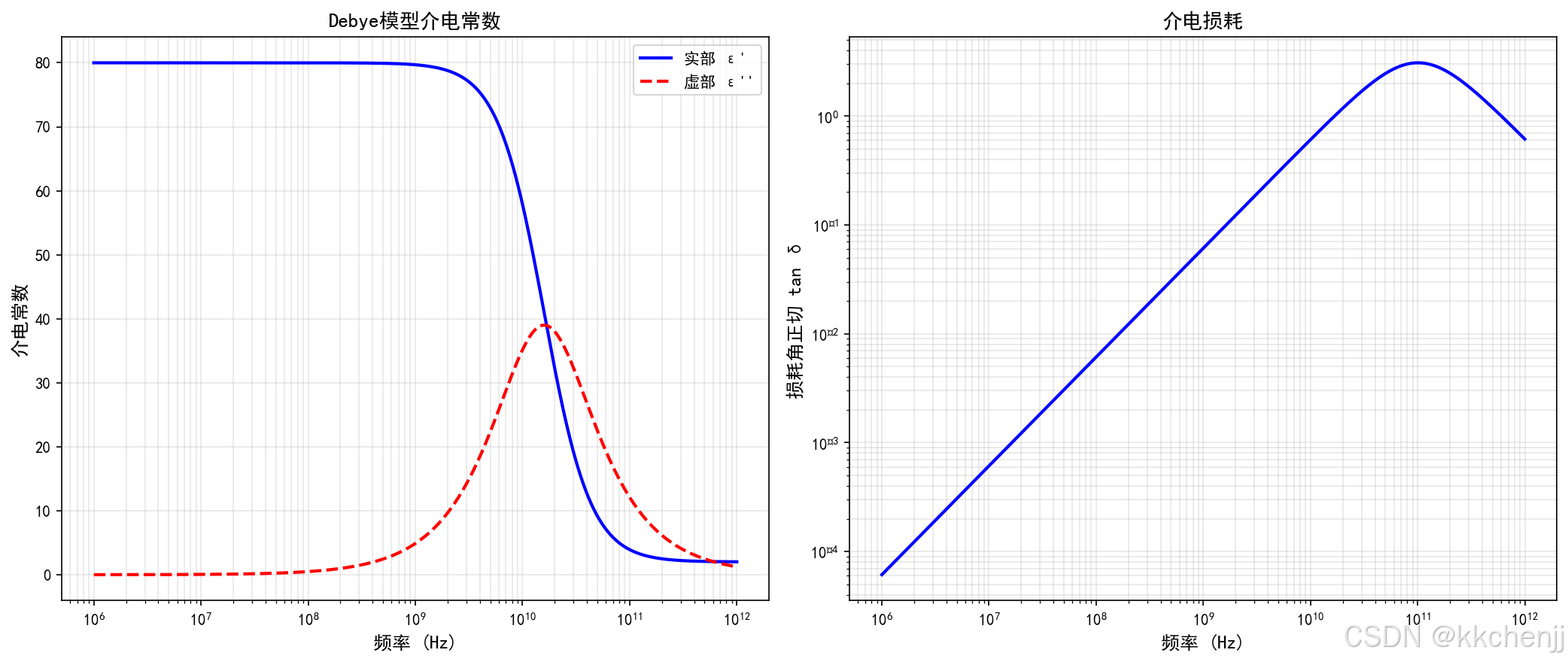

3.3 Debye弛豫模型

Debye模型描述弛豫型色散：
$$\epsilon (\omega )={\epsilon }_{\infty }+\frac{{\epsilon }_s-{\epsilon }_{\infty }}{1+j\omega \tau }$$

其中$\tau$是弛豫时间。

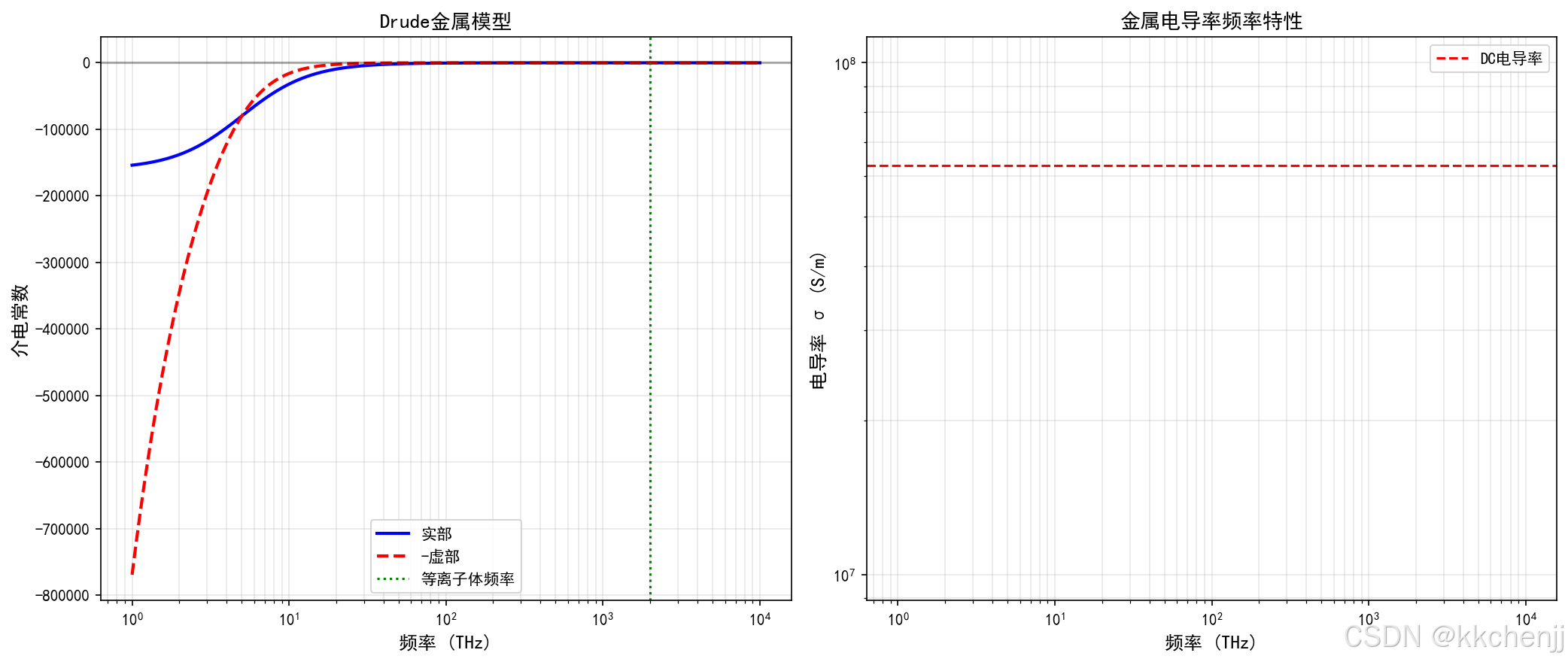

3.4 Drude模型

Drude模型描述自由电子气：
$$\epsilon (\omega )={\epsilon }_{\infty }-\frac{{\omega }_p^2}{{\omega }^2+j\gamma \omega }$$

其中${\omega }_p$是等离子体频率。

4. 各向异性材料

4.1 张量介电常数

各向异性材料的介电常数是张量：
$$\overline{\stackrel{ˉ}{\epsilon }}=\left[\begin{array}{ccc}{\epsilon }_{xx}& {\epsilon }_{xy}& {\epsilon }_{xz}\\ {\epsilon }_{yx}& {\epsilon }_{yy}& {\epsilon }_{yz}\\ {\epsilon }_{zx}& {\epsilon }_{zy}& {\epsilon }_{zz}\end{array}\right]$$

4.2 单轴晶体

单轴晶体有两个主折射率：

• $n_o$：寻常光折射率
• $n_e$：非寻常光折射率

介电张量：
$$\overline{\stackrel{ˉ}{\epsilon }}=\left[\begin{array}{ccc}{\epsilon }_{\perp }& 0& 0\\ 0& {\epsilon }_{\perp }& 0\\ 0& 0& {\epsilon }_{\parallel }\end{array}\right]$$

4.3 双折射现象

在各向异性材料中，光分为两束：

• 寻常光：遵守折射定律
• 非寻常光：不遵守折射定律

双折射率：
$$\Delta n=n_e-n_o$$

4.4 旋光性材料

旋光性材料的介电张量包含反对称分量：
$$\overline{\stackrel{ˉ}{\epsilon }}=\left[\begin{array}{ccc}\epsilon & -j\kappa & 0\\ j\kappa & \epsilon & 0\\ 0& 0& {\epsilon }_z\end{array}\right]$$

其中$\kappa$是旋光系数。

5. 超材料与左手材料

5.1 超材料概念

超材料（Metamaterial）是人工设计的周期性结构，具有天然材料所不具备的电磁特性。

超材料的特点：

1. 亚波长结构：单元尺寸远小于波长
2. 等效介质：可用等效参数描述
3. 可设计性：通过结构设计调控电磁特性

5.2 左手材料

左手材料（Left-Handed Material, LHM）同时具有负介电常数和负磁导率：
$$\epsilon <0,\mu <0$$

特性：

• 负折射率：$n=-\sqrt{|{\epsilon }_r||{\mu }_r|}$
• 反向波矢：$\mathbf{k}$与$\mathbf{E}\times \mathbf{H}$反向
• 反向多普勒效应
• 完美透镜效应

5.3 实现方法

负介电常数：金属线阵列（类似等离子体）

负磁导率：开口谐振环（SRR）

双负材料：金属线+SRR组合

5.4 超材料应用

1. 完美透镜：突破衍射极限
2. 隐身斗篷：变换光学应用
3. 吸波材料：宽带吸波
4. 天线小型化：高介电常数基板
5. 太赫兹器件：太赫兹超材料

6. 磁性材料

6.1 磁化机制

抗磁性：

• 感应磁矩与外场反向
• 磁化率为负
• 所有材料都具有

顺磁性：

• 固有磁矩沿外场取向
• 磁化率为正
• 温度依赖（居里定律）

铁磁性：

• 自发磁化
• 磁滞现象
• 居里温度

6.2 铁磁材料

铁磁材料的特性：

• 高磁导率：${\mu }_r\gg 1$
• 磁滞损耗
• 磁饱和

磁滞损耗功率密度：
$$P_h=f\oint HdB$$

6.3 软磁与硬磁材料

软磁材料：

• 低矫顽力
• 高磁导率
• 应用：变压器、电感器

硬磁材料：

• 高矫顽力
• 高剩磁
• 应用：永磁体、磁记录

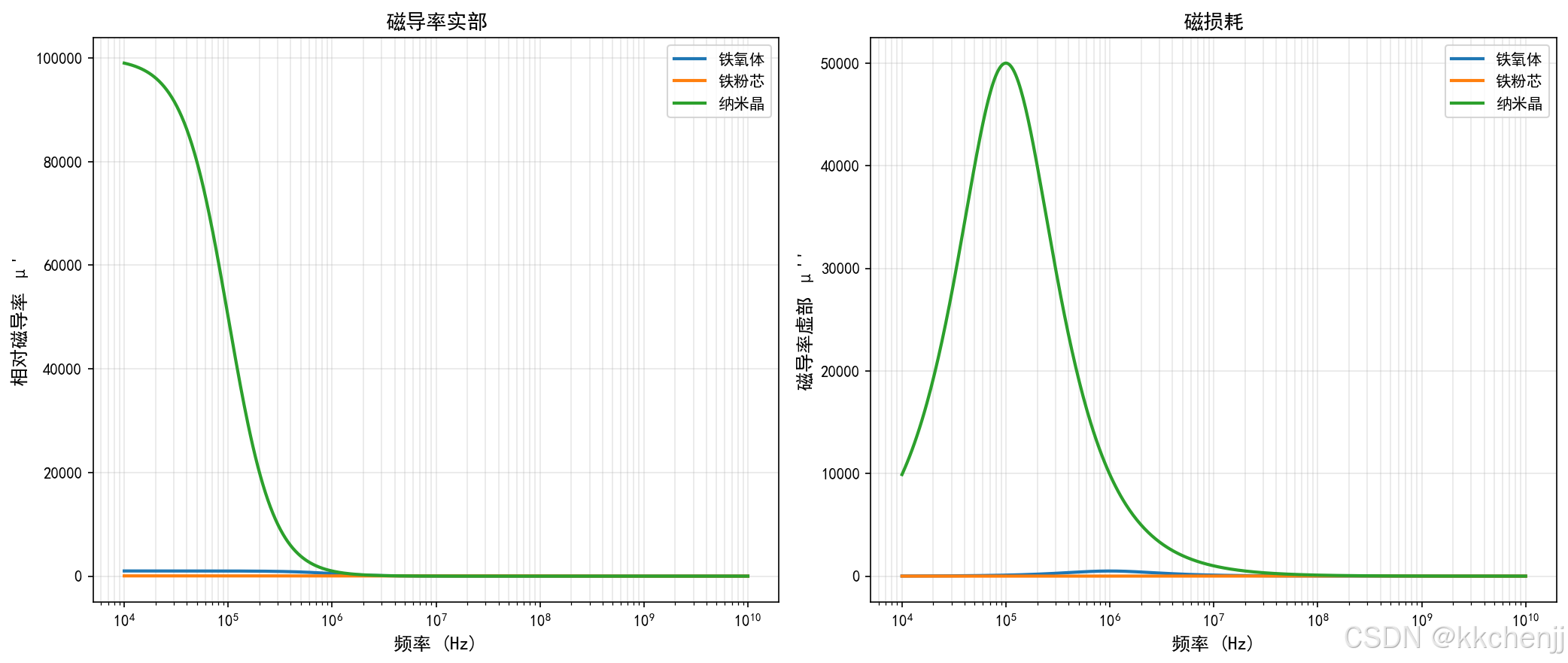

6.4 微波磁性材料

铁氧体：

• 高电阻率
• 低损耗
• 旋磁特性

张量磁导率：
$$\overline{\stackrel{ˉ}{\mu }}=\left[\begin{array}{ccc}\mu & -j\kappa & 0\\ j\kappa & \mu & 0\\ 0& 0& {\mu }_0\end{array}\right]$$

7. 导电材料

7.1 金属的电磁特性

金属的介电常数（Drude模型）：
$$\epsilon (\omega )=1-\frac{{\omega }_p^2}{{\omega }^2+j\omega \gamma }$$

趋肤深度：
$$\delta =\sqrt{\frac{2}{\omega \mu \sigma }}$$

表面阻抗：
$$Z_s=\sqrt{\frac{j\omega \mu }{\sigma }}=(1+j)\sqrt{\frac{\omega \mu }{2\sigma }}=\frac{1+j}{\sigma \delta }$$

7.2 半导体材料

半导体的电磁特性：

• 介电常数：${\epsilon }_r=10-15$（典型值）
• 电导率可调：掺杂控制
• 频率依赖：Drude模型

7.3 超导体

超导体的电磁特性：

• 零直流电阻
• 完全抗磁性（迈斯纳效应）
• 伦敦穿透深度

表面阻抗（超导态）：
$$Z_s=j\omega {\mu }_0{\lambda }_L$$

其中${\lambda }_L$是伦敦穿透深度。

8. Python仿真实现

8.1 材料色散模型

import numpy as np
import matplotlib.pyplot as plt

# 参数设置
c = 3e8
eps0 = 8.854e-12

# 频率范围
f = np.logspace(8, 15, 1000)  # 100 MHz 到 10 PHz
omega = 2 * np.pi * f

# Lorentz模型参数
eps_s = 10  # 静态介电常数
eps_inf = 2  # 光频介电常数
omega0 = 2 * np.pi * 1e12  # 共振频率 1 THz
gamma = 0.1 * omega0  # 阻尼系数

# Lorentz模型
eps_lorentz = eps_inf + (eps_s - eps_inf) * omega0**2 / (omega0**2 - omega**2 + 1j*gamma*omega)
eps_lorentz_real = np.real(eps_lorentz)
eps_lorentz_imag = -np.imag(eps_lorentz)

# Debye模型参数
tau = 1e-12  # 弛豫时间 1 ps

# Debye模型
eps_debye = eps_inf + (eps_s - eps_inf) / (1 + 1j*omega*tau)
eps_debye_real = np.real(eps_debye)
eps_debye_imag = -np.imag(eps_debye)

# Drude模型参数
omega_p = 2 * np.pi * 2e15  # 等离子体频率（金）
gamma_d = 2 * np.pi * 5e12  # 碰撞频率

# Drude模型
eps_drude = 1 - omega_p**2 / (omega**2 + 1j*gamma_d*omega)
eps_drude_real = np.real(eps_drude)
eps_drude_imag = -np.imag(eps_drude)

# 可视化
fig, axes = plt.subplots(2, 2, figsize=(14, 10))

# 子图1：Lorentz模型
ax1 = axes[0, 0]
ax1.semilogx(f/1e12, eps_lorentz_real, 'b-', linewidth=2, label="Real part")
ax1.semilogx(f/1e12, eps_lorentz_imag, 'r--', linewidth=2, label="Imaginary part")
ax1.axvline(x=omega0/(2*np.pi)/1e12, color='g', linestyle=':', label=f'Resonance: {omega0/(2*np.pi)/1e12:.1f} THz')
ax1.set_xlabel('Frequency (THz)', fontsize=11)
ax1.set_ylabel('Dielectric Constant', fontsize=11)
ax1.set_title('Lorentz Dispersion Model', fontsize=12)
ax1.legend()
ax1.grid(True, alpha=0.3)

# 子图2：Debye模型
ax2 = axes[0, 1]
ax2.semilogx(f/1e9, eps_debye_real, 'b-', linewidth=2, label="Real part")
ax2.semilogx(f/1e9, eps_debye_imag, 'r--', linewidth=2, label="Imaginary part")
ax2.axvline(x=1/(2*np.pi*tau)/1e9, color='g', linestyle=':', label=f'1/(2πτ): {1/(2*np.pi*tau)/1e9:.1f} GHz')
ax2.set_xlabel('Frequency (GHz)', fontsize=11)
ax2.set_ylabel('Dielectric Constant', fontsize=11)
ax2.set_title('Debye Relaxation Model', fontsize=12)
ax2.legend()
ax2.grid(True, alpha=0.3)

# 子图3：Drude模型
ax3 = axes[1, 0]
ax3.semilogx(f/1e15, eps_drude_real, 'b-', linewidth=2, label="Real part")
ax3.semilogx(f/1e15, eps_drude_imag, 'r--', linewidth=2, label="Imaginary part")
ax3.axvline(x=omega_p/(2*np.pi)/1e15, color='g', linestyle=':', label=f'Plasma frequency: {omega_p/(2*np.pi)/1e15:.1f} PHz')
ax3.axhline(y=0, color='k', linestyle='-', alpha=0.3)
ax3.set_xlabel('Frequency (PHz)', fontsize=11)
ax3.set_ylabel('Dielectric Constant', fontsize=11)
ax3.set_title('Drude Model (Gold)', fontsize=12)
ax3.legend()
ax3.grid(True, alpha=0.3)

# 子图4：损耗角正切比较
ax4 = axes[1, 1]
tan_delta_lorentz = eps_lorentz_imag / eps_lorentz_real
tan_delta_debye = eps_debye_imag / np.abs(eps_debye_real)
ax4.loglog(f/1e9, tan_delta_lorentz, 'b-', linewidth=2, label="Lorentz")
ax4.loglog(f/1e9, tan_delta_debye, 'r--', linewidth=2, label="Debye")
ax4.set_xlabel('Frequency (GHz)', fontsize=11)
ax4.set_ylabel('Loss Tangent', fontsize=11)
ax4.set_title('Loss Tangent Comparison', fontsize=12)
ax4.legend()
ax4.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig('material_dispersion.png', dpi=150, bbox_inches='tight')
plt.close()
print("材料色散模型仿真完成")

8.2 超材料等效参数提取

import numpy as np
import matplotlib.pyplot as plt

# S参数反演法提取等效电磁参数
def extract_effective_params(S11, S21, d, f):
    """
    从S参数提取等效电磁参数
    S11: 反射系数
    S21: 传输系数
    d: 样品厚度
    f: 频率
    """
    c = 3e8
    omega = 2 * np.pi * f

    # 计算V和W
    V = S21 / (1 - S11**2 + S21**2)
    W = (1 - S11**2 - S21**2) / (2*S21)

    # 计算折射率
    n = (1/(k0*d)) * np.arccos(W) + 2*np.pi*m/(k0*d)

    # 计算波阻抗
    Z = np.sqrt((1 + S11)**2 - S21**2) / ((1 - S11)**2 - S21**2)

    # 计算等效参数
    eps_eff = n / Z
    mu_eff = n * Z

    return eps_eff, mu_eff, n, Z

# 模拟SRR结构的S参数（简化模型）
f = np.linspace(1e9, 10e9, 500)
omega = 2 * np.pi * f

# SRR共振频率
f0 = 5e9
omega0 = 2 * np.pi * f0
Gamma = 0.1 * omega0  # 阻尼

# 等效磁导率（Lorentz模型）
mu_eff = 1 - (omega0**2 * 0.5) / (omega0**2 - omega**2 + 1j*Gamma*omega)
mu_eff_real = np.real(mu_eff)
mu_eff_imag = np.imag(mu_eff)

# 等效介电常数（Drude模型）
omega_p = 2 * np.pi * 15e9
eps_eff = 1 - omega_p**2 / (omega**2 + 1j*omega*Gamma*5)
eps_eff_real = np.real(eps_eff)
eps_eff_imag = np.imag(eps_eff)

# 折射率
n_eff = np.sqrt(eps_eff * mu_eff)
n_eff_real = np.real(n_eff)
n_eff_imag = np.imag(n_eff)

print(f"超材料等效参数:")
print(f"共振频率: {f0/1e9:.1f} GHz")
print(f"在共振频率处 μ_real = {mu_eff_real[np.argmin(np.abs(f-f0))]:.2f}")

# 可视化
fig, axes = plt.subplots(1, 2, figsize=(14, 6))

# 子图1：等效介电常数和磁导率
ax1 = axes[0]
ax1.plot(f/1e9, eps_eff_real, 'b-', linewidth=2, label="ε' (Real)")
ax1.plot(f/1e9, mu_eff_real, 'r-', linewidth=2, label="μ' (Real)")
ax1.axhline(y=0, color='k', linestyle='--', alpha=0.5)
ax1.axvline(x=f0/1e9, color='g', linestyle=':', alpha=0.7, label=f'Resonance: {f0/1e9:.1f} GHz')
ax1.set_xlabel('Frequency (GHz)', fontsize=12)
ax1.set_ylabel('Effective Parameter', fontsize=12)
ax1.set_title('Effective ε and μ of Metamaterial', fontsize=13)
ax1.legend()
ax1.grid(True, alpha=0.3)

# 子图2：折射率
ax2 = axes[1]
ax2.plot(f/1e9, n_eff_real, 'b-', linewidth=2, label="n' (Real)")
ax2.plot(f/1e9, n_eff_imag, 'r--', linewidth=2, label="n'' (Imaginary)")
ax2.axhline(y=0, color='k', linestyle='--', alpha=0.5)
ax2.axvline(x=f0/1e9, color='g', linestyle=':', alpha=0.7)
ax2.set_xlabel('Frequency (GHz)', fontsize=12)
ax2.set_ylabel('Refractive Index', fontsize=12)
ax2.set_title('Effective Refractive Index', fontsize=13)
ax2.legend()
ax2.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig('metamaterial_params.png', dpi=150, bbox_inches='tight')
plt.close()
print("超材料参数提取完成")

9. 结果分析与讨论

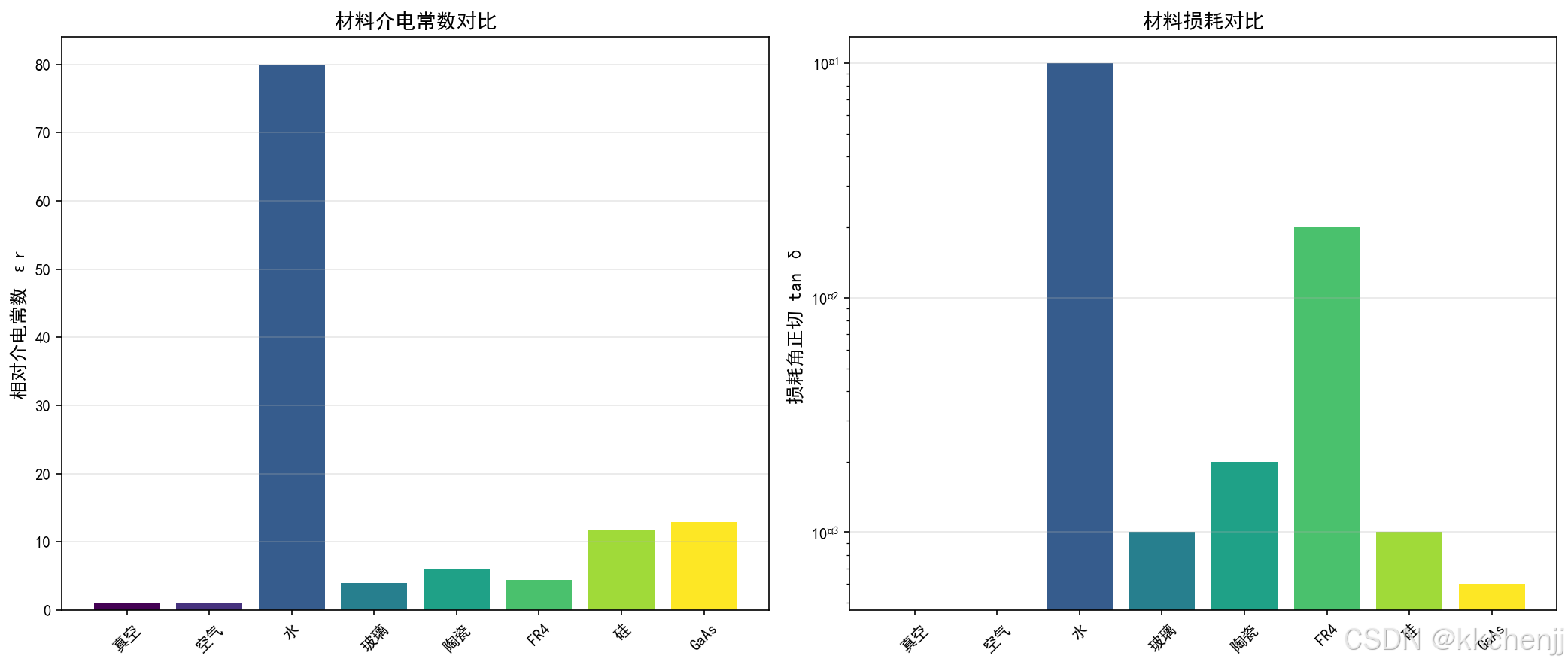

9.1 材料选择指南

不同应用场景的材料选择：

应用	关键参数	推荐材料
高频基板	低损耗、稳定ε	Rogers、PTFE
吸波材料	高损耗、匹配	铁氧体、碳基
透镜天线	低损耗、高ε	石英、氧化铝
电磁屏蔽	高导电	铜、铝、镍
小型化天线	高ε	钛酸钡、陶瓷

9.2 材料测量技术

常用材料电磁参数测量方法：

1. 传输线法：同轴线、波导
2. 自由空间法：拱形架、聚焦束
3. 谐振腔法：高Q腔
4. 近场扫描法：近场探头

9.3 新型材料发展

1. 二维材料：石墨烯、过渡金属硫化物
2. 拓扑材料：拓扑绝缘体、Weyl半金属
3. 量子材料：量子点、量子阱
4. 智能材料：可调、可重构材料

10. 总结与展望

10.1 本教程总结

本教程系统介绍了电磁材料的理论和应用：

1. 基本参数：复介电常数、复磁导率、折射率。
2. 色散理论：Lorentz、Debye、Drude模型。
3. 各向异性材料：张量参数、双折射、旋光性。
4. 超材料：左手材料、负折射率、应用。
5. 磁性材料：磁化机制、铁氧体、旋磁特性。
6. 导电材料：金属、半导体、超导体。
7. Python实现：色散模型、参数提取。

10.2 进一步学习方向

电磁材料的进一步研究方向：

1. 纳米电磁学：纳米尺度电磁特性
2. 量子电磁学：量子效应、单光子
3. 非线性光学：高场强下的非线性效应
4. 主动超材料：可调、可编程超材料
5. 机器学习：材料设计、逆向设计

电磁材料是电磁技术的基础，新材料的发展将推动电磁技术的革新。希望本教程能够帮助读者建立扎实的理论基础，并在实际工程中灵活应用。
