永磁同步电机SVPWM算法载波扩频调制算法控制仿真simulink模型。 用于优化电机高频振动噪声优化研究。 包括随机（可扩展正弦、锯齿、方波)，自研混合算法等。

在永磁同步电机（PMSM）的控制领域，高频振动噪声一直是个让人头疼的问题。而载波扩频调制算法为解决这一难题提供了新的思路，今天咱们就来唠唠基于Simulink模型实现该算法控制的那些事儿。

为啥要搞载波扩频调制算法

PMSM在运行时，由于逆变器产生的固定频率的开关谐波，会引发电机的高频振动和噪声。载波扩频调制算法通过改变载波频率，让这些谐波能量分散，从而降低特定频率处的能量峰值，达到优化高频振动噪声的目的。

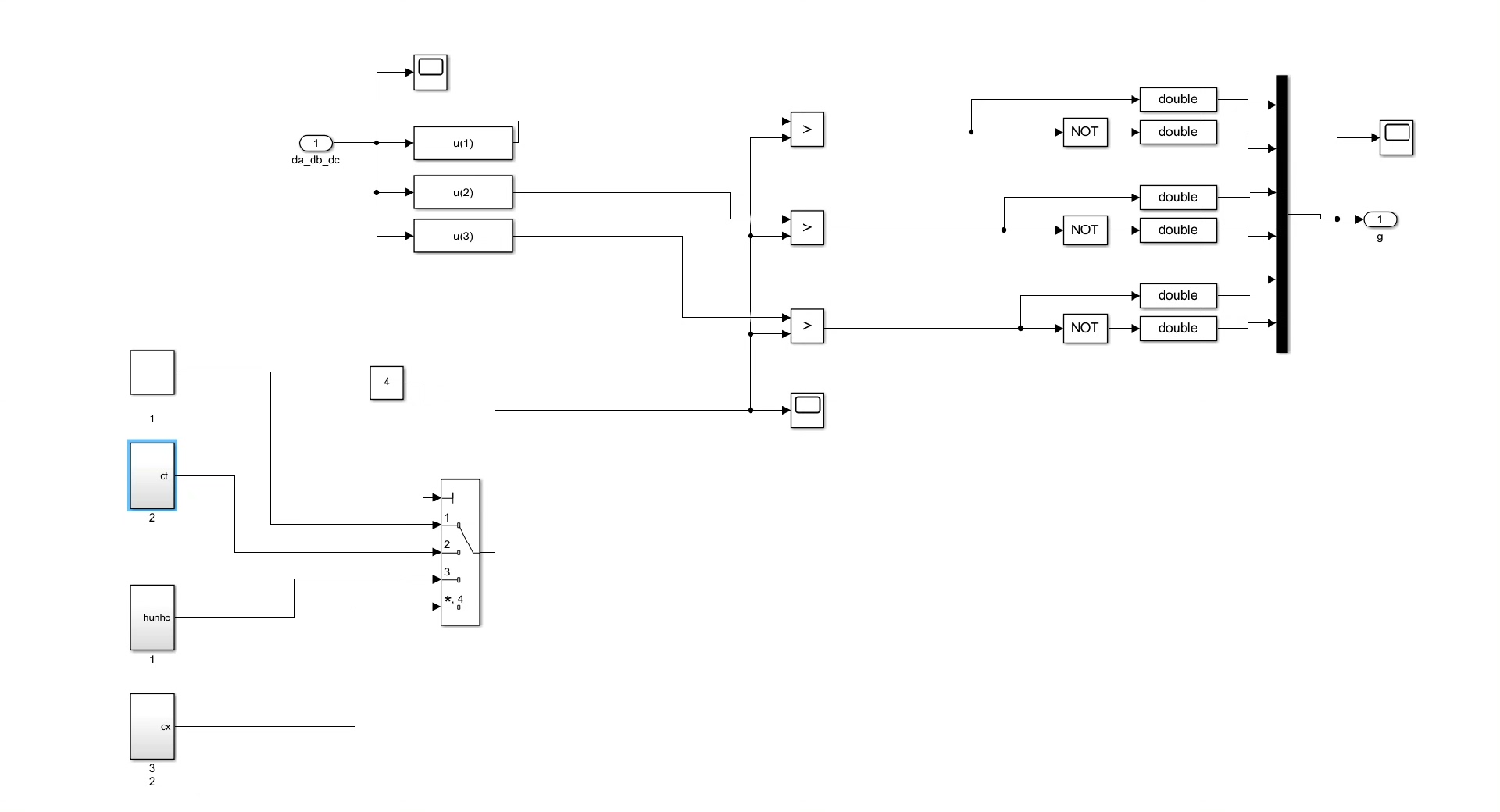

Simulink模型搭建基础

咱们先从SVPWM（空间矢量脉宽调制）算法说起，这可是PMSM控制的核心算法之一。简单来说，SVPWM通过控制逆变器开关状态，合成期望的空间电压矢量，实现对电机的高效控制。在Simulink里，实现SVPWM可以这么来写代码（以下为伪代码示例）：

% 定义一些参数
Ts = 0.0001; % 采样时间
N = 1/Ts; % 采样点数
% 生成三相参考电压
for k = 1:N
    % 假设这里通过电机控制算法得到三相参考电压
    Va_ref(k) = 0.8*sin(2*pi*50*k*Ts);
    Vb_ref(k) = 0.8*sin(2*pi*50*k*Ts - 2*pi/3);
    Vc_ref(k) = 0.8*sin(2*pi*50*k*Ts + 2*pi/3);
end

% SVPWM模块实现
for k = 1:N
    % 计算合成电压矢量的幅值和角度
    Valpha = Va_ref(k) - 0.5*(Vb_ref(k)+Vc_ref(k));
    Vbeta = sqrt(3)/2*(Vb_ref(k)-Vc_ref(k));
    mag_V = sqrt(Valpha^2 + Vbeta^2);
    theta_V = atan2(Vbeta, Valpha);

    % 根据合成矢量的位置确定扇区
    sector = floor(theta_V/(pi/3)) + 1;

    % 计算各个基本矢量的作用时间
    if sector == 1
        T1 = Ts*sqrt(3)*Vbeta;
        T2 = Ts*(3*Valpha - sqrt(3)*Vbeta)/2;
    elseif sector == 2
        T1 = Ts*(sqrt(3)*Vbeta + 3*Valpha)/2;
        T2 = Ts*(3*Valpha - sqrt(3)*Vbeta)/2;
    % 这里省略其他扇区的计算，原理类似
    end

    % 计算总作用时间，确保不超过采样周期
    T0 = Ts - T1 - T2;

    % 根据作用时间生成PWM信号，这里假设通过一个函数来实现
    [PWM_a(k), PWM_b(k), PWM_c(k)] = generate_PWM(T0, T1, T2, sector);
end

上面这段代码，先是生成了三相参考电压，这模拟了电机控制算法给出的期望电压值。接着，通过一系列计算，得到合成电压矢量的相关信息，确定扇区，算出基本矢量作用时间，最终生成PWM信号。

载波扩频调制算法实现

1. 随机载波扩频：这是比较基础的一种方式，载波频率在一定范围内随机变化。比如我们可以这样实现（同样是伪代码示例）：

% 定义载波频率范围
fc_min = 10000; % 最小载波频率
fc_max = 20000; % 最大载波频率

for k = 1:N
    % 随机生成载波频率
    fc(k) = fc_min + (fc_max - fc_min)*rand();
    % 根据新的载波频率计算载波周期
    Tc(k) = 1/fc(k);
    % 根据载波周期和采样时间调整PWM生成逻辑，这里简单示意，实际更复杂
    duty_cycle(k) = calculate_duty_cycle(Va_ref(k), Vb_ref(k), Vc_ref(k), Tc(k));
    [PWM_a(k), PWM_b(k), PWM_c(k)] = generate_PWM(duty_cycle(k), Tc(k));
end

这里通过随机函数在设定的频率范围内生成载波频率，然后基于这个频率调整PWM生成逻辑，实现载波扩频。

1. 可扩展正弦、锯齿、方波载波扩频：以正弦载波扩频为例，载波频率按照正弦规律变化。

% 定义载波频率变化参数
fc_center = 15000; % 中心载波频率
fc_amplitude = 2000; % 载波频率变化幅值
omega = 2*pi*0.1; % 频率变化的角频率

for k = 1:N
    % 按照正弦规律计算载波频率
    fc(k) = fc_center + fc_amplitude*sin(omega*k*Ts);
    Tc(k) = 1/fc(k);
    duty_cycle(k) = calculate_duty_cycle(Va_ref(k), Vb_ref(k), Vc_ref(k), Tc(k));
    [PWM_a(k), PWM_b(k), PWM_c(k)] = generate_PWM(duty_cycle(k), Tc(k));
end

这段代码通过正弦函数，以中心频率为基准，在幅值范围内改变载波频率，实现正弦载波扩频。

1. 自研混合算法：结合上述几种方式或者加入其他独特逻辑形成混合算法。比如结合随机和正弦变化，在不同时间段随机选择正弦扩频或者随机扩频方式。

% 定义混合算法切换参数
switch_time = 0.5; % 切换时间点
num_samples_switch = switch_time/Ts;

for k = 1:N
    if k <= num_samples_switch
        % 正弦载波扩频部分
        fc(k) = fc_center + fc_amplitude*sin(omega*k*Ts);
    else
        % 随机载波扩频部分
        fc(k) = fc_min + (fc_max - fc_min)*rand();
    end
    Tc(k) = 1/fc(k);
    duty_cycle(k) = calculate_duty_cycle(Va_ref(k), Vb_ref(k), Vc_ref(k), Tc(k));
    [PWM_a(k), PWM_b(k), PWM_c(k)] = generate_PWM(duty_cycle(k), Tc(k));
end

通过设定切换时间点，在不同阶段采用不同的载波扩频方式，形成混合算法。

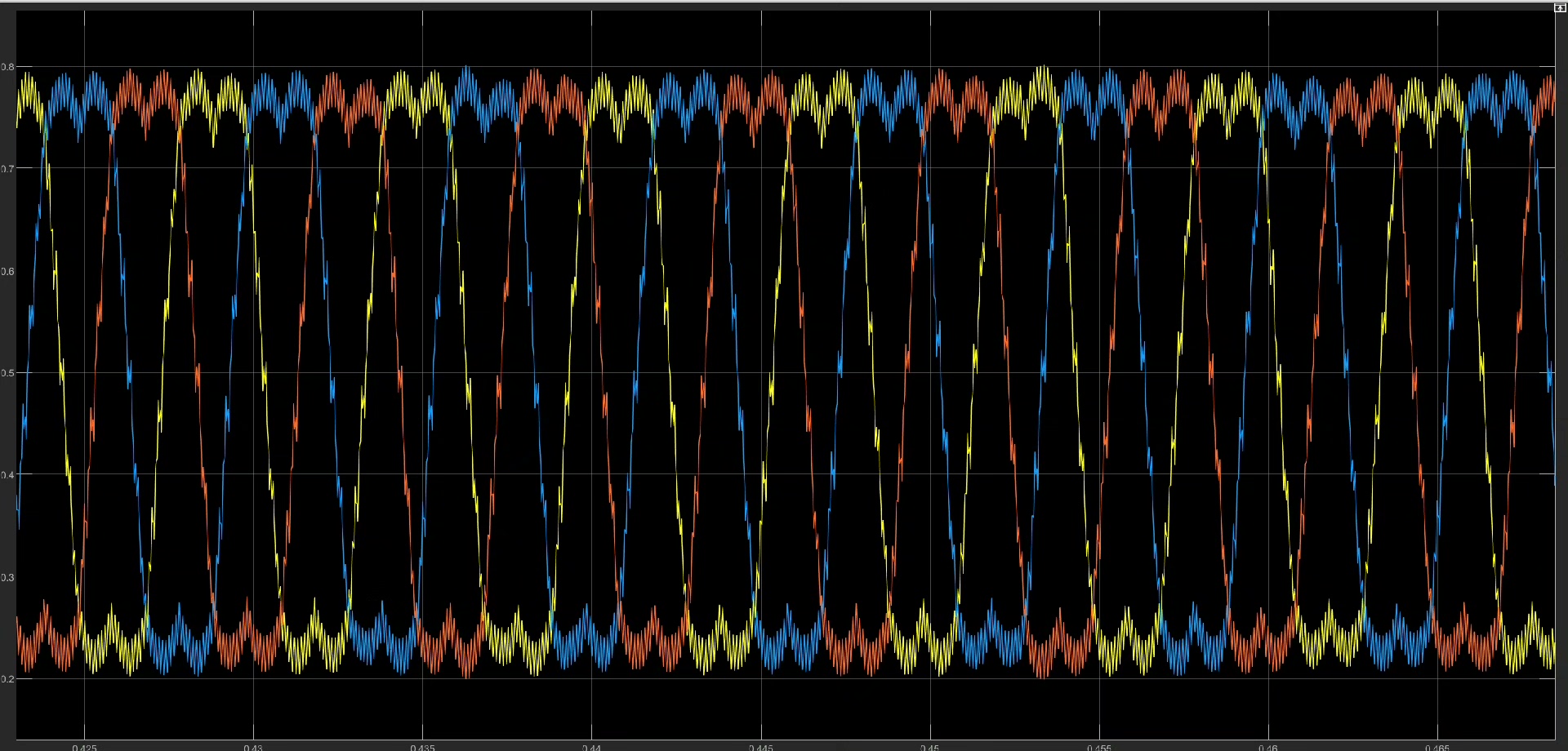

仿真验证与效果分析

搭建好基于上述算法的Simulink模型后，运行仿真。我们可以观察电机的振动和噪声相关指标，比如通过监测电机电流谐波频谱，能直观看到在采用载波扩频调制算法后，谐波能量分散，特定频率处的谐波峰值降低。这就意味着电机的高频振动噪声得到了优化。

永磁同步电机SVPWM算法载波扩频调制算法控制仿真simulink模型。 用于优化电机高频振动噪声优化研究。 包括随机（可扩展正弦、锯齿、方波)，自研混合算法等。

总之，通过在Simulink中实现永磁同步电机SVPWM算法结合载波扩频调制算法，为解决电机高频振动噪声问题提供了一个有效的途径，不同的扩频方式各有特点，大家可以根据实际需求进行选择和优化。
