先扔个模型结构图镇楼（假装有图）。这二自由度悬架说白了就是把车体和车轮简化成俩弹簧质量块，中间夹着个阻尼器。咱们玩的就是这个阻尼器的半主动控制，不过今天先不聊控制算法，重点看看基础模型怎么蹦跶。

直接上物理模型推导。车身质量m2连着悬架弹簧k和阻尼c，车轮质量m1下面还有个轮胎弹簧kt。路面不平整搞事情，给个位移输入r(t)——这里先拿两个正弦波叠加来调戏系统。牛顿定律一顿操作猛如虎，最后得俩微分方程：

% 手撸微分方程核心代码
function dx = suspension_ode(t, x, m1, m2, k, c, kt, r)
    dx = zeros(4,1);
    % x(1)=z1, x(2)=z1', x(3)=z2, x(4)=z2'
    dx(1) = x(2);
    dx(2) = (kt*(r(t)-x(1)) + c*(x(4)-x(2)) + k*(x(3)-x(1)))/m1;
    dx(3) = x(4);
    dx(4) = (-c*(x(4)-x(2)) - k*(x(3)-x(1)))/m2;
end

这代码里藏着玄机：z1和z2分别是车轮和车身位移，导数对应速度。注意看m1的加速度计算，既要扛住轮胎变形（kt项），又要处理悬架系统的弹簧阻尼组合拳。而车身m2那边就是个被动挨打的角色，全靠悬架系统缓冲。

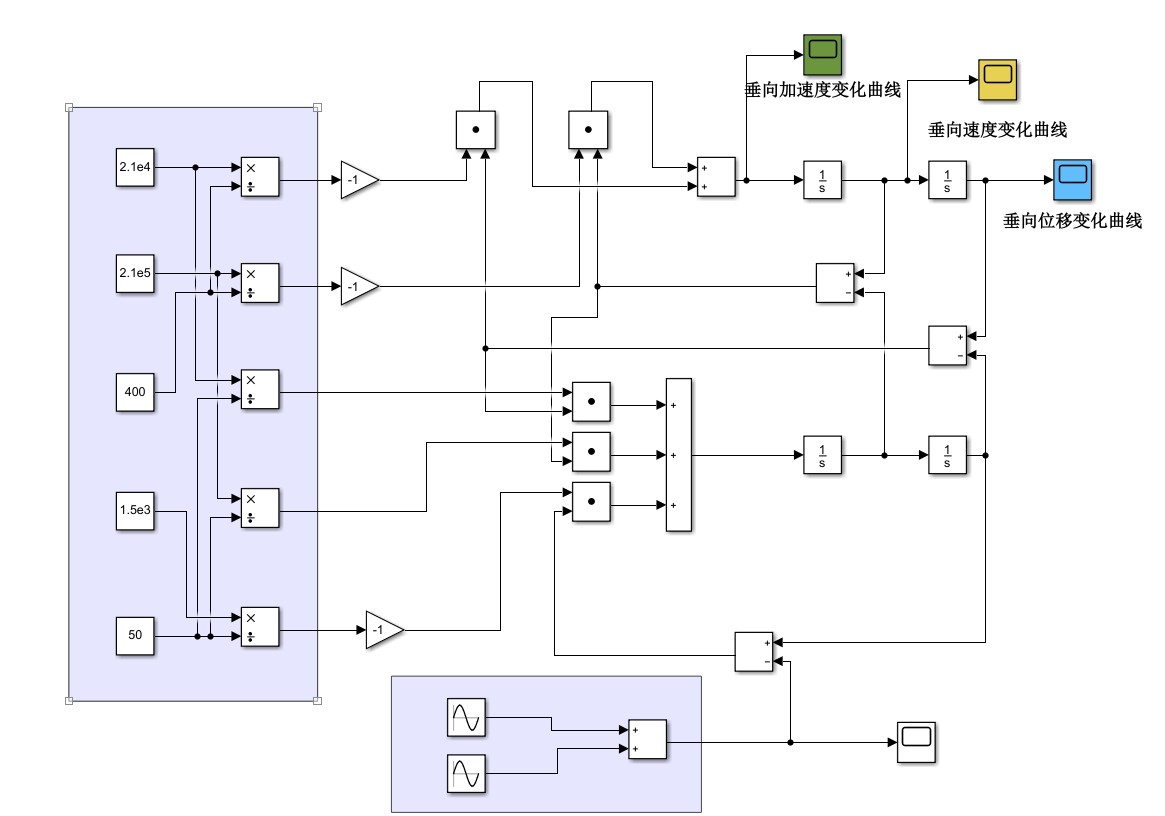

Simulink模型搭建更直观（此处假装有模型截图）。用两个Mass-Spring-Damper模块分别代表上下质量块，中间用Signal Routing模块搞变量传递。路面激励用两个Sine Wave模块叠加，记得设置频率参数时要作死——比如让某个频率接近系统固有频率，后面看共振才带劲。

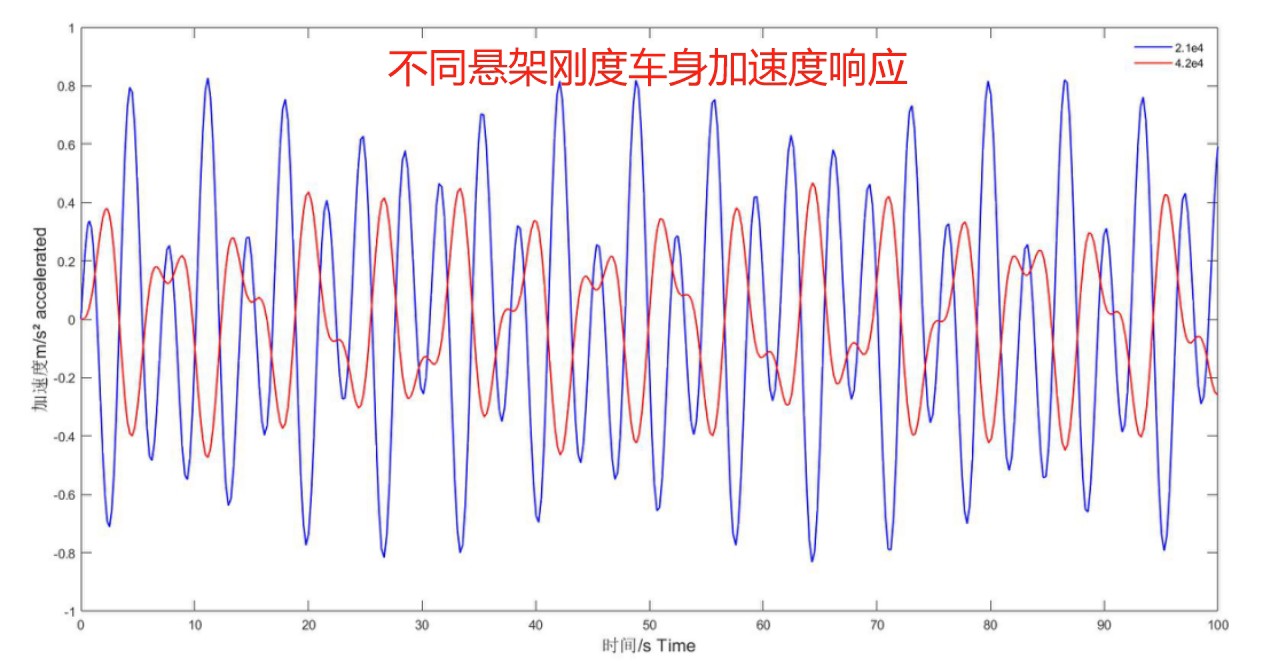

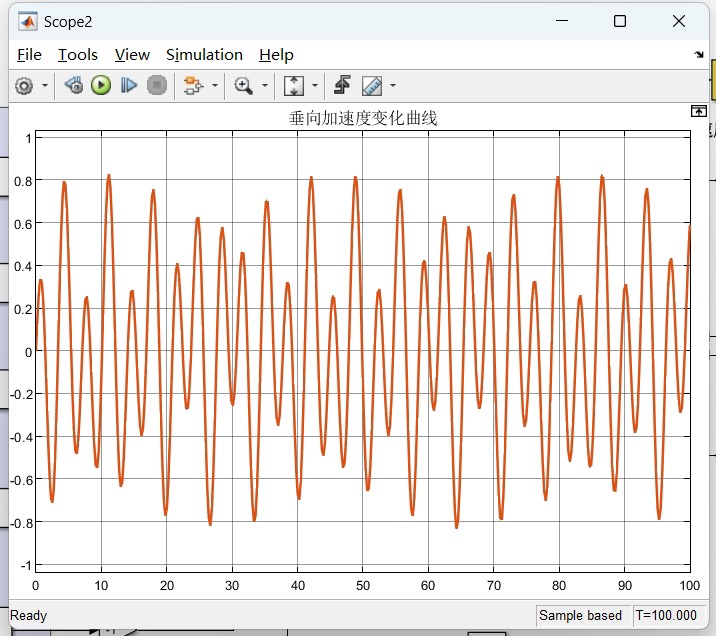

跑仿真时发现个反直觉现象：把悬架刚度k从20000N/m加到30000，车身加速度RMS值反而从1.2m/s²涨到1.5。这是因为刚度增加虽然能更快拽住车身，却也把更多高频振动直接传过来了。好比硬板床确实支撑性好，但睡久了硌得慌。

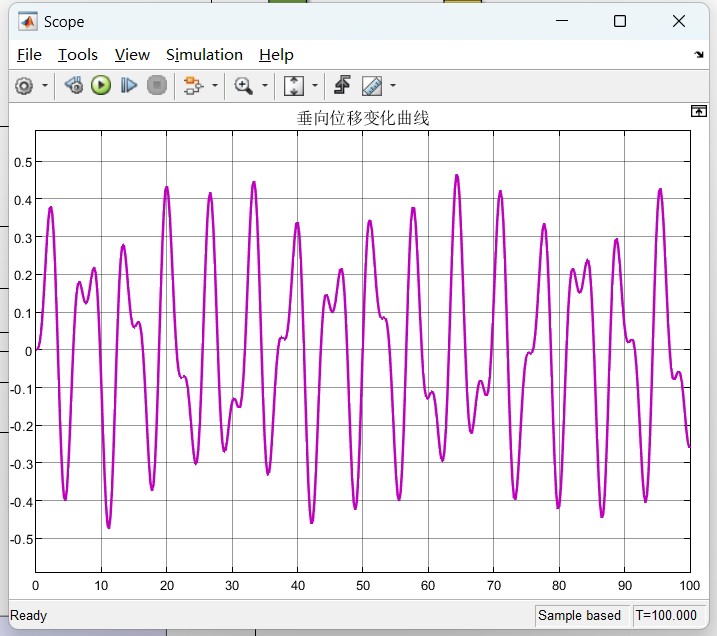

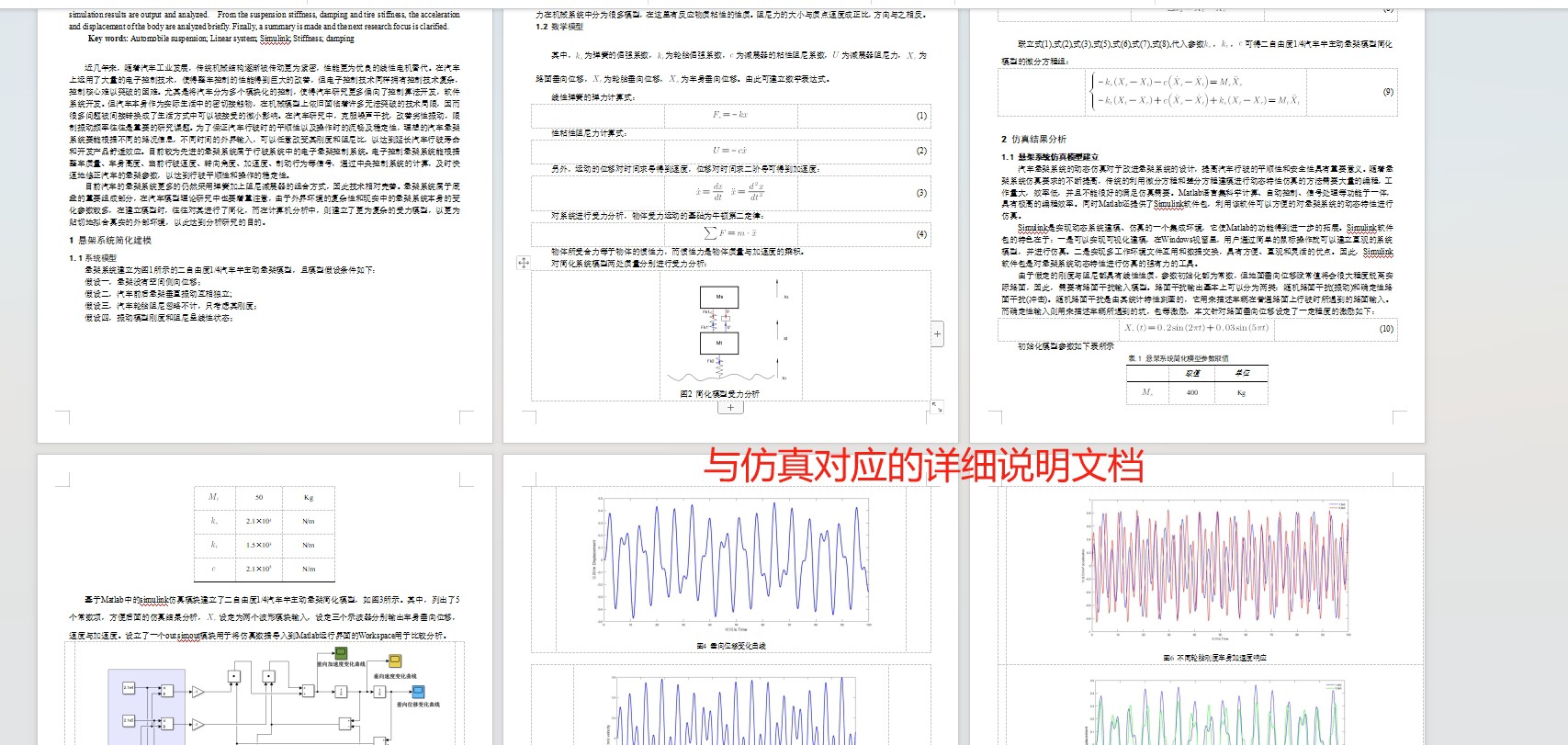

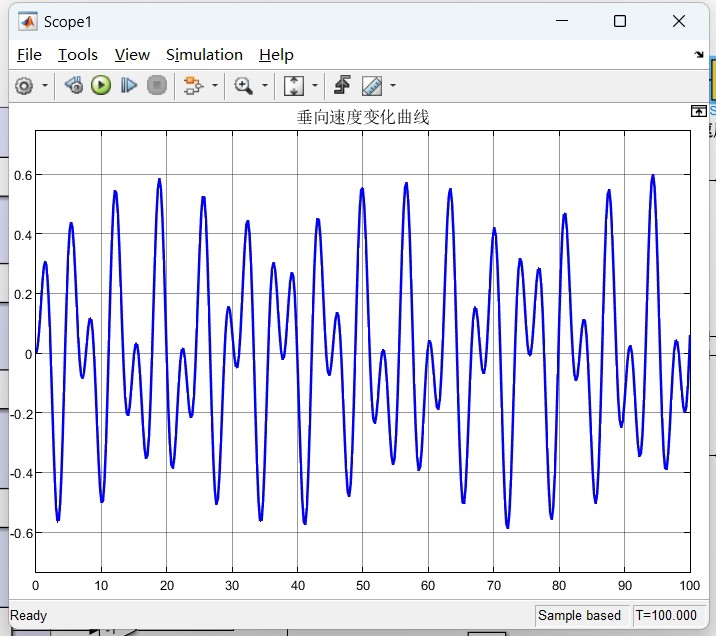

汽车二自由度半主动悬架系统建模及振动特性分析【含说明文档】 说明文档：1.与仿真对应的详细说明Word文档 2.simulink仿真模型（仿真） ①利用线性特性建立二自由度1/4汽车半主动悬架模型 ②推导了其物理模型，推导二自由度阻尼微分方程 ③从悬架刚度，阻尼和轮胎刚度等三个角度分别对车身加速度和位移进行分析 输入的路面激励仅为两个正弦函数的叠加，所以输出的结果在大尺度上仍然具有周期性的变化，并且车辆行驶中具有固定的频率，外部输入的频率等于车辆频率，将会发生共振

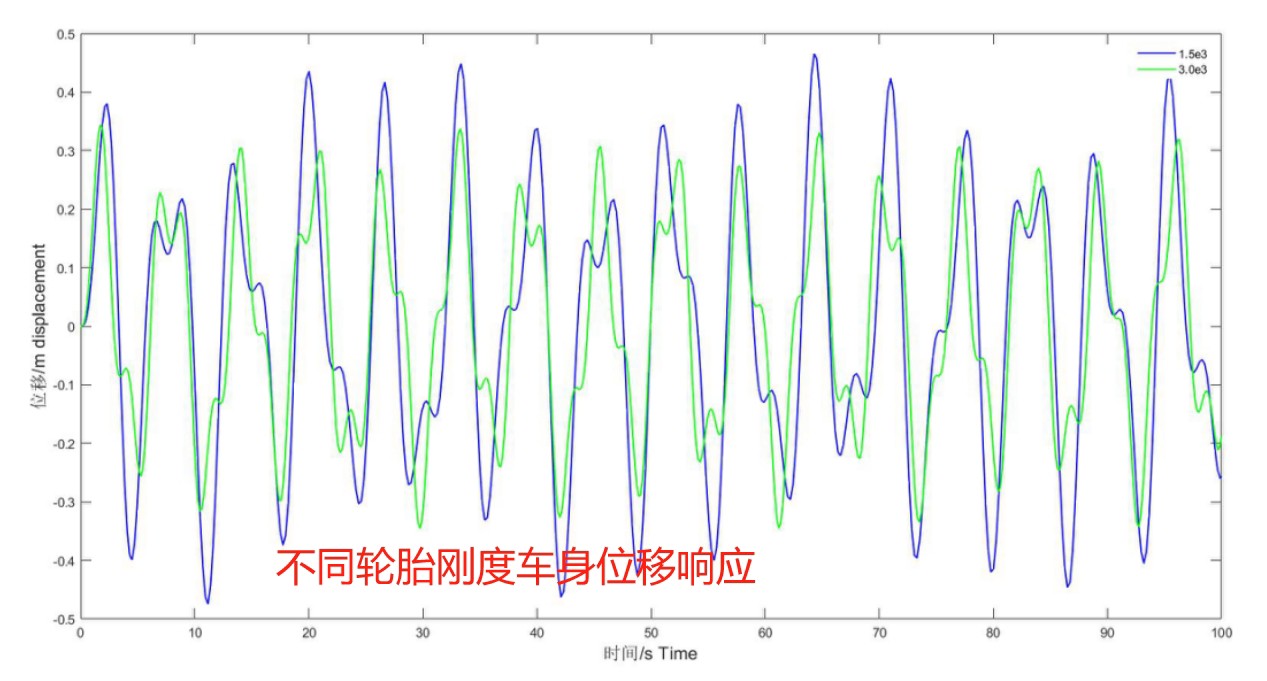

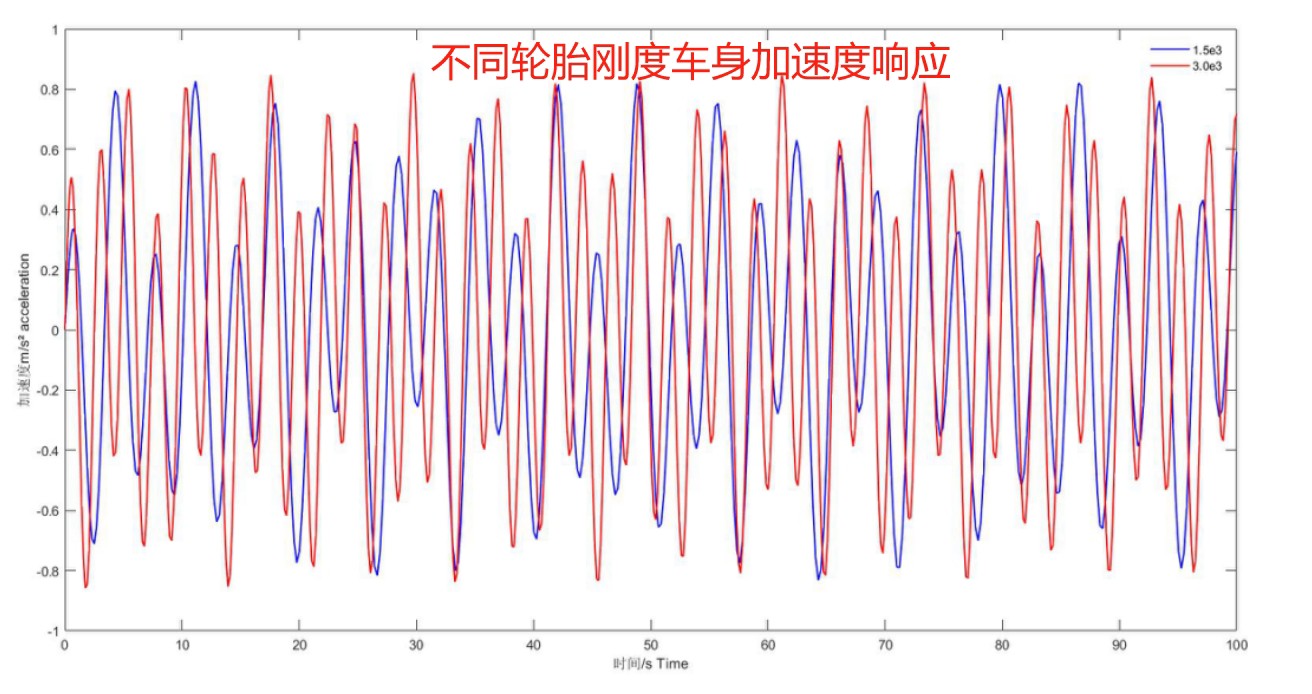

轮胎刚度kt从180000N/m降到150000时，车身位移幅值从0.008m飙到0.012m。这货相当于系统最后一道防线，太软了车轮就容易跟着路面起伏摇摆，连带车身也晃悠。不过有趣的是，适度降低kt反而能过滤掉部分高频振动，算是个平衡游戏。

阻尼系数c的变化最有意思。从1500N·s/m调到2000时，车身加速度先降后升，存在个最优值。这是因为小阻尼时系统欠阻尼，震荡厉害；太大阻尼又变成过阻尼，车身被硬拽着动不了。这现象用伯德图解释更清楚——系统在不同频率段对阻尼的敏感度完全不同。

最后说说那要命的共振。当输入频率接近系统固有频率1.2Hz时，车身振幅突然放大三倍不止。这时候在相位图里能看到典型的极限环，状态变量在相空间里画起了肥肠圈。解决办法嘛，要么主动调阻尼（下次再聊），要么在机械设计时就避开这个死亡频率带。

仿真数据可视化的小技巧：用MATLAB的tiledlayout函数把时域响应和频域分析并排显示。加个瀑布图展示参数变化时的响应曲面，比单纯看曲线直观十倍。不过注意别被表面现象忽悠，得结合能量积分和协方差分析才能抓住本质规律。
