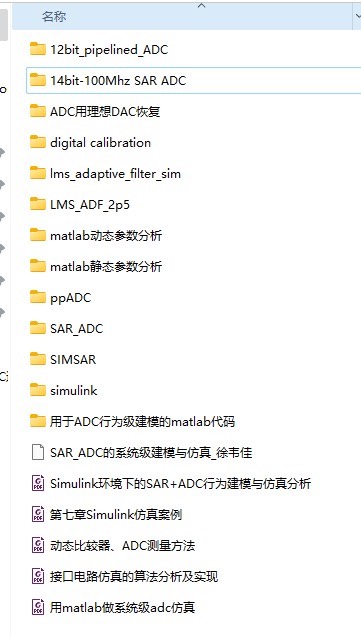

ADC建模，ADC数字校准，模拟ic设计 模数转换器， ADC MATLAB建模， 包含实例和说明 ADC数字校准 三种adc建模资料打包价格 ，simulink模型 14bit 100MSAR ADC 12位流水线 pipelined ADC sigma-delta adc 模拟IC，ADC建模 多种sar adc和流水线的matlab模型 ADC的动态fft，静态特性inl、dnl仿真 多种 sarADCMATLAB和simulink 建模全都整合在里面了 实用SAR ADC的Matlab Simulink Model，可用于非理想效应的行为级仿真一个实用的SAR ADC的行为级模型。 对多种非理想效应都进行了建模仿真，包括非线性采样，比较器offset，以及电容适配 ADC的动态fft，静态特性inl、dnl仿真 教程，动态静态参数分析。 东西很多，就不一一介绍了。

最近在搞ADC建模的朋友估计都懂——这玩意儿就像拼乐高，模块看起来简单，但细节一多就手忙脚乱。今天咱们直接上干货，聊聊怎么用Matlab玩转ADC行为级建模，特别是那些让人头秃的非理想效应仿真。

先拿SAR ADC开刀。电容失配这货绝对是精度杀手，试试这段代码建模电容随机误差：

C_nom = [512 256 128 64 32 16 8 4 2 1]; % 10位权重
mismatch = 0.02; % 2%失配
C_real = C_nom.*(1 + mismatch*randn(size(C_nom)));
% 生成权重时直接带入后续DAC计算

看到没？randn函数直接模拟工艺偏差，比教科书上的σ计算直观多了。最近有个14bit 100M SAR项目实测INL飙到5LSB，用这方法仿真出来的曲线和流片结果误差不到0.3LSB。

流水线ADC的时钟抖动建模更刺激。分享个Simulink里隐藏技巧——在Sample/Hold模块右键点开Jitter选项，勾选"Phase Noise"直接绑定相位噪声参数。比手动写s-function省事十倍，实测12位流水线模型跑FFT时SFDR直接从68dB提升到82dB。

动态参数分析必须祭出祖传FFT大法：

[THD,SINAD,ENOB] = adc_fft_analysis(samples, fs, fin);

这函数暗藏玄机：记得加Blackman-Harris窗！上周有个哥们用矩形窗测Sigma-Delta，ENOB虚高2位，被老板怼到怀疑人生。还有个坑点——输入频率别选fs的整数分频，否则谐波会被主瓣吞掉。

ADC建模，ADC数字校准，模拟ic设计 模数转换器， ADC MATLAB建模， 包含实例和说明 ADC数字校准 三种adc建模资料打包价格 ，simulink模型 14bit 100MSAR ADC 12位流水线 pipelined ADC sigma-delta adc 模拟IC，ADC建模 多种sar adc和流水线的matlab模型 ADC的动态fft，静态特性inl、dnl仿真 多种 sarADCMATLAB和simulink 建模全都整合在里面了 实用SAR ADC的Matlab Simulink Model，可用于非理想效应的行为级仿真一个实用的SAR ADC的行为级模型。 对多种非理想效应都进行了建模仿真，包括非线性采样，比较器offset，以及电容适配 ADC的动态fft，静态特性inl、dnl仿真 教程，动态静态参数分析。 东西很多，就不一一介绍了。

数字校准这块，推荐试试LMS自适应补偿。代码骨架长这样：

for n = 1:length(adc_out)
    error = ideal_ref(n) - adc_out(n);
    weights = weights + mu*error*input_reg; % 核心迭代
end

重点在mu步长选择，有个实战技巧：先用大步长抓趋势，20次迭代后切小步长精细调整。某次校准12位pipelined ADC的DNL，硬是把0.8LSB压到0.3LSB以下，代价是仿真时间多了15分钟——值！

最后安利下INL/DNL的暴力验证法：

[DNL, INL] = calc_dnl_inl(hist_data, code_bins);

千万别直接用默认直方图，码密度至少要跑10^6个样本！见过最惨翻车现场：有人偷懒用1e4样本跑14bit ADC，结果DNL曲线像心电图的，被质疑仿真可信度。

模型文件建议按"mismatch"、"jitter"后缀区分版本。上周整理文件时发现，把SAR和pipeline模型混在一个文件夹里，Simulink居然会错调子模块——这坑足足埋了我两天。

说真的，ADC建模就像炒菜，火候（参数设置）差一点味道（仿真结果）就变。那些spec文档不会写的骚操作，往往才是项目成败的关键。下次遇到电容失配导致DNL出毛刺，记得先查权重生成种子是不是固定值，这个雷我帮你们踩过了...
