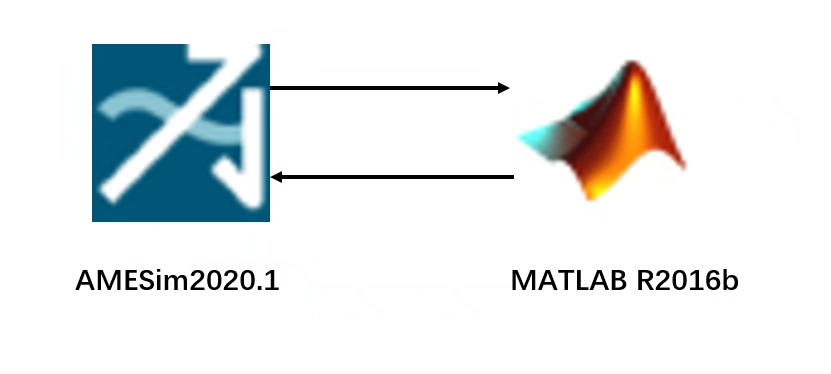

AMESim-Simulink热泵空调系统联合仿真模型 (1)包括AMESim模型和Simulink模型(AMESim模型可转成.c代码) （2）包含压缩机转速控制策略和电子膨胀阀开度控制策略，压缩机转速分别采用PID和模糊控制，电子膨胀阀开度采用PID控制 （3）含PPT联合仿真步骤讲解 （4）AMESim2020.1，MATLAB R2016b

---

最近在研究热泵空调系统的仿真建模和控制策略，决定尝试一下AMESim和Simulink的联合仿真。这个过程有点复杂，但总体来说还是挺有成就感的。下面我来分享一下我的思路和实现过程。

1. 模型搭建：AMESim和Simulink的结合

首先，我需要明确整个系统的构成。热泵空调系统主要由压缩机、蒸发器、冷凝器、电子膨胀阀等部件组成。为了实现联合仿真，我选择了AMESim来搭建热力部分的模型，因为它在流体系统建模方面确实很强大。而控制部分则放在Simulink中实现，毕竟Simulink在控制算法开发和仿真方面更有优势。

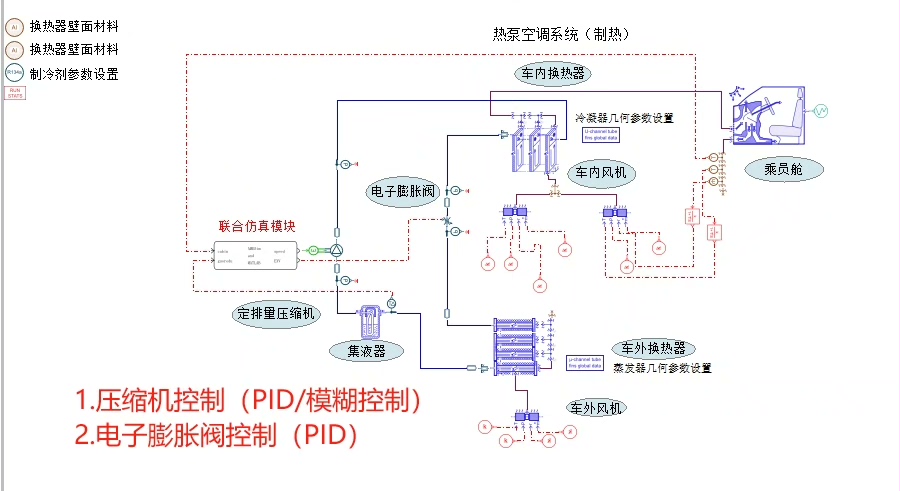

在AMESim中，我搭建了压缩机、蒸发器、冷凝器以及管路模型。AMESim的模型搭建过程相对直观，可以通过拖拽元件来快速构建系统。这里需要注意的是，压缩机的性能参数（如压缩比、效率等）需要根据实际系统进行调整，确保模型的准确性。

AMESim-Simulink热泵空调系统联合仿真模型 (1)包括AMESim模型和Simulink模型(AMESim模型可转成.c代码) （2）包含压缩机转速控制策略和电子膨胀阀开度控制策略，压缩机转速分别采用PID和模糊控制，电子膨胀阀开度采用PID控制 （3）含PPT联合仿真步骤讲解 （4）AMESim2020.1，MATLAB R2016b

接下来，我需要将AMESim模型导出为可调用的代码。AMESim支持将模型导出为C代码，这样在Simulink中可以通过S函数方便地调用。导出C代码时，记得选择合适的编译器和配置，确保代码能够与Simulink无缝衔接。

2. 控制策略的设计与实现

在Simulink中，我主要实现了压缩机转速控制和电子膨胀阀开度控制两部分。压缩机转速控制策略采用了两种方法：PID控制和模糊控制。电子膨胀阀则采用PID控制。

（1）压缩机转速控制：PID vs 模糊控制

压缩机的转速控制是整个系统的关键，直接影响系统的制冷量和能效比。PID控制是一种经典的控制方法，实现起来相对简单，但需要经过参数整定。而模糊控制则更加灵活，能够处理非线性和不确定性问题。

PID控制实现

PID控制的实现比较简单，下面是Simulink中PID控制器的配置：

% PID参数
Kp = 1.5;  % 比例系数
Ki = 0.2;  % 积分系数
Kd = 0.1;  % 微分系数

% PID控制器
function y = fcn(e, eI, eD)
    y = Kp*e + Ki*eI + Kd*eD;

模糊控制实现

模糊控制则需要定义隶属度函数和规则库。这里简单地定义了三个输入（温度偏差、偏差变化率）和一个输出（压缩机转速）。模糊规则的定义需要结合实际系统的特性进行调整。

% 模糊规则示例
rule1 = "IF 温度偏差 IS 负大 AND 偏差变化率 IS 负大 THEN 转速 IS 高";
rule2 = "IF 温度偏差 IS 零 AND 偏差变化率 IS 正 THEN 转速 IS 中";
rule3 = "IF 温度偏差 IS 正大 AND 偏差变化率 IS 正大 THEN 转速 IS 低";

（2）电子膨胀阀开度控制

电子膨胀阀的开度控制采用PID控制，主要目的是调节制冷剂的流量，从而控制蒸发器的出口过热度。PID控制在这里表现得非常稳定，参数调整也比较容易。

% 电子膨胀阀PID参数
Kp_valve = 0.8;
Ki_valve = 0.1;
Kd_valve = 0.05;

3. 联合仿真步骤

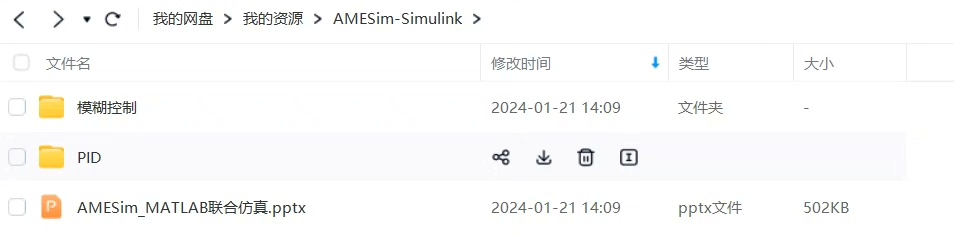

为了方便讲解，我制作了一个简单的PPT，总结了联合仿真的主要步骤：

1. 模型搭建：在AMESim中完成热力系统的建模，并导出C代码。
2. 模型导入：在Simulink中通过S函数导入AMESim生成的C代码。
3. 控制算法开发：在Simulink中实现压缩机和膨胀阀的控制算法。
4. 系统仿真：进行联合仿真，观察系统的动态特性。
5. 结果分析：分析仿真结果，优化控制参数。

4. 总结与展望

通过这次实践，我对AMESim和Simulink的联合仿真有了更深入的理解。AMESim的强大建模能力与Simulink灵活的控制算法开发完美结合，为热泵空调系统的仿真提供了一个高效的解决方案。

不过，这次实现的控制策略还比较简单，未来可以尝试引入更复杂的算法，比如模糊PID、模型预测控制等，进一步提升系统的性能。同时，也可以在AMESim中增加更多的系统细节，比如管路的阻力损失、元件的动态特性等，使模型更加真实。

总之，这次实践让我对热泵空调系统的仿真和控制有了更深刻的认识，也让我对AMESim和Simulink的联合应用充满了信心！
