基于 YOLO26 的6类PCB缺陷智能检测系统（中英文双版）| 附完整源码与效果演示

引言

随着电子制造业的快速发展，印刷电路板（PCB）作为电子产品的核心组件，其质量直接关系到整个产品的性能和可靠性。传统的人工目检方式存在效率低、易疲劳、一致性差等问题，难以满足现代智能制造的需求。深度学习技术的兴起为PCB缺陷检测提供了全新的解决方案。

本文介绍的PCB缺陷检测系统基于YOLO26目标检测算法，结合PyQt5图形界面框架，构建了一套完整的智能检测平台。该系统不仅能够自动识别多种PCB缺陷类型，还提供了友好的可视化操作界面，使非专业人员也能轻松上手使用。

背景意义

行业现状与挑战

PCB制造过程中会产生各种类型的缺陷，这些缺陷如果不及时发现和处理，将导致电子产品性能下降甚至完全失效。据统计，PCB缺陷是电子产品返工和报废的主要原因之一，给企业带来巨大的经济损失。

传统的人工检测方式面临以下挑战：

• 检测效率低：熟练工人每小时只能检测有限数量的PCB板
• 主观性强：不同检测人员的判断标准存在差异
• 视觉疲劳：长时间盯着显微镜或高清图像容易导致漏检
• 成本高：需要大量培训合格的检测人员

技术发展趋势

基于深度学习的自动化缺陷检测技术正在快速发展和普及。相比传统机器视觉方法，深度学习具有以下优势：

• 特征自动提取：无需人工设计复杂的特征提取算法
• 泛化能力强：能够适应不同批次、不同光照条件下的检测任务
• 持续优化：可以通过增量学习不断提升检测性能

---

项目视频展示

https://www.bilibili.com/video/BV1jsAPzYE9N/

包含：
📦完整项目源码
📦预训练模型权重
🗂️数据集

项目详细效果展示

数据集信息

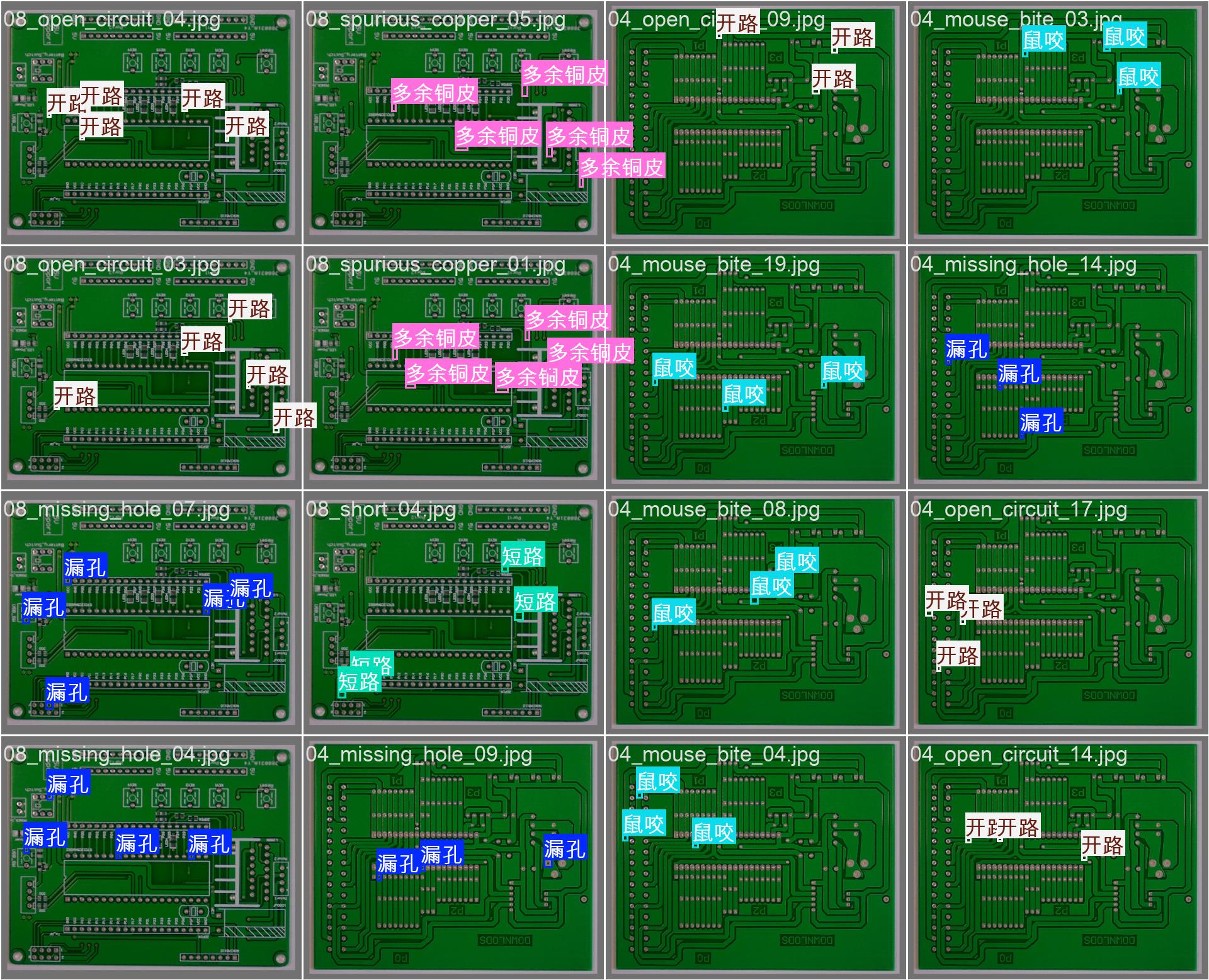

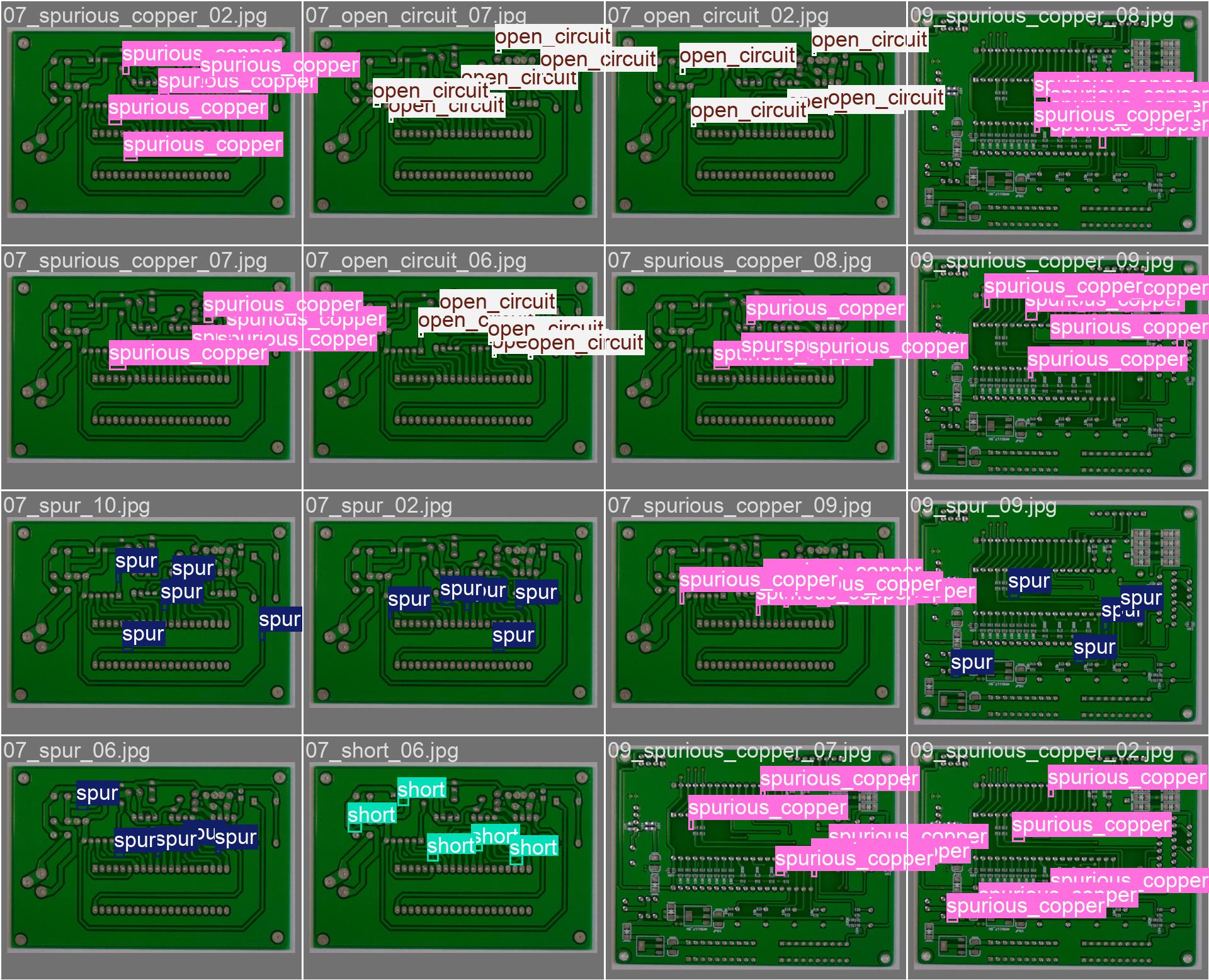

本项目使用的数据集专门针对PCB缺陷检测任务构建，包含六种常见的PCB缺陷类型：

缺陷类别	英文名称	说明
漏孔	Missing Hole	应存在的通孔未钻出或镀铜不完整
鼠咬	Mouse Bite	导线边缘出现缺口或破损
开路	Open Circuit	导线断裂导致电路不通
短路	Short	不应连接的导线之间发生连接
毛刺	Spur	导线上出现多余的细小铜丝
多余铜	Spurious Copper	板面出现不应存在的铜残留

数据集采用标准的YOLO格式进行标注，每个图像对应一个同名的txt标注文件，标注格式为：类别ID 中心点x坐标 中心点y坐标 宽度 高度，所有坐标均经过归一化处理。

数据集配置文件（data.yaml）结构如下：

path: 数据集根目录路径
train: images/train  # 训练集图像路径
val: images/val      # 验证集图像路径
nc: 6                # 缺陷类别数量
names: ["missing_hole", "mouse_bite", "open_circuit", "short", "spur", "spurious_copper"]

数据集按照典型的训练集/验证集划分策略进行组织，确保模型训练的有效性和泛化能力。

---

本项目主要工作

系统架构设计

本系统采用模块化设计理念，整体架构分为数据层、算法层、应用层和展示层四个层次：

核心功能模块

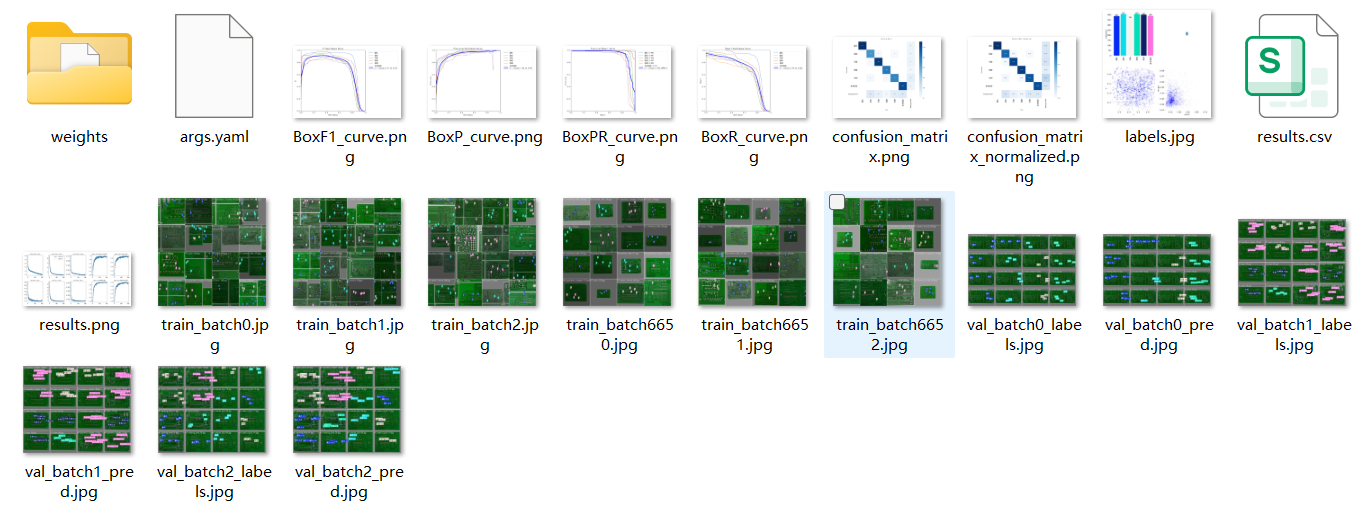

1. 智能训练模块

   • 支持自定义数据集路径配置
   • 提供多种YOLO预训练模型选择（YOLOv8n/s/m/l/x）
   • 实时显示训练日志和性能指标
   • 自动保存最优模型权重

2. 缺陷检测模块

   • 支持单张图像批量检测
   • 支持视频流实时检测
   • 检测结果可视化标注
   • 置信度阈值动态调节

3. 数据集管理模块

   • 数据集格式验证
   • 训练集/验证集比例调整
   • 数据增强预览

4. 系统配置模块

   • 模型参数配置
   • 训练超参数设置
   • 硬件加速选项（CUDA/CPU）

国内外研究现状

国外研究进展

在PCB缺陷检测领域，国外研究起步较早，技术相对成熟。主要研究方向包括：

1. 传统机器视觉方法：早期研究主要依赖图像处理技术，如边缘检测、形态学操作、模板匹配等。这类方法对特定类型的缺陷效果较好，但泛化能力有限。

2. 深度学习方法：随着卷积神经网络（CNN）的发展，基于深度学习的方法逐渐成为主流。Faster R-CNN、SSD、YOLO等目标检测算法被广泛应用于PCB缺陷检测任务。

3. 工业应用：部分国际领先的PCB制造商已经开始部署基于AI的自动光学检测（AOI）系统，实现了生产线上的实时缺陷检测。


国内研究进展

国内在PCB缺陷检测领域的研究近年来发展迅速：

1. 学术研究：国内高校和研究机构在缺陷检测算法优化、小目标检测、轻量化模型等方面取得了显著成果。

2. 产业应用：随着智能制造政策的推动，越来越多的国内PCB企业开始引入AI检测技术，提升产品质量和生产效率。

3. 技术挑战：国内研究仍面临一些挑战，如小样本学习、复杂背景下的缺陷识别、检测速度优化等。

技术对比分析

检测方法	准确率	速度	部署难度	适用场景
传统AOI	中等	快	低	规则缺陷
Faster R-CNN	高	慢	中	高精度需求
SSD	较高	较快	中	平衡需求
YOLO	较高	很快	低	实时检测

本项目选择YOLO系列算法作为核心检测框架，主要基于其在速度和精度之间取得的良好平衡，以及对工业部署的友好性。

---

快速开始-部署指南

环境要求

• 操作系统：Windows 10/11、Linux、macOS
• Python版本：Python 3.8+
• 硬件要求：支持CUDA的NVIDIA显卡（推荐）或CPU

安装步骤

1. 克隆项目代码

将项目代码下载到本地工作目录。

2. 安装依赖库

pip install torch torchvision ultralytics PyQt5 opencv-python numpy matplotlib

对于CPU-only环境，使用以下命令安装PyTorch：

pip install torch torchvision --index-url https://download.pytorch.org/whl/cpu

3. 准备数据集

按照YOLO格式组织数据集目录结构：

datayolo/
├── images/
│   ├── train/      # 训练集图像
│   └── val/        # 验证集图像
├── labels/
│   ├── train/      # 训练集标注
│   └── val/        # 验证集标注
└── data.yaml       # 数据集配置文件

4. 启动程序

运行启动脚本：

python start.py

程序启动后将显示启动画面，随后进入主界面。

使用流程

模型训练

1. 在主界面选择"训练"选项卡
2. 配置数据集路径和模型参数
3. 点击"开始训练"按钮
4. 实时监控训练进度和指标

缺陷检测

1. 在主界面选择"检测"选项卡
2. 加载训练好的模型权重
3. 选择待检测的图像或视频
4. 查看检测结果和可视化标注


---

技术亮点

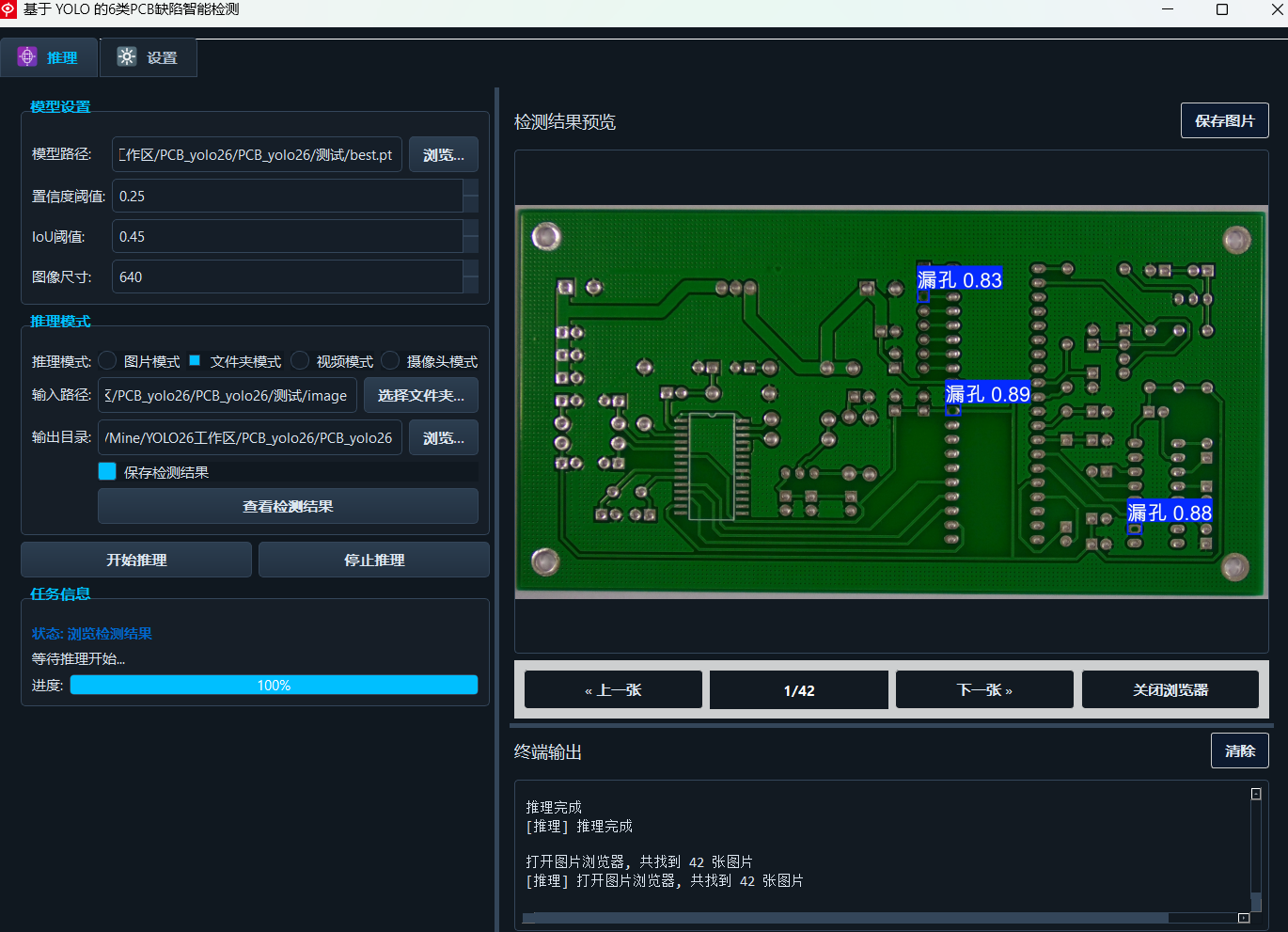

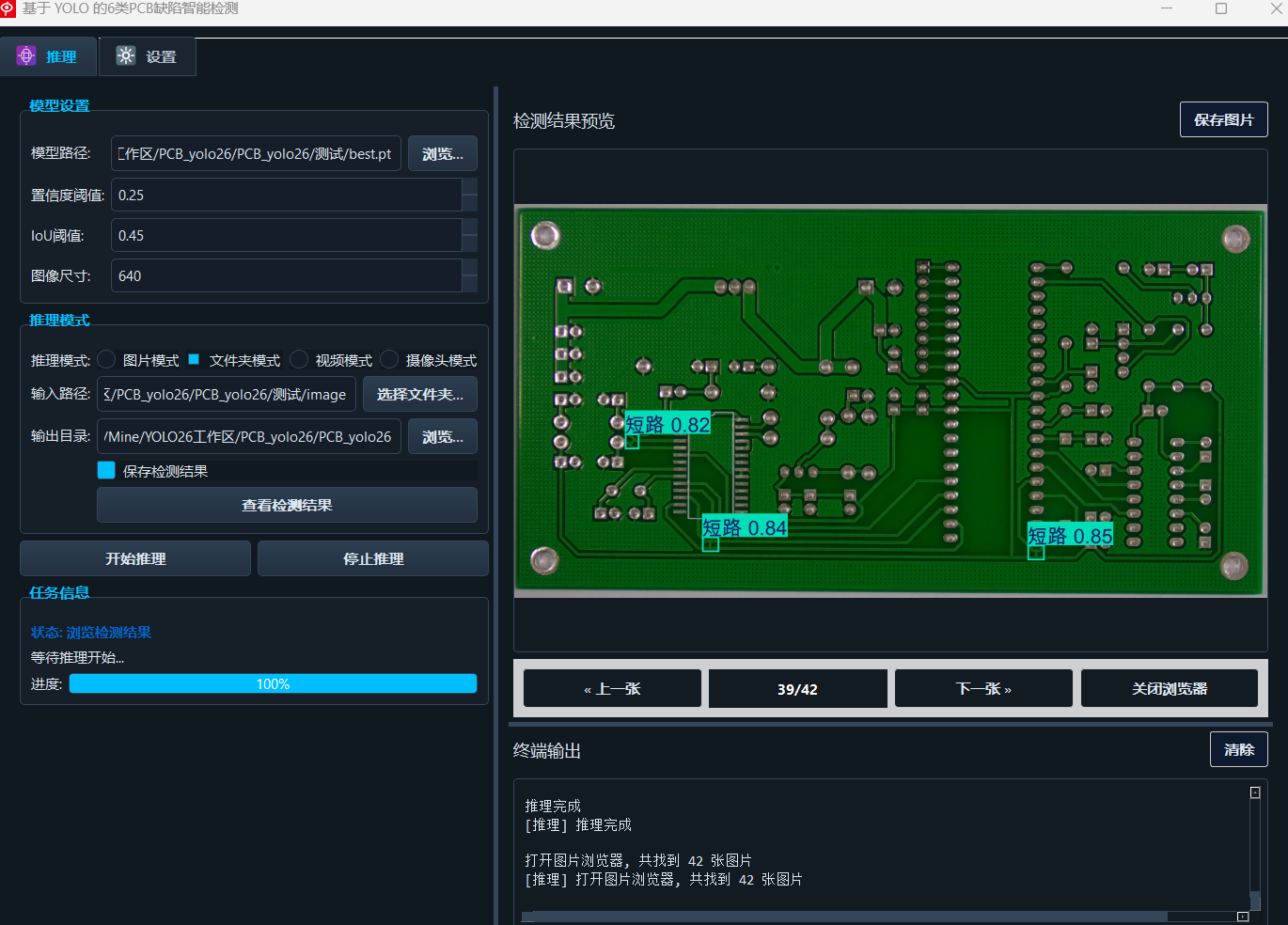

1. 图形化操作界面

系统基于PyQt5框架开发了直观易用的图形界面，主要特点包括：

• 科技风格主题：采用深色主题设计，减少视觉疲劳
• 多标签页布局：训练、检测、设置等功能分区明确
• 实时日志显示：终端输出实时重定向到界面显示
• 启动画面：程序加载时显示优雅的启动动画

2. 多线程架构

为避免界面卡顿，系统采用多线程设计：

• 训练工作线程：模型训练在独立线程中执行
• 推理工作线程：检测任务异步处理
• UI更新线程：界面刷新与后台任务分离

3. 完善的异常处理

系统内置了全面的错误管理机制：

• 全局异常捕获：防止程序意外崩溃
• 友好错误提示：将技术错误转换为用户可理解的信息
• 自动恢复机制：关键操作失败时提供恢复建议

4. 灵活的配置系统

支持多种方式配置系统参数：

• 界面配置：通过图形界面调整常用参数
• 配置文件：YAML格式配置文件支持高级设置
• 命令行参数：支持脚本化批量操作

5. 模型优化策略

针对PCB缺陷检测任务特点，实施了多项优化：

• 数据增强：Mosaic、MixUp等增强技术提升模型泛化能力
• 多尺度训练：适应不同尺寸的PCB图像
• 模型剪枝：支持轻量化模型部署到边缘设备

---

总结

本文介绍了一套完整的基于YOLO的PCB缺陷智能检测系统。该系统通过深度学习技术实现了对六种常见PCB缺陷的自动识别，具有以下特点：

1. 高精度检测：基于YOLO目标检测算法，在保持较高检测速度的同时实现了良好的检测精度。

2. 易用性强：图形化界面设计使非专业人员也能快速上手，降低了技术门槛。

3. 扩展性好：模块化架构便于后续功能扩展和算法升级。

4. 部署灵活：支持GPU加速和CPU运行，适应不同硬件环境。

未来工作方向包括：

• 引入更先进的YOLO版本（如YOLOv9、YOLOv10）进一步提升性能
• 开发移动端应用，支持现场实时检测
• 构建缺陷数据库，实现知识积累和共享
• 集成到智能制造MES系统，实现全流程质量管控

本系统的成功实施为PCB制造企业的智能化转型提供了可行的技术方案，具有重要的应用价值和推广意义。
