三相交错并联buck仿真模型的奇妙之旅

LAMIMvNaHSZu

9人浏览 · 2026-03-21 19:15:00

LAMIMvNaHSZu · 2026-03-21 19:15:00 发布

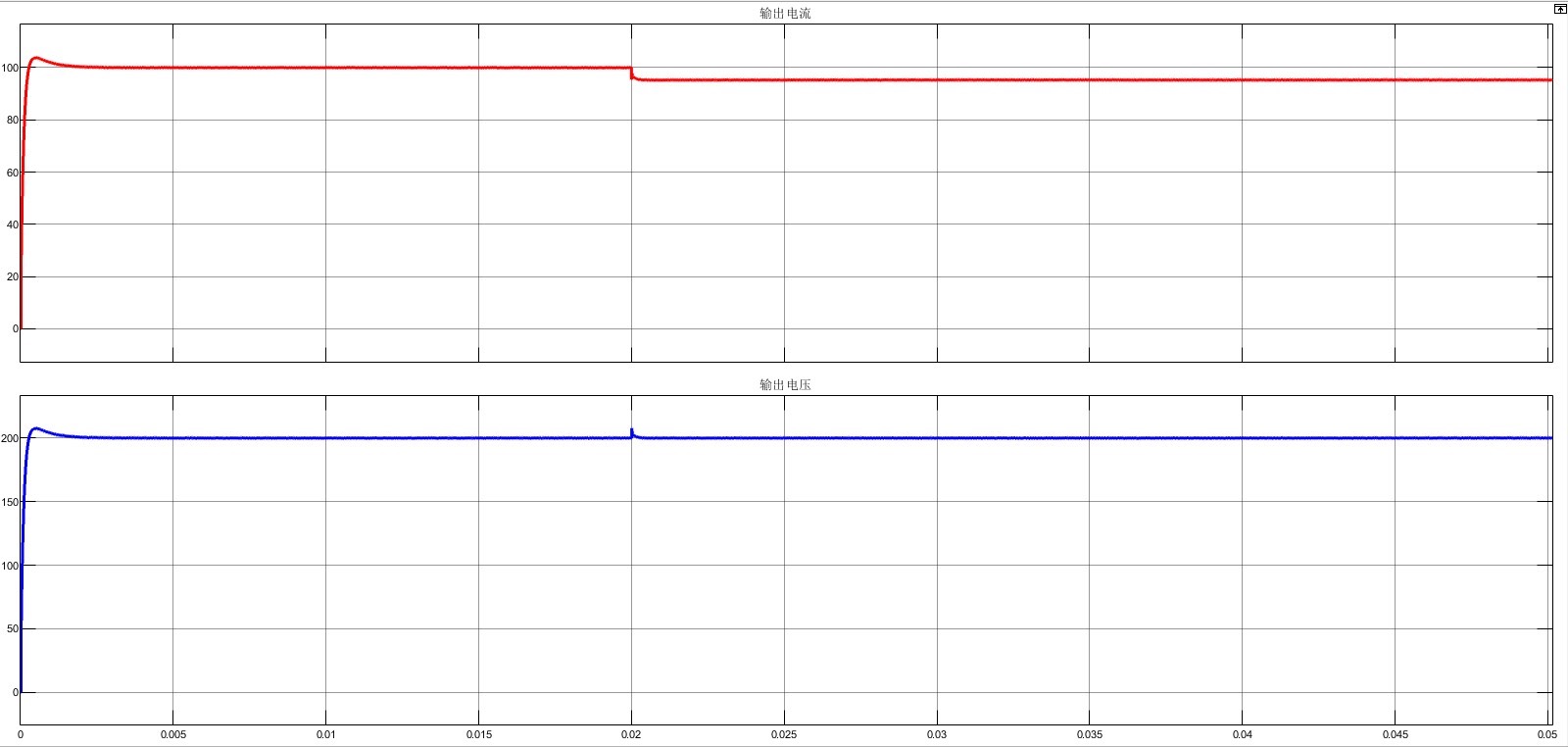

三相交错并联buck仿真模型 MATLAB/simulink仿真输入250V，输出200V 采用电压电流双闭环控制恒压输出，在0.02秒时负载变大，可快速响应，电压5ms内回归稳定输出

在电力电子领域，三相交错并联buck电路因其独特的优势备受关注。今天咱就来唠唠基于MATLAB/simulink搭建这个仿真模型的事儿，还得实现电压电流双闭环控制，达到恒压输出的效果。

一、参数设定

咱们这个模型输入250V，要输出200V。先确定好这个大框架，就像盖房子先定好地基和楼高一样。

二、MATLAB/simulink搭建仿真模型

打开MATLAB，进入simulink界面，咱们开始搭积木般搭建模型。

电源模块：接入一个250V的直流电源，这就是整个电路的能量源头。就像水库，给后续的电路源源不断供水。

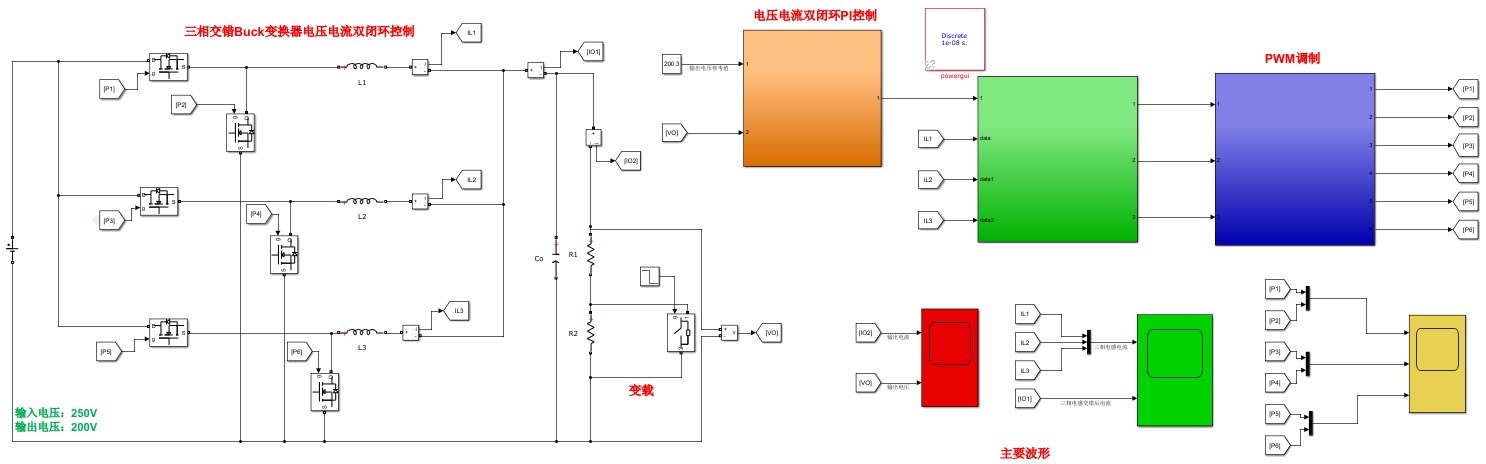

三相交错并联buck电路模块：这是核心部分，要实现交错并联，就得精心设置。这里面每个buck电路相之间要有一定的相位差，比如120° 。代码实现上，可以在子模块参数设置中写入：

% 设置相位差
phase_delay = 2*pi/3;

这样就为三个buck电路相之间设定了120°的相位差，使得它们能交错工作，降低输入输出电流纹波。

电压电流双闭环控制模块：这是实现恒压输出的关键。先看电压环，它的作用是检测输出电压与目标电压200V的差值，然后通过PI控制器调整。代码大概长这样：

% 电压环PI参数
kp_v = 10;
ki_v = 100;
error_v = ref_voltage - output_voltage; % 计算电压误差
integral_v = integral_v + error_v * Ts; % Ts为采样时间
control_signal_v = kp_v * error_v + ki_v * integral_v; % 计算电压环输出

电流环则是检测电感电流，限制电路中的电流，保证系统稳定。代码如下：

% 电流环PI参数
kp_i = 1;
ki_i = 10;
error_i = control_signal_v - inductor_current; % 以电压环输出为电流环参考
integral_i = integral_i + error_i * Ts;
control_signal_i = kp_i * error_i + ki_i * integral_i; % 计算电流环输出

负载模块：在0.02秒时让负载变大，考验系统的动态响应能力。这里可以通过编写S函数或者利用simulink自带的模块在指定时间改变负载电阻值。比如：

function [sys,x0,str,ts] = s_function(t,x,u,flag)
switch flag,
    case 0,
        [sys,x0,str,ts]=mdlInitializeSizes;
    case 3,
        sys=mdlOutputs(t,x,u);
    case {1,2,4,9}
        sys = [];
    otherwise
        error(['Unhandled flag = ',num2str(flag)]);
end

function [sys,x0,str,ts]=mdlInitializeSizes
sizes = simsizes;
sizes.NumContStates  = 0;
sizes.NumDiscStates  = 0;
sizes.NumOutputs     = 1;
sizes.NumInputs      = 1;
sizes.DirFeedthrough = 1;
sizes.NumSampleTimes = 1;
sys = simsizes(sizes);
x0  = [];
str = [];
ts  = [0 0];

function sys=mdlOutputs(t,x,u)
if t >= 0.02
    sys = 10; % 0.02秒后负载电阻变为10欧姆
else
    sys = 20; % 初始负载电阻为20欧姆
end

把这个S函数模块接入到负载电阻的参数设置中，就能实现0.02秒负载变化。
